李延宏  閆浩宇  劉德全

（四川省達州鋼鐵集團有限責任公司煉鐵廠）

摘  要  本文對達鋼1780m3高爐風口頻繁損壞的原因進行了分析，并且針對風口小套壽命較短的這一主要情況，針對性的采取了改進風口小套制造、改進煤槍結構、建立插搶管理體制和保證爐缸活躍及爐況穩定順行等措施，風口損壞數量減少了100%，使風口小套壽命得到有效延長，為高爐穩定、低耗生產提供了有力保障。

關鍵詞  風口損壞  煤槍結構  爐缸活躍

1  前言

2019年4月7日，達鋼1780m3短期燜爐檢修后投產，5月份高爐強化冶煉，各項指標較好。2019年7月～11月共損壞45個風口小套，嚴重影響了高爐的生產組織和高爐的穩定高產。為此煉鐵廠認真查找風口小套頻繁損壞的原因，對風口的材質、噴吹壓力、煤槍結構、插槍操作等方面進行了深入分析，并采取了相應的治理措施，通過針對性的對策，取得了顯著的效果。

2  風口小套損壞情況

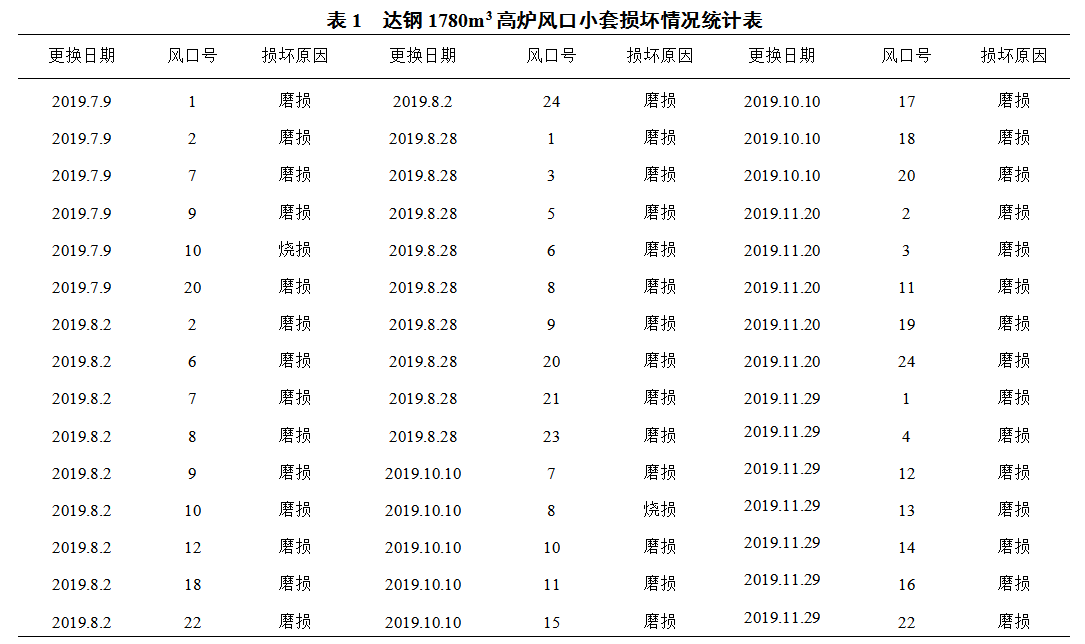

為了找到風口小套頻繁破損的主要原因，對達鋼1780m3高爐2019年7月～11月風口損壞情況進行詳細統計，見表1。為更加直觀明了，對風口小套損壞情況做了柱狀分析圖，見圖1。

3  風口小套損壞的原因分析

3.1  風口小套制造的缺陷

由于風口內部焊縫與前端較近，一旦遭遇煤流洗刷，焊縫處便成為薄弱部位，一方面由于這些焊縫相對比較突出，成為應力比較集中的地方，有些風口在磨蝕不到2mm的深度時便開始漏水，甚至出現整個焊縫開裂的現象，如圖3所示。另一方面，由于焊接后的銅晶粒粗大，強度和韌性都會降低，也就使焊縫處成為最容易損壞的部位。再一方面，由于風口小套內壁銅的厚度不均勻，有些部位厚度大于15mm，有些部位厚度不足15mm，假如有些焊縫處銅的厚度達不到要求時，便成為更薄弱的部位。

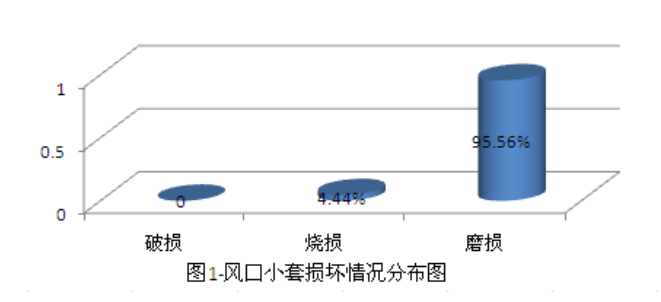

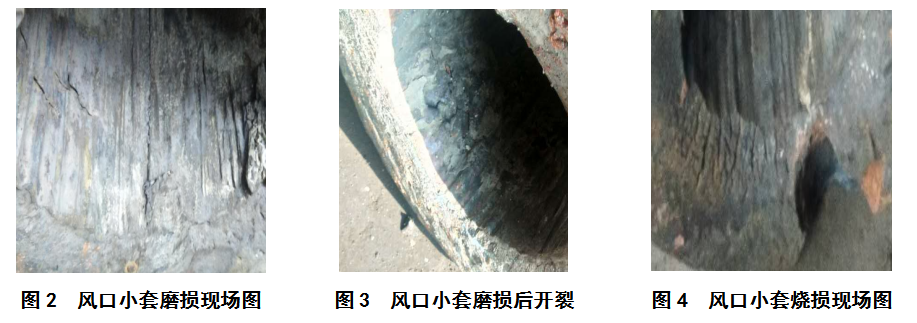

從圖1可看出，直接破損的風口小套數目為0，燒損的風口小套數目占4.44%，磨損的風口小套數量占95.56%，風口小套損壞的現場圖片見圖2、圖3、圖4。

3.2  煤槍結構的缺陷

由于高爐風口小套前端理論燃燒達2200-2300℃，普通煤槍的抗高溫性能較差，煤槍易出現變形、下塌的現象，一旦變形量達到一定程度，且又未及時發現，就會造成煤流發生改變，煤粉洗刷風口小套內壁致小套損壞。

3.3  煤槍操作的缺陷

由于每個看水工的經驗不同，沒有先進的檢查手段，日常調整時只能靠個人經驗，以及各高爐實際情況不同，可能會存在煤槍的插入深度、插入的角度不當，形成煤流長期洗刷風口小套的現象。

3.4 噴煤系統的影響

我廠噴煤系統補氣量大，噴煤的固氣比低，只要10～20kg/m3，屬稀相輸送。加之分配器壓力與高爐熱風壓力差值波動大，煤粉的流速快對管道、噴槍、小套的磨損較大，降低了設備的使用周期。

3.5  綜合因素的疊加加劇了小套的損壞

為了更換漏水小套，高爐休風次數增加，休復風所形成的溫差變化，及爐墻渣皮波動，又加劇了部分磨損風口小套的開裂和損壞，造成惡性循環，同時休復風氣流的變化引起渣皮波動，可能會造成風口小套熔損，圖4屬高爐爐墻掉下的渣皮熔損了風口小套外沿。

4  解決風口小套磨損的對策

4.1  改進風口材質和制造

為了提高風口小套抗耐磨能力，一方面要改進風口材質，雖然之前風口前端焊縫處有一層耐磨層，經與風口廠家協商，增加風口前端及焊縫處的耐磨層厚度。另一方面，制造風口時，提高焊接質量，同時保證風口小套內壁的銅的厚度均勻，厚度大于15mm。

4.2  改進噴槍結構

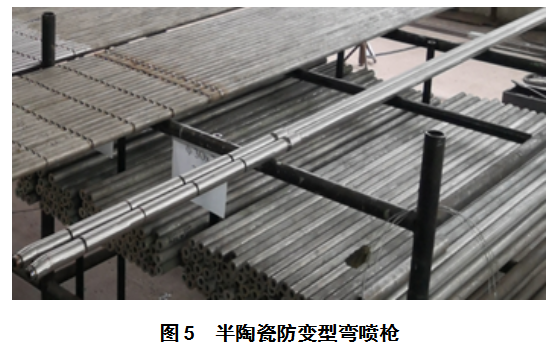

針對普通噴槍抗高溫性能差，煤槍易變形、下塌，采用新型的半陶瓷防變型彎槍，防變形煤槍在運行過程中幾乎不變形，不需要調槍，因此不存在煤槍刷風口的問題，從而解決了其磨漏小套的問題，如圖5所示。

4.3  建立插槍管理體制

根據風口小套的長度及防變型彎槍的情況，尋找最佳的插槍位置和角度，增加煤槍調節次數，保證煤流在風口小套的正中。建立煤流磨套的考核體制，大幅減少了煤流對風口小套的洗刷所造成的小套損壞。

4.4  優化噴煤系統

將我廠噴煤系統補氣量降低至400-500m3/h，提高噴煤的固氣比，40～60kg/m3，將稀相輸送變?yōu)闈庀噍斔?。同時穩定分配器壓力與高爐熱風壓力差值，使壓差值在0.1-0.15MPa，降低并穩定煤粉的流速，大幅減少了對管道、噴槍、小套的磨損，增加了設備的使用周期。

4.5  增設風口成像裝置

由于風口平臺屬高溫、高煤氣的區域，各個看水工的經驗不同，為防止點檢不及時，調整不及時，2019年底增設了風口在線成像裝置，將采集到的視頻信號傳至高爐主控室，通過分屏技術在監視器屏幕上顯示出各個風口的圖像，使值班工長和看水工在主控室的監視器上實時在線觀察風口的圖像，監視各風口的工作狀況、煤粉噴槍的噴煤狀態，及時發現噴槍煤流不正和異常情況，避免了看水工錯判或漏判。

4.6  保證爐缸活躍及爐況穩定順行

高爐爐缸活躍、穩定順行是煉鐵生產順暢的基本要求，所以爐缸在任何位置產生堆積，都有可能發生風口套燒損，低溫度堆積、高堿度堆積、石墨炭堆積均是高爐爐缸堆積的主要原因。另外，慢風時間長，風速不合理，冷卻水漏水，基本制度不合理，也都會造成爐缸堆積。因此，一方面抓好日常高爐操作，平衡好熱制度、造渣制度；加強設備點檢，減少休慢風；另一方面，抓好原燃料穩定，減少原料波動對高爐的影響；只有方方面都做到了，才保證高爐穩定順行。

5  風口小套損壞治理效果

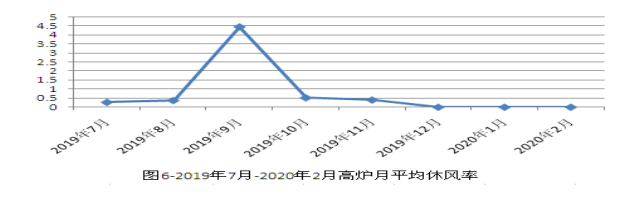

通過上述對策，小套損壞得到根本性的解決，2019年12月～2020年2月，達鋼1780m3再未出現風口小套損壞的現象，高爐休風率也因此大大降低，為高爐穩定、低耗生產提供了有力保障，見圖6。

6  結論

（1）高爐爐缸活躍、穩定順行是煉鐵生產順暢的基本要求，也是減少風口小套燒損的關鍵。

（2）改進風口小套材質、改進噴槍結構、優化噴煤系統的措施，可以降低風口小套磨損的幾率。

7  參考文獻

[1] 鄒有武.延長高爐風口壽命的措施[J].鞍鋼技術，1993.02.

[2] 雷鳴，張明星，杜屏等.沙鋼2500m3高爐風口小套磨損的原因及對策[J].上海金屬，2019.04.

[3] 王業飛.南鋼2號高爐風口小套燒損原因及對策[J].現代冶金，2017.01.
