滕召杰  王  凱  皮福生  紀鵬飛

（首鋼京唐鋼鐵聯合有限責任公司煉鐵部）

摘  要  京唐3號高爐開爐后堅持發展中心、穩定邊緣操作制度。高爐日常操作中，通過制定合理的裝料制度、保持較高的風速動能、適當提高富氧水平、提高爐溫鐵溫水平、強化外圍原燃料管理等措施，在球團比例50%以上的工藝條件下，實現高效低耗冶煉，焦比286kg/t，煤比164kg/t，燃料比484kg/t，焦炭負荷5.6t/t，高爐利用系數2.3t/（m3·d）。

關鍵詞  高爐  原燃料  裝料制度  送風制度

首鋼京唐3號高爐設計容積5500m3，設計過程充分結合一期高爐生產實踐，對爐體進行了部分優化。3號高爐采用平坦化雙矩形出鐵場和鐵水直接運輸工藝；共有4個鐵口、 40個風口（較1期高爐風口減少2個），爐腹角由79°減小到74°，爐體更趨矮胖，以適應高爐大比例球團冶煉工藝。爐頂設備采用自主設計的并罐式無料鐘爐頂；爐體采用純水密閉循環冷卻、銅冷卻壁、薄壁內襯等高爐綜合長壽技術；熱風爐采用頂燃式熱風爐和助燃空氣高溫預熱技術，設計風溫1300℃；外圍采用螺旋法渣處理工藝，全干法布袋除塵技術。

京唐3號高爐投產后，吸取1號、2號大型高爐長期操作的方針和理念[1-2]，同時結合自身高比例球團冶煉的工藝特征，從原燃料管理、裝料制度、送風制度、出鐵制度及熱制度等方面入手，穩定操作，綜合管理。3號高爐投產后逐步實現穩定高效冶煉，高爐煤氣利用率52%，[Si]控制在0.3~0.4%，鐵溫＞1500℃。爐料結構中球團礦比例在55%左右，高爐焦比286kg/t，煤比164kg/t，燃料比484kg/t，高爐利用系數2.3t/（m3·d）。

1  強化原燃料質量管理

1.1  穩定入爐原燃料質量

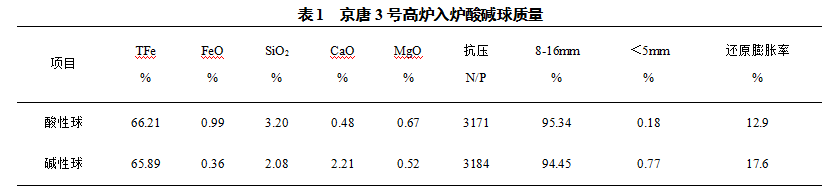

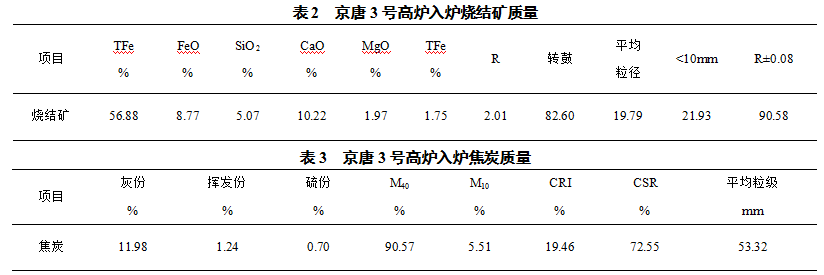

入爐原燃料質量對于高爐爐況有很大影響，原燃料質量穩定是高爐實現順穩的基礎。京唐3號高爐投產后，采用燒結礦+酸性球+堿性球+塊礦的爐料結構，球團礦比例占爐料結構的50~55%，入爐料品位61%。京唐3號高爐日常生產中十分重視原燃料質量管理，每四小時在線取樣進行原燃料質量檢驗，將檢驗結果上傳至鐵前MES數據系統，便于高爐及時跟蹤原燃料質量，對爐況進行預判，提前采取措施。表1-表3所示為京唐3號高爐入爐原燃料的質量參數，焦炭采用全干焦工藝，焦炭質量好、強度高（表3），滿足大型高爐生產需求。京唐公司通過建立鐵前一體化系統，穩定及優化配礦、配煤結構，保證入爐燒結礦、球團礦及焦炭質量的長期穩定。

1.2  加強篩分管理

根據Ergun公式計算結果可知，顆粒大小對爐內壓差有較大影響。當顆粒直徑小于5mm時，爐內壓差會出現陡升現象，影響爐況。加強篩分管理，可以有效減少原燃料中的小顆粒以及運輸過程中產生的粉末進入爐內，改善爐內壓量關系。

日常管理過程中，在啟動給料機前，提前30秒啟動振動篩；在停止給料機后，延時40秒再停止振動篩。通過調整啟停篩延時，讓振動篩重車運行前進行空載振動，能有效保障停給料機后在篩面形成積料，使篩網的開孔率從80%提至90%以上。

通過管理手段，優化完善《上料班組篩網檢查規定》，要求四班及白班人員每個班次對全部篩網檢查一次，落實對篩網工作狀態的日常檢查和維護，及時對篩網進行清理和維護更換，確保篩網的長期凈面，避免篩料前篩網的卡料堵塞，將篩網開孔率提高至95%以上。通過保證篩網開孔率，可以有效提高料倉下的篩分效果，減少入爐小顆粒及粉末，改善高爐上部區域透氣性。

在進行篩網維護的同時，對各種原料的下料量也進行了嚴格控制，焦炭下料量小于40kg/s，燒結礦下料量50-70kg/s，球團礦下料量小于100kg/s，防止原料堆積影響篩分效果。在管理系統上，還可查詢近十次的篩分流量，并能統計出全天的料流量達標率，充分保證入爐原燃料的質量。

1.3  控制入爐有害

高爐冶煉過程中，堿金屬、鋅等有害元素入爐及在爐內的循環富集對高爐及其冶煉過程有較大的負面影響。堿金屬可降低礦石的軟化溫度、引起球團礦的異常膨脹使其嚴重粉化、加強焦炭的氣化反應能力，使焦炭反應后強度急劇降低而發生粉化，危及高爐冶煉的正常進行[3]。

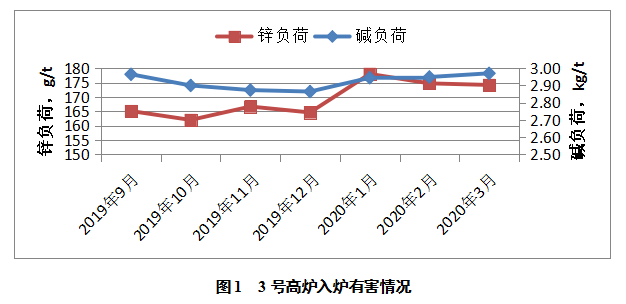

受秘魯球團粉中堿金屬及鋅負荷偏高影響，京唐高爐入爐堿負荷及鋅負荷長期偏高，對高爐正常生產造成一定影響。京唐公司通過優化配礦，將高有害的礦粉與低有害礦粉搭配使用，優化除塵灰配入機制，嚴格控制高爐堿金屬＜3kg/t，鋅負荷＜180g/t，減少入爐有害對高爐生產的影響。

2  優化裝料制度

裝料制度作為高爐四大操作制度之一，是調節上部煤氣流分布和影響爐內軟熔帶形狀的重要因素。合適的礦焦布料有助于改善煤氣流分布，形成合理的軟熔帶形狀，有利于礦石的預熱、還原及煤氣利用率的提高[4]。

京唐3號高爐投產后，采用高比例球團冶煉工藝，球團礦比例最高達到59%。球團礦相對于燒結礦球形度高、滾動性好，在爐內的自然堆角小。京唐公司通過取樣對爐料進行了堆積實驗測試，以三次測試結果平均值作為該爐料的堆角。測試得到焦炭堆角34.92°，球團礦堆角24.39°，燒結礦堆角31.11°，澳礦堆角31.19°，球團礦堆角小于燒結礦。布料后料面更加平坦，爐料有加重高爐中心和邊緣的趨勢。

為了緩解球團比例提高對布料的影響，并利用燒結礦和球團礦的交互作用改善綜合爐料冶金性能，對高爐上料及裝料制度進行優化。高爐采用礦石混裝替代層狀，通過皮帶上料降燒結礦和球團礦進行混合，減少球團礦在爐內的滾動效果，增強料面的穩定性，同時由于不同金屬料間的交互作用，混裝后開始軟化溫度降低幅度、熔融溫度區間擴大幅度均緩解，爐料軟融溫度區間合理，中下部區域透氣性保持正常水平。

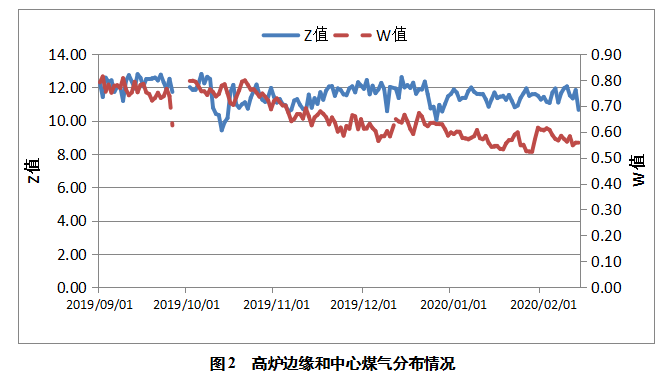

球團礦比例增加后對高爐中心煤氣有較強的抑制作用，高爐裝料制度控制遵循“打開中心，穩定邊緣；穩定中心，照顧邊緣”的方針，采用邊緣平臺+中心加焦的裝料方式。開爐過程利用激光測料面方法對料流軌跡進行測量，根據測試結果，1.5m操作料線焦炭極限角度41.1°，礦石40.6°。正常冶煉過程中，礦石最大角度40°，礦石角差控制在10~11°，中心加焦量15%~20%。礦石批重按照大礦批原則控制，批重175~180t。通過裝料制度調整，高爐煤氣分布較為合理，其中邊緣溫度控制在100~110℃，W值0.6~0.8；中心溫度500~600℃，Z值10~12。

3  優化送風制度

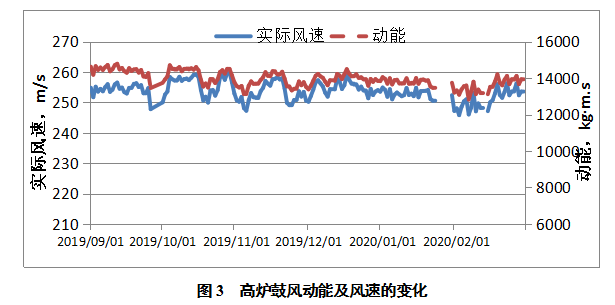

送風制度影響高爐內風口回旋區的大小及形狀，影響高爐煤氣流的初始分布。合理的風速和動能對改善高爐初始煤氣分布、提高爐缸工作的活躍程度、保持爐況的長期順穩至關重要[5]。京唐3號高爐配備40個風口，較一期高爐減少2個，風口面積0.5309m2，較一期高爐減少0.0186m2，風口長度全部為700mm。3號高爐設定基礎風量7700m3/min，富氧率穩定在5.5~6.5%，熱風風溫控制在1240℃左右。通過穩定風量及富氧量等參數，高爐保持實際風速250m/s以上，鼓風動能13500kg·m/s以上水平。

4  提高鐵水溫度，強化出鐵管理

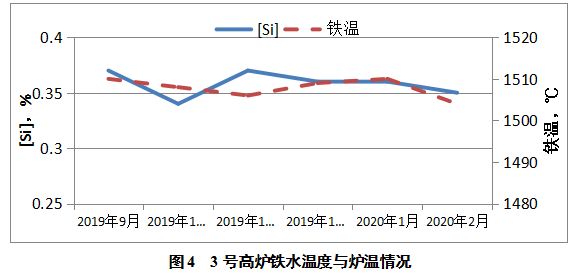

京唐5500m3高爐長期冶煉實踐證明，保持合適的鐵水含硅量和鐵水溫度，對于活躍爐缸狀態有重要作用。3號高爐開爐之后，在日常操作中重視爐溫管理，控制[Si] 0.3~0.4%，鐵水溫度≮1500℃。3號高爐開爐至今，平均[Si]：0.36%，平均鐵溫1508℃，滿足大高爐生產需求。

對特大型高爐而言，渣鐵排放對高爐穩定順行起著重要作用，渣鐵的及時排放為高爐的連續冶煉提供有效空間持續穩定的渣鐵排放，及時出盡渣鐵可有效避免由于高爐“虧渣鐵”造成高爐憋風，對于大型高爐長期順穩至關重要。

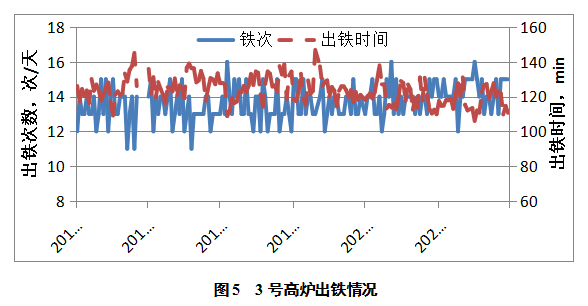

總結京唐一期高爐生產經驗，高爐合理的出鐵制度對于穩定爐缸狀態、緩解鐵口前區域鐵水侵蝕、延長鐵口區域爐缸使用壽命有著積極影響。3號高爐投產后，鐵前嚴格控制炮泥質量，規劃合理出鐵間隔時間，選擇合適的鉆頭大小，保證爐門深度合格、出鐵流速穩定，出鐵次數控制在13-15次/天，爐門深度控制范圍3.8~4.2m，爐門深度合格率及出鐵正點率穩定保持在95%以上。

5  高爐生產情況

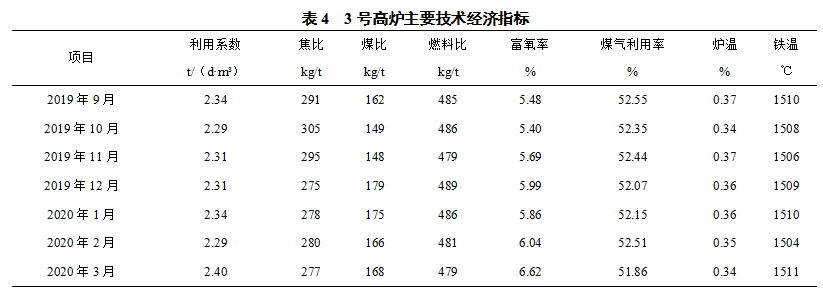

通過穩定原燃料質量，優化送風及裝料制度，堅持全風全氧冶煉，保持合理的鐵水熱度及優化出鐵制度等措施，3號高爐投產后初步實現順穩，2019年9月-2020年3月，高爐平均利用系數2.33 t/（m3·d），焦比286kg/t，煤比164kg/t，燃料比484kg/t。

6  結語

（1）原燃料質量管理是基礎，強化原燃料質量管理，控制入爐有害元素，為高爐實現高效低耗冶煉提供重要保障；

（2）結合高比例球團冶煉實踐，系統優化高爐裝料制度，采用邊緣平臺中心加焦的裝料方式，發展中心、穩定邊緣，控制合理的煤氣分布，有利于改善高爐透氣性，并保持較高的煤氣利用率；

（3）堅持全風全氧操作理念，保持合理的風速動能；提高鐵水溫度范圍及優化出鐵制度，有利于活躍爐缸狀態，保障高爐順穩冶煉。

（4）通過優化基礎操作制度，3號高爐投產后實現高效低耗冶煉，利用系數保持在2.3 t/（d·m3）左右，焦比286kg/t，煤比164kg/t，燃料比484kg/t。

7  參考文獻

[1] 滕召杰，陳建，郭宏烈，鄭凱.首鋼京唐1號高爐降低壓差的措施[J]. 煉鐵，2019，38（5）：38.

[2] 李宏偉. 首鋼京唐1號高爐降低壓差冶煉實踐[J]. 鋼鐵，2016，51(7)：15.

[3] 鄭朋超，李克江，陳艷波，等. 堿金屬和鋅對焦炭機械強度影響的實驗研究[J]. 河北冶金，2017，261(9)：11.

[4] 劉云彩. 現代高爐操作[M]. 北京：冶金工業出版社，2016：82.

[5] 徐萬仁，張龍來，毛曉明，等. 大型高爐爐缸側壁侵蝕與爐芯透液性的關系//[C]. 2012年全國高爐長壽與高風溫技術研討會論文集. 北京：中國金屬學會，2012：843.
