劉永輝

（南京鋼鐵聯合有限公司第一煉鐵廠）

摘  要  本文闡述南鋼2550m3高爐在降料線停爐過程中，通過采取改進爐頂霧化打水、向爐內通入氮?dú)獾却胧?shí)現了“零”爆震的安全停爐。涼爐結束后經爐內測量料線邊緣已降至風口以下0.3~0.5m，中心最深處距風口中心線下2m，完全達到施工要求，做到了安全、精準空料線停爐。

關鍵詞  大高爐  空料線  零爆震  停爐

南鋼2號高爐爐容2550m3，于2006年8月21日第一代點火投產至今已連續生產12年多，受爐腹以上冷卻壁漏水制約，根據南鋼發展規劃，計劃在2019年4月2日停爐項修，計劃29天更換4段銅冷卻壁及以上局部鑄鐵冷卻壁。為便于施工，本次停爐要求在確保安全情況下將高爐料線降至風口中心線下0.5~1.0米休風。

1  停爐前的準備工作

1.1  提前2天調整爐料結構

3月30日0:00按計劃改變?nèi)霠t爐料結構并退負荷，適當提高爐溫，改善渣鐵流動性。

1.2  提前1天配錳礦及輔料

3月31日0:00按計劃配錳礦、瑩石，保證停爐前2個周期的輕負荷冶煉，并調整好爐溫及爐渣成分（[Si]0.6%~0.7%，[Mn]達到0.6%~0.7%，爐渣R2=1.11~1.13、Al2O3≤14%）PT=1510±5℃。

1.3  儀表設備檢查校對

對入爐風量、風壓表，爐頂壓力、溫度表，爐頂煤氣分析儀、風口小套進出水流量計等、干法除塵箱體進出口溫度表等重要儀表全部檢查校對，確保工作正常。

1.4  冷卻設備檢查處理

對高爐所有的冷卻設備檢查，對漏水的風口或冷卻壁，盡可能地更換和焊補，特殊原因不能處理的，在降料線前閉水封堵，確保在停爐期間無向爐內漏水現象。

1.5  高爐爐皮檢查處理

全面檢查爐皮是否存在煤氣泄漏，泄漏點焊補好，爐殼周圍準備好灑水工具，打水范圍能覆蓋到爐殼周圍的所有區域，確保水量水壓。

1.6  爐頂打水裝置改造

爐頂打水槍4根改造成8根電動打水槍，打水槍槍頭全部換成霧化槍頭。

2  停爐料的加入

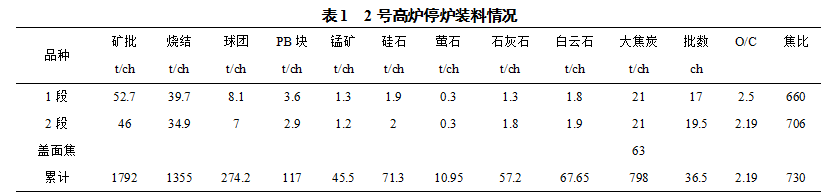

3月31日22:00 按照停爐計劃，準時開始加入停爐料，停爐料分2段：第一段（17批）O/C=2.621，焦比=643kg/t；第二段（18批）O/C=2.297，焦比=734kg/t；合計O/C=2.453，焦比=687kg/t。最后集中加入2罐蓋面焦41.8噸。具體參考值為：停爐過程中爐溫控制[Si]：0.8-1.0%， PT=1515±5℃，[Mn]=0.84%，R：1.07±0.03，Al2O3≤14%，停爐料開始加入4小時后停煤停止富氧，在整個加入停爐料的過程中，爐況保持穩定順行，爐溫、爐渣成分基本控制在要求范圍內，具體情見表1。

預休風期間的主要工作：

（1）清理爐身靜壓力孔保安氣體的入口與通道，確保暢通.

（2）再次檢查確認冷卻設備狀況，破損的風口、冷卻壁水管及時更換或處理，不能處理的要閉水封堵確保不向爐內漏水；漏水冷卻壁采用關閉進出水，通氮?dú)饫鋮s的辦法，需提前安裝供氮?dú)獾沫h(huán)管。

（3）檢查噴吹氮?dú)庀到y(tǒng)工作正常，30個風口煤槍角度調整好，降料線過程根據H2含量增加氮?dú)馊霠t。

（4）安裝爐頂煤氣人工取樣設備，以方便取樣分析，用以判斷料面深度。

（5）2把機械探尺校準零點，其中1#探尺用鋼絲繩加長后量程要到27米，保證2把探尺靈活好用、準確。要求雷達探尺工作正常，測量準確，量程要達到30米。

（6）檢查并確保爐頂打水槍狀態正常，霧化狀況良好；

（7）爐殼漏點重點焊補。

（8）設定爐頂壓力自動放散值并試驗確認，保證爐頂壓力在＞200kPa時自動打開爐頂一個φ650mm放散閥，在＞220kPa時自動打開爐頂另兩個φ650mm放散閥。放散閥能自動開啟放散，壓力下降后能自動關閉。切斷煤氣放散后，放散閥不能出現意外關閉現象。

3  降料線

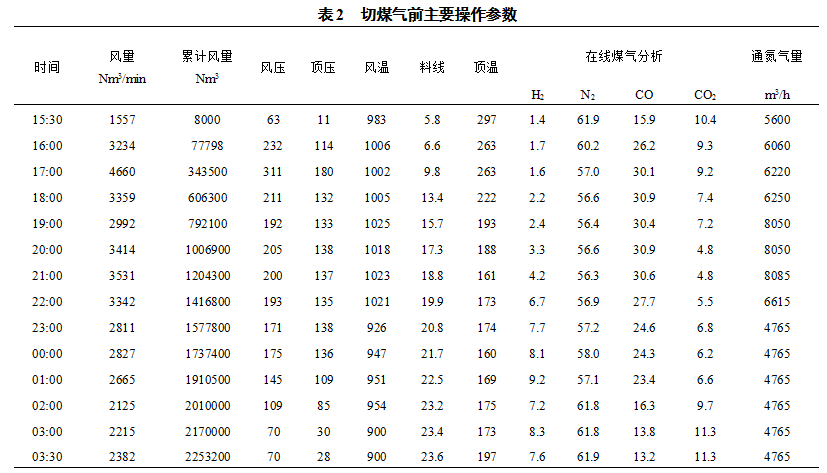

4月1日15:10送風降料線，送風時料線5.8m，15:25引煤氣開始煤氣回收，4月2日2:48料線降至23.3m切煤氣，切煤氣后逐步加大風量，待料面完全降至風口以下，于10:36停爐休風。整個降料線過程霧化打水效果良好，爐頂蒸汽打開并且從煤槍、爐身靜壓點、爐頂以及破損閉水的冷卻壁向爐內通入氮?dú)?，稀釋H2、O2濃度。降料線共計耗時19小時26分鐘，全程累計消耗風量：3637400m3，爐頂霧化打水：2924t，通入氮?dú)猓杭s117485m3。主要操作參數見表2。

4  停爐關鍵數據控制

4.1  H2、O2的控制標準：H2＜12%、O2<2％

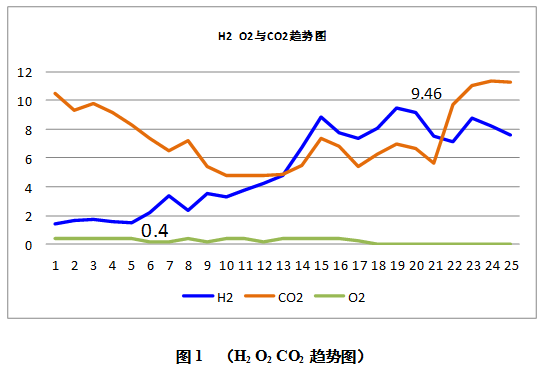

在本次降料線過程中，因爐內通入了大量氮?dú)夂蜖t頂蒸汽，H2，O2濃度始終控制在目標范圍內，H2含量最高瞬時值為9.46%，O2最高0.4%，具體濃度趨勢見圖1，這也是此次降料線過程中未產生爆震的重要原因之一。

4.2  爐頂溫度的控制

切煤氣前爐頂溫度按250℃～350℃管理；切煤氣后按250℃～450℃管理；

4.3  風量的控制

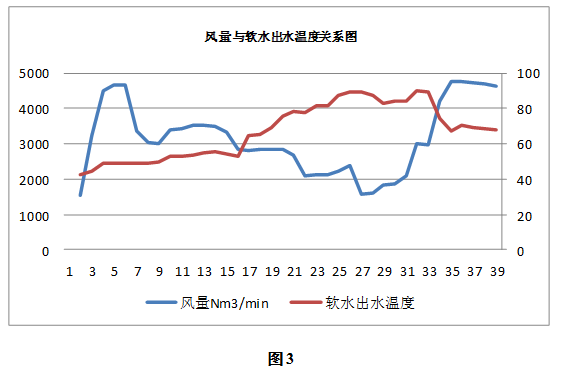

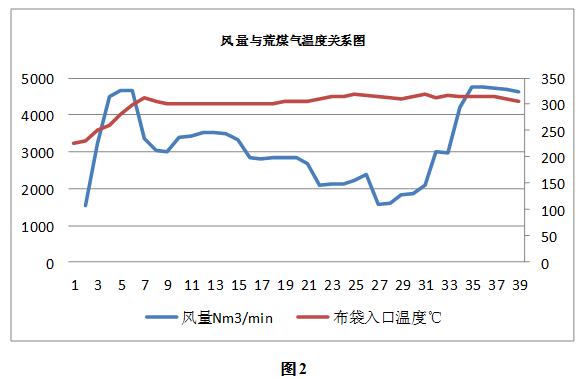

風量控制原則上在爐況允許的前提下，前期盡可能保持較高風量，以縮短控料線時間，正?？刂圃?400m3/min，根據情況適當減風、降風壓操作。本次降料線耗時比計劃多出兩小時主要原因?yàn)樗惋L(fēng)兩小時后就出現干法箱體溫度過高，被迫減風（見圖2）以及料線降至風口附近后爐體水溫差過高，軟水出水溫度高達85℃，再次被迫減風控制水溫差（見圖3）。

4.4  出渣出鐵及渣鐵成分

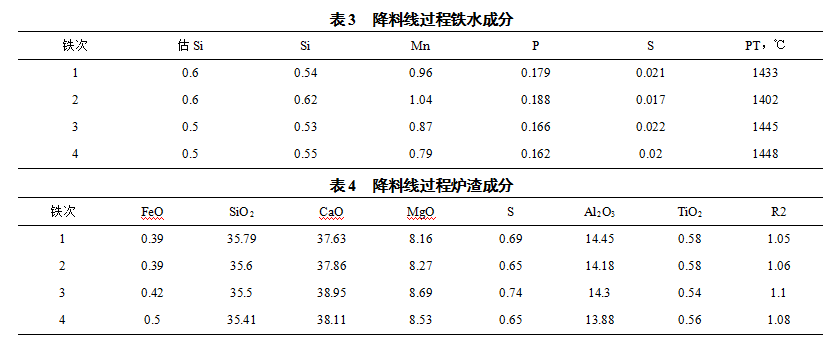

出鐵情況整體良好，預計降料線過程應該出鐵920t，實際出鐵959t。渣鐵完全出盡。渣鐵成分基本控制在計劃范圍內，見表3和表4。

5  結語

（1）此次采用回收煤氣打水降料面法停爐，準備充分，控制得當，達到了安全、順利、精準空料線停爐的預期效果。

（2）本次安全降料面的關鍵在于采用完全霧化的噴頭，根據爐頂溫度和煤氣含量，對爐頂溫度和打水量進行專人控制顯得作用突出。另外從爐頂、煤槍、爐身往爐內通入大量N2，有效的稀釋了H2、O2的濃度，始終將H2、O2濃度控制在安全標準以內。

（3）降料線的精準控制，本次降料線為了掌握實時料線深度，將兩個機械探尺校準零點，其中1#探尺用鋼絲繩加長后量程到27米，雷達探尺測量準確，量程達到30米。降料面開始后，1#、2#探尺交替點測。到后期兩把機械探尺都已無法使用，此時一方面以雷達探尺為參考，另一方面風口觀察爐內，當從風口明顯看到爐內亮光感覺爐內很空，然后風量排到零，風口處看不到焦炭，只有亮光時，說明料線已完全降至風口中心線以下。

（4）此次降料線耗時比計劃多用兩個多小時，主要原因是荒煤氣溫度過高，且造成了TRT跳機，為保護干法除塵箱體布袋，前期減風多，慢風時間長。今后降料線可以嘗試降料線前3小時富氧，既能加快前期降料線速度，又能起到降低爐頂溫度的作用。雖然富氧可能會造成爐頂煤氣O2濃度升高，但是降料線的同時大量往爐內通入氮?dú)夂驼羝?，可以大幅稀釋O2濃度，完全能夠保證安全。

（5）停爐前應進行洗爐，避免停爐過程中爐皮大量脫落，造成煤氣波動。
