莫朝興  唐志宏  黃海鋒  李  迅

(柳州鋼鐵股份有限公司)

摘  要  近年來柳鋼高爐的運行狀況不太理想,爐況不穩定,爐內走料不均、偏尺,甚至出現管道以及懸料、塌料現象。分析認為這是高爐爐型不規則、不穩定所致,通過采取改善操作爐型、加強原燃料管理、優化高爐操作、強化設備管理等措施,操作爐型逐漸合理化,高爐技術經濟指標得到突破性的改善。2017年柳鋼生鐵年產量首次突破1150萬T,在產量不斷創新高的同時,煤比不斷提高,并且燃料比不斷下降,12月均值520kg/t。

關鍵詞    高爐  操作爐型  原燃料 高產  燃料比 休風率

柳鋼目前擁有1座2650 m3、1座2000 m3、3座1500 m3和1座1250 m3高爐,總有效爐容12400 m',具備年產生鐵1150萬t的能力。近年來,柳鋼高爐運行狀況不太理想,經常出現冷卻壁軟水溫差波動大、爐內下料不均、偏尺,甚至出現管道及懸料、塌料現象。針對此現象,通過采取多項措施,高爐實現了提產降耗的目標。

1  提產降耗的措施

1.1  改善操作爐型

近年來,柳鋼高爐爐況出現的問題,主要是操作爐型不規則不穩定所致。改善操作爐型的中心工作就是爐型規則化,目標是“煤氣流穩定,爐墻光潔"。

(1)爐型圓周均勻化。重點是風口長度和直徑的統一,以及均勻噴煤。

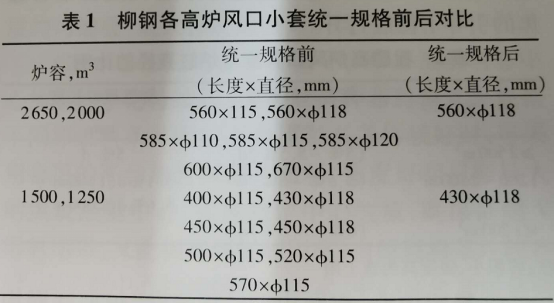

①風口長度和直徑統一。柳鋼7座高爐所使用的風口小套的規格極為混亂,長度和直徑都有多種規格,而且同一座高爐在圓周上的位置使用不同規格的小套亦極為隨意,沒有規則。主要原因是每座高爐的小套備件規格多,且每種規格備件數量不多在同時更換較多數量小套時,在規格的選擇上就沒有太多調節的余地。由于風口小套規格不同,導致了各風口送風參數極為不均勻,初始煤氣流紊亂為此,從2016年5月開始,對風口小套規格進行了統一管理,同座高爐只使用同一規格小套,統一前后尺寸對比見表1。

②均勻噴煤。由于部分高爐是由小爐容高爐改造而成,保留了許多小高爐的輔助系統設備。隨著冶煉技術的進步,煤比越來越高,造成噴煤槍經常出現堵塞現象。煤槍的堵塞會使得各風口前的熱風壓力、鼓風動能、理論燃燒溫度等送風參數存在差異,回旋區不規則,破壞圓周上的均勺性。全部送風風口均勻噴煤,可獲得最高的氧過剩系數,有利于提高煤粉的燃燒率和置換比,同時使各風口前的理論燃燒溫度趨于一致,使爐缸工作均勻,有利于好況順行"。

為減少堵槍現象,采取了以下措施:一是增加煤粉噴吹罐蒸汽預熱系統。將噴吹罐溫度保持在65-70℃,大大提高了煤粉噴吹的順暢程度,在倒罐過程中分配器壓力波動幅度由之前的250kPa除低到100kPa,噴吹罐壓力差由之前的30-40kPap低到8~15kPa,增加預熱系統后底部流化裝置未出現過板結,高爐亦未因煤粉過濕而堵槍。二是提高進口煤配比,降低國內混合煤配比。噴吹煤煤種主要有進口貧瘦煤、無煙煤、混合煤,其中進口貧瘦煤可磨性最好,噴吹順暢程度高,2017年8月將進口貧瘦煤配比提至50% ,取到良好效果,風口噴煤槍堵塞現象明顯減少。

(2)合理疏導氣流?；舅悸肥恰胺€(wěn)定邊沿、打開中心,穩定中心、照顧邊沿"。

①穩定邊沿、打開中心。我國高爐風口長度與爐缸直徑的比例見表2 [2]。一般而言,風口長度取爐缸直徑的5%,而高爐強化后,風口明顯偏短。而柳鋼采用短風口目的是相對發展邊沿氣流,以改變目前各高爐爐墻不光潔、爐型不規則的現狀。

高爐以往經常用的焦炭布料矩陣有C 413  383  352  322  28 1  15 2、C 413  382  352  322  28 1  15 2、C 412  382  352  322  28 1  15 2,此類矩陣對焦窗的變化過程考慮有所欠缺。焦窗在爐內下降過程中除了碳素的消耗,還由于爐身直徑越來越大,焦窗會越來越薄,而越靠近爐墻處厚度變化越劇烈,導致了在爐身中下部靠近爐墻處焦炭量極少。邊沿氣流得不到焦炭的引導,無法保證通暢穩定,是爐墻黏結的一個重要原因。高爐將焦炭布料矩陣調整為C 414  393  362  332 301 26 1  15 2,提高了邊沿布焦量,邊沿氣流日趨穩定,進而促進了中心氣流在中心加焦的引導下徹底打開。

②穩定中心、照顧邊沿。在采取“爐型圓周均勻化”和“穩定邊沿、打開中心”的措施后,邊沿氣逐漸通暢穩定,爐墻光潔。為防止邊沿氣流過分發展,采取“穩定中心、照顧邊沿"的措施,提高焦炭和礦石的最大布料角度,2017年,最大布料角度由原來的41°逐漸提高到43°,8月部分高爐甚至提高至44°,10月提高至45°,兩道氣流得到充分利用,煤氣利用率得到顯著提高(如圖1所示),爐況保持長期高效、穩定。

1.2 加強原燃料管理

對高爐精料的要求,習慣用熟、凈、勻、小、穩、少、好七個字來表達[3],柳鋼高爐以往對原燃料的與質量監控基本以焦化廠和燒結廠的產品質量指標結果為主?，F(xiàn)在改變了理念,質量監控前移,加強了焦化廠和燒結廠生產過程的參數及配料的監控,根據爐況需要,及時給予針對性建議。

(1)凈。凈是要求爐料中粉料含量少。而減少爐料中粉料的一個有效手段是加強篩分工作,高爐不僅監控好高爐料倉篩網的篩分效果,還加強了對焦化廠及燒結廠的成品篩監控,提高成品篩的篩分效果,減少進入高爐料倉中的粉料量。這樣不僅減輕了料倉篩網的工作負荷、提高篩分效果,同時也減輕了運料皮帶的負重,有利于皮帶壽命的提高。2017年8月將焦丁篩的篩分等級從原來的8mm提高至12 mm,大大減少了粉料入爐,不僅提高了高爐料的空隙率和透氣性,同時提高了燃料利用率,高爐焦比(含焦丁)下降明顯,除塵灰固定碳含量亦明顯下降。

(2)穩。穩是要求爐料的化學成分和性能的穩定,波動范圍小,爐料質量穩定。由于焦化廠干熄；爐配備不足,經常由于設備故障或常規檢修改出水熄焦,高爐每年都要消化大量水熄焦,最高時需配用50%。水熄焦與干熄焦在強度和水分上均有很大的差距,高爐在干熄焦、水熄焦轉換時,煤氣流及爐溫受到極大影響,特此要求在改出水熄焦時提高優質煤的配比,以縮小與干熄焦在強度上的差距。2017年引進了武鋼2kg試驗焦爐,可更高效、省力地完成單種煤和配比方案,全年完成大量的煤焦試驗及分析,指導采購部門完成了近20個新煤種的采購,并確定了最終的配用方案,使得生產配比更加穩定，2017年配煤累計更改次數比2016年減少了1次,實現焦炭質量改善的同時減少波動,焦炭M40較2016年上升了1.00%，M10下降了0.18%,2017年燒結礦加強配礦結構和來料質量的穩定性,同時減少國內礦粉的配用量,料層透氣性提高,在此基礎上實行厚料層燒結(最高時達到700 mm),高溫保持時間延長,表層玻璃相比例減少,燒結礦質量持續穩定,2017年高爐全年返礦率為12.97% ,創造了歷史最好水平,比2016年返礦率13.60%下降比例為4.6%。

(3)少。少是要求入爐料中的非鐵元素、燃料中的非可燃成分以及原燃料中的有害雜質含量盡可能的少。人爐料中有害雜質主要有硫、鉛、鋅、鉀、鈉等,其中最為典型的是有害金屬鉀、鈉、鋅。堿金屬鉀、鈉的危害非常大,它會導致燒結礦軟熔溫度降低、中溫還原粉化率顯著提高;球團礦膨脹性提高,甚至出現開裂、強度變差,產生二次粉末;吸附在焦炭上,侵蝕到石墨晶體內部,破壞原有層狀結構,產生體積膨脹,使焦炭機械強度明顯降低;在高爐內富集造成高爐中上部結瘤以及下部風口上翹、變形。而鋅在爐身上部以氣體形式滲入焦炭和礦石的孔隙中,沉積后會堵塞表面空隙,影響料柱透氣性;鋅氧化后體積膨脹會增加鐵礦石和焦炭的熱應力,提高熟料的低溫還原粉化指數,降低焦炭的反應后強度。

2016年5-7月,柳鋼高爐受有害金屬危害,當時堿負荷峰值高達5.01 kg/t,鋅負荷峰值0.79 kg/t,硫負荷峰值亦高達5. 4 kg/t。降低爐渣堿度是排堿的有效方法,但硫負荷處于高位,為了保證鐵水質量,爐渣堿度未做太大的調節,高爐深受堿金屬危害,爐況出現大面積失常,燃料比高達580kg/t,損失慘重。經過此次爐況大面積失常后,充分認識到有害元素的危害,將堿負荷嚴格控制<3.5kg/t,鋅負荷<0.5kg/t,硫負荷<4.5kg/t

(4)好。好是要求入爐礦石的強度高,還原性、低溫還原粉化性能、荷重軟化性能,以及熱爆裂性能等冶金性能好;要求焦炭強度高,高溫性能好;噴吹煤的制粉、輸送和燃燒性能好。2017年9月,配合燒結廠進行降低Fe0試驗,燒結礦Fe0由原來8.8%左右下調到8.5%左右,其還原度得到明顯上升,且強度基本沒有變化,燒結礦轉鼓指數及低溫還原粉化率均很好的滿足了高爐的需求。2017年10月,開展降低燒結礦MgO含量工業試驗, MgO人2.05%下降到1.95%,入爐品位從之前的54.9%左右提高到了55.2%左右。2017年8月,將進口貧瘦煤配比提至50% ,噴吹煤灰分保持在11%以內, 大大提高了煤粉置換比和高爐接受能力,在煤比不斷提高的同時,燃料比也在下降。2017年8月開始，所有高爐將進口貧瘦煤配比提至50%,取到良好效果,噴吹過程輸送順暢,風口噴煤槍堵塞現象減少;噴吹煤灰分保持在11%以內,大大提高了煤粉置換比和高爐接受能力,在煤比不斷提高的同時,燃料比也在下降。

1.3  優化高爐操作

(1)混料入爐?；炝先霠t指對燒結礦、球團礦、塊礦以及焦丁在槽下進行充分混勻后裝入爐內?；炝先霠t的主要效果有: ①可以有效減小界面效應,提高高爐透氣性。②提高軟熔帶均勺性。由于燒結礦、球團礦、塊礦的較熔溫度及堿度都存在很大的差異,如果各種礦石順序人爐會造成軟熔帶形狀不規則、煤氣流二次分布紊亂,不利于高爐順行,混料后可以消除此方面的弊端。③礦石與焦丁間的混料,焦丁粒度組成與礦石相近、混勻后入爐,料層“焦窗”增大,同時由于焦丁粒度比大塊焦炭粒度小,在高溫區域容易氣化、優先參與溶損反應,減少大塊焦參與溶損反應的比例,增大死料柱焦炭平均粒度,改善料柱透氣性。④焦丁與礦石直接接觸,焦丁發生溶損產生的C0快速與礦石發生還原反應,提高間接還原速度,減少焦炭粉末進入爐缸的比例,提高爐缸活躍程度。

為了使得燒結礦、球團礦、塊礦以及焦丁能充分混勻、通過計算調節各稱量斗的下料斗閘門開度,使各種礦石和焦丁的放料時間相等,實現在皮帶上分層均勻鋪疊,最大程度地做到了均勻混料。

(2)中心加焦結合平臺漏斗。中心加焦與非中心加焦的爭論持續很久,采取何種布料模式要根據不同原燃料條件而定。當原燃料條件較好時,可采用合適的平臺加較深漏斗布料,強度好而且顆粒大的焦炭滾到中心,實現穩定中心氣流,既保證倒V形軟熔帶,又能提高煤氣利用率;當原燃料條件較差時,應采取中心加焦的布料模式,中心加焦實質是向高爐中心添加適量焦炭,確保高爐內形成倒V形軟熔帶,以改善其透氣透液性,活躍爐缸,確保高爐穩定順行。

柳鋼鑒于原燃料來源不穩定,質量指標相對較差,尤其是焦炭M10 。高達7.0%左右,在全行業內屬于倒數水平。因此,柳鋼高爐大部分時間采取中心加焦炭的布料模式，常規的中心加焦模式中心焦炭量一般在20% -30%,中心無礦區較寬,形成上下貫通的無礦焦柱,使煤氣流通過這個焦柱未遇礦石而沒有充分發揮煤氣還原和熱交換的作用,造成煤氣的化學能和熱能沒有充分利用,燃料比偏高。高爐操作者集平臺漏斗和中心加焦之所長,采用中心加焦量較少的布料模式,常用的焦炭布料矩陣為C 434  413  382  352  321  28 1161或者C 434 413  382  352  32 1  281  162中心加焦量只有8% -15% ,形成“寬平臺+淺漏斗”的料面模式。中心區煤氣流通路得到限制,“焦柱”縱向壓差增大,從而由邊沿區到中心區的橫向壓差減小。因此,經焦窗向上流動的煤氣流經中間區域增大,與煤氣結合的中間區礦物增多,使得煤氣利用率上升,燃料比下降。

柳鋼多座高爐進入爐役中后期,2017年先后有3座高爐啟用釩鈦礦護爐方案,這時中心加焦就顯得尤為重要。實踐表明,只有上下部調劑放中心、抑邊沿與加釩鈦礦相結合才能達到最佳護爐效果.其中調氣流是決定性前提,加釩鈦球實質上是發揮修復爐缸的功效"中心加焦,一來可以保持中心死料柱的透液性減少鐵水環流對爐缸的沖刷;二來可以保證中心流的暢通,能有效地帶走部分有害金屬,減少在爐內循環富集進而加劇對磚襯的破壞。

4號高爐從2017年4月開始進入護爐狀態,當時爐缸側壁溫度為470℃（插入炭磚深度150mm）采取合理的護爐手段后從8月起,爐缸側壁溫度控制在300℃左右,并保持著510~520kg/t的燃料比

(3)角差合理、礦焦相宜。角差合理就是布料擋位的相鄰角度相差2°-3°,由爐墻往內布料時,相鄰角差逐步遞增,最大不超過3°（中心加焦除外）礦焦相宜就是礦石布料制度和焦炭布料制度相近包括礦焦料流開度、布料角度、布料圈數相宜,達到±1的要求,中心空焦擋位1-2個。角差合理、礦焦相宜保證料面平臺更加平整,減少爐料到達料面的滾動,減少界面效應。此外,還可保證爐料的厚度到達爐身下部與爐腰交界處基本相等,保持“焦窗”的規則性。

(4)提高料罐料流閥精準度。爐頂布料設備精準布料的執行者,布料的精準度決定于料流閥設備。柳鋼各高爐的料罐料流閥開度可調節精度為1°,根據計算及實踐操作總結出礦批每變動2t對應調節料流閥1°,焦炭為500kg對應1°,而日常操個礦批最小變動量一般為1t,焦炭為50kg,這時料流閥的精確度就顯得“無能為力”。后經過電氣人員的不斷努力,調節精度從1°優化到了0.5°實現0. 1°的精度,大大提高布料精準度,對改善高爐技術經濟指標起到很大作用。

(5)提高富氧率。隨著高爐冶煉強化程度越來越高,對提高富氧率的需求就顯得越來越迫切體現在三個方面:①隨著精料水平的不斷提高，高爐可以接受更高的利用系數,這時提高富氧率是一個很有效的手段;②隨著高爐操作者對爐腹煤氣量認識逐步加深,不再追求一味追求提高風量來提產，而是尋求一個合理的爐腹煤氣指數來降低消③強化冶煉后高爐的最佳理論燃燒溫度也越來高。

柳鋼高爐將富氧率從2017年初的2%左右逐步提高到年底的3%左右,增產效果明顯,而且有助于煤比的提高。此外由于富氧率的提高,爐頂N2含量減少,煤氣發熱值提高,富氧提高1% ,煤氣發熱值可提高約3.4%  ,可以有效提高熱風爐燒爐效果,而熱風溫度的提高又進而有助于煤比的提高。

1.4  強化設備管理

2017年四季度鐵廠組織開展“設備零故障攻關"活動,取得良好效果,設備故障休風率及慢風率明顯下降,全年綜合休風率0.86%、綜合慢風率0.41%,下降幅度分別為11.3%、68.7%。

2  生產效果

通過采取不斷改善高爐操作爐型、精料、優化操作等措施后,爐型日趨均勻合理,爐墻光潔,煤氣分布合理,高爐順行狀況好,懸料、塌料次數目少,各項技術經濟指標也逐漸向好。尤其是2017年三季度以后,生鐵產量不斷刷新記錄，2017年10-12月連續三個月月產量突破100萬t。

2017年在6號高爐停爐將近3個月和3座高爐釩鈦礦護爐的情況下,柳鋼生鐵年產量首次突破1150萬t,在產量不斷創新高的同時,煤比亦不斷提高,并且燃料比不斷下降,12月均值520kg/(見表3)、實現了真正意義上的提產降耗。

3  結語

(1)爐型均勻、爐墻光潔是高爐優化的前提,在送風制度的調節上要充分重視圓周上的均勺性,可忽視細小的影響因素。

(2)大角度、大批重是提高煤氣利用率的有效手段,但要為其創造基礎條件--爐型規則、爐墻光潔。

(3)深刻領會“七分原料三分操作”的精髓,聰明的管理者應該花更多的精力放在精料上;深刻理解“穩定邊沿、打開中心,穩定中心、照顧邊沿”調節氣流的十六字方針,循序漸進才能穩定氣流,提高煤氣利用率;要提高釩鈦礦護爐效果,保證足夠的中心氣流是一個有效手段。

4  參考文獻

[1]  王志堂,王 卯、馬鋼2500m3高爐原燃料劣化條件下降低焦比的生產實踐[J].中國冶金,2014,25 (7):48-54.

[2]  劉云彩、現代高爐操作[M].北京:冶金工業出版社,2016:55

[3]  項鐘庸,王筱留,高爐設計--煉鐵工藝設計理論與實踐[M].北京:冶金工業出版社,2014 :85,139.

[4]   趙秀華,王  華,柳鋼高爐堿金屬危害的防控措施[J].煉鐵,2016,35 (2) :47-49.

[5]   孫偉銘,余樂安,高爐焦丁混裝入爐的效果與探索[J].浙江冶金,2008 (2) :19-21.

[6]   車玉滿,郭天勇,孫 鵬,等,高焦丁比與礦石混裝降低高爐燃料比研究[J].鞍鋼技術,2015 (1) :18-20

[7]   王運國、本鋼7號高爐布料矩陣對煤氣利用率影響實踐[J].金屬世界,2017 (6):62-65.

[8]   莫朝興,唐志宏,錢海濤,等,柳鋼4號高爐高效護爐生產實踐[J].柳鋼科技,2017 (6):6-11.

[9]   黃金堂、黃海鋒,王文志,柳鋼1B高爐精準布料的措施[J].金屬世界,2017(6) :32-36

[10]  周傳典,高爐煉鐵生產技術手冊[M].北京:冶金工業出版社,2012:367.
