旬建民，梁紅星

（河鋼集團邯鋼公司）

摘  要  敘述了邯寶一號3200m3在長壽設計的基礎上，通過提高原燃料質量保持高爐長期穩定順行，合理進行上下調劑，優化冷卻制度，活躍爐缸并采取有效的爐體維護措施等方式，保持了高爐的高效長壽運行。

關鍵詞  高爐  長壽  灌漿

1  引言

邯鋼邯寶一號3200m3高爐(下稱一高爐)于2008年4月18日投產，至2015年12月，累計產鐵2201.3萬t，,單位爐容鐵產量為6879t/m3。2009年2月-2010年4月，由于原燃料質量變差，致使高爐順行惡化，懸料、慢風、休風次數較多，爐墻渣皮頻繁脫落,最終致使冷卻壁B43損壞；自2013年3月22日開始，爐缸側壁標高8.5m（鐵口中心線下1.5m）處第8點(128B)和第12點(1232B)熱電偶溫度開始逐步攀升，保證高爐安全、長壽生產成了一高爐面臨的首要問題。

2  一高爐的長壽設計

高爐采用磚壁合一冷卻壁結構，沒有凸臺，爐底至爐喉鋼磚下沿共設置14段冷卻壁，其中爐底爐缸區共四段，1-3段為光面低鉻鑄鐵冷卻壁；4段位光面球墨鑄鐵冷卻壁；爐腹?fàn)t腰及爐身下部5段-8段位銅冷卻壁；爐身其他六段均為球墨鑄鐵冷卻壁；第9段-10段為帶背部蛇形管鑲磚冷卻壁；第11段-13段為單層水冷管冷卻壁；第14段為倒扣鑲磚冷卻壁。采用陶瓷杯碳磚水冷爐底爐缸結構。全軟水聯合閉路循環冷卻系統，設有完善的溫度、流量、壓力、水位檢測元件，確保正常運行，高爐設計壽命15年。

3  一高爐采取的長壽措施

3.1  保持高爐長期穩定順行是高爐長壽的基礎

針對一高爐出現的爐缸側壁溫度升高，爐體冷卻壁損壞情況，一高爐采取了以下幾項措施，確保高爐長壽高效運行。

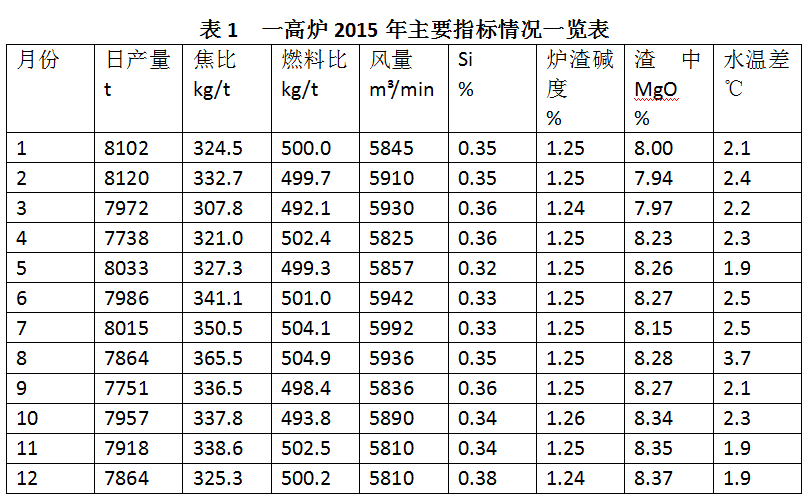

高爐順行是高爐生產高效、低耗、優質、長壽的基礎，沒有高爐順行，這些目標都將無法實現。高爐一代爐役中，只有高爐順行才能為高爐長壽奠定堅實的基礎高爐長期穩定順行，不但可以實現低耗高效，而且煤氣流分布合理，邊緣氣流得到抑制，有利于高爐長壽。一高爐通過采取提高焦炭質量、減少入爐粉末、穩定合理爐料結構、控制合理煤氣流分布、嚴格出鐵管理、提高爐內操作水平等措施，實現了高爐長期穩定順行。表1為一高爐2015年的部份指標情況。

3.2  精料是高爐長壽的前提

精料是高爐操作的基礎，是高爐順行的前提條件，也是高爐長壽的前提，尤其是現代大型高爐想要達到長壽的目的，必須對入爐原燃料進行嚴格要求。

（1）強化槽下篩分，減少入爐粉末數量。入爐粉末量大，首先會惡化高爐爐料透氣性，使壓差升高，風氧損失，爐內氣流分布惡化，影響順行，甚至產生管道等惡性事故；其次，粉末過多，會引起爐墻粘結，如果為此而在操作上發展邊緣氣流或者采取洗爐措施,極易造成冷卻壁的損壞。為此，一高爐制定了細分標準，要求上料與槽下協作，嚴格執行，并要求工長監督，執行不好，連帶考核，效果明顯。

（2）提高自產焦炭質量，穩定焦炭結構。焦炭不僅是高爐還原劑、熱量、滲碳的主要來源，更為重要的是它所起的骨架作用無可替代。焦炭入爐粒度小，冷熱強度差等，會影響爐料透氣性，影響爐況順行，更關鍵會使?fàn)t缸死焦堆的透氣/透液性惡化，引起高爐下部壓差升高。爐缸工作不活躍，爐底與爐缸交界處環流強度上升，形成象腳狀侵蝕，影響爐缸壽命。一高爐使用的焦炭結構為:自產干焦+外購焦，偶爾也會配吃部分自產濕焦，外購焦炭質量差（主要表現為水分大且不穩定,粒度?。?，自產干焦產量不穩定，配比變化頻繁，為此，煉鐵廠組建了專門的原料組，延伸管理到焦化、貯運中心，及時了解焦炭庫存及焦化生產狀況，使高爐做到了焦炭配比早調微調，實現了焦炭結構的穩定。同時自產干焦的質量也有了一定提高，焦炭平均入爐粒度由原來的50mm提高到55mm，CSR由66.8提高到68.3，CRI由23.7降到22.3。

3.3  上下部調劑是實現高爐長壽的主要手段

上部對高爐操作的影響極其重大，上部調劑主要就是通過控制爐喉徑向礦焦比的合理分布，而獲得合理的煤氣流分布，通過上部調劑可以有效的延長高爐壽命。邊緣氣流過分發展，勢必加劇爐襯侵蝕，造成冷卻壁損壞，通過上部調劑，有效控制邊緣氣流，降低爐墻熱負荷，保護爐襯和冷卻壁。同時上部調劑合理，可以預防邊緣過重而引起的爐墻結厚和渣皮脫落等。針對中心氣流容易受抑制的情況，一高爐逐步的提高布料角度，最大角由原來的41.5°提高到43°；布料矩陣由原來的C333223O4433變?yōu)镃222223O4433，實現了強化中心、適當抑制邊緣與兼顧中間環帶的煤氣流分布，提高了抗干擾能力，促進了煤氣流的均衡穩定。

合理的送風制度是實現高爐煤氣流合理分布的基礎和核心，它不僅決定了爐缸煤氣流的初始分布，同時也影響著軟熔帶和塊狀帶煤氣流的二次三次分布。在下部調劑中，確定了縮小進風面積、加長風口長度的調整措施，以提高死焦堆透液性、減弱鐵水流侵蝕。一高爐利用幾次休風將風口面積逐漸由0.4332m3縮小至0.4130m2，使用了16個長風口，長風口占到了1/2。使實際風速維持在240m/s，鼓風動能在12000kg·m/s，保證足夠的回旋區深度，減弱爐缸環流的強度。

3.4  保持爐缸活躍是高爐長壽的重要一環

保持爐缸工作活躍是高爐長壽的重要環節，合理的爐缸工作狀態表現為爐缸死焦柱的溫度場分布均勻，風口回旋區工作正常。一高爐通過對風口的調整使風口回旋區深度形狀趨于合理；通過調整富氧量、加濕量、風溫、噴煤比使理論燃燒溫度穩定2200±50℃的范圍內，同時在低硅冶煉的基礎上，保證渣鐵溫度充足穩定，使?fàn)t缸具有較高的溫度，保持合理的透氣性、透液性，保證高爐爐缸活躍。

3.5優化冷卻制度

隨著高爐強化治煉和爐役期延長，爐體熱負荷會高出正常設計的水平，對冷卻制度進行優化改進，成為了高爐長壽的重要一環。冷卻水水量和水溫是表征冷卻系統能力的主要參數，冷卻水量是傳熱過程的容量因素，只有足夠的冷卻水量才能保證高爐的冷卻系統具有足夠的冷卻能力，可以及時將高爐內傳出的熱量充分吸收；冷卻水溫則是傳熱過程的強度因素，相對較低的冷卻水溫度有助于提高冷卻系統的傳熱能力，將冷卻壁熱面溫度降到合理水平，實現冷卻系統的安全穩定運行。

從2013年7月始，逐漸將軟水進水流量由原來的4760 m3/h提高至5130m3/h，軟水進水溫度控制在38-40℃的范圍內，提高了冷卻強度，有效保證了熱量的導出。同時減少爐底冷卻水量，由初步設計的728m3/h降低至690 m3/h左右，一定程度上增加了死鐵層深度，減少爐缸中心死焦堆體積，改善爐缸中心透液性，減少了爐缸與爐底交界處的環流強度。

3.6  強化有害元素排出

堿金屬鉀、鈉會造成爐缸堆積、高爐結瘤、惡化透氣性和損壞爐襯，嚴重的會造成爐況失常，對高爐生產和長壽危害巨大，而鋅對高爐內襯的侵蝕破壞作用同樣不可忽視，鋅蒸汽的循環富集會造成高爐磚襯脆裂、破損，并導致爐缸爐底碳磚脆化，形成爐缸側壁碳磚環裂，縮短高爐壽命，對高爐長壽影響嚴重。

受經濟料及低成本思路的影響，繞結礦混勻料中配加了鋼渣和除塵灰，使得高爐入爐有害元素呈現升高趨勢。減少配比不符合當前公司鐵前降耗要求，故而高爐只能在日常操作中，切實實行低硅治煉，要求硅素控制在0.3%-0.4%，在保證足夠的物理熱基礎上，適當下調爐渣二元堿度（由1.25-1.30下調到1.22-1.27），同時提高渣中MgO等，以提高爐渣排堿的能力，減少有害元素在爐內的富集。

3.7  實施爐體壓漿造襯維護

高爐壓漿造村技術是利用在爐殼上預留的灌漿孔或在爐殼上新鉆出的灌漿孔，在高爐休風的條件下，利用專用的壓漿泵，在一定壓力的作用下，通過管道把專用的制火材料泥漿由高爐外部壓送到預定的維修部位，以達到充填間隙和修補造襯的目的。壓漿修補不僅可以用于高爐爐襯侵蝕破損部位的修補，還可以用于冷卻器與爐殼之間的填充，風口區、鐵口區的填充，特別是對于處理爐殼或高溫管道過熱發紅壓漿填充具有明顯效果。

對風口以下爐缸部位整體使用無水碳質泥漿灌漿，從2013年開始兩座高爐利用定休機會，組織爐基和爐缸灌漿。在風口大套下沿開孔各32個，每個鐵口周圍各開孔4個，爐基灌漿是在爐底水冷管中心線下180-200 mm處鉆孔，各開孔6個。壓漿前爐基和風口平臺煤氣含量嚴重超標，爐基有明顯火苗，壓漿造襯修補后，兩座高爐爐基煤氣火苗基本消失，四個鐵口框的煤氣火減弱，實測煤氣濃度明顯降低。

4  結語

（1）高爐的長壽設計是決定高爐長壽的先天因素，是高爐長壽的基礎。

（2）后期操作維護對高爐長壽亦很重要，保證精料基礎穩定，保持高爐長期穩定順行，合理進行上下部調整，優化冷卻制度，活躍爐缸并采取有效的爐體維護措施都是高爐安全長壽的關鍵環節。

（3）高爐長壽設計與后期長壽操作對高爐長壽缺一不可。邯寶一高爐在長壽設計的基礎上，長期精心操作細心維護，使得其成為邯鋼最早建設且到目前為止?fàn)t體損壞最少的一座高爐。
