廖建鋒1  文輝正1 鄒忠平1   敖愛國2

 （1.中冶賽迪工程技術股份有限公司；2.寶鋼湛江鋼鐵有限公司）

摘  要  對寶鋼湛江兩座5050m3高爐的工藝裝備、設計優化、自主創新技術、節能環保技術等進行了闡述。在5050m3高爐的設計中，爐體設計充分吸收了寶鋼3號高爐長壽經驗，采用全鑄鐵冷卻壁，同時還采用自主創新的BC-QS串罐無料鐘爐頂、國產TRT、國產高爐鼓風機等設備，降低了企業建設和運營成本，提高了產品的競爭力。1號高爐順利投產，截至2016年3月15日，高爐利用系數最高達2.37，燃料比最低480kg/t，煤比最高183kg/t，風溫最高1280℃，取得了良好的生產指標。

關鍵詞  特大型高爐 自主集成 技術裝備

寶鋼湛江兩座5050m3高爐關鍵設備均為國產，實現了高爐工藝、技術、設備的自主設計和自主集成，達到了特大型高爐裝備技術的國際先進水平。高爐于2013年3月開展設計，同年5月動工建設，1號高爐于2015年9月25日投產，2號高爐于2016年7月15日投產。湛江高爐順利投產，使我國特大型高爐技術又上了一個臺階。本文重點對湛江高爐工程設計進行全面地總結。

1  主要工藝設計指標

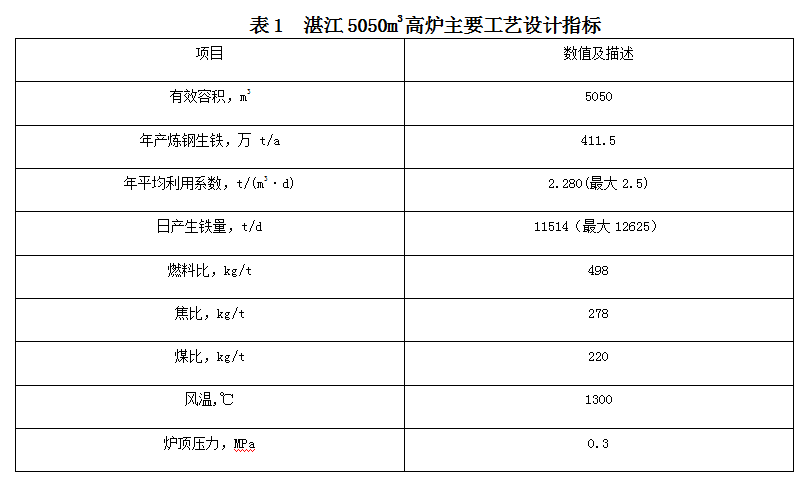

湛江5050m3高爐的主要工藝設計指標見表1。

2  主要工藝裝備

(1)槽下供料系統。兩座高爐的礦槽、焦槽合并平行布置，焦炭采用分散篩分、集中稱量的工藝燒結礦、塊礦采用分散篩分、分散稱量的工藝，設焦丁回收工藝。為提高上料能力和裝料的靈活性，設置有中間斗。

(2)爐頂系統。采用串罐無料鐘爐頂設備，減小布料偏析對爐況的影響，為高爐穩定操作打下良好的基礎。采用了完全國產化的BCQS布料器，并設置了爐頂均壓煤氣回收裝置。

(3)爐體系統。采用全鑄鐵冷卻壁，有效降低了工程投資，配合良好的操作技術，使高爐的適應能力更強。高爐內型采用三段式爐身結構，有利于控制煤氣流分布。采用純水串聯的密閉循環冷卻系統，爐缸部位采用橫行鑄鐵冷卻壁，提高了冷卻比表面積。采用超微孔大塊炭磚，并設置了完善的檢測系統，爐體設計壽命22年。

(4)出鐵場系統。出鐵場采用緊湊型平坦化布置，并設置上出鐵場高架道路。采用全國產化的液壓泥炮、開口機和移蓋機，鐵口上方風口平臺寬。

(5)渣處理系統。水渣系統采用轉鼓備用干渣坑工藝，兩個出鐵場各設置一套轉鼓系統，?；羝捎?0m的煙囪高空排放。

(6)熱風爐系統。采用4座頂燃式熱風爐，兩燒兩送交錯并聯的送風制度，設計風溫1300℃。設置煙氣余熱回收，并配置前置預熱爐進一步提高助燃空氣溫度。

(7)噴煤系統。采用了并罐+總管+爐前分配器的噴吹方式，設計煤比220kg/t，制粉能力250kg/。

(8)煤氣凈化系統。采用干法布袋除塵工藝，采用大直徑除塵器，上進上出的布置工藝，既有利于煤氣均勻分布，也方便了設備操作維護。

(9)TRT設施。國內5000m3級特大高爐上首套全國產化設備，采用了多項新技術，大幅提升了特大型高爐TRT國產化技術水平。

(10)鼓風機站。配置了3臺AV-100軸向進氣靜葉可調式軸流壓縮機組，其中1號和2號鼓風機為MAN公司制造，3號鼓風機為陜鼓制造，配套的55000kW電機均為日本 TMEIC公司制造。

(11)給排水設施。高爐采用了純水密閉循環冷卻系統，其二次冷卻采用板式換熱器，高爐生產新水消耗量270m3/h，噸鐵新水耗量約0.56m3/t

(12)除塵設施。出鐵場和礦焦槽采用了布袋除塵器，出鐵場還設置了一套屋頂除塵裝置，有效改善了出鐵場的環境。礦槽和焦槽分別設置除塵系統，便于除塵灰的有效回收利用。

(13)自動化控制系統。從生產全局出發，根據生產工藝的連貫性、分布位置及控制要求，對控制系統分區域、分級進行配置，采用網絡技術，構成生產工藝對象的三電自動化控制系統。該系統由基礎自動化系統L1、過程控制系統L2和生產制造執行系統MES共三級組成。

3  主要設計優化

3.1  總體設計優化

湛江鋼鐵作為寶鋼”二次創業”的項目，對成本控制十分嚴格，在設計過程中始終以高效生產為準繩，讓低成本、高效率、具備競爭力的高爐成為現實。為控制工程投資，開展了多版可行性研究與初步設計，在確保工藝方案可行的前提下，還結合寶鋼4座高爐的建設、生產經驗，進行了大量設計優化，使湛鋼高爐單位爐容的投資做到了最低。

堅持“成熟、可靠、適用”的設計理念，采用仿真等技術手段優化工程設計。比如，鐵水運輸通過仿真分析，將鐵水魚雷罐車平均運輸距離縮短到了900米，創造了國內大型魚雷罐車短距離鐵水運輸?shù)募o錄，大幅減少了物流運輸成本;結合湛江地區地質復雜、臺風多、雷雨多、空氣潮濕、大氣有腐蝕性等特點，充分研究海邊建廠的經驗，組織專家團隊進行論證，綜合研究復雜地基處理的各種技術，采用抗臺風、防腐蝕的先進技術，確保工程高效、實用和安全。

3.2  爐體設計優化

(1)爐型。消化吸收了寶鋼3號高爐的經驗，對爐型進行了充分研究，采用雙爐身角設計使氣流與爐料的運動更相適應，爐身適應操作氣流變化的能力更強，爐況穩定性更好。1號高爐投產后，經受了“彩虹”臺風休風和幾次定休的考驗，高爐恢復生產較快，鑄鐵冷卻壁和雙爐身角設計發揮了重要作用。

(2)冷卻設備?；趯氫?號高爐長壽的經驗，一方面，全鑄鐵冷卻壁高爐有自身的優勢，如更容易操作，爐況不順更容易恢復等。另一方面，目前鑄鐵冷卻壁制造質量和維護技術也有了較大提升，即便是爐役后期有損壞，也可通過計劃休風快速修復。而銅冷卻壁高爐也有自身的劣勢，如容易導致爐墻結厚，渣皮脫落導致邊沿氣流難于控制，對各種影響因素更加敏感，操作調控難度加大等。因此，經過反復研究，決定采用全鑄鐵冷卻壁，有利于高爐日常操作，同時也有效降低了工程投資。

(3)冷卻水系統。采用了一串到頂?shù)睦鋮s水系統，盡管總水量減少，但單管水量卻增加了，效率更高，投資更省。純水I系統冷卻爐底水冷管、爐缸橫形冷卻壁、爐腹至爐喉冷卻壁，經爐頂脫氣罐脫氣后返回泵站。在縱向上分為三段，三段串聯，便于系統進行熱負荷檢測和系統檢漏。純水Ⅱ系統為純水I系統的回水增壓系統，該系統分為三個支路并聯，分別冷卻風口中套、直吹管、熱風爐閥門。

該系統最大的特點是:純水Ⅱ系統的水全部是經過了爐頂脫氣罐脫氣的、有效減少了增壓系統帶氣運行的風險。在脫氣后增壓循環不會導致增壓系統水溫升高太高，實踐證明、純水Ⅱ系統的排水溫度比純水I系統僅高約2-3℃。

3.3  總圖設計優化

總圖布置上，采用半島式布置，通過設計優化，高爐到煉鋼的平均距離縮短到了900m，并且在出鐵場的罐口區域增加防雨設施，有利于減少鐵水運輸過程中的溫降。

兩座高爐的中控室合并布置，通過高架通道連接兩座高爐出鐵場、具有布置緊湊、占地面積小及土建投資省的優點。同時，操作崗位人員可以減少、生產維護人員可以集中，便于生產組織管理。兩座高爐的礦焦槽系統、循環水系統和噴煤系統也分別合并布置，有效節省了工程投資和占地面積。

4  自主創新技術

多年來，由于國外供貨商的技術壟斷，中國大型高爐的關鍵核心裝備還是依賴于引進，增加了鋼鐵企業建設和運營成本，影響了產品的競爭力。在湛江高爐上集中采用大量自主創新技術，不僅極大地降低了工程投資，而且使高爐主要技術指標達到國際一流水平。

4.1  無料鐘爐頂設備

大型高爐無料鐘爐頂設備以往長期靠引進2009年，湛江高爐大型無料鐘爐頂聯合攻關小組正式成立，瞄準國際一流水平，開發具有國內自主知識產權和核心競爭力的高爐無料鐘爐頂設備。在4年多的時間里，經理論研究、樣機制造、實驗研究，以及1:1試驗裝置開展冷態、熱態及模擬布料測試，開發出國產BCQS無料鐘爐頂設備。

BCQS無料鐘爐頂設備具有結構簡單、故障率低、投資低等特點，主要采用了以下技術:①創新性開發布料器液壓復合控制技術，布料器a角控制精度在±0.1°以內，達到國際領先水平。②布料器采用新型水冷及密封結構，設備冷卻強度提高，密封可靠，冷卻水消耗在10-15t/h，氮氣消耗在800m3/h以下，降低了設備運行成本。③布料槽采用卡掛式結構，拆卸安裝方便，更換時間可控制在4h以內。④改進布料器導軌結構，將整體式導軌改為裝配式結構，并增加潤滑措施，配合布料器三缸液壓同步控制技術，克服導軌磨損間題，延長布料器整體的使用壽命。

湛江1號高爐投產以來，BCQS無料鐘爐頂運行情況良好，主要性能指標達到國際先進水平，成功替代進口產品，完全滿足大型高爐的生產要求。

4.2  頂燃式熱風爐

頂燃式熱風爐具有風溫高、投資低、結構穩定等特點，已成為目前熱風爐技術發展的主流方向。然而，寶鋼外燃式熱風爐和操作方式也有自身的特色，設計過程中吸取了寶鋼外燃式熱風爐的經驗，對頂燃式熱風爐進行了改進，集成渦流噴射燃燒技術和寶鋼外燃式熱風爐管系技術，使湛江高爐的頂燃式熱風爐更加完善、主要在以下方面作了改進:①依據外燃式混風室的成熟設計理念，為4座頂燃式熱風爐配置4座獨立混風室，改善熱風出口爐殼及耐材的工作條件，解決頂燃式熱風出口容易出現管殼發紅等問題。同時，還降低了熱風主管和支管的風溫，有利于提高管系的結構穩定性和壽命。②各孔口均采用                      自鎖式組合磚技術，有效改善各孔口的受力狀況，提高砌體的穩定性。③根據熱風管系的布置，采用分析軟件優化波紋管和拉桿的設置，并設計與管系相適應的耐材砌體結構，確保熱風管道耐材在1300℃的風溫下長期安全運行。④為熱風爐配置前置燃燒爐及煙氣余熱回收系統，確保在單燒高爐煤氣的條件下，實現1300℃的高風溫。

4.3  TRT設備

目前，全球運行的5000m3級特大高爐的TRT設備主要從日本三井、川崎重工等引進。湛江高爐的TRT設備是通過聯合攻關，自主開發的5000m3級特大高爐首套國產化設備。

每座高爐配套建設一座干式TRT設備，采用干式軸流反動式透平機，配套水冷無刷勵磁同步發電機，額定功率33MW。當高爐短期休風時，為避免頻繁啟停機，TRT發電機可轉換成電動機運行。為確保TRT設備安全運轉，所有的保安信號均與快速切斷閥聯鎖，當其中某一信號輸出時，該閥自動快速關閉，使機組停止運轉。同時，配套設置的減壓閥組中的快開閥同步開啟，以保證爐頂壓力的穩定。

為了大幅提升特大型TRT設備國產化技術水平，主要采用了以下新技術:①改進安保系統控制。確保在極端故障狀態下，TRT及減壓閥組具有“三斷(斷油、斷電、斷信號)保護”功能。②改進關鍵零部件材料適用性。通過開發性能更好的新型TRT阻垢緩蝕劑，有效改善設備耐腐蝕、耐沖刷性能。③采用改進的熱噴涂工藝，并增加噴丸工藝，進行葉片表面處理，有效提高了涂層與葉片材料基體的結合性。④優化透平設備結構。開發新型葉片、改進流道設計、改進擴壓器結構，可以減少阻損，從而提高發電量。

4.4  鼓風機

鼓風站配置了3臺鼓風機，其中3號鼓風機組為全國產化首臺5000m3級高爐鼓風機，其氣動性能和機械性能等各項指標均滿足了設計要求，各主要指標與德國MAN公司鼓風機相當，達到了國際先進水平，也實現了5000m3級高爐鼓風機國產化的突破。3號鼓風機組主要有以下幾個特點:①采用軸向進氣結構，相比傳統的徑向進氣結構，減小了進氣管道的阻損，降低整機功率消耗約1％;同時，該結構可以降低風機機組安裝平臺高度，降低基建投資費用。②風機軸承箱與機殼固定，轉子與機殼的同軸度調整更加容易。③機殼由靜葉承缸、靜葉調節缸和外缸三層組成，完整的外缸對靜葉調節結構形成有效的保護，防止灰塵的進入和噪音外泄，保持靜葉承缸和調節缸的溫度均勻，有效防止了入口空氣溫度較低時機殼前部的結露。④控制系統在保護機組安全的同時，可實現定風量、定風壓、熱風爐充風、富氧控制等一系列高爐生產工藝控制要求。

5   主要節能環保技術

5.1   豎直環保篩

湛江高爐槽下燒結礦和焦炭的篩分均采用新型豎直環保篩，有以下幾個特點:①占地面積小，工藝布置簡潔，更換篩網及維修方便。②物料篩分充分，篩分效率高。③結構緊湊，整體密封性好，避免粉塵飛揚，環保效果好。

5.2   煤氣干法布袋除塵及噴淋塔

高爐煤氣干法布袋除塵已取代濕法除塵得到廣泛應用，但普遍存在著故障率高、運行不穩定等問題。在汲取兄弟單位干法除塵成功運行經驗的基礎上，湛江高爐干法除塵采用了符合特大高爐高效、環保的工藝技術和設備，其主要技術特點包括:①大直徑除塵器，煤氣頂進頂出，既有利于煤氣均勻分布，也便于設備維護，提高了運行的安全性。②輸灰采用濃相流態化氣力輸灰技術，輸灰系統穩定運行，提高輸灰設備的使用壽命。③在輸灰管道上設置自動排堵裝置，減輕人工維護工作量。④凈煤氣管道內壁噴涂耐酸耐蝕涂料，提高了管道的防腐性能，延長管道的使用壽命。

為保證高爐煤氣柜安全并降低全廠煤氣管網投資，需控制煤氣管網溫度≤60℃，為此，在減壓閥組和TRT后配套設置了一座噴淋塔。該噴淋塔不僅能將凈煤氣溫度降至允許的溫度范圍，同時，可使氯離子及酸性物質析出，溶入噴淋水中。通過塔內格柵均流裝置，使煤氣均勻分布。讓降壓后的紊亂煤氣直接進入塔內緩沖，塔體外部采用多層保溫隔聲包扎。這些措施使噴淋塔取代了傳統工藝中的消音器的作用，既節省了投資，也提高了可靠性。

高爐煤氣噴淋塔集除酸、降溫、脫水、消音等功能于一身，是世界上5000m3級高爐上的首次完整運用，為解決全干式布袋除塵引起的煤氣管網及設備腐蝕問題，提供了一種有效的解決方案。

5.3   均壓煤氣回收

爐頂均壓煤氣放散是爐頂最主要的粉塵污染源和噪音源，本次設計采用了中治賽迪自主知識產權的爐頂均壓煤氣干法回收技術。爐頂均壓煤氣經旋風除塵器及均壓煤氣回收設施在煤氣凈化系統的噴淋塔后匯入凈煤氣管網，實現廢棄能源回收、節能、減少碳排放和粉塵排放的目的，還降低了生產成本。該裝置可實現85％以上的均壓煤氣回收，每座高爐減少煤氣放散2600萬m3/a，減少CO2直接排放約1.2萬t/a，減少粉塵排放約400t/a，實現煤氣回收效益250萬元/a。具有良好的環保效益和經濟效益。

5.4   熱風爐熱均壓

熱風爐爐內高壓氣體回收，是將一座熱風爐排壓釋放的高壓氣體，通過充壓、排壓管道充入另一座正在充壓的熱風爐中，實現對排壓氣體的回收利用。該技術能夠減少送風過程中風量、風壓的波動幅度，有利于高爐爐況的穩定，同時還回收利用了熱能和余壓。從1號高爐運行效果看，風壓波動可減小到10kPa左右。

5.5   魚雷罐車加蓋

湛江高爐380t魚雷罐車設有加蓋裝置，既能降低運輸過程中魚雷罐中鐵水的溫降，又可以抑制煙氣的排放，達到節能減排的目的。生產實踐證明，魚雷罐車加蓋后，能夠大幅減少煙氣的排放，鐵水溫降明顯減小，起到了節能減排的效果。

5.6   除塵設范

在礦槽和焦槽分別設置一套除塵設備，捕集的礦粉送至燒結回收利用，而焦粉送至配煤槽利用，大幅提高了原燃料的利用率。

在C1、C2出鐵場各配置一套除塵設備，合理設置除塵點及風量分配，在不影響工藝操作前提下封閉塵源。同時，優化除塵器結構，裝填國產優質覆膜濾料，在適宜濾速下實現低阻運行和高效集塵，粉塵排放達到國家特別排放限值的要求。通過以上措施，出鐵場除塵系統表現出良好的控塵和集塵效果，改善了現場操作環境。

6   生產效果

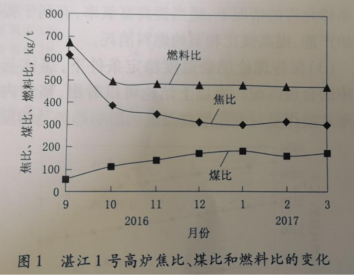

1號高爐投產后，主要設備運行情況良好，各項生產指標穩步提升。截至2016年3月15日，利用系數最高達2.37，燃料比最低480kg/t，煤比最高183kg/t(如圖1所示)，風溫最高1280℃，頂壓最高0.255MPa。出鐵場鐵口、擺動溜槽等部位均取得了良好的除塵效果。
