路鵬  呂志敏  王根  褚潤林  閆軍  蘇愛民

(河鋼集團宣鋼公司煉鐵廠，河北宣化075100)

摘 要  文中對宣鋼1*高爐爐役后期減少冷卻壁破損生產實踐進行了總結。通過改善原燃料質量、下部采用長風口，提高鼓風動能、上部?jī)?yōu)化裝料制度，穩定煤氣流分布、提高爐頂壓力爐體灌漿等措施，遏制了高爐爐役后期冷卻壁損壞增加的趨勢，實現了高爐長期穩定順行及經濟指標改善。

關鍵詞  長風口  鼓風動能  布料矩陣  熱負荷  原燃料

宣鋼1*高爐（2500m3)于2008年3月15日建成并投產，設計爐齡15年，至今已經實現爐齡10年，單位爐容產量7764t/m3,高爐已進入爐役后期。1#高爐2008年3月開爐后便陸續出現冷卻壁燒漏現象，于2012年9月中修后對八段全部及九段部分冷卻壁進行了更換，但是2013年1*高爐中修開爐后，冷卻壁水管再次出現連續燒漏現象，爐體煤氣泄漏現象也頻繁發生，邊緣氣流不穩，高爐燃料比升高，嚴重影響高爐的穩定順行與指標改善，也直接影響高爐的一代爐齡壽命[1-2]。

1  減少冷卻壁損壞措施

針對高爐冷卻壁損壞頻率加快的趨勢，1*高爐采取了一系列針對性措施，有效地減緩了冷卻壁的損壞，確保了爐況穩定順行。

1.1  提高冷卻強度

提高軟水流量，軟水流量由3700m3/h逐漸提高至4000m3/h,進水溫度由45℃降低至43℃，1#鐵口區域38*冷卻壁第2根，41*冷卻壁第3根，2*鐵口區域4"冷卻壁第2根，7*冷卻壁第3根水管改為高壓水冷卻，提高冷卻效果。

1.2  改善原燃料質量

1.2.1  提升燒結礦質量

通過推行低水、低碳、厚料層操作，提升燒結礦質量。將混料加水系統由原來的柱狀水直加改造成霧化加水方式，強化燒結物料造球效果，實現低水厚料層燒結；對緩沖倉扇形閥及出料小門進行改造，降低混合料水分，提高布料質量，為實現低水燒結提供保障；利用每次檢修對燒結機風箱、煙道膨脹節，風箱直管膨脹節進行封堵，將燒結漏風率降到最低，為實現厚料層燒結提供保障；控制亞鐵在8.8%~9.2%之間，實行低配碳燒結，低燒結礦固體燃耗、提高燒結礦還原度。實施后燒結礦強度提高至78%以上，還原度提高到80%以上，為高爐穩定順行提供了保障。

1.2.2  改善焦炭質量

評價焦炭體系有冷強度和熱強度兩方面。焦炭冷態性能主要用耐磨強度（M10)和抗碎強度（Mao)來表示。冷態性能好的焦炭即較高的抗碎強度（M40)和較低的耐磨強度（M10)有利于提高爐內塊狀帶的透氣性改善爐況的順行程度。焦炭的熱強度是模擬焦炭在高爐內碳熔反應的一種表征量，其包括反應性（CRI)和反應后強度（CSR)。反應后強度（CSR)是指焦布料在碳熔反應后的抗破碎能力和耐磨能力，若焦炭反應后強度指標好則爐缸中心透氣性好，有利于爐缸的傳熱傳質和活躍，同時又促使中心礦石間接還原比例增加[1-2]

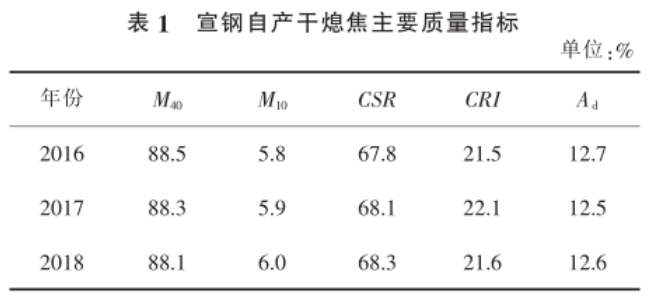

為了提高焦炭質量，技術人員積極開展單種煤結焦性和熱性能試驗，提出焦炭1.500℃高溫強度指標的檢測和評價新方法，并納入焦炭質量評價體系，為改善宣鋼焦炭質量起到了積極的作用。宣鋼2016-2018年焦炭M40、M10、反應后強度等變化趨勢見表1。

1.3  提高風速及鼓風動能

為了使高爐下部初始煤氣流分布合理，爐缸工作均勻活躍，爐溫及熱量充沛穩定，需要選擇適合高爐操作爐型的下部送風制度。初始煤氣流的分布，能夠直接影響爐體渣皮的穩定性，鼓風動能是決定下部送風制度和初始煤氣流分布的關鍵因素，尤其是對爐腹和爐腰處熱負荷的穩定起著決定性作用[4]。為了穩定邊緣氣流，疏導中心氣流，在操作上就需要對下部送風制度和上部裝料制度進行調整，以適應爐役后期生產的需要[5]。

針對1”高爐役后期的高爐實際內型直徑變大，實際高徑比減小，下部容易吹不透，1*高爐通過采用長風口，適當縮小風口面積，提高鼓風動能，保證了中心主導氣流，保證爐缸活躍度。

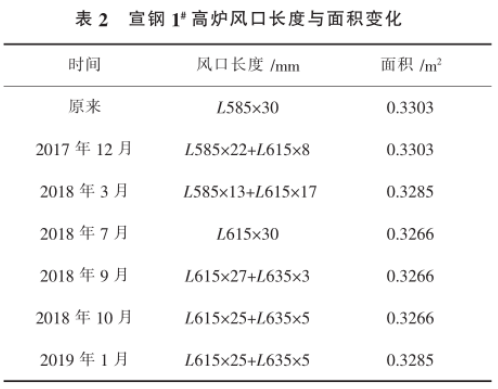

具體實施中使用長度615mm風口替代原585mm風口，并且在鐵口上方部位使用長度635mm風口。風口具體調整過程見表2。

風口調整后，高爐實際風速提高至250m/s以上、鼓風動能達到110~120kJ/s,回旋區深度擴大，一定程度上加快了爐缸死料柱的置換，提高了高爐下部透氣性和透液能力，為強化中心主導氣流，穩定邊緣氣流奠定了基礎。

1.4  優化裝料制度，穩定爐體熱負荷

針對爐型變化、邊緣煤流發展及爐體熱負荷情況，主要通過調整操作制度來處理，裝料制度主要是調整煤氣流在塊狀帶的分布和軟熔帶的形狀16-男。

生產操作中，爐體熱負荷穩定與否對高爐冷卻壁安全運行及壽命有著至關重要的影響，爐體熱負荷穩定，相對冷卻壁熱面渣皮保護層較穩定，對冷卻壁起著最為有效的保護；爐體冷卻壁波動大，尤其是熱負荷大幅度升高，預示著冷卻壁熱面渣皮保護層薄弱或不能穩定存在，冷卻壁侵蝕加劇，冷卻壁損壞增加。實際操作過程中，1*高爐主要通過調整布料矩陣和礦批大小，實現上部氣流的穩定。

1.4.1  優化布料矩陣

1*高爐自2012年開始布料矩陣由中心注焦轉變?yōu)椤捌脚_(tái)+漏斗”布料模式，但從實際效果看，高爐長期中心氣流顯弱，高爐穩定性差，抗波動能力小。同時由于后期爐體冷卻壁破損較多，操作爐型不規則，上部煤氣流難以控制，調整中1*高爐以穩定邊緣、打開中心為指導思想，緊緊圍繞焦炭平臺和礦石堆角對礦、焦布料矩陣進行了調整，通過縮小礦角角差，由10°調整為80,加大礦焦內環角差，小焦角由27·縮小至23°,布料矩陣最終調整為：

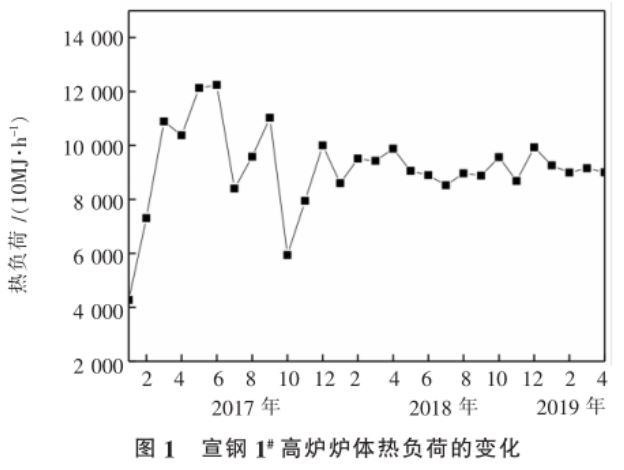

調整后高爐中心氣流進一步加強，邊緣氣流得到控制，熱負荷水平整體降低并趨于穩定，其爐體熱負荷穩定在8.5×104~10.0×104MJ/h,如圖1所示。

1.4.2  采用大礦批

在高爐容積和焦炭負荷一定的條件下，高爐礦批越大焦批越大，位于塊狀帶的礦焦層數就越少，爐內的“界面效應”相應會減少。同時，塊狀帶礦焦層厚度增加，高爐軟熔帶內“焦窗”厚度也會增加。在高爐爐料向下運動和煤氣上升過程中，塊狀帶“界面效應”的減少和軟熔帶“焦窗”厚度的增加，會改善高爐內料柱的透氣性，促進高爐穩定順行狀態[10-14]。

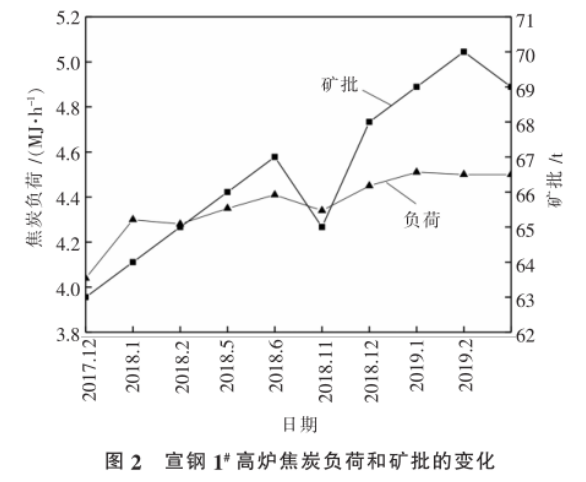

1#高爐礦批由之前的62t逐步擴大到的69~70t,目前穩定在69t,其礦批及焦炭負荷變化如圖2所示。礦焦層厚度的增加，有效地減少了混合料層的界面效應，提高了料柱透氣性，穩定了氣流分布，改善了煤氣利用率。

1.5  提高爐頂壓力

隨著高爐風量水平提高及爐況發展，1*高爐爐頂壓力由225kPa逐步提高至235kPa,維持壓差≤170kPa,在一定程度上減緩了爐內煤氣流速，提高了煤氣能量利用，減少爐塵吹出量，為實施低硅冶煉及穩定爐溫創造了條件，進而實現爐況的穩定和強化冶煉。

1.6  控制合適的鎂鋁比

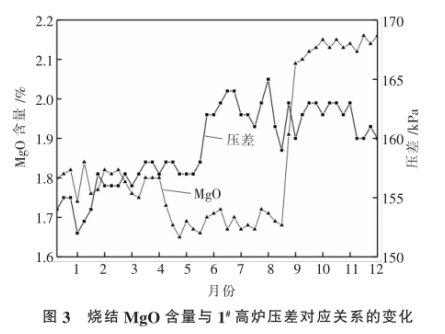

從降低生產成本、降低能耗出發，2016年9月份開始，宣鋼燒結礦開始降低MgO含量，由2.1%逐步下調至1.85%,高爐爐況反應整體不大。2018年5月開始，燒結礦MgO含量進一步降低至1.7%左右，同時高爐爐渣實際MgO:A12O3比值由0.55左右降低到0.5左右，爐內表現為壓差升高，進入9月份爐外出鐵時常出現爐渣粘稠，粘溝現象，9月16日爐況出現波動，風量萎縮，產量降低。宣鋼另一座2500m3高爐也出現了類似情況，為改善渣鐵流動性，盡早恢復爐況，9月18日燒結礦MgO含量由1.7%提高至2.1%,后高爐壓差逐步降低到正常水平，爐況很快恢復至正常，其2018年燒結礦MgO含量與高爐壓差對應關系變化如圖3所示。

鑒于上次爐況波動，煉鐵技術人員對于宣鋼高爐爐渣合適鎂鋁比控制范圍有了重新認識，那就是在高爐爐渣A12O3偏高（>15%)及渣鐵比偏高的情況下，高爐爐渣鎂鋁比不宜進一步降低。后續燒結礦MgO含量一直控制在2.15%左右，高爐爐渣鎂鋁比保持在0.55左右，渣鐵流動性正常，爐況平穩。

1.7  灌漿造襯

生產過程中每日對爐皮溫度進行測量，記錄，在定休前期對周期內所測爐皮溫度數據進行分析匯總，根據測量記錄的溫度變化趨勢，判斷冷卻壁與爐皮之間的間隙和劣化情況，當溫度大于90°時，則對冷卻壁背面進行灌漿。利用每三個月的定修或臨時休風時機，對確認部位實施灌漿造襯，具體壓漿范圍根據現場實際確定。冷卻壁熱面孔及微冷壓漿時，灌漿壓力控制在2~2.5MPa,一般造襯厚度控制在100mm,局部薄弱區域可酌情加厚，但不大于200mm。

2  效果

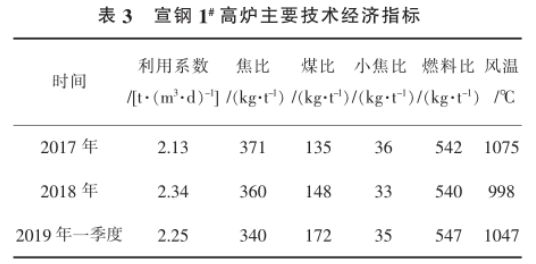

經過調整，1#高爐遏制了高爐爐役后期冷卻壁損壞頻率增加的趨勢，實現了爐體安全及高爐長周期穩定順行，各項經濟技術指標也有了較大幅度改善，見表3。

3  結論

1)處于爐役后期的高爐，其實際內型直徑變大，高徑比減小，下部通過采用長風口，適當縮小風口面積，保證足夠的鼓風動能，實現爐缸工作均勻活躍是爐況穩定順行的基礎。

2)適當抑制邊緣氣流，1”高爐控制爐體熱負荷8.5×10*~10.0×104MJ/h,對減少薄弱區域冷卻壁頻繁破損起到了重要作用。

3)在高爐爐渣A12O3偏高（>15%)及渣鐵比偏高的情況下，高爐爐渣鎂鋁比不宜進一步降低。就宣鋼目前原燃料條件下，高爐爐渣鎂鋁比保持在0.55左右，渣鐵流動性正常，爐況平穩。
