常 李 余昌鋒

（江蘇沙鋼集團有限公司)

摘  要  對沙鋼1號高爐穩產實踐及護爐經驗進行了總結。在1號高爐進入護爐生產狀態下,通過外圍抓原燃料質量的穩定,內部抓操作制度的調整和制度的嚴格執行,高爐生產保持了較長時間的穩定順行,平均日產量基本穩定在6400/d以上。護爐的主要經驗,一是要時刻關注爐缸鈦的收支情況,控制鐵水鈦含量;二是爐缸壓力灌漿;三是重視高爐排堿工作。

關鍵詞  高爐  護爐期  穩產  操作制度   排堿

沙鋼1號高爐(2500m',二代)于2011年3月開爐,在經歷了2年多的高強度冶煉后,爐缸溫度上快。從2013年6月開始,進人護爐生產狀態。因護爐、熱風爐大墻磚倒坍等影響,高爐爐況未調整到最佳狀態。從 2016年11月開始,通過采取一系列措施,高爐較長時間穩產順行的良好效果，同時有效控制了爐缸溫度上漲。

1  生產指標

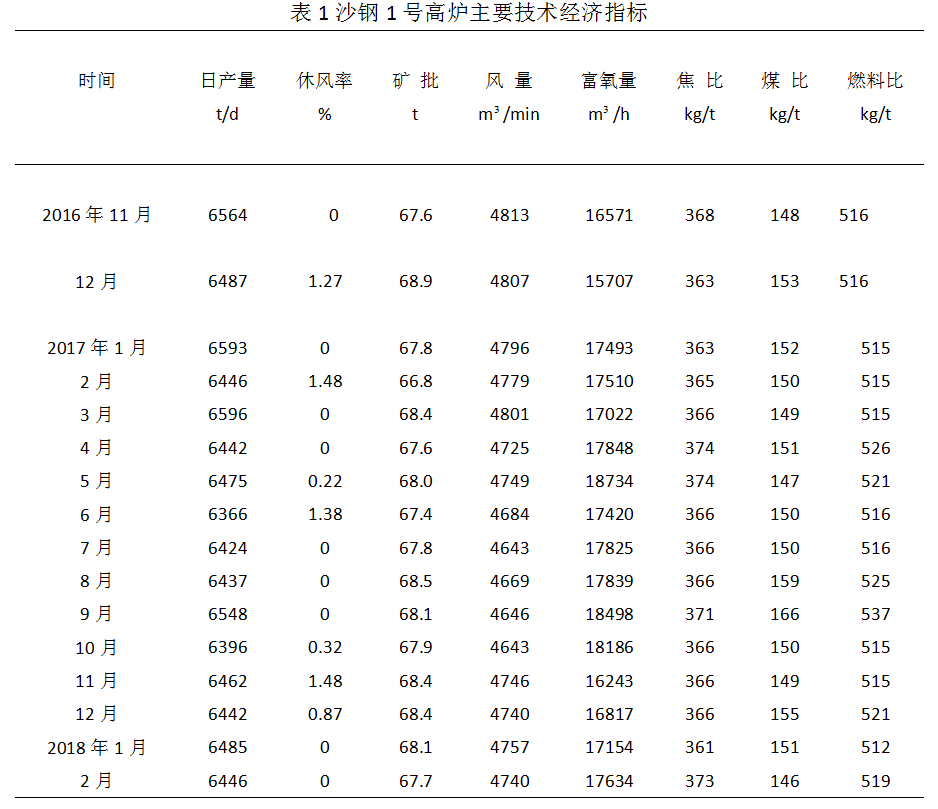

2016年11月-2018年2月,在近16個月的生產中，外圍抓原燃料質量的穩定,內部抓操作制度的調整和制度的嚴格執行,1號高爐生產保持了較長的穩定順行,平均日產量基本穩定在6400t/d以上，取得了護爐生產期間穩產順行的良好效果（見表1)。

2   穩產實踐

2.1  穩定原燃料質量

高爐的長期穩定,離不開穩定的原燃料質量。沙鋼煉鐵總廠對高爐的管理貫徹“四分原料、三分操作、三分管理”的指導思想,將原料管理前的移,以應對原料突變,使其對爐況的影響降到最低。

1號高爐爐料結構為76%燒結礦+ 18%塊礦+6%球團礦,爐料結構的長期穩定是爐況順行的必要條件。高爐原燃料內控標準主要如下:焦炭 CSR≥63.0%,M40>84.5%,MS(平均粒度)>47 mm;燒結礦轉鼓指數≥76.0%, MS ≥ 17.0 mm,含F(xiàn)eO在9.0%±1.5%,低溫還原粉化率(RDI+3.15 )≥65%。2016年11月—2018年2月,1號高爐的焦炭、燒結礦主要質量指標如圖1、2所示,較好的原燃料條件為高爐的穩產和高效治煉提供了基礎條件。

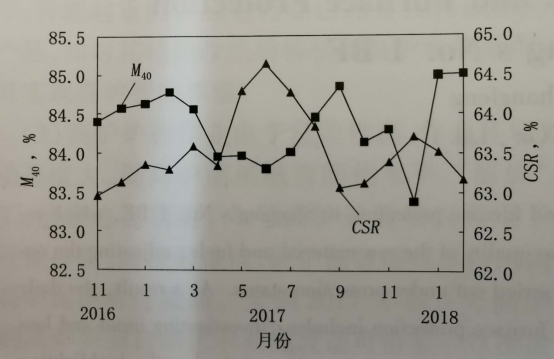

圖1沙鋼1號高爐焦炭M40和CSR的變化

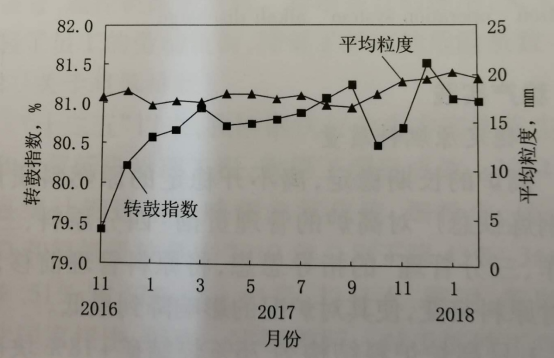

圖2  沙鋼1號高爐燒結礦轉鼓指數和平均粒度的變化

2.2  優化操作制度

(1)裝料制度。裝料制度是爐料裝入爐內方式的總稱,它決定著爐料在爐內的分布狀況。從煤氣利用角度出發,爐料與煤氣流在高爐橫斷面上分布越均勻,煤氣流對爐料的加熱和還原就越充分。但從爐料下降、爐況順行角度分析,則要求高爐邊沿和中心氣流適當發展。邊沿氣流發展有利于降低固體料柱與爐墻間的摩擦力,使?fàn)t況順行,適當發展中心是使?fàn)t缸活躍的重要手段。因此,當高爐處于不同爐役期、外圍原燃料條件出現變化時,如何有效分配中心與邊沿的氣流就顯的尤為重要。

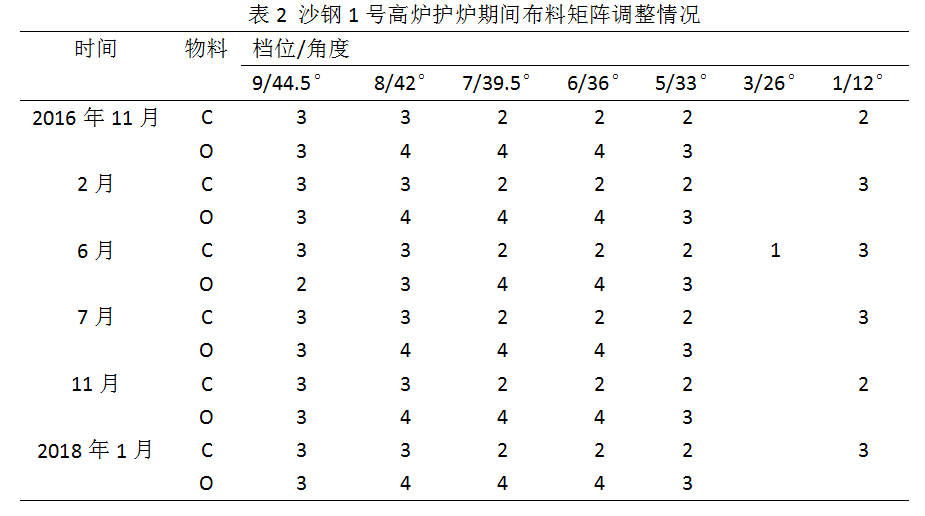

針對1號高爐目前處于護爐期的特點,在布料模式上的基本思路:①采取礦焦同角,邊沿氣流控制上主要是增加外角的礦石量,控制邊沿氣減少對爐缸側壁的沖刷;2根據十字測溫中心度,適當調整中心加焦。1號高爐護爐期間布料矩陣調整情況見表2。

注：2017年底5月開始，因焦炭質量惡化及燒結機檢修，導致爐況惡化，邊沿礦石量有所減少，進一步打開中心氣流

(2)送風制度。送風制度是指通過風口向高爐內部鼓入具有一定能量熱風的各種控制參數的總稱?？偨Y(jié)1號高爐爐況穩定的因素,認為大風量是爐況穩定的基礎,并以此確定跟蹤爐況變化的兩個重要參數:風速、鼓風動能。2016年11月-2018年2月,1號高爐的實際風速和鼓風動能的變化情況如圖3所示。

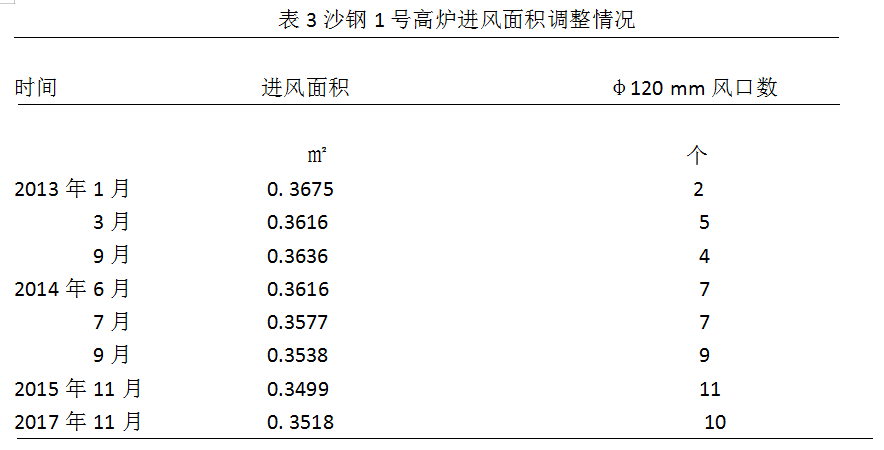

根據1號高爐處于護爐期的實際情況，為與上部裝料制度調劑相適應,下部進風面積經過幾次調整,進風面積由2013年1月的0.3675㎡縮小到2017年11月的0.3518㎡(見表3)。進風面積縮小以后,在維持風量基本不變的情況下,確保了風速和鼓風動能的增加,為減少中心焦量創造了條件。同時，風口長度也由原來的580mm延伸至595mm為吹透中心創造條件。鼓風動能、風速長期維持在較高水平,為活躍爐缸、吹透中心、穩定中心氣流創造條件[1]，也有效減少對爐缸側壁的沖刷。

自2016年12月起,在φ120 mm風口位置確定上，首先鐵口正上方的2個風口均是φ120mm，然后根據爐缸標高9.243 m、10.343 m的溫度情況(鐵口中心線標高為11.594 m),爐缸溫度較高的部位對應上方的風口優先選用中φ120 mm,這樣可以確保此部位風速、鼓風動能的相對較大,減少對此方位的環流侵蝕,但同時也要考慮風口布置的均勻性和對稱性。

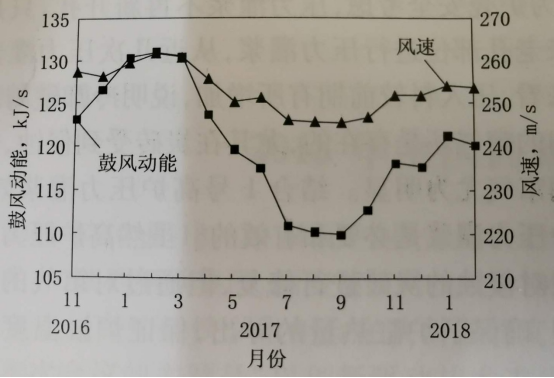

圖3  沙鋼1號高爐鼓風動能和實際風速的變化

注:1號高爐共計28個風口,風口采用φ120mm與φ130mm兩種規格

(3)造渣制度和熱制度。造渣制度和熱制度是爐缸活躍的表現。造渣制度與熱制度控制的目標是使?fàn)t渣具有良好的熱穩定性和化學穩定性,以保證良好的爐缸熱狀態和合理的渣鐵溫度,以及控制好生鐵成分。1號高爐在日常管理中,主要是通過強化生鐵中的 [Si]、[S],以及爐渣二元堿度R2的控制,確保鐵水溫度在1480 ℃以上,以此來做為衡量爐缸活躍性的因素之一。2016年11月-2018年2月,1號高爐鐵水[ Si]和[S]、鐵水溫度和R2的變化情況分別如圖4、5 所示。

(4)冷卻制度。目前高爐操作者對冷卻系統的重視程度日益加強。隨著高爐爐缸側壁溫度、爐底水溫差的增加,通過逐步增加冷卻水量來增加冷卻強度、使鐵水的1150℃等溫線盡量內移,從而延緩對炭磚的侵蝕。

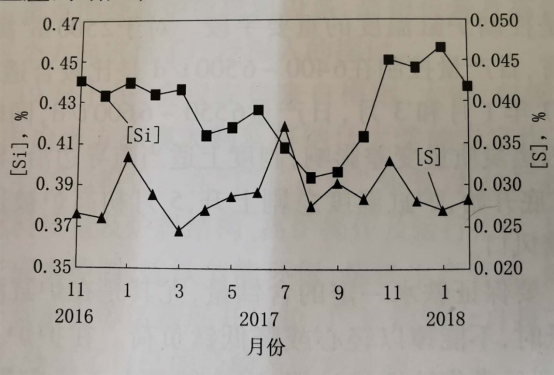

圖4  沙鋼1號高爐鐵水[Si]和[S]的變化

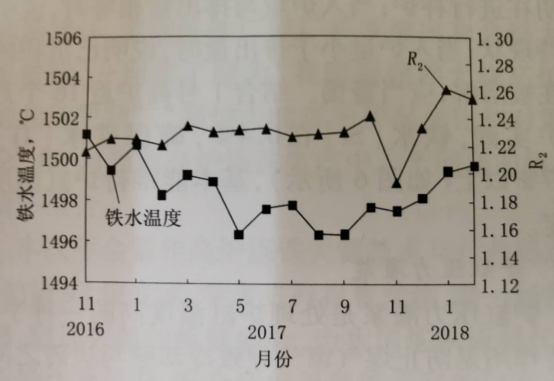

圖5  沙鋼1號高爐鐵水溫度和R2的變化

注： 2017年11月高爐按計劃進行排堿操作一周，堿度控制在1.0~1.05，月平均約1.19

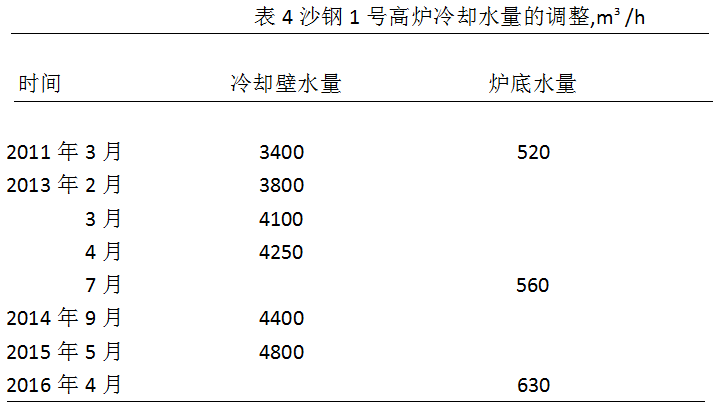

1號高爐水量幾次調整后(見表4),通過對水溫差的變化跟蹤后發現,水量在對控制爐缸溫度上漲雖然作用較為顯著,但是自2016年4月以后,高爐的冷卻水量基本達到了設計的最大值,進一步調整的余地已經不多。

3  高爐長壽措施與排堿

1號高爐自加釩鈦礦護爐以來,經過操作制度、冷卻水量等調整,在護爐上積累了以下幾點經驗和做法。

3.1  控制鐵水鈦含量

近16個月的護爐經驗告訴我們,產量的合理定位是控制爐缸溫度的重要手段。對于2500 m3高爐而言,日產量控制在6400 ~6500t/d是比較合適的。2017年1月和3月,日產量6550 ~6600t/d, 同時4月底開始因焦炭質量變差影響,制度上適當疏導邊沿,導致月底開始,爐缸溫度急劇上升,5月初高爐被迫休風堵風口。

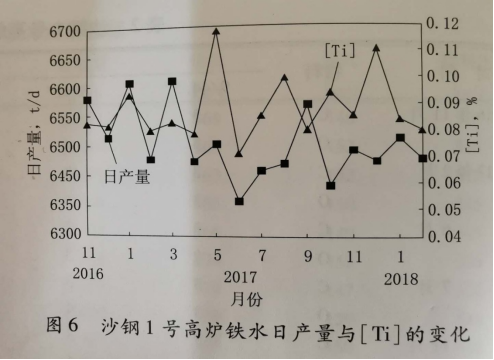

要保證鐵水一定的含鈦量,尤其是在爐缸溫度較低時,不能掉以輕心或降低鈦負荷。在護爐過程中，要經常作鈦平衡計算,當入爐量大于排出量時,說明在進行補爐;當入爐量與排出量相等時,說明在維持現狀:當入爐量小于排出量時,說明已沉積的鈦正在被溶解,應當警惕。結合1號高爐近16個月的爐護實踐,鐵水[si]在0.4%,確保鐵水[Ti]在0.07%以上(如圖6所示),基本能維持爐缸溫度的穩定。

3.2  爐缸壓力灌漿

爐缸壓力灌漿是處理爐缸溫度高的一種手段,主要作用是防止煤氣竄氣導致冷卻壁與炭磚之間出現縫隙,從而影響冷卻效果,導致爐缸炭磚侵蝕加劇, 1號高爐在爐缸溫度上漲初期,曾懷疑冷卻壁竄氣導致爐缸溫度上漲,利用休風機會對爐缸溫度較高的部位開孔進行壓力灌漿處理,但未能壓入足夠量的炭素料。

2016年以后,由于前期壓力灌漿爐體開孔較多、為爐殼安全考慮,壓力灌漿不再新開孔,只是在原來老孔部位進行壓力灌漿,從近幾次壓力灌漿數量來看,壓入料較前期有所增加,說明冷卻壁與炭磚之間的竄氣還是存在的,尤其在炭磚受到侵蝕,爐役后期竄氣尤為明顯。結合1號高爐壓力灌漿效果高爐壓力灌漿是必要和有效的。雖然高爐壓力灌漿不能對侵蝕的炭磚進行修復,但通過對竄氣的有效處理,確保了爐缸熱量的導出,保證爐缸溫度的穩定。

3.3  高爐排堿

針對1號高爐風口小套上翹、休風更換小套時有大量鋅流出的情況,2017年11月1-7日進行排堿操作。主要是二元堿度由1.25下調至1.1。但排堿期間爐缸溫度上漲較快,尤其是標高10.343m處TE21AA溫度從450℃上漲到605 ℃,水溫差最高達到0.6℃,爐殼溫度也高達90℃以上。11月4日經過10h計劃休風涼爐,但爐缸溫度不降反升,這在以往護爐過程中從未發生過,筆者認為造成爐缸溫度上漲與排堿有很大關系,排堿期間爐渣二元堿度控制在1.1附近,降低爐渣堿度后,抑制了鐵礦中TiO2的還原,并且鐵水流動性變好,爐缸變得異常躍,從而導致了爐缸溫度的快速上漲。

面對爐缸溫度的上漲,復風后積極采取措施,鈦負荷從最初的4.29kg/t最高提高到7.09kg/t,確保鐵水[Ti]在0. 10% ~0. 12%左右,富氧量從原來18000 m3/h 逐步減到16000 m3/h,適當控制鐵水產量。采取上述措施2周以后,自11月20日開始，爐缸溫度開始逐步下行,到11月底控制在400℃以下。

對于高爐排堿，爐役后期的高爐要慎重。一方面要從源頭上減少堿金屬的入爐,另一方面鈦礦護爐的時間不能太長,排堿時要嚴密關注爐缸溫度上漲情況。

4  結語

(1)穩定的原燃料不僅是高爐高產低耗的前提,也是減少爐況波動,確保爐缸安全穩定運行的重要前提條件。

(2)對于處于護爐期的高爐,在操作制度上要及時調整,裝料制度上增加外角的礦石量,控制邊氣流;送風制度上要確保吹透中心,減少對爐缸側壁的沖刷;確保造渣制度和熱制度的穩定;冷卻制度調整上要綜合統籌考慮,確保操作爐型的穩定。

(3)高爐護爐是一個長期的過程,要根據鈦平衡,時刻關注爐缸鈦的收支情況。高爐護爐是一個長期的過程,要根據鈦平衡,時刻關注爐缸鈦的收支情況。對于局部爐缸溫度高,達到警戒值后,休風堵風口是最有效的處理方法,可以遏制爐缸側壁環流對局部炭磚的沖刷。

5  參考文獻

[1]  楊國新,廖經文,張恰文,等.韶鋼7號高爐爐役后期高效治實踐[J].煉鐵,2017,36(5) :24-28.
