摘  要  針對爐體高熱負荷區域，基于銅冷卻壁的優良性能，開發了一種爐體新型冷卻結構，即在爐體高熱負荷區采用鑄鐵冷卻壁熱面鑲嵌銅冷卻條。這種爐體新型冷卻結構在1080m3等多座高爐上應用效果表明，新型冷卻結構具備冷卻強度大、有利于渣皮穩定的特點，能夠有效解決爐體高熱負荷區域冷卻設備損壞的問題，投資相對于銅冷卻壁大幅降低，是一種經濟而實用的新技術。

關鍵詞  高爐  冷卻壁  冷卻結構  爐腹  渣皮

如何能夠使得高爐高效、長壽是煉鐵工作者長期關注的課題。實踐表明，爐底爐缸和爐體高熱負荷區域是影響高爐長壽的關鍵因素，分別表現為爐底爐缸耐材的侵蝕和高熱負荷區域冷卻設備的損壞。后者雖然不像前者一樣，會直接導致高爐停爐大修，但也會對高爐產生很大影響:一是冷卻設備損壞后，導致冷卻設備漏水，一旦進入爐底爐缸區域，會對碳質材料發生碳素溶損反應，加劇耐材的侵蝕，進而影響到高爐的長壽；二是冷卻設備損壞，造成圓周爐墻厚度不一致，煤氣流分布受到影響，高爐操作準度加大，爐況不穩，技術經濟指標變差，進而影響到高爐的穩定順行。此外，更換損壞的冷卻設備不僅增加生產成本，而且降料面打水也會影響爐內耐材壽命。

針對爐體高熱負荷區域，基于銅冷卻壁的優良性能，開發了一種爐體新型冷卻結構，即在爐體高熱負荷區采用鑄鐵冷卻壁熱面鑲嵌銅冷卻條。

1  新型冷卻結構的開發

(1)高熱負荷區域工況。爐腹、爐腰及爐身下部高熱負荷區域工作條件極為惡劣，既有高溫煤氣和渣鐵的沖刷，又經受著高溫和多變的熱流沖擊；在原燃料條件較差的情況下，還要遭受堿金屬和鋅的侵蝕破壞，該區域的耐材很容易被侵蝕，根據操作經驗，此部位磚襯工作時間0.5～1年。因此，一代爐役中，此部位絕大部分時間依靠冷卻設備維持工作，如何通過合適的冷卻強度和合理的冷卻結構使渣皮快速形成、穩定存在是延長該區域壽命的關鍵。

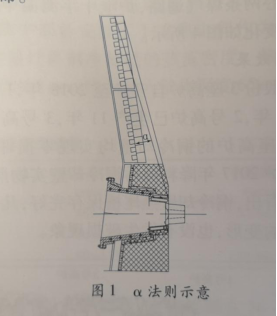

(2)爐腹區設計理念。風口回旋區的存在使?fàn)t腹區工作條件更為惡劣，爐腹區與風口帶能否合理銜接過渡對爐腹冷卻設備壽命的影響巨大。根據多年設計經驗，發現薄壁高爐風口帶應與爐腹區的合理過渡銜接技術，即爐腹區冷卻設備熱面頂點與風口中套上沿連線與冷卻設備熱面要保證合適的角度a(稱其為a法則，如圖1所示)，從而保證爐腹冷卻設備能夠穩定掛渣，并形成支撐，同時遠離風口回旋區，使得爐腹角具有一定自然調整范圍，保證冷卻設備的壽命。

(3)技術關鍵點。爐腹區設計盡量將α角控制在合理范圍內，使?fàn)t腹區的冷卻設備熱面盡量遠離爐內高溫區，并適當加大該區域的冷卻強度。大型高爐通常在此區域采用銅冷卻壁以増加冷卻強度，通過對部分大型高爐銅冷卻壁破損調査，認為銅冷卻壁熱面是平面結構，雖然冷卻強度大，掛渣迅速，但是，該種結構不利于渣皮的穩定，容易造成渣皮頻繁脫落，是冷卻壁機械磨損的主要原因。

基于銅冷卻壁的優良性能，開發了一種爐體新得型冷卻結構，即在爐體高熱負荷區采用新型組合式冷卻設備——鑄鐵冷卻壁熱面鑲嵌銅冷卻條，它繼承了板壁結合和薄壁爐襯的優點，并且充分發揮了銅的冷卻效果好的優點，在銅冷卻條周圍迅速形成的牢固渣皮相當于“錨固釘”，起到了“軟板”作用，渣皮更穩定，克服了銅冷卻壁過度冷卻及平面結構帶來的渣皮頻繁脫落、影響高爐操作的問題。

由于銅冷卻條間距可根據設計選擇，因此它不會過度冷卻，適應性更加廣泛，且投資遠低于銅冷卻卻壁(約為銅冷卻壁的20％)。此外，銅冷卻條采用鑄造工藝，克服了銅冷卻壁水管與本體焊接易開裂的缺點。

2  新型冷卻結構的應用

新型冷卻結構已在國內450m3、660m3、1080m3、1380m3等多座高爐上成功應用。下面重點闡述在國內兩座1080m3高爐上的應用情況。

某廠兩座1080m3高爐投產兩年后，爐底、爐缸溫度正常，但是爐腹區冷卻壁損壞嚴重，高爐操作指標嚴重惡化，生產效率降低，燃料比大幅升高，高爐得不到強化、對煉鋼等工序產生影響。

(1)冷卻方式。兩座1080m3高爐于2012年11月投產、爐型及配置完全相同，冷卻水為軟水密閉循環系統+工業水開路循環系統，其中，軟水密閉循環系統用于冷卻爐體冷卻壁、爐底、風口大套，冷卻壁采用一串到頂?shù)睦鋮s方式，爐底與風口大套串聯;工業水開路循環系統用于冷卻風口中套、小套、爐頂打水、爐喉鋼磚及十字測溫等。

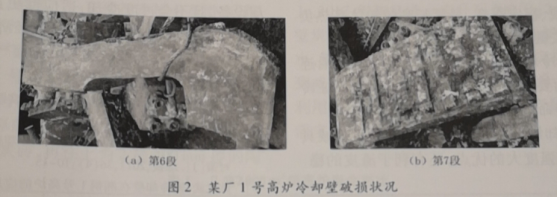

(2)冷卻壁破損狀況。1號高爐爐腹第6段冷卻壁圓周共38塊，雙層冷卻水管結構，熱面直管為Φ70x8，冷面蛇形管為Φ51x6，壁體材質為鑄鋼ZG230-450。該段冷卻壁損壞嚴重，熱面水管有一半露出壁體，且壁體熱面下部已被燒掉[見圖2(a)]。位于熱面的直管共152根，漏水107根，破損率為70.4％，位于冷面的蛇形管共38根，漏水4根，破損率為10.5％。爐腹第7段冷卻壁圓周共40塊，單層冷卻水管結構，內鑄直管為如Φ70x8，材質為鑄鋼ZC230-450，共漏水12根，破損率為7、5％。第7段冷卻壁壁體也有磨損，但水管沒有露出[見圖2(b)]。

(3)冷卻壁破損原因。該高爐原設計為薄壁爐襯結構，爐缸直徑為7600mm，爐腰直徑為8800m，爐腹角為79.726°，爐身角為83.645°，高徑比為2.625，20個風口，2個鐵口。從設計角度看，該高爐內型設計欠佳:①爐腹角過大，冷卻壁熱面不易掛渣，壁體不能得到有效保護;②冷卻壁鑲磚熱面緊貼高爐內型，造成爐腹區冷卻壁壁體熱面過于靠近爐內，風口回旋區產生的高溫氣流將第6段冷卻壁下部燒壞，導致水管燒穿。為了避免向爐內漏水，生產上采取控水措施，造成第6段冷卻壁冷卻強度下降，壁體熱面溫度高于鑄鋼冷卻壁的耐熱溫度，壁體耐磨性能下降，磨損嚴重;第6段冷卻壁嚴重磨損導致第7段冷卻壁下部的冷卻強度不足，因而下部磨損相對較輕。

(4)中修改造。本次中修爐腹區域采用鑄鐵冷卻壁鑲嵌銅冷卻條的新型結構，將第6段冷卻壁改為單層水管，熱面鑲嵌兩層銅冷卻條，第7段冷卻壁熱面靠近爐売，熱面鑲嵌一層銅冷卻條，燕尾槽內搗打碳化硅搗打料，熱面砌筑耐火材料。改造后，冷卻壁熱面與爐殼平行，風口組合磚上方耐材加厚，壁體熱面遠離爐內高溫區，再加上銅冷卻條冷卻強度較大，且凸出冷卻壁壁體熱面50～100mm，能夠顯著增加渣皮穩定性，有效保護爐腹冷卻設備。

本次中修使用3層銅冷卻條，第1、2層間距為600mm，第2、3層間距為950mm，銅冷卻條管為Φ60x10，水速約為2m/s，單根水管的冷卻水量為9t/h采取上下三層串聯的形式(如圖3所示)，水頭數共40根，銅冷卻條水管與外部配管采用單接口管箍進行連接。

鑄鐵冷卻壁安裝后，將銅冷卻條插入冷卻壁熱面預留的四槽內(見圖4)，銅冷卻條與冷卻壁壁體之間的縫隙用碳化硅搗打料填充。銅冷卻條水管外部焊接鋼套，以便于現場焊接水管密封罩。

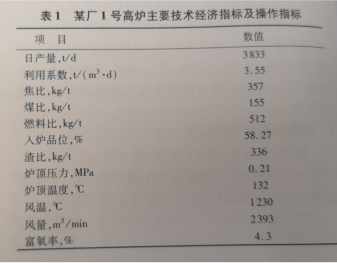

(5)應用效果。2015年1月對兩座高爐進行快速中修，爐腹區采用新型冷卻結構，有效解決了爐腹區冷卻壁損壞嚴重的問題。3月投產以來，高爐穩定順行，兩座高爐生產狀況基本相同，技術經濟指標較好，5月平均燃料比為503kg/t，日均產量為3800t/d，最高可以達到3850d，燃料比在515kg/t以下(見表1)。

目前，高爐本體溫度正常，第6、7段冷卻壁溫度均維持在65℃左右，爐底溫度為294℃，爐基溫度為92℃。通過本次中修改造，高爐的各項指標均得到了大幅改善，解決了該廠之前煉鐵產能不匹配的問題。

3  結語

(1)采取合適的冷卻強度和合理的冷卻結構使得渣皮快速形成、穩定存在，是延長高爐爐體高熱負荷區域壽命的關鍵。

(2)爐腹區冷卻壁熱面頂點與風口中套上沿連線與冷卻壁熱面要保證合適的角度a，從而保證冷卻設備的使用壽命。

(3)新型冷卻結構應用于高爐高熱負荷區域具備銅冷卻壁冷卻強度大的優點，還有利于渣皮的穩定，能夠有效保護爐腹、爐腰和爐身下部等高溫區冷卻設備，且不會過度冷卻，適應性更加廣泛，投資相對于銅冷卻壁大幅降低，是一種經濟而實用的新技術。
