蘇愛民

(河北鋼鐵集團宣鋼公司煉鐵廠，河北宣化075100)

摘 要  對宣鋼1號高爐爐役后期穩產高產實踐進行了總結。針對1號高爐爐役后期設備老化、冷卻壁破損、爐缸側壁溫度升高等不利因素，通過加強原燃料檢查及篩分管理、維持較高的風速和鼓風動能、上部?jī)?yōu)化布料矩陣、采用大礦批、細化爐前出渣鐵管理、加強薄弱設備的重點維護等措施達到了自開爐以來最好的生產狀態，實現了高爐長壽及穩產高產。

關鍵詞  原燃料  鼓風動能  布料矩陣  長壽

宣鋼1號高爐（2500m3)于2008年3月15日建成并投產，設計爐齡15年，至今已經實現爐齡10年，單位爐容產量7764t/m3,高爐已進入爐役后期。高爐上部冷卻壁水管破損增加，漏水冷卻壁共計16塊，22根水管；1#鐵口區域爐缸碳磚溫度T559數次階段性大幅度升高，最高達到563℃；熱風爐蓄熱室和格子磚渣化嚴重導致風溫水平偏低，平均風溫1000℃左右，這些因素都影響著高爐穩定順行和強化冶煉。2017年高爐主要技術經濟指標如表1所示。

針對爐役后期生產特點，廠及作業區技術人員通過技術攻關，主要從原燃料管理、送風制度、裝料制度、熱制度等入手，采取了一系列優化措施，實現了高爐長周期穩定順行，高爐風量及產量創出歷史最好水平。

1  高爐爐役后期穩產高產技術措施

1.1  做好原燃料檢查及篩分管理

精料是實現高爐高產、優質、低耗、長壽的基礎，但基于目前的企業生存壓力和自身?xiàng)l件的限制，不可能達到真正的精料水平，因此，在目前原燃料條件下，只能力求原燃料質量的相對穩定。對于爐役后期的爐況，保證原燃料質量穩定和合理粒級爐料入爐更為重要。

1.1.1及時掌握原燃料變化，做好應對措施要求爐內工長每班至少兩次對原燃料質量和稱量進行檢查，隨著外進焦比例增加，爐內工長的看料工作由高爐料槽延伸至料場，外進焦炭水分測定由每天一次增加至每班一次，并將原燃料詳細性狀信息以文字和圖片形式發往原燃料管理微信平臺，以便正工長和作業區工藝技術人員及時掌握各種信息指導高爐操作，防止由于原燃料偏析導致高爐爐況波動。

1.1.2  強化篩分管理

降低入爐料含粉率，要求槽下在不耽誤上料的前提下盡量控制閘門開度以保持較長時間的過篩，保證篩好、篩透，并抓好篩網清堵工作，焦炭振動篩由原來的每班清篩一次改為二次，并及時拉空焦粉，以防焦粉頂篩，減少焦粉入爐量。

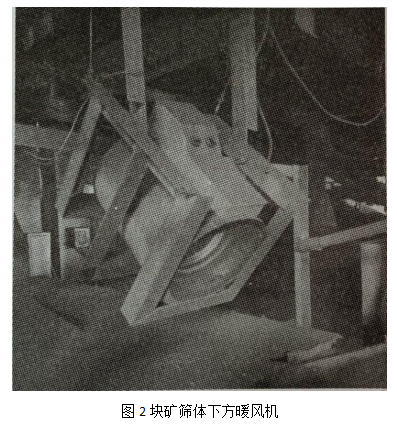

針對塊礦有遇降雨含泥粉增加篩分困難，采取了在塊礦篩體下方及上方各安裝暖風機一部，如圖1,圖2所示。遇有降雨或塊礦潮濕篩分困難，開啟暖風機烘烤篩體，有效地減少了堵篩現象，降低了塊礦含粉率。

1.2  送風制度調整

送風制度直接關系到爐況穩定、順行，并決定初始煤氣流在爐缸的分布狀況，合理的爐缸初始煤氣流是確保高爐生產穩定、順行的基本條件。送風制度同時也影響到高爐冶煉進程，其內容主要包括風量、進風面積、風溫、風速以及鼓風動能等[1]。

爐役后期，由于漏水等原因?qū)е聼釗p增加，爐缸溫度及熱量不足，爐缸不活，爐缸側壁溫度階段性升高，保持足夠的鼓風動能和風口回旋區深度，吹透中心，活躍爐缸更為重要。

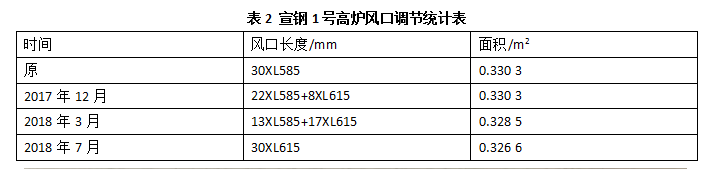

1號高爐利用定修機會，逐步縮小風口面積，同時使用長風口，風口面積由0.3303m3逐漸縮小至現在的0.3266m3,風口長度由585mm全部調整為615mm,如表2所示。

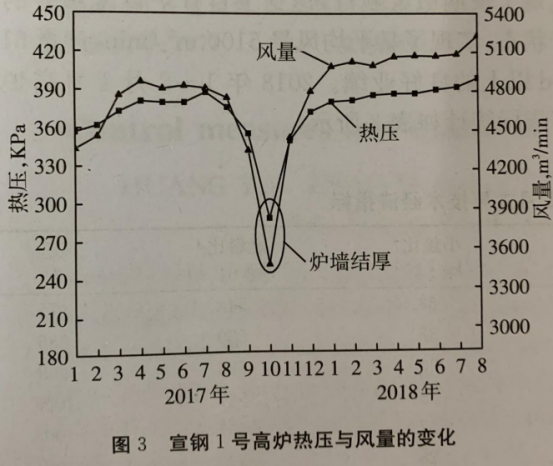

實施后，高爐實際風速提高至250m/s以上、鼓風動能110~120kJ/s,爐缸工作狀態改善，全爐壓差降低；風口縮小后，入爐風量不但沒有降低，反而有了明顯提升，其風量與熱壓變化趨勢如圖3所示。通過風口的調整，使燃燒帶回旋區向爐缸中心延伸，改善爐缸滲透性，縮小爐缸工作死區，減少爐缸側壁鐵水環流沖刷，保護了爐缸側壁薄弱點。

1.3  裝料制度調整

隨著1號高爐進入爐役后期，高爐的設計爐型與操作爐型產生了很大的差異，爐腰、爐腹內襯受渣鐵侵蝕嚴重，高爐內型直徑變大，實際高徑比減小，邊緣氣流易發展，中心氣流易受抑制[2]。1號高爐上部冷卻壁破損較為嚴重，原燃料切換頻繁，高爐軟融帶位置、厚度不穩定，邊緣氣流易發展；加之先天設計原因，燒結機距高爐距離遠，燒結礦轉運次數多，導致燒結礦入爐粒度小，高爐反應中心氣流偏弱。

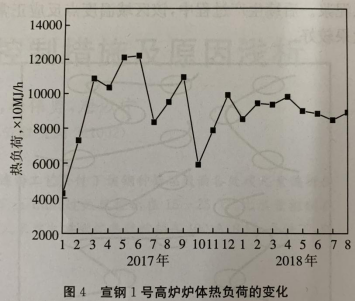

為此，高爐需要盡可能地強化中心、控制邊緣，實現倒V型軟融帶的穩定存在，增加焦窗數目、改善透氣性。具體調整過程中，通過外移礦石，增加最外環礦石圈數，同時將礦5環改為礦4環，減輕中心焦炭負荷；焦角內移，增加中心焦角圈數，布料矩陣由C109876402.3321逐步演變?yōu)镃103314.5010987,調整后中心氣流增強，邊緣氣流穩定，抵抗原燃料變化的能力提高。其爐體熱負荷穩定在85000~100000MJ/h,有效地減少了由于熱負荷大幅度波動導致冷卻壁水管燒漏的現象，其爐體熱負荷變化趨勢如圖4所示。

同時隨著高爐全爐壓差降低及風量水平提高，為擴大礦批創造了條件，1號高爐礦批目前正常情況下保持在67~69t,采用大礦批后，料層變厚，軟熔帶焦層的厚度增加，料柱的層數減少，界面效應降低，透氣性增加，也有利于穩定上部煤氣流分布。

1.4  熱渣制度調整

在日常生產中，以鐵水物理熱和化學熱的高低作為熱制度評價的指標[3]。保持充足的渣鐵物理熱，不僅活躍爐缸，而且可以改善渣鐵的流動性，減少高爐冶強提高后渣量增加對冶煉造成的不利影響。

1號高爐通過適當提高爐渣堿度，二元堿度R控制在1.15~1.20范圍內；降低生鐵含硅，[Si]

0.25%~0.40%(原0.30%~0.45%),控制鐵水溫1490~1510℃，保證高爐正常冶煉所需的爐缸熱量、爐缸熱交換和還原反應正常進行。保持高頂壓230~235kPa,壓差≤170kPa,改善爐況順行和煤氣熱能利用，發展間接還原，抑制直接還原，減少爐塵吹出量，保證低硅冶煉下爐溫穩定。

1.5  加強爐體維護管理

1.5.1  安裝微型銅冷卻器

微型銅冷卻器主要安裝在冷卻壁破損比較集中的地方，以增強冷卻效果，使周圍能迅速形成渣皮，保護冷卻壁不被繼續燒損。這樣可以有效降低爐皮溫度，保護爐體的安全，而且有利于煤氣流的合理分布、穩定爐況順行。

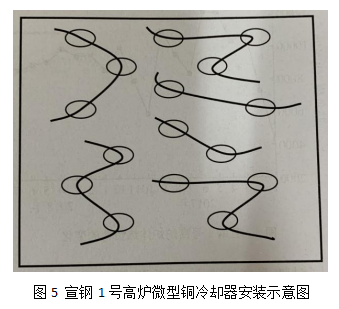

2017年12月18日高爐休風對7段31#冷卻壁采用鉆孔方法安裝了16個微型銅冷卻器，如圖5示意圖所示，同時加裝微型銅冷卻器水溫差監測系統，并現場加裝視頻監視器保證爐體安全。待出水正常后，從微型銅冷卻器灌漿孔灌入高鋁質硬質壓入泥漿。后續生產過程中，該區域溫度點反應正常，效果較好。

1.5.2  定期灌漿造襯，加強維護

(1)根據檢查情況和收集的信息，提前確定好灌漿部位，制定完善的灌漿方案，遇有休風機會便進行灌漿。

(2)灌漿過程中盡量做到勻灌、廣灌、邊焊邊灌，杜絕在一個孔集中灌，灌漿前后應進行檢查評價。灌漿過程中必須嚴加控制，以防止灌漿壓力過高對墻體產生危害，一般灌漿壓力不宜超過1.5MPa[4]。2應用效果

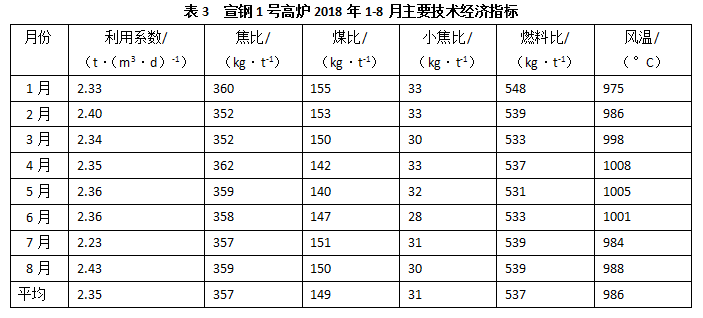

宣鋼1號高爐通過優化爐役后期各項操作制度，形成了適應爐役發展的操作控制技術體系，高爐實現了長期穩定順行，達到了自開爐以來最好的生產狀態，實現了日平均風量5100m3/min,產量6100t/d以上的良好業績。2018年1~8月1號高爐經濟指標統計如表3所示。

3  結語

宣鋼1號高爐結合自身原燃料條件和生產狀況，在爐役后期設備老化，冷卻壁破損和爐缸側壁溫度階段性升高的情況下，通過積極調整，摸索出了適合其爐役特征的操作制度和生產管理模式，實現了爐役后期爐況順行及穩產高產。

(1)爐役后期通過調整風口布局，保持較高的實際風速和鼓風動能，保證爐缸活躍，是減緩爐體侵蝕和實現爐況穩定的關鍵。

(2)在爐體設備破損較為嚴重情況下，上部布料矩陣要以堅持開放中心，穩定邊緣煤氣流為指導方針，配合大礦批，維持爐體熱負荷的穩定，保證爐體安全才能實現強化冶煉。

(3)穩定渣鐵物理熱和化學熱，保持充足的爐缸熱量，減少熱制度和造渣制度的波動，是實現爐況順行和穩產高產的保證。

4  參考文獻

[1]  徐永剛，李萬忠.酒鋼7號高爐爐役后期的合理操作制度[J].煉鐵，2018,37(1):16-19.

[2]  劉洪新，王浙航，杜運來.唐鋼1號高爐銅冷卻壁水管損壞后的安全生產[J].煉鐵，2016,35(1):11-14.

[3]  李森，李曉東，杜運來.昆鋼2500m3高爐低品位冶煉操作實踐[C]//第十四屆全國大高爐煉鐵學術年會論文集.甘肅：中國金屬學會，2013:344-348.

[4]  鄒忠平，項鐘庸.高爐操作維護與爐缸長壽的探討[J].中國冶金，2013,23(7):17-20.
