李永強   秦希黎  丁洪海   梁   科

摘  要   本鋼7號高爐爐缸2段冷卻壁熱流強度最高達213MJ/（㎡·h），且7-10段銅冷卻壁漏水嚴重，被迫停爐大修。停爐大修期間進行了破損調查，結果表明：爐缸侵蝕呈“象腳”狀；侵蝕最嚴重的區域為2~5號風口下方，炭磚最小殘厚340mm；熱流強度最高區域為26~27號風口下方，熱流強度213MJ/（㎡·h），炭磚最小殘余厚度390mm。

關鍵詞  高爐  爐缸  熱流強度  冷卻壁  破損調查

本鋼7號高爐（2850m3）于2005年9月5日投產。在爐役后期，因爐缸2段冷卻壁熱流強度過高【最高達213MJ/（㎡·h）】 及爐體7~10段銅冷卻壁破損漏水，嚴重影響生產安全，于2017年8月1日進行大修，一代爐役壽命11年11個月，單位爐容產鐵量9350t/m3。大修期間，進行了爐缸破損調查。

1  爐役后期生產狀況

在爐役后期，爐缸微小溫差自動測量系統投入使用，七號高爐產量與部分冷卻壁熱流強度變化情況，如圖1所示。2016年6月20日二號鐵口下方122號水管所在的2段冷卻壁熱流強度上升至122.MJ/.(㎡·h)。10月8日，2段171號等數根水管所在的冷卻壁熱流強度大幅上升，采取了一系列應急措施，控制冶煉強度，并在熱流強度較高的區域安裝碳磚熱冷面熱電偶進行監控，同時對手動測量水溫差偏高的水管進行增補自動測溫熱電偶，如150號水管等，其最高測得熱流強度為213MJ/（㎡·h），嚴重影響高爐技術指標和生產安全。

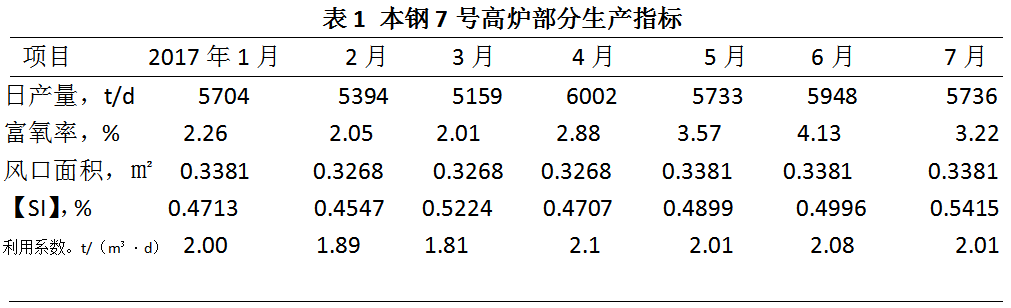

由于爐缸后期爐缸熱流強度過高，7號高爐采取縮風口、堵風口、減富氧、提爐溫、釩鈦礦護爐等等一系列措施。導致產量和指標受到很大程度的影響（見表1）。

2  爐缸破損調查

7號爐缸采用“國產陶瓷杯+UCAR小塊碳磚水冷爐底”復合結構。在爐底封板搗一層高導熱系數的碳素搗料并找平，爐底共五層國產大塊碳磚，從下到上滿鋪2層石墨磚及3層半石墨碳磚。爐缸環砌43層UCAR熱壓小塊碳磚，上部采用17層國產siN4-SIC磚和2層剛玉磚。陶瓷杯杯底采用2層剛玉莫來石磚，杯壁由1層剛玉莫來石組合磚構成，從而在爐底爐缸內側形成陶瓷質杯體。

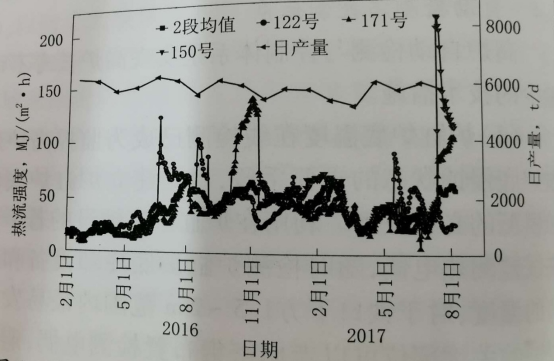

圖1  本鋼7號高爐產量與部分冷卻壁熱流強度的變化

2.1 鐵口以上區域

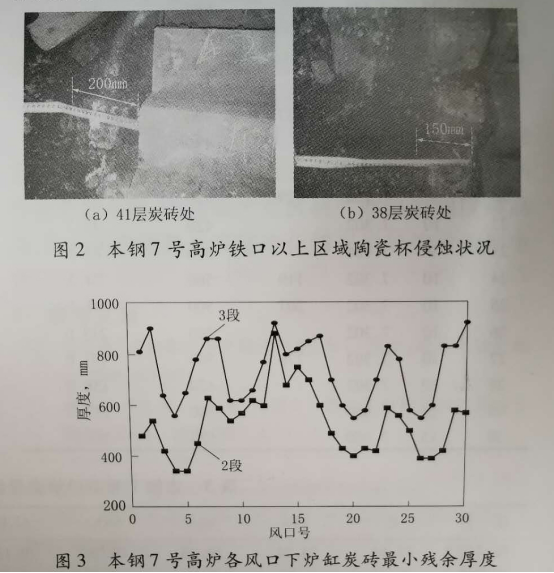

鐵口區工作條件惡劣，渣鐵環流沖刷是爐缸破損的主要原因，鐵口是環流的終點，因此鐵口是爐缸破損情況的分界線。在實際調查中，鐵口以上區域存在陶瓷杯，殘存厚度150~200mm不等，原始厚度340mm，相對而言，是高爐爐齡的非限制環節。圖2為鐵口上方，24號風口下41層UCAR碳磚和12號風口下38層UCAR碳磚處陶瓷杯侵蝕狀況。

2.2 鐵口以下區域

鐵口以下區域，受渣鐵沖刷侵蝕影響，破損情況較為嚴重。爐役后期安裝水溫差測量系統顯示爐缸2段冷卻壁熱流強度最高，熱流強度較高的水管號為：4、7、12、21、23、26、149、150、151、154、156、157、160、162、171、183，其中157號水管所在冷卻壁熱流強度最高達 213MJ/（㎡·h）。上述水管分布區域為：2號鐵口下方、3號鐵口下方和2~5號風口區域。

爐缸環流復雜，侵蝕原因眾多，導致各層炭磚侵蝕層度不同。爐役后期通過安裝水溫差測量系統，顯示爐缸1段和4段冷卻壁熱流強度最低，2段和3段冷卻壁處炭磚侵蝕情況，經破損調查，取各風口下2段和3段冷卻壁炭磚殘余最小殘余厚度，在侵蝕程度較輕的部位二者差距不大，表明爐缸炭磚破損主要受2段冷卻壁區域渣鐵環流沖刷侵蝕所致。

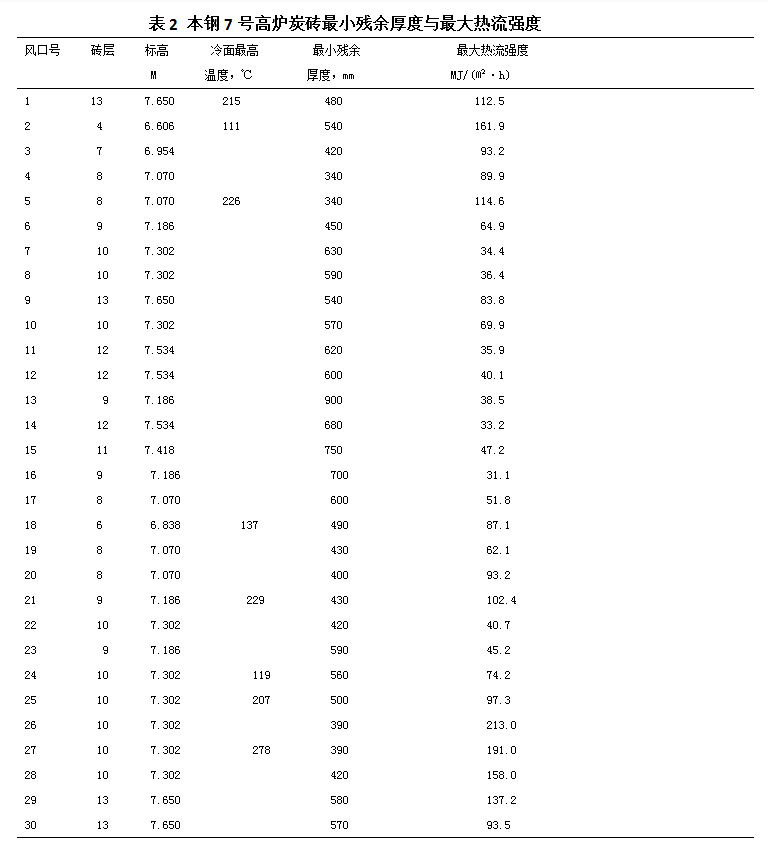

經現場測量，爐缸侵蝕最嚴重的位置為2段冷卻壁中部，UCAR炭磚的第4~13層，即陶瓷墊與陶瓷杯拐角處的“象腳”區域。為直觀判斷爐缸側壁侵蝕情況，并與熱流強度在線監測系統和炭磚冷面熱電偶進行對比分析，整理各風口下2段炭磚侵蝕最小殘余厚度，停爐前2段冷卻壁最大熱流強度和部分炭磚冷面最高溫度見表2，圓周方向分布如圖4所示。

由表2和 圖4可以看出：①炭磚最小殘余厚度和最大熱流強度基本吻合，但因水溫差測量系統取點局限性和各風口下侵蝕最薄弱位置高低不同，侵蝕最嚴重區域并非熱流強度最高點；②經現場實測，侵蝕最嚴重的區域為2~5號風口下方，熱流強度114.6MJ/（㎡·h），最小殘余厚度340mm；熱流強度最高區域為26~27號風口下方，熱流強度213MJ/(㎡·h)最小殘余厚度390mm；③2017年2月，為對熱流強度較高區域進行二次監護，在該區域安裝8支炭磚冷面熱電偶，因安裝時間較早，未能與停爐前熱流強度最高區域進行對應。

2.3  爐底爐缸耐材

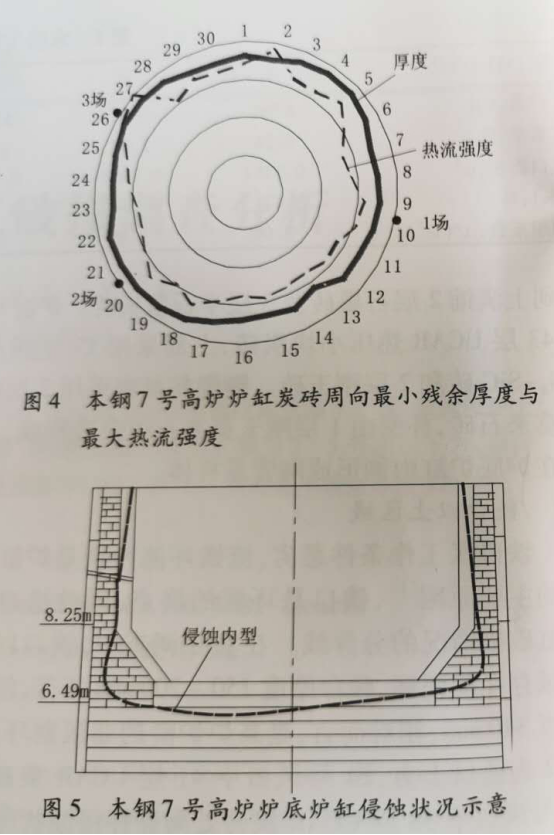

7號高爐為水冷爐底，一代爐役累計生產鐵水2691萬T。經停爐后觀測，爐底沿2號鐵口的爐缸縱剖面侵蝕狀況大體如圖5所示。由圖5可見：高爐爐底呈平緩“鍋底”形侵蝕，受2號和3號鐵口相對集中影響，鍋底中心向2號和3號鐵口方向偏移，侵蝕最嚴重的鍋底中心距離爐墻5m（爐缸直徑11.6m），第5層爐底石墨磚剩余厚度250mm，侵蝕非嚴重區域部分陶瓷墊殘余，是第一代爐役的非限制性環節。

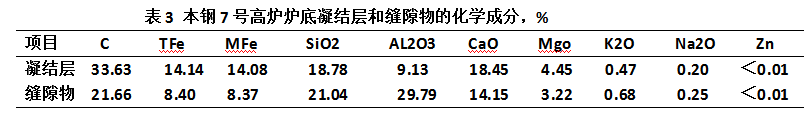

在破損調查中發現，在爐底凝結層下的大塊半石墨磚因渣鐵溶蝕固結成一個整體，而1號鐵口方向殘余的部分陶瓷墊沒有固結。在凝結層下的爐底大塊炭磚中物質取樣分析見表3，表明熱應力和渣鐵對爐底炭磚的滲透侵蝕仍然是爐底破損的首要因素。

2.4  爐底封板

爐底炭磚清理完畢后，對爐底封板進行探傷過程中發現，爐底封板與其下部澆灌的碳素搗料層大面積分離，局部鼓包上翹嚴重。最大鼓包處間隙為60mm，嚴重影響爐底水冷管的冷卻效果，加速了爐底炭磚的侵蝕速度，第二代爐役砌磚前進行了灌漿處理，防止產生安全隱患。

2.5  幾個突出問題

（1）鐵口處侵蝕問題。鐵口為爐缸環流的終點，越靠近鐵口處環流速度越大，侵蝕越嚴重，且出鐵時鐵口兩側環流在泥包根部變向，沖刷力較大，侵蝕越嚴重。因此，鐵口下方區域2段炭磚侵蝕相對嚴重，且薄弱位置偏上。經統計，1號鐵口累計過鐵量899萬T，2號鐵口累計過鐵量880萬T啊，3號鐵口累計過鐵量910萬T，各鐵口出鐵情況相對平均。但因2.3號鐵口夾角72°，距離較近，出鐵時互相影響，侵蝕情況較1號鐵口嚴重。

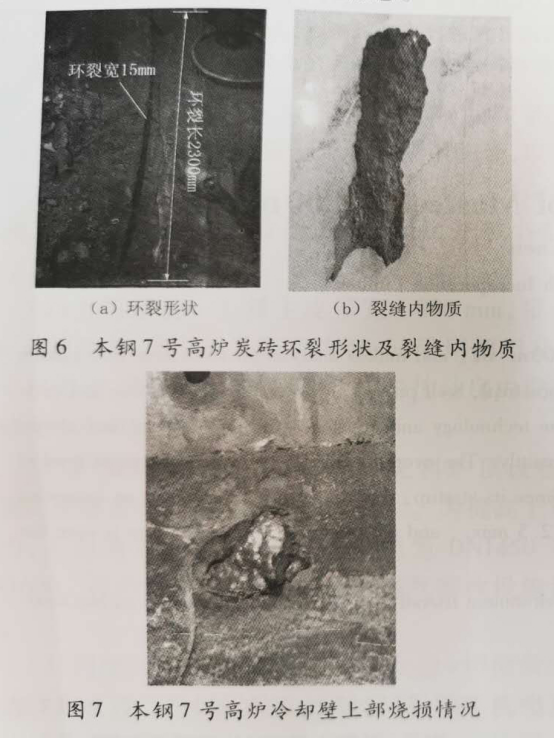

（2）炭磚環裂問題。破損調查過程中發現，由于熱應力作用，在2號和3號鐵口之間，第7層UCAR炭磚處存在環裂現象（見圖6）。環裂長度2300mm，裂縫寬度15mm，距離冷卻壁650~800mm，裂縫內有金屬鋅。環裂導致炭磚傳染效果差，溫度場不均勻，侵蝕反應劇烈，侵蝕速度加快。

（3）局部嚴重破損問題。在破損調查過程中發現，因砌筑和炭磚質量等原因，在29號風口下方，爐底大塊炭磚與第1層UCAR炭磚處存在“鉆鐵”現象，造成第一段冷卻壁上部燒損，燒損區域直徑200mm（見圖7），雖未燒壞冷卻水管，但嚴重威脅到爐殼安全，存在重大安全隱患。

3   爐缸破損原因分析

通過對爐缸破損調查分析，本鋼7號高爐爐缸鐵口以上區域和爐底耐材受侵蝕情況是第一代爐役壽命的非限制環節，爐缸陶瓷墊與陶瓷杯拐角處的“象腳”狀侵蝕是引起2段冷卻壁熱流強度升高的主要原因?；仡櫟谝淮鸂t役的生產過程，分析導致爐缸“象腳”狀侵蝕的原因主要有以下幾個方面。

（1）7號高爐第一代爐役壽命11年11個月，爐役期間基本都在高效生產，第一代爐役單位爐容產鐵量9350t/m3，大量的渣鐵環流導致爐缸側壁沖刷侵蝕。

（2）2008年之前，7號高爐順行狀態較差，崩懸料頻繁，風口和冷卻壁漏水嚴重，滲透至爐缸炭磚區域的漏水將炭磚表面氧化，形成疏松的熱阻層，影響爐缸炭磚的傳熱效果，加速了炭磚的侵蝕速度。200年之后，采用“中心加焦”的布料模式，順行情況得到改善，但“中心加焦”布料模式下爐缸中心死焦堆肥大，勢必加劇環流強度，引起“象腳”侵蝕。

（3）2012年，國內鋼鐵形式下行，受降成本壓力的影響，原燃料條件直轉直下，焦炭主焦煤配比大幅下降，導致成品焦還原性較高，冷熱態強度較差，使爐缸中心死焦堆透液性變差，進一步加劇了鐵水環流的速度和環流量。

（4）高爐設計方面，7號高爐第一代爐役爐缸冷卻壁冷卻比表面積僅為0.7。遠低于同級別高爐的1.0；爐缸冷卻壁設計水速偏小，僅為1.4m/s，第二代爐役爐缸冷卻壁設計整改后水速為2.1m/s。二者均導致爐缸冷卻強度偏低，加速了2段高溫環流區的沖刷侵蝕。

4  結語

（1）7號 高爐因爐缸側壁熱流強度過高而被迫大修。停爐后通過對碳磚殘余厚度的測量，2段冷卻壁中部陶瓷墊與陶瓷杯拐角處侵蝕最為嚴重，侵蝕最嚴重的區域為2~5號風口下方，炭磚最小殘余厚度340mm，熱流強度最高區域為26~27號風口下方，熱流強度213MJ/(㎡·h)，炭磚最小殘余厚度390 mm。

（2）高爐爐底呈平緩“鍋底”形侵蝕，鍋底中心向2號和3號鐵口夾角方向偏移，侵蝕最嚴重的鍋底中心距離爐墻5m，第5層爐底大塊炭磚剩余厚度250mm；由鍋底中心向四周侵蝕逐漸減弱。

（3）炭磚最小殘余厚度和最大熱流強度基本吻合，但因水溫差測量取點局限性和侵蝕最薄弱位置高低不同，侵蝕最嚴重區域并非熱流強度最高點，但仍可根據熱流強度變化情況指導爐役后期生產。

5  參考文獻

【1】周傳典。高爐煉鐵生產技術手冊【M】，北京：冶金工業出版社，2008：443—451.

【2】徐萬仁，朱仁良，張東來，寶鋼2號高爐爐缸側壁侵蝕原因及控制實踐[J] 鋼鐵，2007，42（1）；8-11.
