摘  要：針對舞鋼1260m3高爐爐缸長壽維護的措施及效果進行了分析總結。對高爐內部耐材受損以及低爐溫操作導致?tīng)t缸侵蝕加快，爐缸局部溫度持續升高的問題，采取灌漿、建立爐缸侵蝕模型、加強冷卻制度管理、加強鐵口維護，調整送風制度等措施進行維護處理，使?fàn)t缸溫度逐步得到控制并逐步降至正常值以?xún)?nèi)，高爐安全生產得到了保障，爐缸維護效果顯著。

關鍵詞：爐缸  長壽  侵蝕 維護

2014年3月6日，舞鋼1260m3高爐開爐。舞鋼高爐爐缸采用復合爐底結構，即熱壓炭磚加陶瓷杯組合結構，高爐開爐前兩年陶瓷杯一直存在，隨著冶煉的進行，陶瓷杯逐步被完全侵蝕，高爐在投產兩年后，即2016年7月份開始，高爐爐缸局部溫度快速升高，個別溫度點已經達到了行業的警戒值。本文針對舞鋼高爐爐缸長壽維護采取的措施及效果進行總結分析。

一  高爐生產前后對高爐長壽狀況的影響

1、投產前狀況對長壽的影響

舞鋼1260m3高爐是舞鋼公司唯一一座高爐，擔負著為公司提供鐵水（日產鐵水3500噸）和高爐煤氣（日產煤氣500萬立方米）的任務，高爐的重要性不言而喻。由于高爐開爐前擱置了三年（未進行烘烤），內部耐材部分受損（其內部結晶水受溫度影響熱脹冷縮）。

2、投產后狀況對長壽的影響

舞鋼1260m3高爐開爐后短短4個月，各項經濟指標迅速改善提升，6月份產鐵達到9.9萬噸，利用系數達到2.7，超出設計水平，隨后在2015年1月9日因高爐爐頂打水，導致高爐大涼一次，采取附加凈焦，配加螢石等措施進行恢復爐況，后期爐況一直不穩定，尤其在3月1日計劃休風后，爐況一直難行，在生產過程中，低硅低物理熱時間較長，導致?tīng)t缸長期處于欠熱狀態，加之鐵口維護不到位，渣鐵排放困難。同年5月1日因高爐出管道氣流導致高爐大涼一次，而兩次爐涼加上中間較長時間的低硅低物理熱操作，不但使?fàn)t缸死料柱的狀態、大小和透液性發生變化，加速了渣鐵對爐缸側壁的沖刷，并且造成死料柱下沉，死料柱下沉到爐底，鐵水難已穿過，鐵水環流加劇，爐缸側壁侵蝕加劇。

二  爐缸長壽的維護

1、建立合理的灌漿制度

冷卻壁與爐殼之間因出現空隙而串煤氣，造成爐殼過熱甚至安全問題；炭磚與冷卻壁之間形成氣隙熱阻，造成爐內熱量傳不出來，炭磚溫度升高，給爐缸安全造成威脅。利用休風機會對存在氣隙的部位進行壓漿處理是目前普遍采用的方法。但是也應看到，目前的灌漿操作仍缺乏科學的指導，一旦操作不當將成為爐缸燒穿事故的誘因，與高爐其他部位灌漿不同，爐缸內存在炙熱的渣鐵水，過大的灌漿壓力不但會造成冷卻壁損壞、爐缸整體砌磚結構變形，形成鐵水滲入通道，甚至在侵蝕嚴重部位直接破壞磚襯；而灌漿壓力過小，很多區域泥漿填充不到，達不到預期效果，所以建立合理的灌漿制度至關重要。

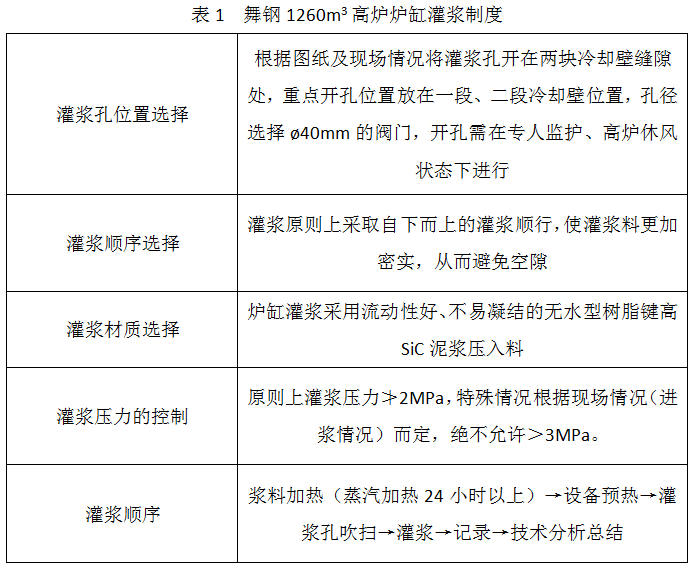

結合舞鋼1260m3高爐爐缸結構特點，制定了詳盡的爐缸灌漿制度，見表1。

通過灌漿機制的建立，2016年舞鋼1260m3高爐共計爐缸灌漿3次，有效的消除了爐缸煤氣逸散的現象；尤其是9月9日的爐缸灌漿后，爐缸高溫區溫度明顯下行，效果十分明顯。

2、爐缸侵蝕模型的建立及應用

（1）爐缸侵蝕模型計算的建立依據如下：

a、爐缸處于相對穩定的一維傳熱狀態，根據熱傳導的相關原理進行計算；

b、對于爐缸側壁而言，其熱量被冷卻水帶走，公認的爐缸碳磚的侵蝕線為1150℃等溫線，鐵水在1150℃時才能形成粘稠的保護層，進而阻止或減慢爐缸碳磚的進一步侵蝕；

C、侵蝕模型的計算主要依據：熱電偶淺點插入深度（130mm）、熱電偶深點插入深度（280mm）、碳磚導熱系數選定（9w/m?k）、熱面溫度選擇（1150℃），最終根據兩點溫差及導熱系數計算出1150℃等溫線（侵蝕線）的位置；

d、將這些數據通過曲線繪出趨勢圖，從而實現對爐缸侵蝕狀態的動態管理。

（2）爐缸侵蝕模型的應用

a、應用一

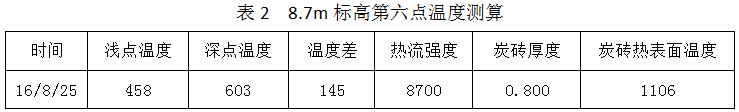

2016年7月底舞鋼1260m3高爐標高8.7m第六點爐缸溫度持續升高，8月29日最高點溫度上升至580℃，嚴重威脅著爐缸工作的安全。根據爐缸侵蝕模型的情況，對相關高溫區進行測算，計算出炭磚厚度800mm（為原始厚度），未侵蝕到炭磚，說明爐缸處于安全狀態。測算結果見表2：

從上表中可以看出，炭磚熱面溫度1106℃〈1150℃，所以炭磚未得到侵蝕，之所以爐缸溫度急劇上升，原因是爐缸內部陶瓷杯脫落，在沒有形成保護層（導熱系數低）期間，全由導熱系數較高的炭磚進行，最后爐缸側壁溫度上升較快。

根據測算未侵蝕到爐缸炭磚，所以的工作狀態安全可靠。

b、應用二

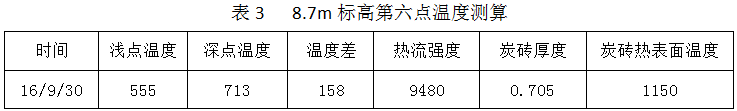

2016年9月25日起，舞鋼1260m3高爐標高8.7m第六點爐缸溫度最高點上升至713℃，同樣采用侵蝕模型進行測算，測算結果見表3。

根據測算，得出炭磚厚度已被侵蝕近100mm，為后續采取相關措施提供了理論依據，

C、應用三(爐缸侵蝕模型的實時監測)

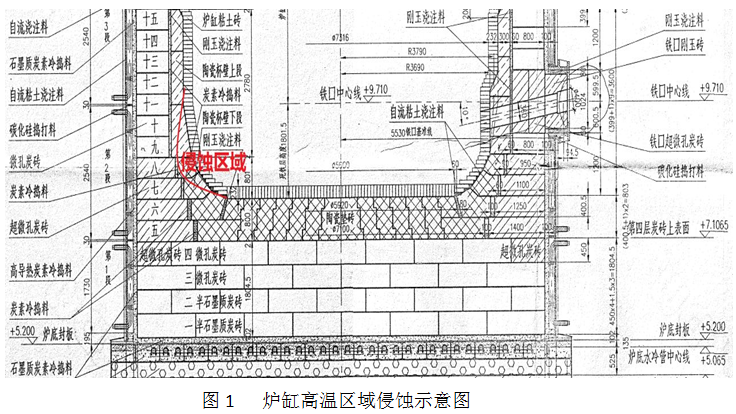

根據爐缸侵蝕模型的計算，針對爐缸西南側高溫區，繪制出爐缸侵蝕局部示意圖。

從上圖中可以看出舞鋼1260m3高爐西南側標高8.7m處，位于二段冷卻壁中段，有明顯的侵蝕，紅線代表保護層，尤其是第八層炭磚出現了局部侵蝕，為爐缸最薄弱環節，需進一步加強監護，如再有大幅度溫度攀升，需果斷采取措施。

3、冷卻制度管理

    本高爐軟水密閉循環冷卻水總量為4100m3/h，針對本高爐的冷卻制度，在管理方面執行以下措施：

（1）控制好進水溫度：

    進水溫度控制在36℃，水量控制在4100m3/h，每天密切注意爐身冷卻壁、熱負荷曲線的變化和渣皮脫落的情況，根據水溫差的實時情況，控制進水溫度使之維持在36℃，水溫差控制在3℃-3.5℃，以提高爐缸冷卻能力，在炭磚熱面形成渣皮凝結層，保護陶瓷杯侵蝕后的碳磚。

（2）監控好補水情況：

    隨時觀察膨脹管液位，以便于監測補水曲線變化。如有異常立即檢查軟水系統，找明原因，并且采取措施，防止事故發生，影響高爐壽命。

（3）加強與動力泵站聯系：

要求泵站定期清洗換熱器，保證軟水質量，防止質量不過關，使冷卻壁結垢，影響冷卻強度，造成高爐壽命直接的縮短，同時要求泵站穩定水量、水壓以及水溫，以防止大幅波動造成渣皮脫落和燒壞冷卻壁等情況。

（4）將二段第3、4塊冷卻壁冷卻水改為工業水冷卻，增大冷卻強度，更快的形成穩定保護層，降低爐缸炭磚侵蝕速度。

4、出渣出鐵管理

（1）出鐵管理：加強爐前管理，出凈渣鐵，爐前作業的好壞與爐況及爐缸側壁是相互影響的，對高爐生產強化和長壽非常重要，針對本高爐爐前設備的實際情況，主要采取的措施有：

    a、維護好鐵口：加強對鐵口泥套、開口機和泥炮的檢查維護，使之處于正常工作狀態；維持穩定且均勻的鐵口深度，實踐表明鐵口深度在2.8m~2.9m的水平最有利，減少兩個鐵口出鐵偏差，保證出鐵均勻，從而保證爐缸圓周方向的均勻性。

    b、選取合適的炮泥及套泥，考慮炮泥的透氣性，避免潮鐵口出鐵，也要考慮是否有利于泥包形成以及穩定，防止因泥包導致鐵口過深、過淺、跑泥甚至減風堵口等情況發生，避免因泥包因素而影響鐵口區域的爐缸側壁。

（2）抓好INBA系統沖渣管理：

加強對水沖渣的管理，每次鐵前對?；M(jìn)行檢查，及時清理粒化塔積渣和?；^，對轉鼓、1#2#皮帶、渣倉等多巡檢，多維護，對轉鼓篩網出現損壞利用鐵間隔及時組織更換，保證正常的出渣，避免了因沖渣導致的帶鐵堵口或者減風堵口，保證了高爐的正常渣鐵排放，防止高爐長期憋鐵憋渣，對高爐長壽提供有力的保障。

5、送風制度調整

利用高爐計劃休風期間，針對標高8.7m第六點（西南側爐缸側壁）爐缸溫度高現象，堵西南方向13#風口，西南方向12#、14#號風口由470mm加長至500mm，直徑由120mm改為110mm，風口面積由0.2344m2縮小為2339m2，以以達到增加風口回旋區長度，使風口回旋區向爐缸中心推進，活躍爐缸中心，降低環流對炭磚的侵蝕。

6、爐缸維護成效

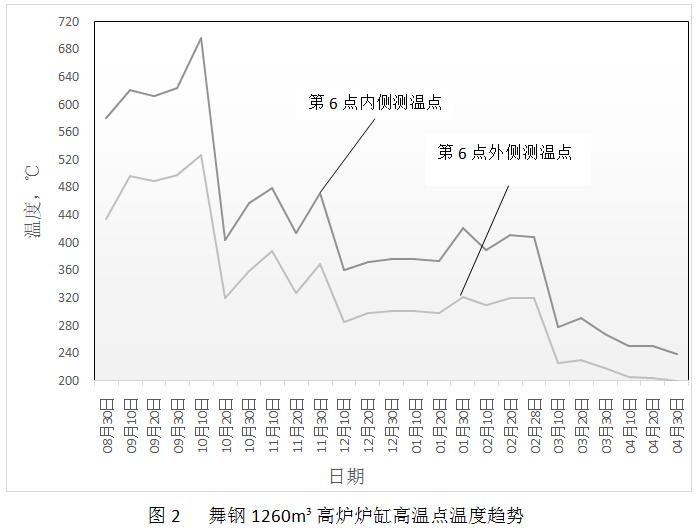

舞鋼1260m3高爐自2016年8月至2017年4月經過9個月的時間，采取以上措施對爐缸進行長壽維護，2016年10月20日以后爐缸溫度逐步得到控制，2017年3月之后爐缸溫度逐步降低至250℃以下，（如圖2）在爐缸溫度得到控制后自2016年12月之后高爐開始強化冶煉，2017年開始平均煤比達到170kg/t以上，期間爐況未發生變化，高爐安全生產得到了保障，爐缸維護效果顯著。

三  結語

1、高爐長壽從長遠觀點看應當是鋼鐵工業走向可持續發展的一項重要措施，可以有效提高高爐的生產率，大幅度降低高爐大修的投資減少損失，實現高爐穩定順行，高效低耗。

2、舞鋼1260m3高爐爐缸溫度升高主要原因一是高爐開爐前擱置了三年（未進行烘烤），內部耐材部分受損，二是兩次爐涼加上中間較長時間的低爐溫操作，兩種原因?qū)е聽t缸侵蝕加快。

3、針對舞鋼1260m3高爐出現的問題，及早的采取了一系列的措施進行長壽維護，避免了溫度持續升高導致高爐爐缸狀況惡化，使高爐壽命縮短，為高爐的順行創造有利條件。

4、建立起舞鋼1260m3高爐爐缸灌漿管理制度，嚴格控制相關參建立爐缸侵蝕模型，根據測溫?zé)犭娕疾迦胩看u深度、溫度梯度變化、炭磚導熱系數等參數計算出炭磚熱表面溫度，找出1150℃等溫線，即為爐缸的侵蝕線，做到實時監測；建立侵蝕模型，實現爐缸炭磚剩余厚度的動態監測；利用爐缸一維熱傳導，進行模擬溫度梯度計算，推導出爐缸侵蝕狀態；采用提高冷卻強度方式減緩炭磚侵蝕速度，實現高爐長壽。

四  參考文獻

[1]程勇，徐益軍，孫永清.湘鋼4號高爐爐缸側壁溫度異常升高后的護爐實踐[J].煉鐵，2016,35（6）：44-46.

[2]居勤章，儲文，許赟秋.寶鋼2號高爐長壽維護生產實踐[J].煉鐵，2016,36（1）：1-4.

[3]張壽榮，于仲潔主編.武鋼高爐長壽技術[M].北京.冶金工業出版社，2010.
