摘  要  水鋼1350m3高爐西鐵口冷卻壁燒穿后，通過采取鐵口整體澆注，恢復西鐵口出鐵，避免了高爐無計劃停爐大修。在西鐵口出鐵期間，通過采取使用長風口、調整上下部制度、適當降低冶煉強度、降低鐵水錳水平等技術措施，實現了高爐鐵口穩定工作長達半年以上。取得了較好的經濟效益。

關鍵詞  高爐  鐵口  再生  實踐

1 前言

水鋼1350m3高爐于2004年9月15日建成投產，該高爐采用了并罐無料鐘爐頂、軟水密閉循環冷卻系統，銅冷卻壁、陶瓷杯炭磚綜合爐底、冷水轉鼓渣處理工藝、比肖夫環縫煤氣處理及TRT發電、雙出鐵場，液壓開口機及泥炮等先進工藝及技術，開爐達產以來技術指標逐步改善，進入爐齡后期，鐵口長期受渣鐵侵蝕、熱應力作用，加之鐵口日常操作維護不當，鐵口侵蝕嚴重。2016年7月18日發生鐵口冷卻壁燒穿事故，事故發生后，我們通過休風利用更換冷卻壁時機，在不清理爐缸情況下對東西鐵口進行整體澆注，利用自流澆注料替代損壞的鐵口組合磚保護鐵口冷卻壁，恢復鐵口出鐵功能，通過采取一系列維護鐵口的技術措施，高爐在保持相對較高的冶煉強度下，持續生產長達半年以上，實現鐵口工作穩定，鐵口冷卻壁水溫差下降0.3℃。達到了安全生產的目的。

2  進行鐵口澆注前的鐵口維護

西鐵口冷卻壁燒壞后，堵上鐵口后檢查發現鐵口大量來水，檢查發現TB1號冷卻壁36號水冷管漏水，鐵口冷卻壁水溫差穩定在0.8℃，采取停止西鐵口出鐵，用東鐵口單獨出鐵的措施，并采取按8小時休風計劃變休風料，待休風料下達爐腹后休風檢查。通過休風檢查，發現鐵口保護板被刺壞，摳開鐵口發現鐵口區域有空洞，并確認西鐵口南下方冷卻壁燒壞（TB1號冷卻壁），為此采取下述措施。

2.1  進行封堵

封堵TB1號冷卻壁36號水冷管，采取臨時澆注西鐵口、對西鐵口區域灌漿，將西鐵口框架內的炮泥摳出，再進行灌漿，封堵鐵口周圍的縫隙，此次灌漿及后續灌漿用去灌漿料10噸，確保鐵水不再竄至冷卻壁。

2.2  對西鐵口冷卻壁加強監控

采取人工測量冷卻壁水溫差，并在爐皮增設測溫點，每2小時測量1次，制定鐵口燒穿的應急預案、鐵口水溫差T控制范圍及處理措施：T≤0.5℃（熱流強度11882KCal）時正常生產； 0.5℃<T<0.8℃時減風退頂壓至120KPa、停氧、控制冶煉強度；T≥0.8℃（熱流強度≥19012Kcal）時休風涼爐。

2.3  保證及時出渣鐵，加強東鐵口維護

采取提高炮泥強度，使用性能較好的炮泥；確保鐵量差合格率大于90％，鐵口合格率大于95％，每天檢查、測量鐵口中心位置，發現泥炮頭下垂或左右偏離，以及鐵口角度偏離要及時調整，并保持鐵口深度按≥2.5m以上控制，鐵口維護達不到上述要求，高爐爐前負責人及技術室爐前技師必須到現場跟蹤指導，確保鐵口工作正常。鐵次由14次改為12次，為了確保均勻正點出凈渣鐵，要求鐵罐調配時間小于35分鐘的合格率大于80%。

2.4  調整基本制度，控制冶煉強度

三高爐頂壓降低至150KPa，爐溫控制[Si]:0.300-0.600%,生鐵[Ti]：≮0.200%，鈦球比例根據生鐵[Ti]進行調整。高爐以順行為主，杜絕崩滑料、懸料,在上部裝料制度上，保持中心開放，適當抑制邊緣，堵西鐵口上方1#、20#風口。減緩鐵口區域侵蝕。

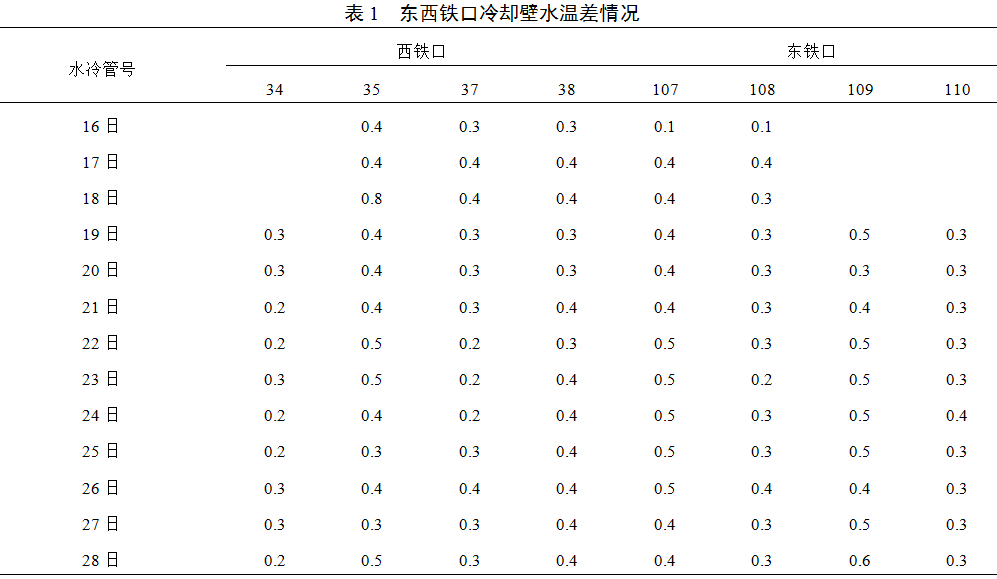

19日恢復送風后維持風量3400m3/min，高爐頂壓由180kpa退至150kpa，縮礦批至34.8t，恢復退負荷至4.763t/t，送風后，西鐵口漏煤氣嚴重，鐵口冷卻壁水溫差上升至0.7℃熱流強度達9233kcal/h，為保證高爐安全，18日18:35-19日3:34休風再次對西鐵口區域灌漿、焊補開裂爐皮，通過灌漿處理，19日3:34堵西鐵口上方（19#、20#、1#）3個風送風，恢復生產維持頂壓150kpa,風量3200m3/min水平縮礦批至32.2噸后，鐵口冷卻壁水溫差下降至0.4-0.5℃水平（鐵口區域水溫差情況見表1，并趨于穩定，視冷卻壁加工完畢，各項準備工作就緒，于28日8:58休風更換鐵口冷卻壁并進行東西鐵口澆注。

3  鐵口澆注

3.1  鐵口澆注材料的選擇

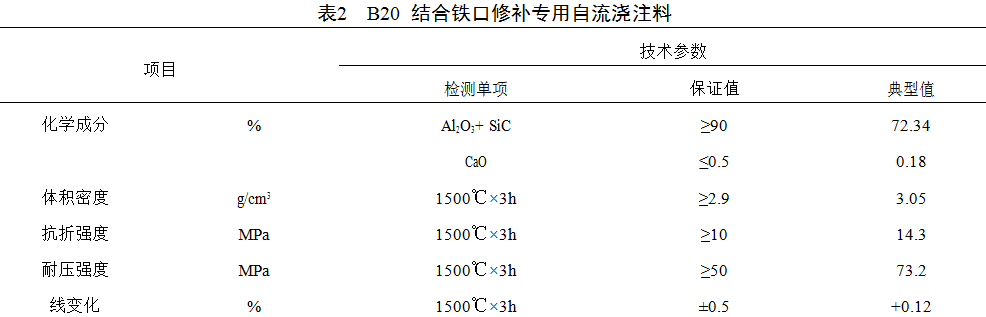

由于此次鐵口維修為熱態維修，且維修部位澆注口小，內部侵蝕不規則；維修后簡單烘烤后即投入使用。因此，要求材料必須具有：良好的自流性、熱硬性及快烘防爆性能（在熱態施工下，仍具有高強致密的特點）。B20結合鐵口修補專用自流澆注料即是榮大公司專門針對鐵口熱態維修所開發的一種專用料。其主要原料為剛玉、碳化硅，結合劑采用 B20納米溶膠，其特點在于，材料施工流動性好，施工體在熱態環境及快速干燥的條件仍致密高強、耐渣鐵侵蝕。具體性能指標見下表 1。

3.2  施工過程

（1）休風及拆除護板，休風前出凈渣鐵。

（2）鐵口區域清理。

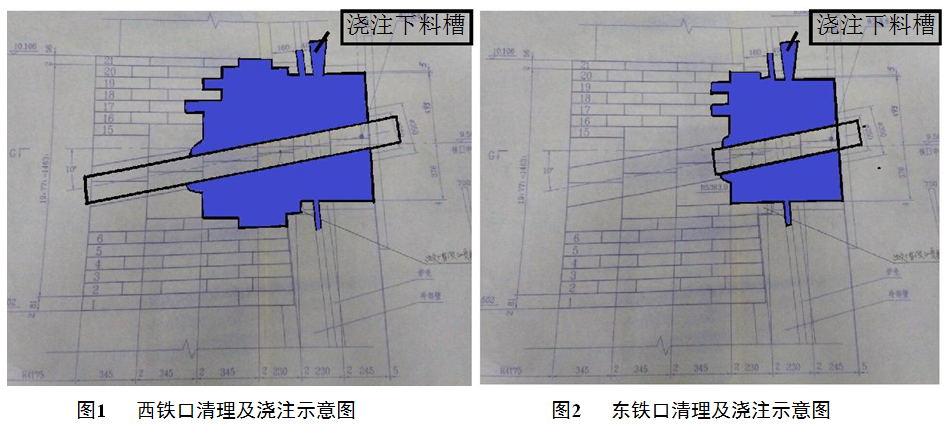

（3）恢復鐵口護板并安裝鐵口套管。完成鐵口吹掃后，即可進行冷卻壁恢復及鐵口護板安裝（同時開設澆注孔并焊接下料孔槽參見圖 1、圖 2 分別為西鐵口和東鐵口清理及澆注示意圖。

（4）澆注施工。

（5）養護（2-3h）及澆注孔鋼殼恢復。

（6）出鐵前烘烤（5-8h）。

4  澆注后的鐵口維護

鐵口通過澆注后，鐵口具備出鐵功能，但高爐必須保證安全生產，因此如何維護好鐵口，減緩鐵口區域耐材的侵蝕與破壞，就成為高爐生產后的重要任務。為此我們制定首鋼水鋼煉鐵廠三高爐大修前特護管理規定對鐵口進行保護。主要措施有

4.1  加強鐵口維護

鐵口工作環境惡劣，長期受高溫渣鐵沖刷，因此鐵口的維護顯的尤為重要。為此圍繞要求鐵量差合格率大于90％，鐵口合格率大于95％，鐵口深度按≥2.5m以上進行控制。為保證鐵口強度，我們選用性能更好的無水炮泥，并對開口機功能進行提高。在鐵口維護達不到上述要求時，高爐爐前負責人及生產安全環保室爐前技師必須到現場跟蹤指導，確保鐵口工作正常，鐵口維護主要措施有。

（1）加強鐵口泥套維護和制作，鐵口泥套深度≥100mm，泥套缺損時及時做泥套，做泥套嚴格按標準執行，嚴禁做假泥套。（2）打泥量根據鐵口情況控制，確保每次鉆鐵口時鐵口孔道底部有100mm左右夾干泥，避免鐵口過潮。（3）鐵口操作時 ①注意觀察鐵口吹出炮泥、火焰、渣鐵情況。如發現鐵口冒黃煙，證明有潮泥，停止前鉆，把開口機霧化和風及時關死后，退回開口機，用氧氣燒干一段再鉆再燒，直到鉆完潮泥燒干鉆開。②只有在鐵口炮泥過硬或過干可用沖擊。其它情況嚴禁使用沖擊，防止鐵口孔道震裂，造成鐵口側漏。③鉆鐵口開霧化要根據具體情況確定。鐵口炮泥過硬或過干可以開霧化，開霧化時水量適宜，達到霧化即可。（4）非特殊情況嚴禁重出二次鐵。避免重出二次鐵打泥時間短，炮泥未完全燒結，造成潮鐵口出鐵導致鐵口斷、鐵口側漏、渣鐵出不凈等不正常情況。（5）爐前嚴禁“悶炮”操作。鐵口“悶炮”操作必須經生產廠長或主任工程師批準。（6）在特護期間采用強度較好的炮泥組織生產，操作維護好鐵口；同時加強對出鐵場設施檢查及維護，確保高爐正常生產。（7）保持鐵口角度穩定，每周一、三、五對鐵口角度進行測量校對。8、渣鐵連續出不凈，造成鐵口掉或者跑大流，必須減風出鐵，出凈渣鐵。

通過采取上述措施，高爐鐵口合格率由采取措施前的92.45%上升至98.64%，鐵量差合格率達95%以上。

4.2  堅持適當抑制邊緣氣流、發展中心氣流操作制度

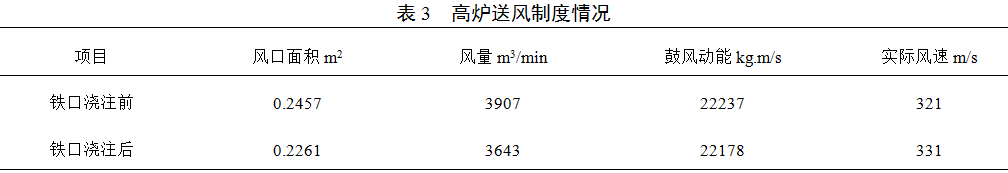

（1）調整送風制度。送風制度就是指在一定的冶煉條件下，確定適合的鼓風動能和風口進風狀態，以達到煤氣合理分布，使?fàn)t缸工作均勻活躍。爐況穩定順行。不同的送風制度對爐缸的侵蝕程度不同，一般在爐齡后期，為減輕對爐缸的侵蝕，要求采取高爐風口適當增長，鼓風動能提高的措施，為此我們對東、西鐵口上方的（1#、10#、11#、20#）風口使用長風口，風口長度由480mm調整為520mm，同時對風口面積進行調整，逐步將直徑為∮130mm的風口調整為∮120mm的風口，風口面積逐步由0.2457m2調整0.2261m2，避免控強度后鼓風動能降低，而造成鐵口侵蝕加強。高爐在鐵口澆注前后高爐風速及鼓風動能情況見表3

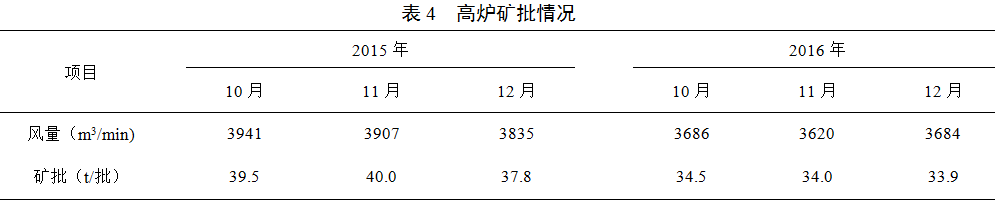

（2）調整裝料制度。裝料制度是對爐料裝入方法的有關規定，主要是保持適宜的煤氣分布，在保證高爐順心的情況下最大限度改善煤氣利用，可以通過布料延長高爐壽命，邊緣氣流過分發展，必然加劇爐墻侵蝕，通過布料控制邊緣氣流保護爐墻。通過摸索逐步將裝料角度由C245243 241238235132 O344.5242.5 240.5 238.5，角差2.2°調整為C245242.5 240.5237.5234.5129 O344242 240 238，角差2.3°，針對風量下降，我們適當縮小礦批，礦批水平由2015年39-41噸水平縮小至33-35噸水平，并根據風量變化適當調整礦批大?。ㄒ姳?），通過礦批及布料傾角的調整，適當增強了中心氣流。通過爐頂成像觀察，明顯呈現中心氣流增強，邊緣氣流減弱，同時高爐冷卻壁水溫差水平就2015年的4.2℃-5.0℃下降至3.2℃左右水平，休風時觀察料面，出現中間大漏斗，邊上有小平臺的料面形狀。

4.3  堅持鈦礦護爐

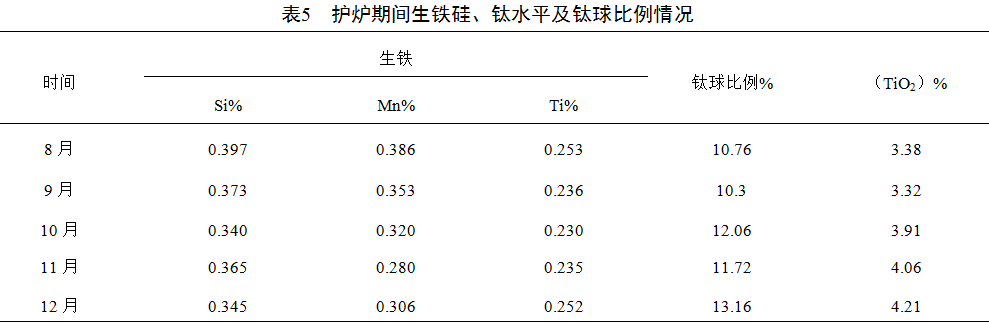

鈦礦護爐是高爐爐缸養護的強有力手段，含鈦物中的TiO2在高溫還原條件下可生成高熔點的TiC、TiN及其連續固溶體Ti（CN)，發育和沉結，并與其他附近的渣、焦、鐵一起凝結在磚襯上，起到保護爐襯的作用。在2016年視爐底、爐缸溫度大幅上升，為此我們及時增加鈦球比例，適當提高爐溫下水平的措施。鈦球比例由0%提高至10%水平，爐溫下限由0.230%逐步提高至0.280%，項目研究期間鐵水鈦情況（見表5）。實現生鐵鈦維持在0.150%-0.250%范圍內，促進了高熔點的TiC、TiN的生成并沉積于爐缸、爐底，有力地保護了爐缸、爐底磚襯免遭侵蝕。

4.4  控制鐵水Mn含量，減輕渣鐵對爐缸的沖刷

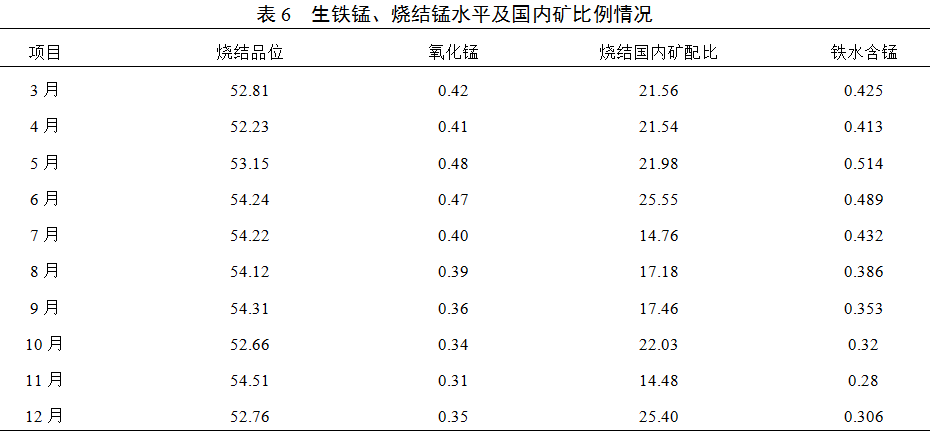

含鐵爐料帶入錳量增加，鐵水含錳水平上升，錳還原耗熱較鐵還原所需熱量高，不僅增加熱量消耗，造成焦比上升，同時因原料錳含量上升，造成鐵中錳含量上升與渣中氧化錳上升，將造成爐渣、鐵水流動性增強，造成對爐缸沖刷加劇，不利于高爐爐缸的維護。在2016年上半年由于增加省內礦資源，燒結礦氧化錳水平較高，致使生鐵錳水平達0.500%水平，不利于高爐護爐需求，為此我們通過積極協調原料采購，控制高錳爐料采購。主要是控制國內礦配比，如氧化錳含量高的有焙燒粉為1.62%、48中粉為1.80%、磁選粉為1.24%。優化燒結配料，測算好燒結成分，控制燒結礦MnO%水平，爭取實現高爐[Mn]≤0.400%，鐵水錳水平從5月份過來逐步下降，由7月0.432%下降至0.350%水平。鐵水錳情況及燒結氧化錳情況見表6。

4.5  控制冶煉強度

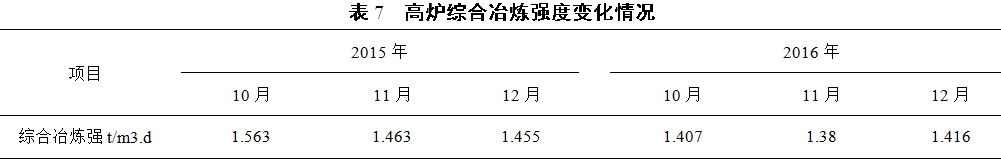

高爐冶煉強度是指高爐每立方米高爐容積一天燃燒的焦炭量。是高爐強化程度的重要指標，在保持燃料比不變，冶煉強度提高產量上升，同時因強化冶煉會加劇渣鐵、煤氣對爐墻、鐵口的沖刷侵蝕，因此控制冶煉強度是保護爐缸、鐵口最有力的手段，但這會給產量造成大的損失。為保證鐵口安全，我們采取退頂壓，高爐頂壓由正常180kpa降低至170kpa，風量水平由3900-4000m3/min降低至3600-3700m3/min，高爐綜合冶煉強度明顯降低。高爐綜合冶煉強度情況見下表7

4.6  加強監控，及時發現問題

為及時掌握爐缸炭磚熱流強度的變化情況，控制好爐缸爐底溫度，為此對關鍵部溫爐缸二、三段冷卻壁的進出水管開孔（特別是鐵口冷卻壁），引出進水和出水，對冷卻壁水溫差進行人工檢測，測算熱流強度，指導我們對爐缸侵蝕情況作出判斷。同時我們建立關鍵部位和薄弱環節重點監測檢查臺賬（鐵口兩旁的冷卻壁、爐底水冷管、渣口兩旁冷卻壁水溫差、爐皮溫度、爐缸、爐底爐皮溫度等），要求2小時檢查一次，作好記錄、進行對比。發現異常情況可以及時匯報、及時處理。在后期，我們?cè)跔t皮增設電偶，監測溫度變化，通過觀察爐皮溫度變化，反映高爐鐵口侵蝕變化情況，并對《水鋼煉鐵廠三高爐大修前特護管理規定》補充規定的再次修訂，對不同水溫差、爐皮溫度、炭磚溫度情況的應對措施進行細化，通過上述措施便于及時發現問題，及時處理。制定應急預案，確保安全。

3  結語

鐵口再生技術在水鋼1350m3高爐實現了成功應用，通過對鐵口的整體澆注，恢復了鐵口出鐵功能，實現了在不清理爐缸的情況下對鐵口修復。同時采取鐵口維護綜合技術，實現了高爐在高冶煉強度下，鐵口工作穩定，鐵口冷卻壁水溫差穩定，鐵口冷卻壁在燒穿后，測量出水溫差最高為0.8℃，熱流強度最高達11371Kcal/m2?h，采取鐵口再造技術后，鐵口冷卻壁水溫差最高達0.5℃，熱流強度為6373 Kcal/m2?h，實現了高爐安全生產。持續時間長達7個月以上，避免了長時間等待大修材料準備及大修工作，經濟效益明顯

4  參考文獻

[1] 周傳典. 高爐煉鐵生產技術手冊.北京;冶金工業出版社2002,398-402.
