摘  要  包鋼目前擁有七座高爐，容積從1500～4150 m3。熱風管系設置波紋補償器從上世紀九十年代初開始，有成功使用二十多年的實例，也有開爐半個月就破損的教訓。波紋補償器的結構形式，管道大拉桿的設置狀況，波紋補償器的安裝位置，決定了其成敗因素。包鋼7號、8號高爐，容積4150m3，采用“卡式熱風管道設計理念”建設的熱風管系，投產不到2年，熱風管道主、支管上的波紋補償器，全部破損并現場進行了處理。

關鍵詞  高爐  熱風爐  熱風管道  波紋補償器  破損

1  引言

包鋼集團公司擁有兩個煉鐵廠，“包鋼煉鐵廠”有1～6號高爐（其中2號高爐2016年去產能拆除），“包鋼稀土鋼煉鐵廠”有7號、8號高爐。高爐熱風管系上安裝波紋補償器，應用好的是3號、4號高爐（2200m3），一代爐齡20多年波紋補償器結構完好無損，熱風出口、熱風管道三岔口未發生竄風管殼高溫現象。同樣5號、6號高爐目前使用狀況良好。1號高爐1996年熱風爐易地大修，熱風主管上的4臺（共6臺）波紋補償器，投產一年波紋管（未設加強箍）變形成“鼓狀”，經處理后使用至今。7號、8號兩座4150m3高爐，分別于2014年5月和2015年10月投產，在投產半個月后，熱風管道上的波紋補償器開始破損，截止2016年底，熱風管道上的15臺波紋補償器全部破損并現場進行了處理。下面對3號高爐和7號高爐兩座代表性的熱風管系設計做一介紹，分析其成敗的原因，以資借鑒。

2  3號高爐熱風管系配置情況簡介

3號高爐外燃式熱風爐于1993年10月建成投入運行，目前仍在生產。設計采用“寶鋼1號高爐熱風管系理念”，基本配置和補償器的選型如下：熱風支管采用高溫耐壓復合型波紋補償器，吸收軸向和縱向位移。同時考慮便于更換和維檢熱風閥。主管分段采用高溫耐壓軸向型補償器。主管與圍管高差通過混風室來調節。熱風管道上不設固定支架，通過分段式大拉桿，把管道整體變成剛性。熱風支管在熱風爐本體和熱風主管之間設置四根大拉桿，熱風主管分段設置大拉桿，大拉桿范圍內布置單臺補償器。所有波紋補償器不受管道盲板力的作用。大拉桿兩頭采用鉸接，中間用左右旋螺母連接。管道支座采用導向滑動支座。投產初期，開爐送風穩定后在熱風管道三岔口等處管殼與耐火材料之間進行一次壓力灌漿。

3  7號高爐熱風管系配置情況簡介

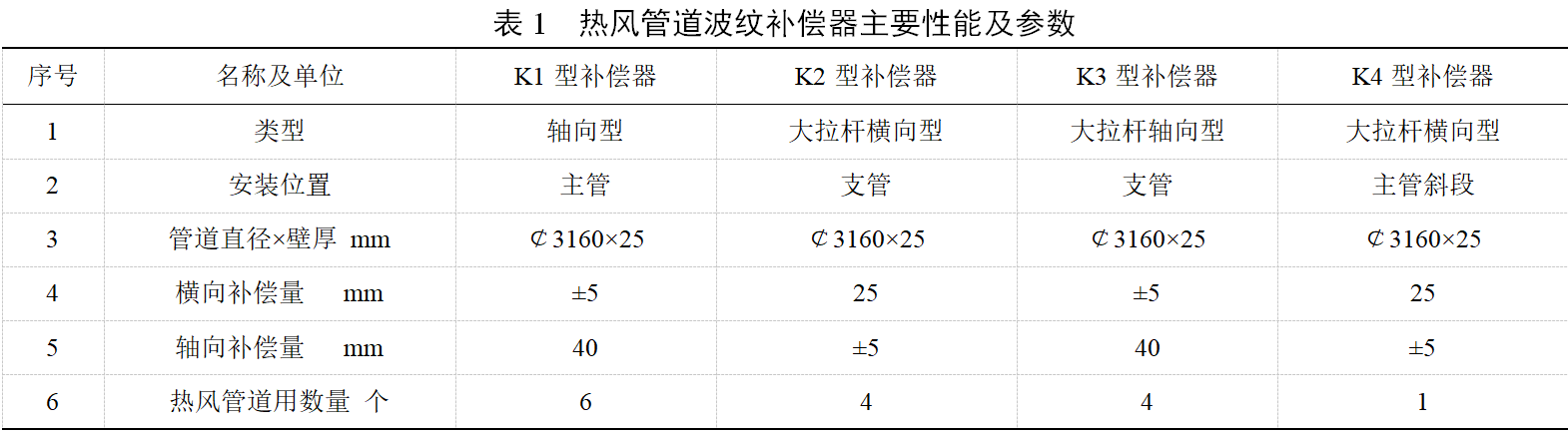

包鋼7號高爐于2014年5月投產運行，熱風管系由“卡盧金公司”設計，采用“卡式熱風管道設計理念”，波紋補償器采用套筒迷宮式無加強箍結構，熱風支管設2臺波紋補償器，一臺復式大拉桿橫向型補償器(K2)，一臺更換熱風閥用大拉桿軸向型補償器(K3)，熱風支管不設大拉桿。熱風主管直管段設置6臺軸向型補償器(K1)。分兩段設置整體式大拉桿，一段為熱風爐部分，全長63.422m，內串4臺補償器。另一段通往高爐部分全長38.34m，內串2臺補償器。大拉桿為四根￠150mm實心圓鋼，整體焊接雙頭螺栓的結構形式。熱風主管與圍管高差5.37m，采用50°斜管過渡，在此斜管段安裝一臺復式大拉桿橫向型補償器（K4）。波紋管的主要性能及參數如表1所示。熱風支管設置彈簧支座，熱風主管設置單向、雙向滑動支座和吊架。

4  波紋補償器破損原因分析

4.1  波紋補償器結構形式

熱風管系是連接熱風爐到高爐之間的管道，管內送風溫度1200℃左右，送風壓力約0.42MPa，管內砌筑耐火磚和保溫材料，管殼正常工作溫度不超過100℃。3號高爐熱風支管采用高溫耐壓隔熱復合型波紋補償器，結構形式如圖1所示，主管道斷開只有膨脹縫的寬度，外側包箱子，在箱子上設波紋管，波紋管與鋼板連接的焊縫處設加強環，波紋管外部設加強箍。管道內噴涂大于50mm厚的耐火材料層，管道外箱子內設導流板形成迷宮結構，內填約50mm厚的隔熱纖維。圖2是目前生產的3號高爐外燃式熱風爐拱頂聯絡管波紋補償器的照片。

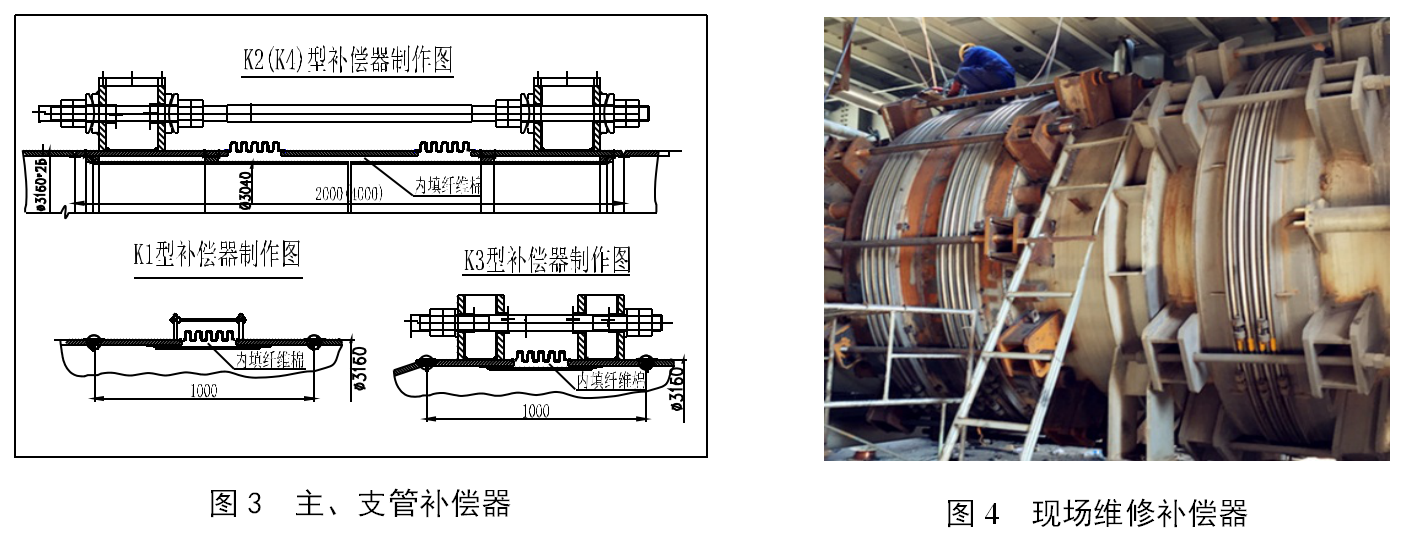

7號高爐設置的補償器，結構形式如圖3所示，屬于套筒迷宮式結構，波紋管直接焊在主管道上，管內設一端為自由伸縮的套筒。套筒內不設耐火噴涂層。波紋管外不設加強箍（8號高爐開爐前現場增設了加強箍）。該結構波紋補償器既不隔熱，又不耐壓，受大口徑管道變形應力又大，波紋管的焊縫在生產中極易開裂漏風破損。圖4為熱風支管K2補償器破損后現場套波處理的照片。

4.2  管道大拉桿的設置

熱風爐和高爐是熱風管系的兩端，相當于管道兩端的固定支架，三座或四座熱風爐是各自管端的固定支架。熱風管道通過大拉桿，把管道整體變成剛性，分段內膨脹變形靠波紋補償器來吸收。目的是保證管道內砌筑的耐火材料，整體形狀的完整性和嚴密性。否則就會出現開裂、掉磚、竄風，導致管殼高溫。

熱風管系受力復雜，熱風支管受熱風爐殼體上漲產生軸向和縱向位移，受熱風爐燃燒、送風交替工作狀態的影響，在溫差應力和壓差應力（管內局部壓力與流速有關）的周期性雙重作用下，熱風管系在熱風爐框架區域內不是穩定態。只有通過合理設置補償器和大拉桿，才能把變形有效限制在補償范圍內。

7號高爐熱風支管部分不設大拉桿，熱風主管設置整體式大拉桿，大拉桿為雙頭螺紋剛性連接。其缺陷分述如下：

4.2.1 熱風支管不設大拉桿

熱風支管上不設置大拉桿，熱風主管與熱風爐相對位置沒有固定，支管上雖然安裝了兩臺波紋補償器，但熱風支管的軸向膨脹位移（約35mm）無法補償。直接推動熱風主管遠離熱風爐，造成熱風出口到主支管三岔口之間的耐火材料砌體產生裂縫、竄風，熱風支管上最薄弱的設備是補償器，最早損壞的也是波紋補償器，K2補償器為復合型最先損壞，修整后K3接著損壞，依次是三岔口和熱風出口竄風管殼高溫。

由于沒有設置大拉桿，正常生產中熱風支管產生的約320噸盲板力，長期作用在K2和K3補償器上，使其一直處于拉緊狀態。增加了波紋補償器變形、焊縫開裂破損幾率。

由于沒有設置大拉桿，支管上補償器發揮不了作用，它只有在盲板力由大拉桿承受后，自身克服波紋管變形產生的彈性力，才能正常發揮作用。

4.2.2  熱風主管設置整體式大拉桿

熱風主管分兩段設置整體式大拉桿，一段為熱風爐部分，內串4臺軸向補償器，另一段通往高爐部分，內串2臺軸向補償器，串接的幾臺補償器由于安裝位置不同，制作工藝的誤差，剛性大拉桿與管道同心度的誤差，容易產生應力集中作用在最薄弱一臺補償器上，造成串接的幾臺補償器一個接一個的破損。熱風爐組靠熱風主管末端的那座熱風爐，熱風出口和主支管三岔口先出現竄風高溫現象。

整體式大拉桿，兩頭螺栓螺母緊固，中間剛性焊接，生產中沒有調節的余地，難以保證拉桿與管道的同心度，難以保證波紋補償器承壓的穩定性和位移的一致性。

4.3  波紋補償器的安裝位置

高溫高壓大口徑熱風管道，應盡量避免利用斜管道調節高差，其主要原因是斜管道內的耐火磚砌筑結構不穩定，如果在斜管道段再安裝上波紋補償器，砌體就更加不穩定，極易產生裂縫乃至掉磚。

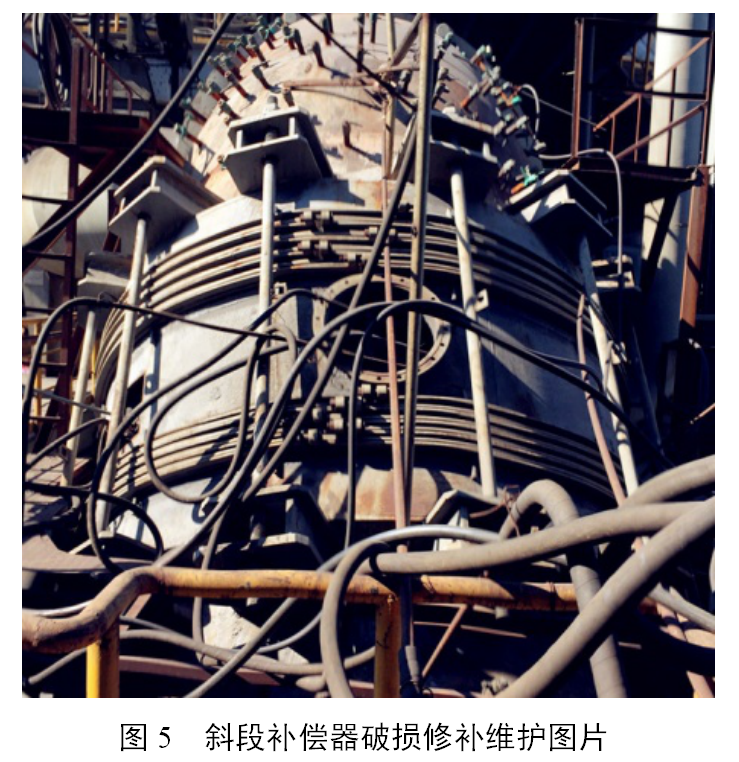

七號高爐可以說是個典型的例子，圖5為開爐半年內對斜管段K4補償器處理的狀況，投產一個多月波紋補償開始出現焊縫漏點，斜管段上部拐彎處管殼發紅?，F(xiàn)場最初在漏點處支風帶堵漏，管道高溫處壓力灌漿。但漏點頻繁不定時發生，現場點檢人員整天忙于巡檢，后來對波紋補償器采用了包盒子加雙層波紋補償器的處理方式，管道進行多次耐火泥壓力灌漿。從照片可以看出，管端頂部密布?jí)簼{孔短管，平臺左側布置氮?dú)饫鋮s軟管，右側布置水冷卻軟管。目前內層管殼溫度仍然高達450℃，通水冷卻和通氮?dú)饫鋮s維持在200℃左右。

8號高爐吸取7號高爐的教訓，開爐前就把K4大拉桿橫向型補償器自身的12根￠75拉桿內外側螺母緊固，使其成為一個剛性體（失去補償器的作用），目前生產一年多，保持良好狀態。

5  結論

熱風管系是高溫高壓管道，通過波紋補償器和大拉桿的設置，有效補償管殼熱膨脹產生的位移，使其整個熱風管系成為剛性。保證管道內耐火材料砌體的完整性和嚴密性，只有這樣，熱風管系才能正常工作。

熱風管道的合理布局，波紋補償器的結構選擇至關重要，破損往往始于焊縫開裂，漏風局部高溫。加強波紋管焊縫處的剛性，尤其是大口徑熱風管道尤為重要。大拉桿是配合波紋補償器使整個熱風管系產生變形位移最小的有效分解措施。分段式設置大拉桿，大拉桿的端頭采用鉸接形式，可有效控制補償量，避免補償器的失穩和補償過量。大口徑熱風管道，應盡量避免利用斜管道調節高差，更不應在斜管道段安裝補償器。投產初期，送風穩定后進行一次壓力灌漿很有必要。
