摘  要  對2號爐渣粒化變頻器2拖3刀閘柜操作手柄電磁鎖聯鎖系統進行研究改造。詳細介紹了電磁鎖聯鎖改造的原因、過程、成果，即根據電磁鎖聯鎖缺陷，結合聯鎖要求和特點，運用PLC技術進行改造，完成方案設計、安裝、調試、投運及相關操作規程制定。

關鍵詞  刀閘  電磁鎖  聯鎖  可編程邏輯控制器  S7-200CN

1  前言

高爐渣?；到y(tǒng)是為高爐熄滅熔渣供水，如果出現供水中斷將造成紅渣現象，發生重大環境污染事故，引發火災，影響高爐生產。

電磁鎖主要用于戶內高壓刀閘設備的閉鎖，實現聯鎖、防止誤操作。

目前，我廠2號高爐渣?；到y(tǒng)是應用2臺變頻器通過高壓刀閘轉換來實現拖動3臺水泵電機的節約型投入設計，原刀閘倒閘操作電磁鎖聯鎖存在重大設計缺陷。過于簡單的繼電器聯鎖不能應付復雜的倒閘操作，致使電磁鎖不能正確解鎖，大部分正常、正確的操作都需要使用鑰匙解鎖才能進行，無法區分哪些刀閘可以操作，哪些刀閘不能操作，起不到保護作用。電磁鎖解鎖系統未與高壓柜斷路器狀態形成互鎖，保護范圍不全面。正因為諸多缺陷，渣粒化系統曾多次出現誤操作，如：帶電操作刀閘、兩臺變頻器相接、工頻變頻相連等，引起故障跳閘。危害人身、設備安全，影響2號高爐渣?；┧斐森h(huán)境污染，影響高爐生產。此次改造是為完善電磁鎖聯鎖系統，恢復保護功能，擴大保護范圍。

2  改造要求

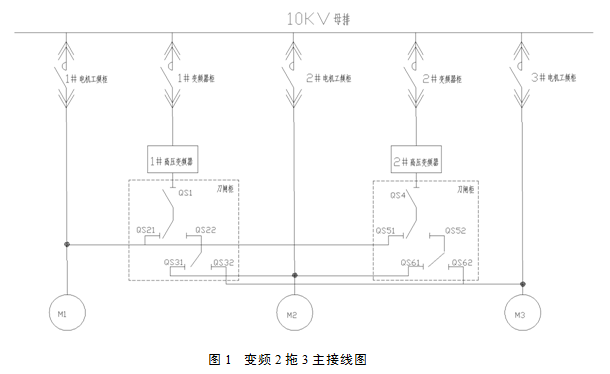

變頻器2拖3運行是一種2臺變頻器通過高壓刀閘轉換實現拖動3臺電機的運行方式。圖1是該運行系統的電氣主接線圖；

刀閘倒閘操作聯鎖要求如下：

（1）當工頻連接于一臺電機時，其他變頻器、工頻柜不能連接這臺電機；

（2）當變頻連接于一臺電機時，其他變頻器、工頻柜不能連接這臺電機；

（3）兩臺變頻器不能夠通過刀閘相通；

（4）變頻器柜或工頻柜合閘時不能操作相關聯刀閘；

（5）刀閘合到位回路接通，變頻器才能進行合閘；

（6）第一級刀閘最優先，拉開后，才能進行二、三級刀閘的操作。

3  方案設計與實施

3.1  方案設計

根據變頻器2拖3刀閘柜實際需求分析，想要完整達成聯鎖要求，需要15個信號之間進行聯鎖、閉鎖。條件過于復雜，再使用繼電器聯鎖將非常繁雜且很不可靠，也難于維護。如果使用可編程邏輯控制器（PLC）技術來進行改造，利用其多輸入、可編程的先進功能，將會節省大量電器元件、導線等，同時可靠性高、易于維護。因此決定使用PLC技術改造2號爐渣粒化刀閘柜電磁鎖聯鎖系統。

明確解決思路，制定改造方案。

（1）將所有刀閘、斷路器位置信號采集給PLC；

（2）電磁鎖控制由PLC完成；

（3）根據連鎖要求編寫一套完善的PLC控制程序。

（4）繪制接線圖，按圖完成接線。

3.2  方案實施

PLC選型：根據方案實際需求并結合我廠PLC使用情況，選用西門子S7-200 CN型，該PLC共有24個輸入點，16個輸出點，經濟實用，應用廣泛，能滿足需求還略有剩余，方便以后增加信號。

PLC程序調試：根據聯鎖需求編寫PLC梯形程序，將程序下載到PLC中，對程序進行模擬調試，觀察各輸入量、輸出量之間的變化及邏輯關系是否符合聯鎖系統的控制要求。

安裝調試：將PLC安裝使用，完成繼電器、電磁鎖等元件接線。將刀閘、斷路器狀態進行切換，觀察PLC輸入信號是否同步變化；將PLC輸出信號與電磁鎖解鎖情況進行比對，檢驗是否一致；模擬進行違規操作，檢驗電磁鎖是否能閉鎖起防誤操作作用，檢驗?zāi)芊褡柚箶嗦菲骱祥l。校驗過程中發現的問題及時做相應修改，無誤后投入試用。

4  制定規程和效果驗證

4.1  制定刀閘操作規程

（1）一般情況下禁止使用鑰匙對電磁鎖解鎖；

（2）接到指令后，在后臺電腦查看斷路器、刀閘的位置，確認指令無誤；

（3）接到多臺變頻器開機指令，要逐臺操作，不能交叉操作；

（4）操作前在柜面模擬倒閘操作，復誦所需操作的刀閘編號；

（5）操作刀閘要從上自下操作，先拉開第一級刀閘再對第二、三級的刀閘進行操作；

（6）操作后用電筒照射檢查刀閘口，確認刀閘已合到位；

（7）變頻柜送電前，確認刀閘連接正確，沒有連接另一臺變頻器或其他電機；

（8）工頻柜送電前，確認電機沒有與變頻器連通；

改造完成后對班組員工講解改造內容、操作變化，強調操作規程并要求嚴格執行，建立監督考核制度，對不按照規程操作的員工由車間進行考核。

4.2  效果檢驗

自改造完成后，經過兩年的觀察檢驗，再未出現過誤操作。

通過改造設備運行穩定，延長設備使用壽命，減少設備損耗，降低運行成本；簡化操作，減輕勞動強度，提高工作效率，縮短送電時間，技術效果顯著。確保高爐渣?；盟乐挂虺霈F(xiàn)紅渣引發環境污染，為高爐生產提供保障，社會效益明顯。

5  結語

原來變頻2拖3刀閘柜操作手柄電磁鎖采用數個繼電器簡單的并、串聯組成聯鎖系統，其技術落后，收集信息少，保護面狹小，使得電磁鎖喪失應有作用。用PLC代替?zhèn)鹘y(tǒng)的繼電器間連鎖取得了很好的效果，全面引入聯鎖條件，擴大保護范圍，確保人身、設備安全，保障高爐沖渣用水。
