摘  要  進入2017年柳鋼四號高爐爐缸側壁溫度異常升高，通過調節高爐冶煉參數、爐體冷卻強度、爐體灌漿和加釩鈦球護爐等技術，在保證爐況穩定順行，高產優質的前提下，爐缸側壁溫度得到了合理控制，為后期爐役的護理提供了寶貴經驗。

關鍵詞  高爐  護爐  控制

1  概況

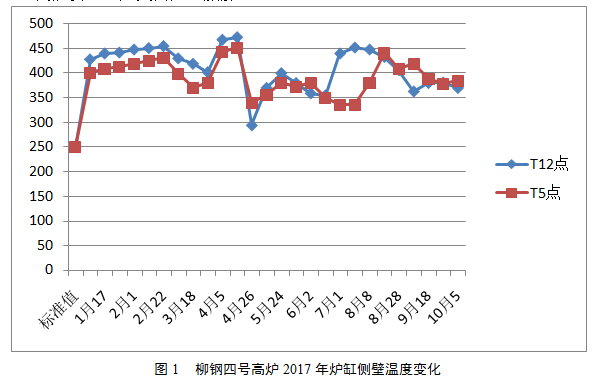

柳鋼四號高爐有效容積2000m3，于2008年1月開始投入生產。爐缸采用陶瓷杯炭磚結構，工業常壓水冷模式。爐缸側壁溫度監控分五層，標高分別為7.40、8.40、9.40、10.4、11.4米，每層8至12個測溫點。2017年1月初，爐缸第二層東鐵口（標高10.4米）正下方（標高8.4米）T5，第三層西鐵口（標高10.4米）下西北方向（標高9.4米）T12熱電偶溫度開始斷斷續續升高，最高上升到570℃，高爐安全生產受到嚴重威脅。

2  爐缸側壁溫度升高原因分析

（1）爐役后期爐缸炭磚侵蝕。四號高爐設計一代爐齡10年，到2017年10月已生產9年7個月，高爐到了爐役后期。陶瓷杯在經過長時間生產后，受有害元素腐蝕、鐵水環流侵害、鐵口深度長期偏淺等因素的破壞，發生了炭磚局部侵蝕，爐缸側壁溫度升高。

（2）堿金屬侵蝕。為降低生產成本，柳鋼高爐長期使用低成本高堿負荷礦，其中2013年和2014年入爐堿負荷最高月平均值達到4.5kg/t。嚴重超過高爐堿負荷3.5 kg/t的內控標準。堿金屬進入高爐后富集循環，使爐缸耐火材料體積膨脹造成風口中套上翹，爐缸炭磚中炭素與堿金屬反應，造成炭磚熔損，磚縫擴大，鐵水滲透到磚縫，爐缸側壁溫度升高。

（3）焦炭質量差，柳鋼受自身焦炭產能影響，自產焦炭經常不能滿足日常生產，遇焦化設備檢修、煉鐵產能提高等情況，焦化通過減少結焦時間、干濕轉換、采購低質外購焦等措施來提高焦炭供應量，焦炭質量隨之下滑。低質焦炭容易造成爐缸堆積，爐缸中心死料柱肥大，鐵水通道減小，更多渣鐵流向邊沿，單位時間通過爐缸邊沿的鐵水量增加，環流速度變快，加快了爐缸邊緣炭磚的侵蝕，使爐缸側壁溫度升高。

（4）爐墻長期存在氣隙。四號高爐風口區域爐殼長期漏煤氣，護爐期間每次采取爐體灌漿后爐殼外冒煤氣火均有所改善且爐缸側壁溫度隨之下降，說明在爐墻內有氣隙存在。很有可能是在砌筑爐缸時，填縫料質量不過關或施工疏忽。在高溫作用下，炭磚和冷卻壁受熱膨脹位移，填縫料擠壓收縮促使氣隙形成。高溫煤氣和鐵水滲透到炭磚氣縫造成爐缸側壁溫度升高。

3  側壁溫度升高后的護爐措施。

3.1  優化高爐操作參數

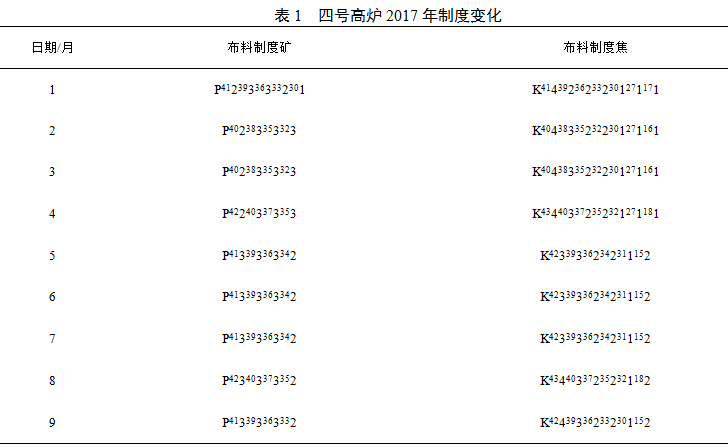

（1）上部調節。保證高爐穩定順行前提下，采取大批重，增大布料角度，增加中心布焦量，中心加焦等措施來發展中心氣流，抑制邊緣氣流。中心焦炭角度維持在15-18°。中心加焦的優勢主要是改善料柱的透氣性透液性，利于打開中心氣流，相對減少邊緣氣流。改善爐缸鐵水環流情況。另外，在高爐使用釩鈦球護爐期間，爐缸中心不活，足夠的中心加焦能滿足高爐中心氣流發展的目的。

（2）下部調節。在不改變風口面積和長度的情況下，增加風量發展中心氣流。更換上翹的風口中小套，均勻高爐爐缸圓周進風狀況，避免局部氣流偏析，減少邊緣氣流對爐缸側壁的沖刷。

（3）適當降低頂壓。頂壓的高低影響到鐵口深度的維護和爐缸鐵水流速，過低頂壓不利于鐵口維護，鐵口泥包松垮，不經沖刷，鐵口深度沒保證，容易造成爐缸側壁溫度升高。過高頂壓爐缸鐵水流速增加，對爐缸側壁炭磚沖刷加劇，爐缸側壁溫度升高。尋找合適的頂壓對控制爐缸側壁溫度至關重要。護爐期間四號高爐頂壓控制由最高時的225kpa降低到210kpa。

3.2加強入爐原料管理

（1）降低入爐原燃料堿負荷.降低入爐原燃料堿負荷，必須從源頭上控制高堿原燃料入爐量。球團礦含堿金屬高，燒結礦堿金屬含量相對球團偏少，但燒結用量大，固控制入爐堿量，關鍵是控制燒結礦堿含量。要求燒結配料時減少含高堿的高爐除塵灰、燒結機頭除塵灰、煉鋼灰的配比。

（2）確保焦炭質量。爐缸側壁溫度升高跟爐缸中心不活邊緣過分發展有直接關系。焦炭質量的好壞關系到爐缸中心的活躍程度，為此提高焦炭質量是保障中心活躍，降低爐缸側壁溫度升高的關鍵。護爐期間對焦炭有嚴格的控制值，要求焦炭灰分小于13%，硫分小于0.8%，M10小于0.7%，M40大于86.5%，CSR大于62,遇焦炭檢修出水焦，水焦用量小于30%。每批料焦丁用量小于1700kg。

3.3  適時控制冶煉強度

爐缸側壁穩定急劇升高期間，高爐臨時降低冶煉強度，減少渣鐵量，達到降低爐缸熱負荷效果。渣鐵量減少的同時，鐵流對爐缸側壁的沖刷減弱，利于抑制爐缸側壁溫度的升高。

3.4  爐體灌漿

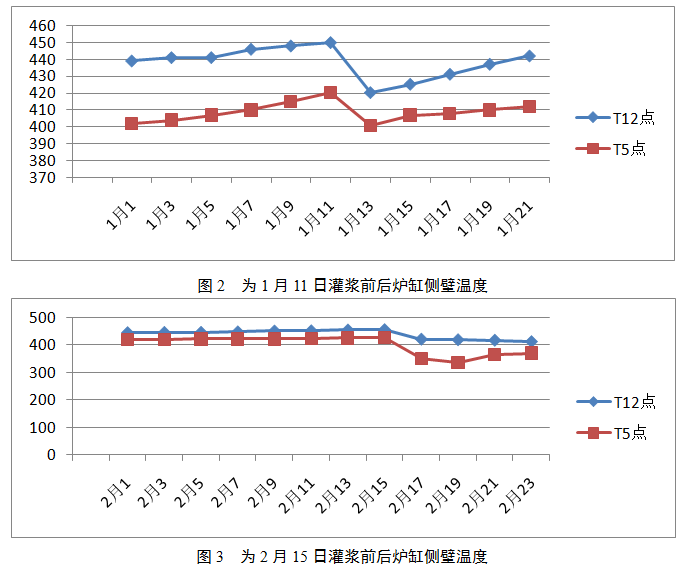

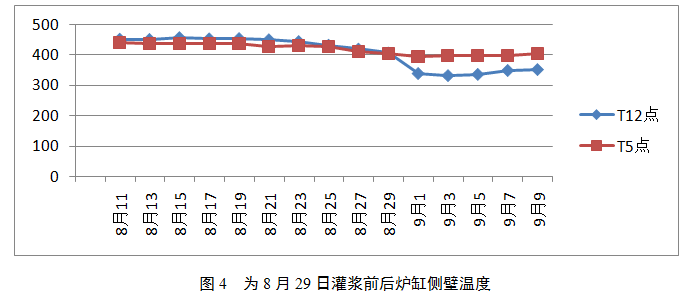

2017年以來利用休風機會三次對爐體灌漿，灌漿部位主要分布在缸側壁溫度偏高區域。三次灌漿時間分別是2017年的1月11日，2月15日，8月2 9日。灌漿孔12個，均勻分布在爐缸位置標高8.4米，孔深150mm，每次灌漿后爐缸側壁溫度都有明顯下降趨勢。

3.5  加強爐缸活度管理

（1）爐溫和鐵水成分的控制。穩定合適的爐溫是穩定爐況的基礎，同時可以減少爐缸熱負荷的波動。生產中物理熱控制 1500℃-1520℃。鐵水要求具有一定的黏度減少對爐缸側壁炭磚沖刷，鐵水成分 [Si]=0.55%-0.8%，[s]=0.010%-0.020%。

（2）爐渣堿度的控制。爐渣堿度一定程度滿足造渣要求使渣鐵順利分離，同時保證鐵水和爐渣具有一定的黏度，堿度R2=1.10-1.25.

3.6  加強爐前出鐵管理

鐵口是高爐排出渣鐵唯一通道，穩定合適的鐵口深度是高爐及時排盡渣鐵的前提。過深的鐵口深度加劇了鐵流對爐缸爐底的沖刷，鐵口過淺，鐵口泥包對鐵口區域炭磚形成不了保護層，炭磚直接受渣鐵沖刷。保證合適的鐵口非常重要，要求控制[3.0-3.2米]。減小鐵口孔徑，開鐵口鉆頭由55mm改用45mm，延遲出鐵時間，減小鐵水流速，降低鐵口區域環流鐵水對爐缸側壁的沖刷。針對鐵水流量變小后采取零間隔出鐵，及時排除爐缸渣鐵。加強鐵口泥套維護，杜絕帶鐵堵口和潮鐵口出鐵，保證正常的出鐵秩序。

3.7  加入釩鈦球團護爐

高爐護爐主要是對爐缸、爐底的一些護爐方法。以往因爐缸爐底燒穿事故較多，主要通過提高鐵水硅來生產一段時間鑄造鐵和降低冶煉強度，在爐缸內形成石墨沉積，達到護爐目的。近年來，隨著爐缸冷卻和材質的提高，爐缸壽命大幅度提高。目前主要手段是在爐缸加入釩鈦礦。其原理：釩鈦礦中的TiO2在高爐內高溫還原氣氛條件下，生成TiC、TiN及其固溶體Ti(NC)。他們的熔點都很高，純TiC為3150℃，TiN為2950℃。這些高熔點鈦的氮化物和碳化物在爐缸、爐底生成、發育和集結，與鐵水及鐵水中析出的石墨等形成黏稠狀物質，凝結在離冷卻壁較近的唄侵蝕的爐缸、爐底的磚縫合內襯表面，從而對爐缸、爐底內襯起到保護作用。四號高爐2017年4月份開始配用釩鈦球團礦護爐，一開始采取嘗試的方法配用，護爐效果不明顯，后來根據爐缸側壁溫度情況分段分量配用。

3.8  加強爐缸監控

完善爐缸側壁溫度的監控，針對部分損壞無法更換的熱電偶，在該區域重新安裝溫度監控點。同時在溫度偏高的危險區域安裝監控視頻，確保對整個爐缸無死角區監控。同時做好記錄，交接班向上級做好爐缸溫度數據匯報工作。同時制定爐缸燒穿應急方案，確保一旦發生爐缸燒穿事故，確保無一例人員安全事故，使設備損壞最小化。

4  護爐效果

通過以上護爐措施，四號高爐在高產優質的前提下實現了爐缸側壁溫度最危險的兩個溫度點由最高的473℃、450℃降低到目前的291℃、314℃。

5  結語

（1）后期爐爐缸損壞的治理措施較多，從效果上看釩鈦礦護爐最好，同時應該綜合配用其他護爐措施，根據爐缸具體損壞情況選擇護爐度，力爭在護爐的同時實現高爐生成優質高效。

（2）釩鈦礦護爐對爐缸影響較大，容易造成爐缸不活，應該采取適當放開中心、抑制邊沿的操作方針。

（3）嚴格做好護爐監控工作，監控不留死角、不留盲區，確保高爐安全生產。

6  參考文獻

[1] 王平，別威，龍紅明. 高爐爐缸內不同死料柱狀況對鐵水流場的影響[j].安徽工業大學學報，2011（2）：101-109

[2] 王筱留. 高爐生產知識問答。北京：冶金工業出版社，2005

[3] 周傳典. 高爐煉鐵生產技術手冊.北京：冶金工業出版社，1999

[4] 任貴義. 煉鐵學.北京：冶金工業出版社，1996

[5]張殿友.高爐冶煉操作技術.北京：冶金工業出版社，2007
