摘  要  酒鋼7座高爐原設計冷風放風閥結構為斜蝶板蝶閥與活塞組合形式，在使用過程中由于活塞密封性能不好，存在大量冷風泄漏，造成資源的浪費，煉鐵動力成本的升高。本文通過研究對高爐冷風放風閥結構形式的優化改造，減少冷風泄漏量，降低設備故障，保障冷風放風閥可靠精準運行，為煉鐵工序能耗的降低創造條件。

關鍵詞   斜蝶板  密封  調節角度  潤滑  技術改造

1  概述

高爐冷風放風閥是送風系統的關鍵設備，冷風放風閥安裝在鼓風機出口與熱風爐組間的冷風管道上，在鼓風機出口風量恒定的情況下， 用放風閥把一部分或全部鼓風排放到大氣中的方法來調節高爐入爐風量和風壓。酒鋼煉鐵廠現有1800m3高爐2座，1000m3高爐1座，450m3高爐4座，高爐總?cè)莘e6400m3。7座高爐原設計冷風放風閥結構為斜蝶板蝶閥與活塞組合形式，使用過程中由于活塞與筒體之間長時間摩擦，造成活塞與筒體之間的間隙增大，導致閥門的密封性能降低，高爐送風生產過程中冷風泄漏嚴重，造成煉鐵動力能耗成本的升高。

技術人員通過市場調研，結合現場工況，提出采用雙蝶閥的形式冷風放風閥，其中主閥板調節閥為斜蝶板，上部放風閥為三偏心蝶閥。驅動裝置操縱偏心蝶閥，并通過外部機械連桿機構將放風閥與調節閥蝶版連接，偏心式放風蝶閥閥板密封面堆焊硬質合金，閥座密封圈為金屬多層密封材料，關閉時密封性好，開啟時密封面間磨損小，閥門壽命長。

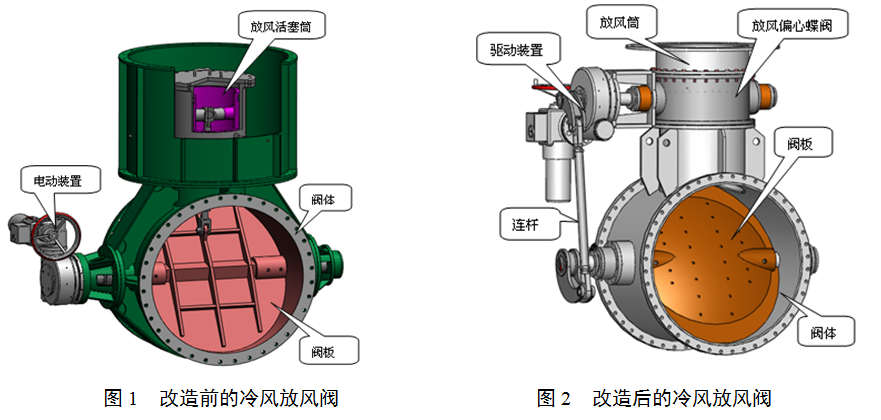

2  改造前后冷風放風閥結構對比

    從結構上分析：改造后的冷風放風閥放散部位采用三偏心蝶閥，主閥與放散閥的聯動拉桿采用外置結構，驅動裝置配置在放散小閥上?；钊椒棚L(fēng)閥上部采用活塞結構，主閥與活塞的聯動拉桿在閥門內部，驅動裝置配置在主閥上。

從備件密封性能分析：三偏心蝶閥具有密封性能好，啟閉靈活，且閥門開啟和關閉的過程中閥門的密封副之間無相對摩擦，閥門具有越關越緊的特性；活塞放散采用的是活塞在活塞筒上滑動，靠活塞環密封的結構形式，在長期的運行情況下，活塞環勢必摩擦損壞，因而造成活塞與活塞筒之間間隙增大，造成閥門泄漏，因此偏心式的放散閥密封性能要遠高于活塞式放風閥。

從備件的調節精度分析：偏心蝶閥的啟閉較活塞靈活，且調節風量范圍變化迅速，放風量大，偏心式放風閥驅動裝置配置在上部小蝶閥上，小閥帶動大閥，閥板轉動角度0-60°調節角度大，精度高。

從備件維護方面分析：偏心式放風閥較之于活塞式放風閥，動作靈活，故障點少。偏心式放風閥聯動拉桿置于閥門外部，調整檢修方便，避免了活塞式放風閥拉桿置于內部無法檢修的安全隱患?；钊椒棚L(fēng)閥對活塞及放風筒加工精度要求高，容易出現卡阻現象。

3  改造后的冷風放風閥日常維護注意要點

3.1  改造后的冷風放風閥運行故障統計

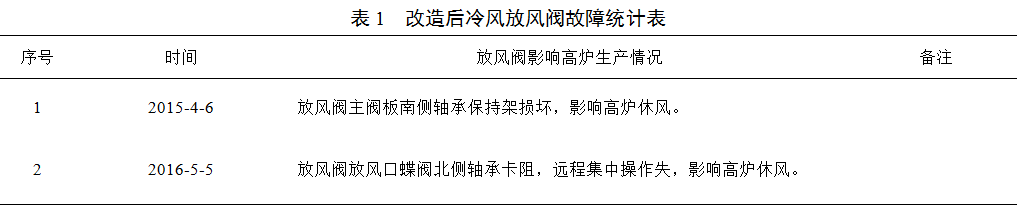

改造后的冷風放風閥，閥位控制更加靈活準確，高爐放風量控制在50-100m3/min，降低了風耗；同時改造后的放風閥現場放風量噪聲低于40分貝，改善了現場職工環境。但在日常維護過程中仍出現部分故障，給高爐休復風操作帶來困難，改造后冷風放風閥運行故障表1：

3.2  冷風放風閥運行故障原因分析

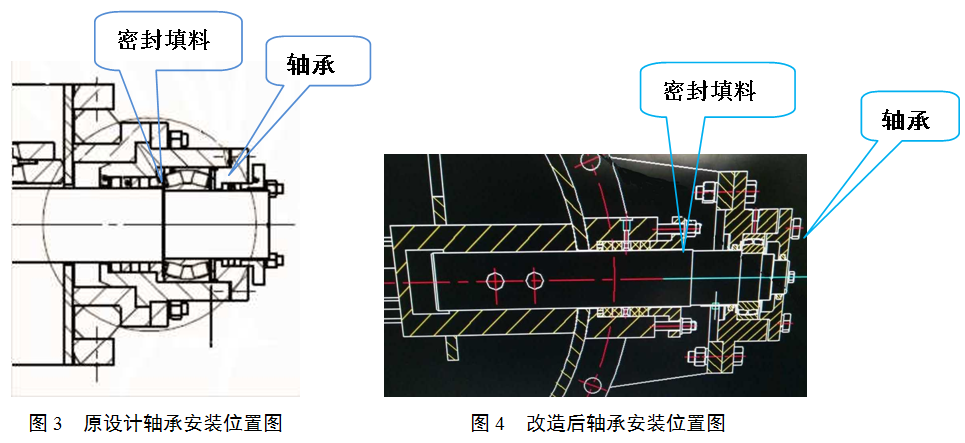

改造后的冷風放風閥放風口主軸同軸心設置的電動裝置輸出軸上固定安裝有曲柄，通過銷軸與連桿鉸接，連桿的另一端通過銷軸與安裝在調節蝶閥主軸上的曲柄鉸連接。連桿的兩端各帶有一個關節軸承，來解決由于加工和裝配等誤差可能造成的兩曲柄不在同一平面內回轉的問題。連桿的中間部位有一調節連桿長短的裝置。偏心式冷風放風閥的調節蝶閥和放風口的主軸通過滑動軸承與閥體配合，在滑動軸承的內外兩側分別設置填料密封，構成與滑動軸承配合的雙密封結構，結構見圖3。其存在的問題是調節蝶閥軸端及放風口蝶閥軸端安裝的內置滾動軸承在高溫環境下易出現軸承燒傷、保持架碎裂引發的閥板卡阻故障而影響冷風放風閥的功能。

（1）軸承采用的周期性潤滑脂潤滑，原設計潤滑點位于軸承上方位置，潤滑脂通過軸承外圈上的導油槽及注油孔進入軸承內部，基于先易后難的原理，當潤滑脂通過軸承外圈上的導油槽經過軸承上最容易進入的注油孔進入軸承內部，但是潤滑脂持續進入后并未按設計預想的通過軸承外圈油槽進入軸承其他兩個注油孔進入軸承內部，而是從軸承滾子縫隙沿著軸承內側密封填料間隙進入閥體內部，或從外部壓蓋縫隙被擠出，這就造成軸承局部潤滑不到位，這造成了只有部分軸承滾動體與滾道形成油膜，其余未被潤滑到的滾動體出現干摩。

（2）偏心式冷風放風閥調節蝶閥在高爐正常生產調節入爐風量時的旋轉角度不超過5°（高爐休復風時最大轉動角度≤60°），定期注入的潤滑脂不能通過軸的旋轉被帶入軸承下部，而軸承下部滾動體長期承受重載荷，故在高爐調節入爐風量時軸承下部滾動體出現干摩，造成調節蝶閥軸端軸承下部滾子磨損，最終導致冷風放風閥卡阻。

（3）由于軸承內側的密封填料并不具備隔熱功效，所以軸承處的溫度接近放風閥內部工況溫度200℃，而最初選用的潤滑脂在200℃的高溫環境下發生變質，出現的黑色塊狀物質依附于軸承內、外圈及滾子表面，注入的潤滑脂不但沒有對軸承起到潤滑作用，反而形成的黑色塊狀物質增加了軸承轉動阻力。此外放風閥軸承潤滑脂選型為二硫化鉬鋰基脂 2#，潤滑周期為1周，二硫化鉬鋰基脂 2#的理論滴點為236℃，現場取樣潤滑脂化驗滴點為180℃，而現場放風閥軸承包工作環境溫度在240-270℃左右，油脂在高溫下熔化，混入冷風中含有灰塵等雜質，潤化不良是導致軸承損壞的原因

（4）放風閥主閥板內部軸承型號為調心滾子軸承24034，游隙為200-260um,C3組,軸承緊靠軸頭密封安裝，閥板轉動角度0-60°，閥板運行過程中軸承受力分布始終不均，導致軸承工作游隙不均，使傳動軸存在徑向微動現象，造成部分軸承滾柱受軸向力較大，發生軸向竄動，損壞軸承保持架。

3.3  冷風放風閥運行維護注意事項

（1）在軸承座正對軸承外圈注油孔的位置再增加兩個潤滑點，確保潤滑脂可以充實到整個軸承內部。同時在放風閥各軸承包外側加裝風冷裝置

（2）當軸承工作溫度超過120℃時，應采用特殊的潤滑脂；超過200℃時，潤滑脂相對消耗量較大?；谶@個原則，所以將原使用的潤滑脂改型為特殊潤滑脂，將現使用的美孚EP2型潤滑脂改成老鷹牌G.BESLUX KOMPLES  HT-2/S型潤滑脂，該潤滑脂的液化點在350℃。

（3）檢修調整測量軸承外圈與軸承壓蓋間的間隙，保證間隙過盈30-50um,減輕軸承工作游隙不均現象。

（4）為了徹底杜絕冷風溫度對冷風放風閥軸端軸承的影響，對軸端軸承安裝位置進行了改造，具體改造內容：將閥板軸加長并將軸端軸承移至軸末端（如圖4所示），這樣徹底消除了由于高溫造成的冷風放風閥軸端軸承損壞導致的放風閥故障。

4  改造后產生的效果

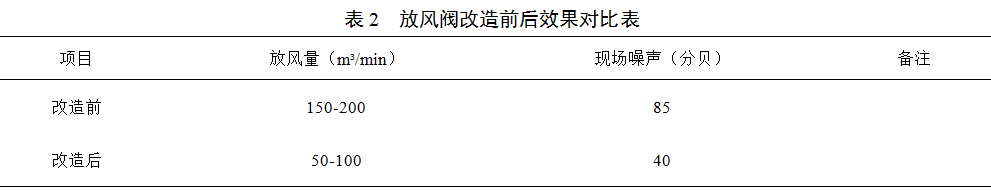

改造后的冷風放風閥后平均每分鐘減少冷風損耗100m3，大大降低冷風能源浪費，且傳動機構在閥體外側，日常點檢方便，故障容易處理。更換完與之配套的消音器后冷風放風閥在放風時噪音可降至40分貝以下，大大降低了放風噪音對周邊作業人員身心健康的危害。

5  結語

將活塞式冷風放風閥改造為偏心式，解決了閥門因密封性能不好造成大量冷風放散被浪費的缺陷，為降低高爐動力能耗成本創造了條件。但在日常維護過程中要做好各蝶閥閥板軸承包的潤滑，調整好軸承外圈與軸承壓蓋間的間隙，不斷總結優化日常維護方式，保證冷風放風閥閥板動作可靠精準，滿足高爐操冶要求。
