摘     要    本文介紹了APON無線定位測距技術的工作原理及系統組成，介紹了該測控定位技術高爐礦槽卸料小車精確定位系統的應用，通過使用該技術實現了移動設備定位及遠程自動操作控制，降低了現場操作人員的勞動強度，保障了操作人員職業健康，同時提高了效率和設備及場地的使用率。

關鍵詞    APON無線定位測距    高爐礦槽卸料小車    遠程操控

1    APON無線定位測距技術簡介

APON無線定位測距儀（以下簡稱APON）是一種高精度測速測距、實時定位系統，基于時間雙向飛行差分測距原理，主要作用是實時測量移動設備的絕對實時地址，安裝調試簡便，后期維護成本低。

APON無線定位測距儀由定位硬件層、數據處理層組成。定位硬件層是APON實現定位功能的主體部分，包括基站天線和移動天線（兩模塊可互換）；數據處理層則是實現位置計算和速度計算的關鍵。根據項目實際需要，基站天線是定位系統的基準錨點，其位置和安裝角度固定，為系統確定了空間坐標基準；移動天線是移動的，可實時獲取周圍基站天線的位置，由控制解算模塊計算設備本身的位置和速度。具體描述為：固定不動的基準站A模塊和移動的B模塊之間發射脈沖數據，根據協議測距誤差進行分析和建模，然后建立測距的有偏誤差與兩飛行體相對坐標間的約束關系，利用拉格朗日乘子法和泰勒級數法獲取飛行體間相對坐標值。

1.1    APON無線定位測距儀設備構成

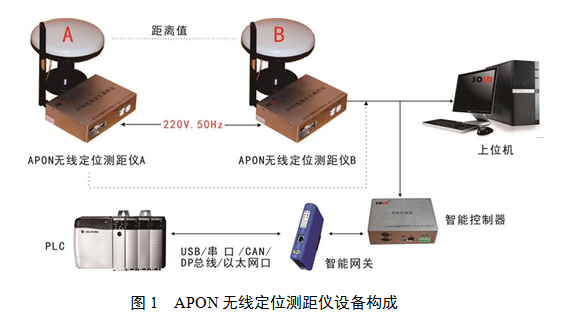

APON無線定位測距儀由最基本的基站子系統和移動子系統構成（如圖1），可以在基站端或者移動端得到絕對距離值，應急情況下可以將基站主機和移動接收機互換，只需要軟件設置即可。測距定位的計算是以各自天線為基點，不得隨意移動天線。

（1）基站子系統B：由基站天線、基站電氣柜（內含基站主機、開關電源、智能網關、智能控制器等）。

（2）移動子系統A：由移動天線、移動電氣柜組成（內含移動接收機、開關電源、不間斷電源等）。

1.2    APON無線定位測距儀系統原理

APON測速測距功能基于時間雙向飛行差分測距原理，固定不動的基準站A模塊和移動的B模塊之間發射脈沖數據，根據協議測距誤差進行分析和建模，然后建立測距的有偏誤差與兩飛行體相對坐標間的約束關系，利用拉格朗日乘子法和泰勒級數法獲取飛行體間相對坐標值。雙向飛行時間算法概述如下：

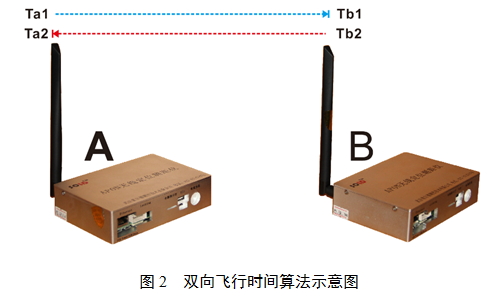

每個模塊從啟動開始即會生成一條獨立的時間戳。模塊A的發射機在其時間戳上的Ta1發射請求性質的脈沖信號，模塊B接收機在其時間戳上的Tb1接收到該信號。對信號加以一定的處理手段后，模塊B在Tb2時刻發射一個響應性質的信號，被模塊A在自己的時間戳Ta2時刻接收。由此可以計算出脈沖信號在兩個模塊之間的飛行時間，從而確定飛行距離（如圖2）。

計算公式如下：

其中c為光速，S為要計算的距離，Ta1、Ta2、Tb1、Tb2為時間戳。

在測速方面，系統根據測距所得數據，由卡爾曼Kalman濾波的最優回歸方程計算出模塊之間的徑向速度。

1.3    APON無線定位測距儀技術指標

（1）移動搬運設備地址測量精度：<2cm；

（2）測量范圍：0-2.5km；

（3）工作環境溫度：-40℃～+85℃；

（4）刷新速度：125Hz（最大）；

（5）輸入電源：AC220VAC±10%、DC4.5-48V；

（6）功率：2w；

（7）輸出接口：USB、串口、以太網口、CAN以及DP總線；

1.4    APON無線定位測距儀功能特點

（1）測距速度快，定位精度高，運行穩定，抗干擾能力強；

（2）移動端無用戶數量限制；

（3）體積小、重量輕、安裝方便快捷，調試周期短；

（4）抗干擾能力強、維護方便；

（5）設備部件標準化，設備構架簡單明了，供貨周期短；

（6）數據校準方便，測量數據重復性高，不受外部限制，完全自主控制；

（7）地面固定基準站和車載移動站兩側分別能得到移動設備實時位置和速度數據，多個移動子站可以共用一個固定基準站；

（8）后期維護簡單，部件更換方便，基準站模塊和移動子站模塊可以互換，無需停產即可更換，不影響現場設備正常生產；

（9）不會像激光測距設備一樣受現場的光譜、蒸汽、水霧、灰塵等影響。

2    APON無線定位測距技術應用

在高爐礦槽上用卸料小車來卸料，需要將不同料種進行混配，通過對卸料車的高效準確控制，并能提高生產效益，改善操作人員工作環境。

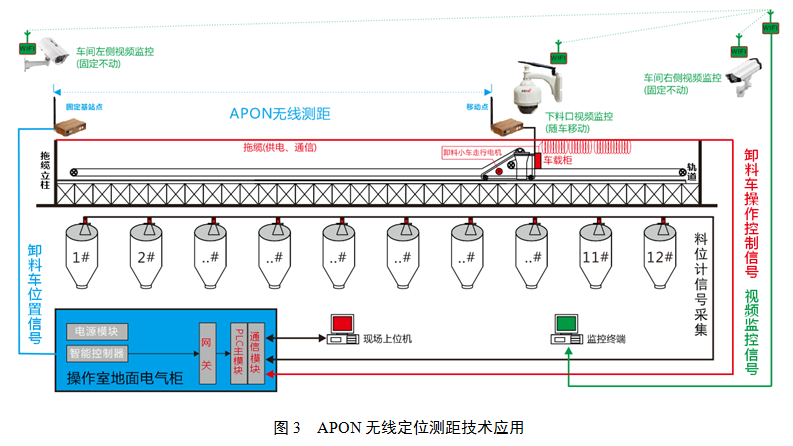

APON無線定位測距儀由基站天線、基站主機和移動天線、移動接收機、智能控制器等組成。將移動天線固定于小車一端，移動接收機放置車載電氣柜內；1個基站天線固定于卸料小車走行相對側，基站主機、智能控制器放置室內，通過基站天線和移動天線的脈沖發送接收來實現小車走行位置檢測，并將各實時數據傳輸?shù)较到y(tǒng)PLC內，供調用（如圖3）。

3    結束語

目前自動化定位控制技術受到工程技術領域的高度重視, 而移動搬運設備定位技術的發展也經歷了人眼觀察定位、旋轉編碼器定位、再到今天的APON無線定位測距技術，技術革新不斷發展進步，隨著自動化程度要求越來越高，更離不開APON無線定位測距的支持。APON無線測距技術穩定可靠，適用范圍廣泛，可用于對設備移動過程中進行實時定位和速度檢測。
