摘  要  本文闡述了板式預熱器在湘鋼熱風爐系統的應用情況，分析了煤氣預熱器板結、腐蝕穿孔的原因和機理，并提出了提高換熱片材質、增加煤氣洗滌和脫水環節、停止燒結礦噴灑氯化物、適當提高預熱器出口煙氣溫度的改進措施，以達到延長預熱器壽命的目的。

關鍵詞  板式預熱器  腐蝕  氯離子  煙氣溫度

1  引言

熱風爐系統為給高爐提供理想的風溫，在燒爐過程中產生的平均溫度約310℃的煙氣若通過煙囪直接排入大氣中，將造成熱風爐約25%的能源浪費。目前，絕大部分高爐的熱風爐系統均采用預熱器，利用熱風爐煙氣來預熱燒爐用煤氣和助燃空氣，以提高熱風爐燃燒的火焰溫度，從而達到提高風溫和熱風爐煙氣余熱回收的目的。

國內外應用于熱風爐煙氣余熱回收的預熱器有四種形式：回轉式預熱器、熱管式預熱器、板式預熱器和熱媒式預熱器。其中，板式預熱器目前較先進的高效節能型預熱器，具有傳熱效率高、壓降低、結構緊湊、不易積灰、易維修、運行可靠等優點[1]，是高爐提高風溫和節能降耗的有效途徑，與其他形式的預熱器相比具有很強的競爭優勢。因此，板式預熱器在熱風爐煙氣余熱回收系統的應用越來越廣泛。

2  湘鋼板式預熱器的應用情況

湘鋼熱風爐煙氣余熱回收系統原采用熱管式預熱器。2010年3月投產的2號高爐（2580m3），為解決沒有焦?fàn)t煤氣使用條件下的高風溫問題，在全國同類型高爐中首次采用了前置燃燒爐+全焊接波紋板式預熱器，預熱后助燃空氣溫度達到450℃左右，煤氣溫度達到200℃左右，實現在單燒高爐煤氣下為高爐提供1250℃風溫的目的。但受熱風管系耐火材料的影響，高爐投產不久就調整控制熱風爐拱頂溫度在1320℃，熱風風溫控制在1200℃以內。

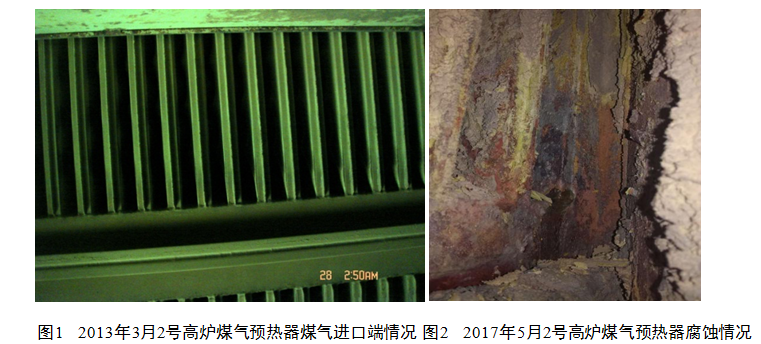

2號高爐板式預熱器投產后前期一直運行良好，多次檢查未發現煤氣側有積灰和腐蝕現象，且預熱溫度均達到了設計要求。圖1為2013年3月份2號高爐煤氣預熱器煤氣進口端檢查照片，無明顯積灰和腐蝕。

由于板式預熱器在2號高爐的應用效果良好，其他幾座高爐也先后將熱管式預熱器改造為板式預熱器。其中，2012年11月4號高爐改造采用板式預熱器，將熱風爐用高爐煤氣與助燃空氣預熱到180-200℃，熱風爐能為高爐提供1150℃的風溫。2015年2月3號高爐大修投產采用板式預熱器，2015年6月1號高爐改造采用板式預熱器，將熱風爐用高爐煤氣與助燃空氣預熱到180-200℃，熱風爐能為高爐提供1200℃的風溫。至此，湘鋼4座高爐熱風爐煙氣余熱回收系統全部采用板式預熱器。

2017年3月，2號高爐熱風爐CO在線檢測儀顯示煙氣CO含量異常升高，初步判斷煤氣預熱器已發生泄露。于2017年5月開蓋進入煤氣預熱器檢查，發現換熱板片積灰嚴重且有腐蝕穿孔，造成煤氣向煙氣側泄露，如圖2所示。

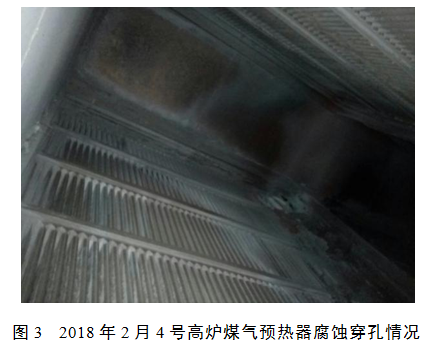

2018年2月，4高爐計劃檢修時檢查發現煤氣預熱器無明細積灰，但煤氣入口下方發生腐蝕穿孔，如圖3所示。

3  湘鋼板式預熱器腐蝕的原因分析

2號高爐煤氣預熱器壽命為7年，4號高爐煤氣預熱器壽命僅5年3個月，運行期間雖預熱效果達到設計目標，但出現了腐蝕穿孔的問題，被迫停用。因此，有必要對其發生腐蝕的原因及機理進行分析。

3.1  高爐煤氣處理工藝變化引起煤氣腐蝕性增強

2號高爐投產時，湘鋼高爐煤氣系統首次采用了干法除塵工藝。高爐煤氣干法除塵是先進的煤氣除塵工藝，因其顯著的節能降耗效果在國內外鋼鐵企業中備受青睞[2]。2號高爐干法除塵的應用，為湘鋼帶來了可觀的效益。為此，湘鋼其他高爐煤氣系統也先后由濕法除塵改造為干法除塵。然而，隨著運行時間的推延，在獲取節能減排效益的同時，高爐煤氣腐蝕問題也逐漸顯露出來。對比兩種煤氣除塵工藝，濕法除塵可以通過文氏管或洗滌塔將煤氣中的腐蝕性成份( 如SO2、SO3、Cl2、H2S 等)去除，進入水處理系統。而干法除塵腐蝕性成份幾乎全部保留在煤氣當中而無法外排，只能隨煤氣的流動進入煤氣管網。因而，湘鋼煤氣除塵工藝由濕法改為干法后，高爐煤氣本身腐蝕性大幅度增加，最終加劇了煤氣對預熱器板片的腐蝕速率。根據取樣化驗分析，湘鋼高爐煤氣腐蝕主要是氯離子含量高所致。

3.2  高爐煤氣冷凝水對預熱器形成板結腐蝕

隨著高爐煤氣溫度在輸送過程中逐步下降，達到冷凝溫度時飽和水冷凝析出，煤氣中的SO2、SO3、Cl2、H2S 等腐蝕性成分進入冷凝水。其中氯元素以離子形式存在冷凝水中，形成PH值低至2以下的高腐蝕性強酸，引起預熱器板片腐蝕。部分Cl-1和Ca2+、Mg2+等離子結合形成鹽類粘附在板片上, 漸漸積累并和煤氣中的粉塵結合，形成層狀的板結和結垢，對焊縫和板片形成腐蝕，造成煤氣預熱器泄露，使用壽命縮短。

2號高爐由于爐況運行偏差，煤氣利用率長期在42%以下，爐頂溫度高，導致大量打水，是其煤氣含水量高的主要原因。4號高爐生產全部使用外購焦，而外購焦含水量大，導致其煤氣含水量偏高。為解決煤氣飽和水冷凝問題，設計時在煤氣預熱器的煤氣進口設置了排水器，以減少進入煤氣預熱器的冷凝水量，但這并不能完全避免高腐蝕性冷凝水對預熱器板片的腐蝕。

3.3  煙氣中酸霧的凝結引起腐蝕

2號高爐熱風爐由于原有的預熱系統是帶有前置燃燒爐系統，進入預熱器的煙氣溫度較高，煙氣出口溫度也高達160-170℃。為了降低能源消耗，2014年對預熱工藝進行調整，取消了前置燃燒爐，煙氣溫度隨之下降。根據運行情況，由于煤氣與助燃空氣的溫度隨著燒爐周期而周期性波動，煙氣的預熱器出口溫度也周期性波動，雖然平均134℃高于設計值130℃的運行標準，但是最低時僅有95℃，煙氣出口平均溫度沒有真實反映預熱器運行工況。

4號高爐預熱器設計工況參數選取不盡合理，煙氣全部經預熱器預熱，預熱器出口煙氣溫度也只有120℃，也未達到130℃的工藝要求。

預熱后煙氣溫度過低，容易造成煙氣中的酸蒸汽冷凝析出附著在板片上，對鋼板造成腐蝕，從而影響預熱器的使用壽命。

4  延長板式預熱器壽命的措施

針對湘鋼板式預熱器腐蝕的原因，可從設計、選材、操作控制等方面進行優化，以延長板式預熱器的使用壽命，充分發揮板式預熱器的優勢。

（1）由于干法除塵高爐煤氣的腐蝕性增強，應進一步提高板式煤氣預熱器的換熱板片材質，增強板片耐點蝕和耐應力腐蝕的能力。

（2）減少高爐煤氣含水量和含氯量有助于減緩干法除塵煤氣對換熱板片的腐蝕速率。減少煤氣含氯量的一個有效辦法是設置煤氣水洗和脫水環節，但產生的廢水如何處理及處理費用需綜合考慮。同時，參考其他企業做的高爐氯平衡可知[3,4]，高爐煤氣中的氯主要來源于燒結礦，而燒結礦噴灑氯化物有重要影響。因此，隨著燒結礦RDI的提高，停止噴灑氯化物以從源頭減少氯是完全可行的。

（3）優化設計工況參數，適當提高預熱器出口煙氣溫度。設計時，應考慮生產實際中煙氣溫度波動的問題，適當多留些余地，保證運行過程中最低煙氣出口溫度高于其露點溫度130℃，避免因為煙氣中的酸霧凝結而造成的露點腐蝕。

5  結語

板式預熱器在湘鋼熱風爐系統的應用實踐表明，其換熱效率高，可以實現單燒高爐煤氣下的高風溫目標，是熱風爐預熱器發展的方向。但2號、4號高爐煤氣預熱器壽命未達到設計要求，分析原因主要為高爐煤氣中酸性物質特別是氯對不銹鋼換熱片形成的腐蝕，可通過提高換熱片材質、增加煤氣洗滌和脫水環節、停止燒結礦噴灑氯化物等措施改善。同時，設計時可適當提高預熱器出口煙氣溫度，避免煙氣中的酸霧凝結而引起預熱器的露點腐蝕。

6  參考文獻

[1] 李立民.附加燃燒爐的雙預熱技術在湘鋼2號高爐的應用[J].煉鐵,2011,30(5):57-58.

[2] 張琰.干法除塵高爐煤氣的管道腐蝕機理與防護對策研究[D].東北大學碩士學位論文,2014.

[3] 胡賓生,貴永亮,呂凱等.唐鋼高爐氯元素的平衡[J].鋼鐵研究學報,2013,25(1): 23-26.

[4] 傅元坤,湯雪松.高爐氯平衡及氯在煤氣管網中的分布[J].安徽工業大學學報,2012,29(3): 198-201.
