摘  要  為實現頂燃式熱風爐的長壽、高風溫，燃燒器的質量起著至關重要的作用，通過對頂燃式熱風爐燃燒器結構特征的分析，對頂燃式熱風爐燃燒器有了全面的認識，為優化設計和合理操作提供借鑒。同時，隨著種種因素的出現，燃燒器的質量參差不齊，對熱風爐的長壽、高風溫產生了極大影響。頂燃式熱風爐陶瓷燃燒器的質量控制是一個復雜繁瑣的過程，方法多樣，結果顯示采用本質量控制方法生產的陶瓷燃燒器，在使用中取得了良好的效果。

關鍵詞  頂燃式  熱風爐  陶瓷燃燒器  結構特征  質量控制  方法解析

熱風爐是高爐的主要熱工設備，實現熱風爐的長壽、高風溫，對高爐冶煉節約能耗，降低成本具有重要意義，也是當今高爐操作者追求的目標［1］。 所以，如何提高熱風溫度是目前熱風爐研究的焦點問題，1200~1300℃風溫是21世紀現代化高爐的重要標志，近年來風溫雖然有所提高，但是與國際領先水平還有很大差距，因此，采用頂燃式熱風爐燃燒器來大大提高風溫具有很大的迫切性和必要性［2］。當前，工程建設者們秉承“設計是前提，材料是基礎，施工是關鍵，管理是保證”的技術路線，嚴格執行標準規范，工程質量不斷提高，相繼出現一大批大型的安全、長壽、高效、低耗的頂燃式熱風爐。

1  頂燃式熱風爐燃燒器結構特征

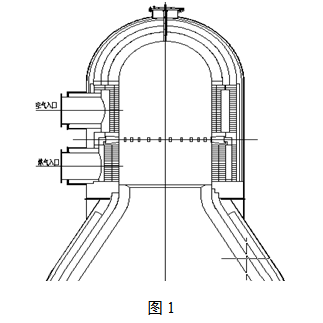

熱風爐按照燃燒室和蓄熱室形式不同，可分為內燃式、外燃式和頂燃式3種類型［3］。按照目前的發展趨勢，頂燃式熱風爐越來越多的被應用在大中型高爐上，同外燃式熱風爐相比，在外徑不變的條件下，能增加30-40%的加熱面積，有利于提高風溫。在同等條件下，與內燃式熱風爐相比，可提高熱風溫度100℃，降低熱風爐高度10%，節約材料成本15-20%，降低投資10%左右［4］。頂燃式熱風爐燃燒器就像人的心臟，是頂燃式熱風爐最關鍵的設備，對熱風爐的使用效果和使用壽命具有重要意義。頂燃式陶瓷燃燒器主要由半球形拱頂、圓柱形燃燒室、收縮段、拓展段以及兩個環形入口組成。常用頂燃式熱風爐陶瓷燃燒器結構模型見圖1。

1.1  優化設計的燃燒口結構

擴散式的燃燒方式，煤氣噴口和助燃空氣的方向均沿圓周切線布置，上環道是煤氣入口，由上下兩排尺寸相同的矩形孔與斜向下與水平方向成15°傾角的通道組成；下環道是空氣入口，由上下兩排尺寸相同的矩形孔通道組成，其角度與水平方向平行，孔口分布及數量與爐型密切相關。這種獨特的設計結構可以使空氣與煤氣能以一定的速度在預混室內交叉混合并向下旋流，增強了助燃空氣和煤氣的擴散混合，空氣與煤氣流量的適應范圍寬，在進入蓄熱室前充分混合燃燒，在進入格子磚之前已完全燃燒，避免了爐內出現局部高溫區，減少了NOx等廢氣的排放［5］。

1.2  足夠大的燃燒能力

燃燒器要有足夠大的燃燒能力，由于高爐煤氣可燃值約24%左右，且大部分成分是氮?dú)?，所以熱風爐燃燒器的工作條件是煤氣體積大于空氣體積，燃燒過程中物理的混合是限制性環節［6］。頂燃式燃燒器完全適應助燃空氣預熱400~600℃工況，具有適應工況范圍廣，燃燒功率大，燃燒效率高，燃燒穩定，使用壽命長等特點，且拱頂溫度較低，燃燒空間燃燒的產物不斷向下作旋流運動，避免了火焰直接沖刷拱頂，拱頂溫度約比拱側溫度低100~150℃，熱損失小，對改善及提高熱風爐風溫具有重要意義。

1.3  相互獨立的砌筑結構

拱頂爐殼獨立支撐環形陶瓷燃燒器的砌體，燃燒器砌體采用迷宮式密封結構和耐高溫、抗熱震綜合性能優良的堇青石磚材料，以防止熱膨脹應力破壞襯磚［7］。

1.4  自帶冷卻功能

煤氣和助燃空氣環道結構使其具有自身冷卻功能，燃燒器的煤氣和助燃空氣入口，通過環道與熱風爐爐體相連，避免了空、煤氣管道與爐內高溫氣體的直接連通，燃燒閥不需水冷，易于調節控制，有利于熱風爐的維護和工作的穩定，利于節能。

1.5  節省空間、耐高溫

該燃燒器只有一對空氣、煤氣管道與熱風爐相連，拱頂開孔少，同時拱頂直徑小，只有內燃式熱風爐的1/3左右，因此拱頂結構穩定；且整個燃燒器部分無金屬件，可以有效解決燃燒器附近爐皮發紅和燃燒器容易掉磚的現象，有效延長使用壽命長。

2 頂燃式熱風爐燃燒器質量控制方法

2.1  耐材質量控制

2.1.1 耐火材料的選擇

頂燃式熱風爐陶瓷燃燒器長期處于交變溫度環境，因而陶瓷燃燒器的材料必須能耐受長期的溫度變化，對材料的熱穩定性要求較高。燃燒器下部還承受上部砌體的荷重，因此需要選用耐火度和荷重軟化溫度高、具有良好高溫穩定性和抗熱震性的耐火材料［8］。從節能減排、降低成本且滿足使用工況的角度出發，選擇耐高溫、抗熱震的堇青石磚將是最優的選擇。

2.1.2 生產配方及主要原料的控制

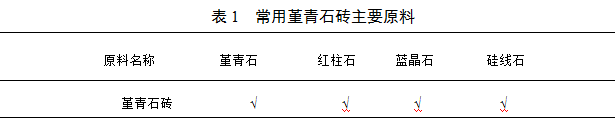

頂燃式熱風爐燃燒器用堇青石磚以堇青石熟料顆粒為主要原料、加入紅柱石顆粒、藍晶石顆粒、硅線石顆粒等作輔料，以a- Al2O3粉、優質粘土粉、SiO2微粉等做結合劑。對于燃燒器制品的理化指標要求不同，原料配比就有所不同。常用燃燒器磚的主要原料示于表1。

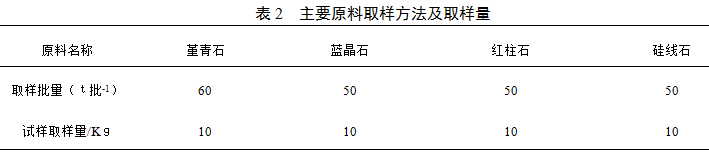

為減少取樣工作量且使樣品更具代表性，應采取多點取樣再四分法縮分的取樣原則及方法，具體的取樣方法及取樣量參照YB4032-1991、GB/T17617-1998等進行。各主要原料取樣量見表2。

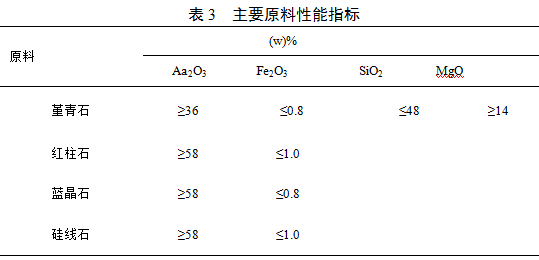

主要原料檢測指標參照YB4032-1991進行，檢測方法按照GB/6900-2006執行。具體性能指標見表3。

 制品的使用條件、技術要求和原料的特性是選擇原料和配比的重要依據，在配方中必須根據原料的不同特性和對制品的要求來選擇原料。在廠方組織生產時對進廠使用原料分類分批進行檢查并抽樣，進行常規指標的檢驗，檢驗合格后方可進行下一步工序的生產。

2.1.3  生產工藝及生產過程的控制

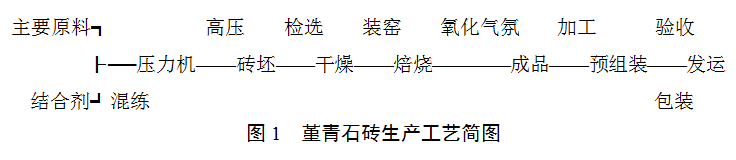

2.1.3.1 堇青石磚生產工藝流程簡圖

2.1.3.2 坯料混練及成型要求

坯料必須進行混練，混練時間是主要控制參數，若混練時間過短則造成粒度分布不均，將導致制品密度不均，焙燒時膨脹收縮不均易形成裂紋；粘結劑分布不均則會造成局部粘結不牢，局部形成空洞和裂紋［9］?；旌蟮呐髁蠎?yīng)根據其體積來決定成型壓力機的噸位及打壓次數，一般成型壓力機應不低于350噸，打壓次數不低于6次。

SiO2微分、a- Al2O3粉、粘土粉以及紙漿廢液等結合劑按比例加入水磨機中，經混磨，加水后混合成均勻泥漿作結合劑，然后再將泥漿加入待混碾基料的顆粒料中，使泥漿完全包裹在顆粒料表面，混碾后加入基料細粉繼續混碾，混碾完成不需困料直接運至壓力機成型。結合劑采用這種方式加入可大大提高混料均勻度，有利于降低成型時磚坯氣孔率，提高磚坯強度，減少?gòu)U品率?；炷霑r(shí)間及加水量是控制要點，混碾不均易造成局部結團；加水量過少泥漿不能完全包裹骨料顆粒，造成磚坯內部疏松、分層等；加水量過多，造成氣孔率過大，影響強度。

2.1.3.3 干燥及焙燒制度

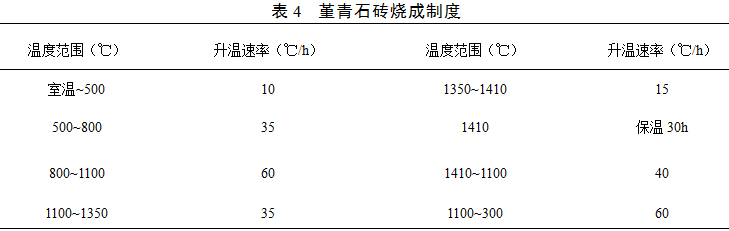

成型后的磚坯干燥必須充分，干燥溫度及時間是控制要素。產品的干燥及焙燒必須按照相應的升溫曲線進行。升溫過快易造成脫水過快，形成裂紋。通常養護12h后送入150℃紅外干燥窯進行脫水干燥，當磚坯含水率小于0.3%后，可直接進入隧道窯在氧化氣氛下燒成。堇青石磚的燒成過程大致可分為預熱及揮發物排除階段、高溫階段和冷卻階段。堇青石磚的燒成必須嚴格控制升溫和降溫速率，減少制品裂紋的出現，提高成品率。普通堇青石磚燒成制度見表4。

2.1.4 成型后磚坯質量初步控制

對成型后的磚坯分批次隨機取樣進行尺寸及外觀檢驗。初步尺寸檢驗包括但不限于長、寬、高、扭曲、相對邊差等，初步外觀檢驗包括但不限于缺棱掉角、疏松、裂紋、夾雜及層裂等。對于超標磚數量小時要及時挑出，以免混入合格磚坯進入窯內燒成，造成能源浪費；量大時要及時查找原因，以免造成更大的人力、物力浪費及損失，應嚴禁超標磚進入干燥程序。還可對磚坯進行體積密度的測定，做到及早發現及早處理。以免在產品出窯時才發現，延誤工期。

2.1.5 產品質量檢驗及預組裝驗收

2.1.5.1出窯產品質量控制

對出窯產品分類分批取樣進行理化檢驗，檢驗合格后方可進入下一步生產工序。堇青石磚制品的抽樣及合格判定規則嚴格按照GB/T10325—2015執行［10］。堇青石磚的抽樣批次應按照合同簽訂的技術協議要求執行，技術協議中沒有明確規定的則按照行業標準YB/T4128—2014執行［11］。所有產品必須在具有國家級資質的專業檢測機構進行理化檢測。需要提出的是對產品取樣檢測時，不應只在出窯時產品中抽取，還應在加工預砌時，在預砌平臺上隨機抽取試樣；這樣做的目的就在于督使廠方在加工預砌時用心，不要把不同材質的頂燃式熱風爐燃燒器磚混雜不清，甚至投機取巧，以次充好。

2.1.5.2 加工后產品質量評定程序檢驗控制

加工后產品質量評定程序檢驗控制包括尺寸偏差控制、外觀質量控制和斷面質量檢查控制及理化性能質量控制。產品按同一牌號組批，一組熱風爐燃燒器用磚為一批；磚的抽樣及尺寸、外觀、斷面等質量判斷的驗收可參照GB/T10325—2012執行。現場檢驗時質量判定應按照合同簽訂的技術協議要求執行，技術協議中沒有明確規定的則按照行業標準YB/T4128—2014執行。

2.2  砌筑質量控制

2.2.1對預組裝陶瓷燃燒器進行驗收

對預組裝頂燃式熱風爐燃燒器進行驗收的內容有：標高的控制，直徑的控制，表面平整度，垂直度，垂直縫，放射縫，環縫、重縫和錯臺等。

驗收合格的預組裝頂燃式熱風爐燃燒器，應用顏色鮮明的防水顏料進行逐塊編號，作出明確標記。對于預組裝頂燃式熱風爐燃燒器的驗收應按照合同簽訂的技術協議要求執行，技術協議中沒有明確規定的則按照行業標準執行。具體的頂燃式熱風爐燃燒器預組裝及檢驗標準可參考YB/T4128—2014執行。

2.2.2 對陶瓷燃燒器施工質量進行驗收

專業監理人員及業主代表應現場監督工人施工，每班完工后對照施工圖紙及質量規范進行逐一驗收，不合格的必須整改合格，否則不得進入下一步施工工序。具體可參照工業爐砌筑工程施工及驗收規范GB50211-2004執行。

3  結論

（1）通過對頂燃式熱風爐陶瓷燃燒器結構特征的分析，對頂燃式熱風爐燃燒器有了全面的認識，領先優于內燃燒和外燃燒熱風爐陶瓷燃燒器的技術特性，成為了順應潮流的趨勢，被廣泛應用于國內外新建或大修的高爐熱風爐上，為熱風爐的長壽高風溫作出了巨大貢獻。

（2）對頂燃式熱風爐陶瓷燃燒器用堇青石磚建立從主要原料、生產配方、生產工藝、產品檢驗、預砌驗收等關鍵環節進行全方位的質量控制方法程序，對保證堇青石磚的性能起到了關鍵性作用，為最終保證陶瓷燃燒器的良好性能起到了決定性作用。

（3）通過對頂燃式熱風爐陶瓷燃燒器結構特征及耐材質量控制方進行法解析，為設計、生產及使用方提供了一個借鑒參考的依據。
