摘  要  闡述回轉窯氮氧化物產生機理，有針對性的在操作上采取措施，并采用新型低氮?dú)怏w燃燒器進行技術改造，使氮氧化物排放濃度降低到國家排放標準以下。

關鍵詞  回轉窯  氮氧化物  燃燒溫度  改造  燃燒器

1  前言

氮氧化物是造成大氣污染的主要污染源之一，通常所說氮氧化物主要包括NO、NO2、N2O、N2O3、N2O4、N2O5等幾種。這些氮氧化物與空氣中的水結合最終會轉化成硝酸和硝酸鹽，硝酸是酸雨的成因之一；氮氧化物與其他污染物在一定條件下能產生光化學煙霧污染。由于以上危害，國家環保要求排放濃度在300mg/Nm3以下[1]。凌鋼為保證回轉窯NOx排放濃度達標，在生產操作及工藝改進上做了有針對性的改進，取得了較好的效果。

2  研究氮氧化物生成機理，查找原因

燃燒過程中氮氧化物的生成有以下三種途徑：（1）燃料型氮氧化物，由燃料中的氮化物熱分解后氧化產生；（2）快速性氮氧化物，由空氣中的N2與燃料中碳?xì)潆x子團反應生成；（3）熱力型氮氧化物，由空氣中的N2在高溫下氧化而成[2]。研究表明，燃燒溫度對熱力型氮氧化物生成有決定性的作用，當燃燒溫度低于1500℃時，氮氧化物的生成量很少，高于1500℃時，氮氧化物按指數規律迅速增加。凌鋼回轉窯使用焦?fàn)t煤氣作為燃料，其理論燃燒溫度在2000℃以上，該溫度下N2與O2反應生成大量的NO。因此判斷凌鋼回轉窯氮氧化物主要是高溫?zé)崃π偷趸铩?/span>

3  操作調整，降低氮氧化物排放

熱力型氮氧化物的生成機理由Zeldovich于1964年提出，其生成是在高溫下由氧原子撞擊氮分子而發生反應的結果，因此其主要影響因素是溫度和空氣過剩系數[3]。因此，在操作上采取了適當降低焙燒溫度和一次助燃風量的措施，逐漸將一次助燃風量由7000/h降低到6200m3/h。調整后，NOx排放濃度略有降低，基本控制在240～290mg/Nm3，能夠滿足環保排放要求，但卻造成回轉窯整個系統溫度降低，預熱二段溫度由原1020℃左右逐漸降低到980℃左右。不但使生球干燥、預熱和焙燒效果變差，回轉窯球團礦產量降低、質量變差，而且使回轉窯窯體耐材表面結圈加劇，耐火材料使用壽命降低，對回轉窯長期穩定運行帶來不利影響。

4  采用低氮燃燒器技術改造

在采取降低焙燒溫度措施的同時，為徹底治理氮氧化物排放問題，根據氮氧化物產生機理及焦?fàn)t煤氣理論燃燒溫度高的實際情況，為降低燃燒火焰溫度，減少熱力型氮氧化物產生量，又在回轉窯燃燒器燃料種類及結構方面進行改進，具體如下：

4.1  混燒部分高爐煤氣，降低火焰溫度

焦?fàn)t煤氣理論燃燒溫度可達2000℃以上，而高爐煤氣的理論燃燒溫度約為1450℃，當混燒以上兩種煤氣時，理論燃燒溫度勢必降低，有利于熱力型氮氧化物的降低。因此，在對煤氣及各風機能力進行理論核算后，將燃燒器由單燒焦?fàn)t煤氣改為燒焦?fàn)t和高爐兩種煤氣，其中設計焦?fàn)t煤氣用量在8000~10000Nm3/h，高爐煤氣用量在8000~9000Nm3/h。

4.2  優化燃燒器結構及特點

在確定混燒焦?fàn)t和高爐煤氣后，又對燃燒器結構進行優化（詳見圖1和圖2）。結構優化后，由原四通道改為五通道，具有以下特點:

(1) 降低氮氧化物生成量。針對性的設計五通道氣、氣混燒燃燒器，不但可滿足工藝焙燒溫度，而且煤氣和一次助燃風及二次助燃風混合良好，攏煙罩形成的碗狀效應收攏火焰，使煤氣燃燒火焰狀態穩定、形狀規整，不產生高溫峰值和局部高溫，火焰溫度分度均勻合理，從而減少熱力型氮氧化物的生成量。

（2）煤氣燃盡率高，節能降耗。攏煙罩形成的碗狀效應收攏火焰，以及旋流風通過旋流鈍體形成內回流，使煤氣和熱空氣得到良好的混合，再通過調節軸流風和旋流風比例，以及出口速度匹配，可實現較高的燃盡率，提高窯的熱力強度，降低熱耗。

（3）減緩結圈?；鹧娌粧吒G襯，不舔料，物料受熱均勻，延長窯內結圈周期。即使產生結圈，也可通過調節火焰高溫區長短以及采用冷熱交替法緩解或解決結圈帶來的工藝影響。

（4）在線調節靈活，工藝適應性強。不但可調節各助燃風通道的風量匹配比例，而且還可通過波紋補償器調節軸流風和旋流風出口截面積，進而得到不同的氣流流場，使火焰調節更加明顯，范圍更寬。

以上方案通過華中科技大學的實驗室仿真計算分析及實際經驗，能夠達到在保證球團礦產質量的前提下，氮氧化物排放濃度降低至排放標準300mg/Nm3以下。

5  改造效果及效益

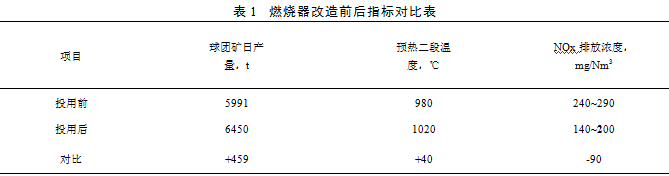

2018年9月中旬進行了技術改造，新型低氮燃燒器順利上線試用，燃燒器火焰燃燒狀態明顯改善，由改造前的發散、飄逸變?yōu)榉€(wěn)定、形狀規整，焙燒溫度恢復到正常水平，球團礦產量提高，氮氧化物排放濃度顯著降低，具體詳見表1。

改造后，氮氧化物濃度降低，已不再是產量的制約性因素。球團礦產量有較大提升空間，按日增產459噸計算，年降低球團礦固定費用約500萬元，減緩回轉窯結圈、延長耐火材料使用壽命，具有顯著的經濟效益。同時，氮氧化物排放濃度降低，減少對大氣的污染，具有顯著的環保效益。

6  結語

凌鋼回轉窯采用高焦混合煤氣及新型氣體低氮燃燒器，降低氮氧化物排放濃度，攻克了回轉窯氮氧化物排放超標制約生產的難題，是國內200萬噸回轉窯低氮生產技術的一次重大創新，具有顯著的經濟效益和環保效益。

7  參考文獻

[1]GB28662-2012，《鋼鐵燒結球團工業大氣污染物排放標準》.中國環境科學出版社，2012

[2]吳碧君，《燃燒過程中氮氧化物的生產機理》，電力環境保護，2003年.第19卷，第4期

[3]姜涌等，《熱力型NOx的抑制》，電站系統工程，2005年.第21卷第2期
