摘  要  爐缸整體澆注技術，伴隨著高爐冶煉節奏的加快，以其對爐缸結構原理透徹的領悟，和行之有效的實踐，逐漸被廣大高爐煉鐵技術所接受。高爐濕法噴注技術及爐缸整體澆注技術的快速發展，逐漸顯現著不定形耐材技術的重要地位。

關鍵詞  爐缸  陶瓷杯  整體澆注  局部澆注  爐底找平

1  技術簡介

爐缸整體澆注，是基于傳統砌磚修復的一種新技術。它采用不定形自流料，以支模澆注的方式，還原陶瓷杯。脫模后整體無縫，形成一個真正的“杯”結構。使得鐵水“無孔可入”，而且所使用材料，與鐵水不產生化學反應，真正起到了隔離與隔熱的作用。，其工藝簡化為圖1所示。

近兩年，爐缸整體澆注技術發展迅速，高爐中修時，不放殘鐵，僅對鐵口區域特殊處理：將殘鐵燒掉，至爐底碳磚，其他區域無需清理，然后整體澆注，恢復生產。這種方法簡單快捷，重點解決爐缸局部溫度高的問題。多數高爐停爐檢修，選擇放殘鐵方式，對爐缸進行系統修復，使用更長周期。

總體來看，爐缸整體澆注技術，具備以下特點：

（1）能最大程度的保留殘余合格碳磚，針對局部區域嚴重侵蝕碳磚可采用高導熱澆注料進行針對性修復，因此與拆除碳磚重新砌筑相比，維修工期短，綜合造價低；

（2）澆注襯與砌筑相比具有：整體性好，能與炭磚界面緊密有效貼合。因此不存在傳統陶瓷杯與炭磚間的間隙搗打料，避免了因氣隙而造成“間隙熱阻”的問題，使?fàn)t缸整體傳熱效率得以提高，1150℃凝鐵等溫線推移至澆注陶瓷杯的內部，炭磚得到有效隔離和保護。通過爐缸的澆注維修，不僅從根本上保障爐缸安全、長壽運行，而且減少了爐缸熱損；

（3）對于風口區域，同樣能最大限度利用殘余磚襯，減少耐材消耗；清凈渣鐵后即可進行澆注，整體澆注的風口襯里能有效避免磚縫的影響，降低風口竄煤氣的風險；

（4）爐缸陶瓷杯澆注料采用溶膠結合剛玉碳化硅質泵送澆注料，其是針對傳統陶瓷杯磚（塑性剛玉磚、剛玉莫來石磚等）從材質上進行了優化改進，因此具有更高的抗鐵水熔蝕、抗渣蝕及抗堿侵蝕性能，同時其導熱系數適中，更有利于爐缸渣鐵粘滯層形成。

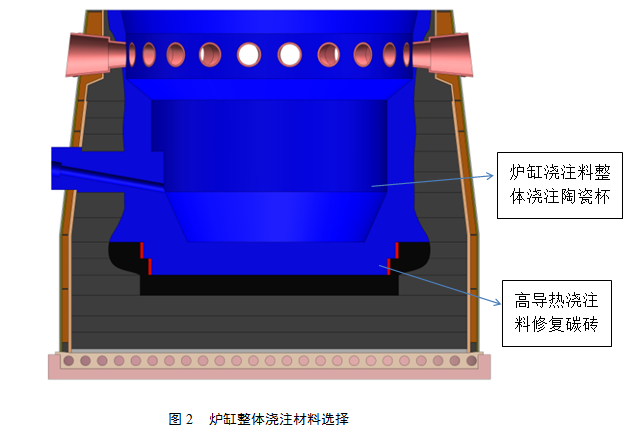

2  材料選擇

2.1  高導熱澆注料

高導熱澆注料RLG-SC：該料主要原料為導熱性能好的碳質材料，采用溶膠結合；其具有與炭磚相近的導熱系數，同時具有優良的抗渣鐵潤濕性能及良好的自流性能，能夠輕易實現狹小縫隙自流填充密實作業，可用于碳磚修復，爐底找平、炭磚與冷卻壁縫隙填充、陶瓷杯與炭磚縫隙填充。

2.2  剛玉質澆注料

剛玉質澆注料RLG-SA：是專門針對高爐爐缸陶瓷杯環境特點設計開發；以優質剛玉為主要原料，采用納米溶膠為結合劑；材料不僅具有優良的耐高溫，抗渣鐵侵蝕，抗沖刷及快干防爆等應用性能，而且具有優異的自流泵送的施工性能。

3  整體澆注施工

3.1  爐缸清理方式

爐缸整體澆注施工，前期清理很關鍵，需將殘磚、殘?zhí)急砻娣刍稀⒃?、浮塵等全部清理干凈，清理過程，盡可能保護殘磚或殘?zhí)?。如圖3所示，高爐停爐過程中，往往伴隨著打水降溫過程，這對環碳和爐底碳磚破壞嚴重，磚襯表面會存在一定厚度的粉化料，該部分碳磚依然失效，因此需清理掉，清理至磚襯露出硬面。如碳磚破損較嚴重，可采用高導熱料修復；如僅有較薄一層損壞，則可直接澆注陶瓷杯，無需修復碳磚。

3.2  陶瓷杯及風口澆注

爐底采用高導熱料找平后，分兩步澆注陶瓷墊，陶瓷墊厚度根據爐缸尺寸確定。如圖4，泵送料采用自流澆注料，全過程無需震動或簡單震動。

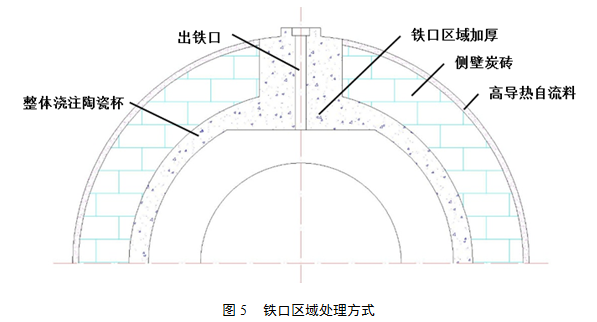

 兩層陶瓷杯澆注完成后，支模澆注側壁及鐵口區域，如圖5，鐵口區域加厚，恢復鐵口深度至原設計深度。

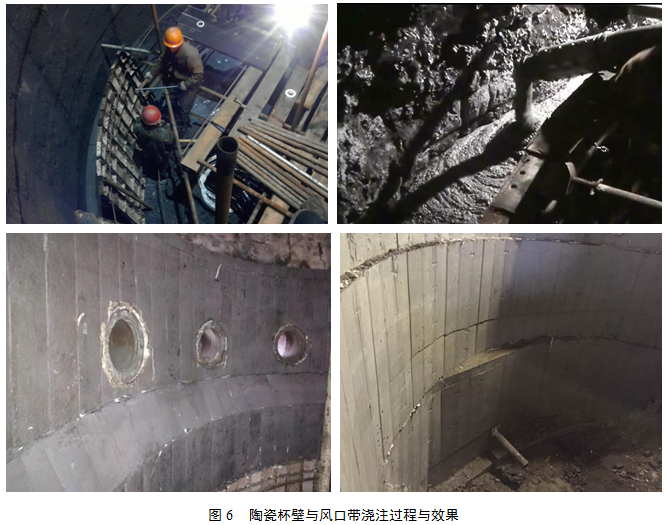

考慮到象腳區保護，會根據各高爐象腳區侵蝕情況，采用不同的處理方式。爐缸澆注料體密較大，液態材料靜壓力較大，因此一般采用分段澆注的方式澆注陶瓷杯壁，如圖6所示，由爐底分段澆注至風口帶。

待澆注完畢后，靜止數小時后脫模，進而完成整個爐缸澆注。然后按照制定的烘烤曲線，進行簡單的烘烤，排除材料中的水分，即可滿足開爐條件。

爐缸整體澆注技術，根據高爐爐缸侵蝕特點，策劃檢修方案，擬定施工工期，然后嚴格按照各施工節點執行。全過程無限速環節，因此簡單快捷，而且可以靈活協調，交叉作業，便于鐵廠統籌安排。

4  爐底找平

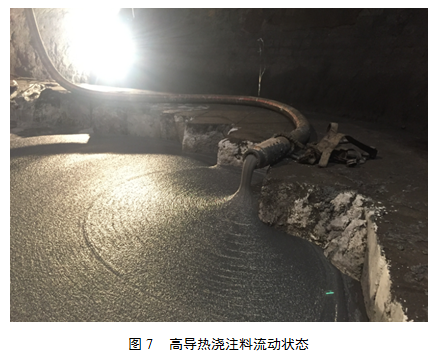

上文提到的高導熱澆注料RLG-SC，近兩年被很多高爐用作碳磚之間填縫、碳磚與冷卻壁之間填縫、爐底水冷管之間填充找平，分別取代之前使用的碳素?fù)v打料。高導熱澆注料流動狀態如圖7所示。

該材料導熱系數較高，可完全取代碳磚使用，因此替換碳素?fù)v打料依然能起到較好的效果。高爐大修期間，使用該材料進行爐底找平，然后“干砌”碳磚，省時省力，傳統碳素?fù)v打料很難達到這種效果。

5  結語

實踐證明，爐缸整體澆注技術是行之有效的一種爐缸耐火材料修復技術，其中材料選擇較為關鍵。目前使用的兩種材料：RLG-SC高導熱澆注料，可修復碳磚及爐底找平；而RLG-SA爐缸澆注料，良好的抗渣鐵侵蝕性能，很好地滿足爐缸工作層的使用環境。這兩種材料，均通過泵送澆注的方式，高效快捷，且節能環保。

隨著技術研究工作的進一步深入與材料技術進步，復合材料整體澆注爐缸可有望完全取代傳統的碳磚砌筑+陶瓷杯爐缸結構。
