摘  要 圍繞制約鏈篦機-回轉窯生產效率的問題，分析了生產能耗高、生球質量不穩定、焙燒制度不合理、回轉窯結圈周期短等主要制約因素，通過應用二次配料、穩定造球質量系列改進、鏈篦機-回轉窯低溫焙燒等多種技術措施，使煤氣消耗降低0.1GJ/t，膨潤土消耗降低2.91kg/t，工序能耗降低2.71kg/t，年產量增加了14.27萬噸。

關鍵詞鏈篦機—回轉窯  二次配料  低溫焙燒

Research and Application of Efficient Production Technology in 600 000 t Grate-kiln

LIXiuhaiSUNLianshengZHAO XiangdongLILin

(Shandong Steel Co., LTD., Laiwu Branch)

AbstractAround the cause of the grate-kiln production efficiency, analyzed the production of high energy consumption, the pellet quality is not stable, roasting temperaturewas not reasonable, ring in rotary kilnwas short, etc of the main factors, by applying the secondary ingredients, stable pelletizing quality improved, chain gas machine series, the grate-kiln at low temperature, and other technical measures, make the gas consumption was reduced by 0.1GJ/t, the bentoniteconsumptionwas reduced by 2.91kg/t,the process energy consumption was reduced by 2.71 kg/t,and annual productivity increased by 0.1427million ton.

Keywordsgrate-kilnthe secondary ingredientslow temperature roasting

1  前言

萊鋼60萬噸鏈篦機-回轉窯生產線2009年6月建成投產，主要工藝流程為：國內外鐵精粉與膨潤土按一定比例混合，經干燥、潤磨后，通過圓盤造球機造球，篩分布料后，在鏈篦機上干燥、預熱，回轉窯中焙燒，環冷機內冷卻后，得到的8~16 mm合格成品球，供高爐使用。投產以來，工序能耗（膨潤土、煤氣）高、造球質量（落下強度、生球粒度）波動大、焙燒制度不合理、回轉窯結圈周期短等，嚴重制約了球團生產效率，年產量50.09萬噸，達不到設計產能。為此，山東鋼鐵股份有限公司萊蕪分公司采取膨潤土配加方法工藝改進、穩定造球質量設備改造、低溫焙燒工藝優化等系列攻關，工序能耗由30.33kg/t降低至27.62kg/t，年產量達到了64.36萬噸，取得了顯著效果。

2  制約生產效率分析

2.1膨潤土消耗高

60萬噸鏈篦機-回轉窯使用雙山鈣基膨潤土，配比在4%左右，與國內先進球團廠相比差距較大，如表1所示。

從表1看出：60萬噸球團膨潤土消耗與鞍鋼弓礦相比，差距近20kg/t，膨潤土消耗高增加了生產成本的同時，降低了球團礦的品位，使成品礦中SiO2含量增加，煉鐵渣量增加，焦比上升，造成巨大的經濟損失。分析膨潤土消耗量高的原因有：

2.1.1原料粒度粗、水份大、成球性差

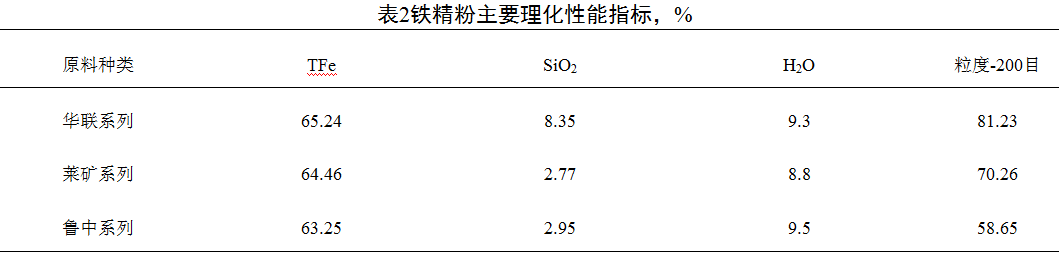

進廠原料主要為華聯系列、萊礦系列、魯中系列鐵精粉，其主要理化性能指標見表2，分別按照20%、40%、40%配比進行配料，精礦粒度較粗，水份偏大，成球性差，致使膨潤土消耗高。

2.1.2工藝條件限制

烘干筒設計能力為90t/h，內部揚料裝置因設備原因被拆除，隨著產能的提升，混合料烘干效果不理想，進入潤磨機后，經常出現混合料堵塞篦板不出料的“脹肚子”現象，頻繁分料，膨潤土配加量隨之增加，生球落下強度、水分、粒度不穩定，整個生產出現波動。

2.1.3膨潤土配加方法不合理

傳統配料工藝為：配料室根據生產指令按照一定比例配加鐵精粉與膨潤土，經膠帶機轉運混合進入烘干機內，烘干機內無揚料裝置，部分混合料經翻轉滾動成球，且烘干室內溫度達到800℃，經過高溫烘干，膨潤土理化性能發生變化，與鐵精粉進行了初反應，影響膨潤土粘結性，致使膨潤土消耗升高。

2.2生球質量不穩定

2.2.1生球質量差

造球工藝要求：生球落下強度5~9下/個球，粒度8~16mm，占比85%以上。受烘干、潤磨的影響，進料水分、粒度波動明顯，影響造球質量。同時，加水方式不合理、刮料效果差，生球質量波動大，不合格生球進入鏈篦機后，經干燥、預熱，破裂產生粉末，加劇回轉窯結圈，影響球團礦的產量。

2.2.2潤磨利用率低

混合料經過潤磨后，能夠提高混合料粒度及表面活性，降低膨潤土用量。60萬噸鏈篦機-回轉窯，設計使用φ3.8×6.5m潤磨機一臺，能力110t/h，在生產過程中，存在兩個問題：一是篦板、螺栓質量差，平均每周需停機4~8h處理篦板故障，故障率高；二是篦板結構不合理，當進料量大于80 t/h時，出現篦板堵塞“脹肚子”現象，頻繁分料，造成生產波動。

2.3焙燒制度不合理

2.3.1焙燒溫度高

球團原料為磁鐵礦時，由于工藝操作實踐經驗的欠缺，熱工制度不合理，回轉窯的焙燒溫度仍控制在1300~1400℃左右，焙燒溫度過高，球團氧化急劇放熱，形成高溫區，發生液相固結反應，形成結圈，結圈后對風流系統產生影響，鏈篦機干燥、預熱效果下降，進入窯內高溫爆裂，產生大量粉末，消耗了大量的熱量，同時加劇了窯內結圈的形成，導致惡性循環，煤氣消耗增加，生產成本升高。

2.3.2干燥、預熱溫度不合理

鏈篦機-回轉窯工藝是利用回轉窯的熱廢氣，通過主引風機，將窯尾熱風引至鏈篦機進行干燥、預熱。鏈篦機的耐熱循環風機分為耐熱1#風機和耐熱2#循環風機，當前1#耐熱風機停用，2#耐熱風機從預熱二段抽過來的風分配到干燥一段和干燥二段，造成干燥一段和干燥二段熱廢氣不足，干燥效果差，干燥一段溫度只有140℃，生球進入干燥二段，因溫度升高較快，造成球團爆裂，粉末進入回轉窯，加劇了窯內結圈。

2.3.3回轉窯結圈周期短

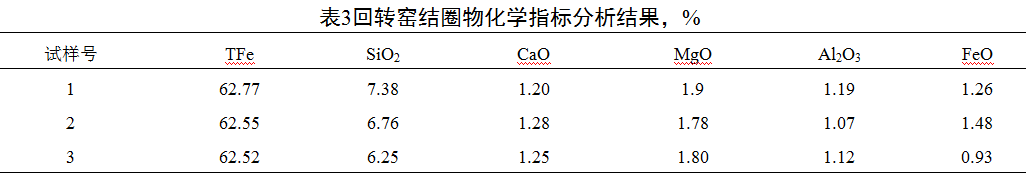

回轉窯結圈周期短，每月都要停機對結圈物進行清理，嚴重時僅生產10天就需處理。窯中結圈厚度達0.5~1m，結圈物掉落窯頭后，堵塞格篩，不得不休風處理。為此，對回轉窯結圈物與球團礦進行化學分析，結果如表3所示。

其中，試樣3為球團礦。分析看出，除SiO2、FeO外，結圈物與球團礦其它成份幾乎相同，因此可確定，結圈是因焙燒溫度過高，粒狀、粉狀爆裂物液相固結形成的。

2.3.4環冷機余熱利用不完善

工藝線中環冷機分為三個冷卻段，配置了三臺冷卻鼓風機，將來自回轉窯1200℃的熱球團冷卻至120℃，環冷一段熱風自窯頭進入回轉窯二次利用，環冷二段熱風進鏈篦機預熱一段二次利用，環冷三段熱廢氣（350℃左右）直接放散，350℃左右的廢氣直接放散造成熱量浪費損失和環境污染。

焙燒溫度偏高和回轉窯正壓，風流系統不暢通，環冷機高溫段850~1050℃熱廢氣沒有得到有效利用，回轉窯熱源完全來自于煤氣燃燒熱，煤氣流量達到5500~6000m3/h，煤氣消耗居高不下。

3  改進措施

3.1  二次配料配加膨潤土

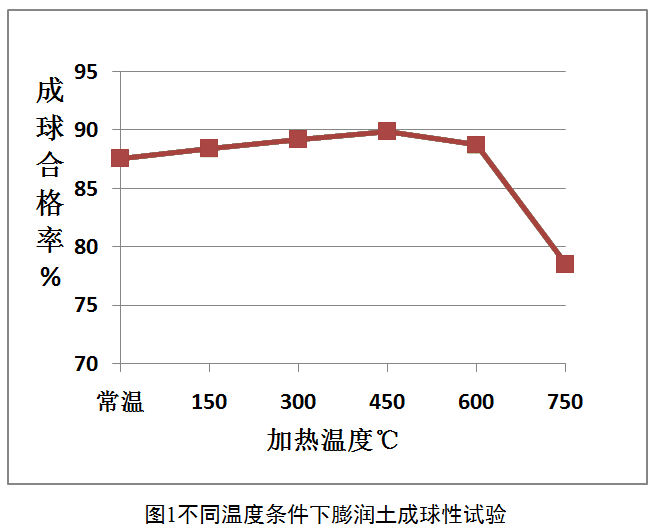

對比試驗：將成分基本相同的混合料與加熱時間相同、溫度不同的膨潤土進行造球試驗，試驗結果如圖1所示。從圖1發現，加熱溫度在600℃以下時，生球合格率均在85%以上，滿足工藝要求；750℃時成球合格率急劇下降?？傻媒Y(jié)論：在750℃高溫時，膨潤土活性降低。通過資料證明，膨潤土在高溫時結構遭到破壞，700℃左右時失去羥基水，在球團內部形成大量毛細管，由于大量毛細管的存在，孔隙周圍容易形成低熔點化合物，破壞了膨潤土的結構。膨潤土烘干溫度低于200℃時，物理性能和冶金性能均較優質。

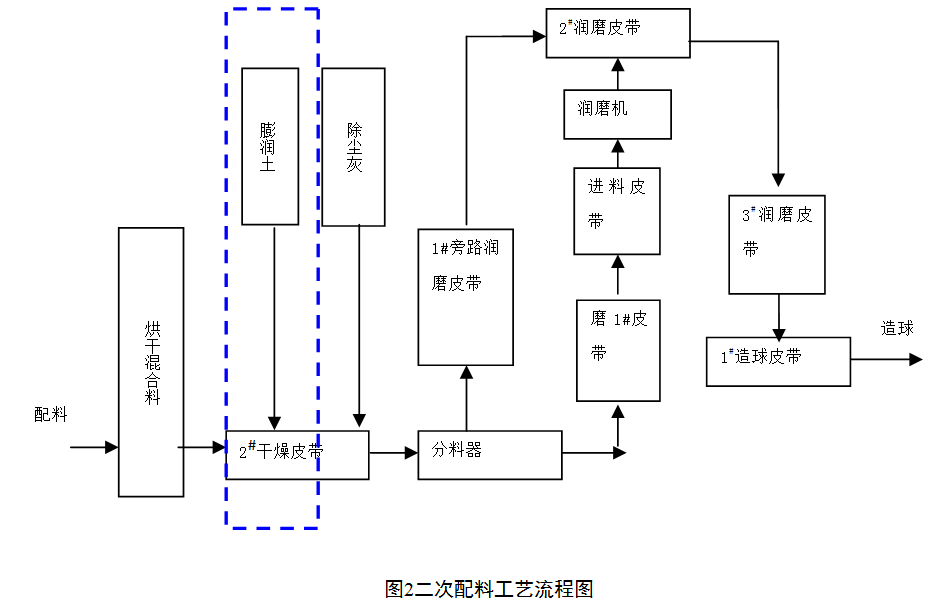

綜合實驗結論及實際生產配置，研究決定改進膨潤土配加方法，即：二次配料。主要配加工藝如圖2所示。在2#干燥皮帶上方位置建兩個50m3膨潤土料倉，通過氣力輸送入倉，螺旋給料機控制，與來自烘干的混合料，經皮帶轉運、潤磨充分混勻，進入造球工序。

3.2穩定造球質量

3.2.1改進磨機篦板結構

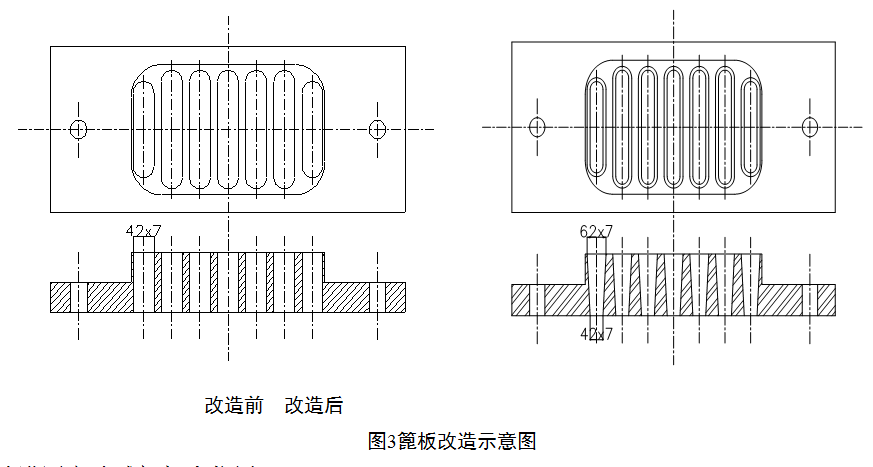

為提高潤磨效果，對篦板結構進行了改造，將篦板孔由通孔改為“喇叭口”（如圖3所示），進窄出寬，混合料和小鋼球能夠順利從篦板孔甩出，避免雜物堵塞篦板，造成“脹肚子”現象，同時提高篦板及螺栓質量，降低故障停機率，優化鋼球數量及配比，制訂《磨機加鋼球、撿小鋼球、清篦板管理制度》，減少“脹肚子”的現象，提高潤磨利用率。

3.2.2改進圓盤造球機加水位置

對造球盤加水位置進行適應性改造，將加水點移到落料點正下方，在進料區形成數量較多的母球，改善生球粒度，提高成球效果。

3.2.3盤底刮刀改造

對盤底刮刀進行改造，在現有旋轉刮刀基礎上增加了2個旋轉底刮刀，增加單位時間刮料頻次，穩定底料厚度，同時減輕某一旋轉刮刀磨損嚴重造成造球盤底料高低不平、出現大球和大塊等不利于造球生產的現象。

3.2.4改造造球機加水方式

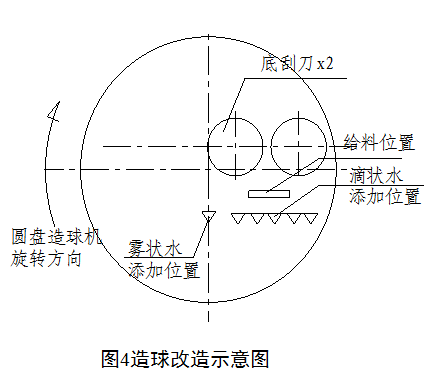

按照“滴水成球、霧水長大、無水緊密”原則，在長大區域加設霧化噴頭，實現噴加霧化水，在成球區域加一橫向水管道，管道上打眼實現加滴狀水功能，提高成球效果，改善成球粒度。如圖4所示。

3.3優化焙燒制度

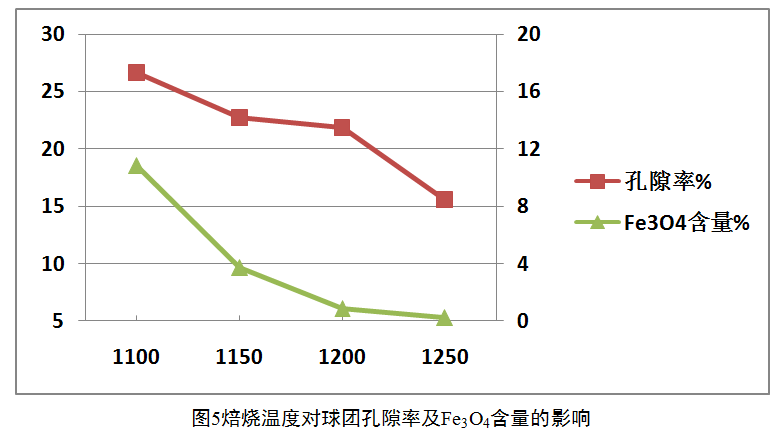

為研究不同焙燒溫度對氧化球團性質的影響，在預熱溫度900℃、預熱時間10 min、焙燒時間15 min條件下進行試驗，分析焙燒溫度1100~1250℃對氧化球團孔隙率、Fe3O4含量（質量分?jǐn)?shù)）影響，如圖5所示。

從圖5可知：隨著焙燒溫度的改變，球團孔隙率在26.68%～15.58%之間變化，并且隨溫度的升高呈減小趨勢；而球團中Fe3O4含量也隨著溫度的升高而減少，當焙燒溫度為1100℃時，F(xiàn)e3O4含量為10.85%，1150℃時為3.74%，1200℃時減少為0.88%；溫度繼續升高到1250℃時球團中Fe3O4含量變成0.26%，這說明氧化過程進行得比較徹底。

由以上研究可知：一方面，隨著焙燒溫度的升高磁鐵礦顆粒氧化以及結晶互聯更完全，使得球團結構更加致密；另一方面，溫度的升高可增大球團內部起粘結作用的液相量，并改善其在球團內部的分布狀況，從而使得球團內部孔隙率減小，焙燒溫度1250℃時，球團氧化過程進行得比較徹底。

3.3.1低溫焙燒技術改造

回轉窯系統采用紅外線測溫，主要監測窯中、窯頭焙燒溫度，其中窯中焙燒溫度控制在（1250±50）℃，窯頭溫度控制在（1050±20）℃，主要通過參考以上溫度控制煤氣量。

球團在鏈篦機內氧化放熱完成20~30%，達到一定的強度，進入回轉窯后能夠減少爆裂，降低回轉窯粉末，減少熱量損失，提高焙燒效果。在采用高爐、焦?fàn)t煤氣混燒技術，不使用鏈篦機補熱燒嘴的情況下，預熱一段溫度（以7#煙罩溫度為參考）能夠達到600~650℃，預熱二段溫度（以11#煙罩溫度為參考）能夠達到800~900℃，預熱溫度對比如表4所示，形成了一個合理的溫度梯度，達到了預熱要求。且預熱一段溫度降低，能夠減輕生球爆裂，降低返礦量。

3.3.2高爐、焦?fàn)t煤氣混燒技術改造

焦?fàn)t煤氣作為回轉窯燃料，由于其熱值高，溫度不易控制，窯內局部高溫，球團翻轉進入高溫區后， SiO2受高溫液相固結，形成結圈。為了解決這一問題，利用高爐煤氣熱值低，易控制、廢氣量大的特點，配加10～25%高爐煤氣，將焙燒溫度控制在（1250±50）℃，進入鏈篦機預熱段熱廢氣量隨之增加，提高了干燥預熱效果，減少生球爆裂，回轉窯粉末減少，結圈得到有效控制。

3.3.3提高熱量利用率

環冷機高溫段煙氣溫度較高，如果能充分利用其余熱，可節約能耗，并能夠穩定低溫焙燒條件下回轉窯內熱量，保證充足的氧化性氣氛。優化改進一、二次風比例和風量，在保證窯內強氧化性氣氛和窯頭微負壓情況下，逐步增大二次風比例，降低煤氣消耗。同時，將環冷三段熱風通過管道引致鏈篦機干燥一段，提高干燥效果，杜絕污染物的排放。

4  結論

項目實施后，球團年產量年產量達到了64.36萬噸，增加了14.27萬噸，生產效率明顯提高；工序能耗降低了2.71 kg/t，煤氣消耗降低0.1 GJ/t，膨潤土消耗降低2.91kg/t，生產成本降低的同時環保效益顯著；開發了一種膨潤土的配加方法、一種低溫焙燒球團生產工藝方法，具有一定的推廣價值。

5  參考文獻

[1]李興義，楊玉華，徐春玲.萊鋼60萬t鏈篦機—回轉窯降低工序能耗實踐[J].山東冶金，2012，34(3):51—52.

[2]張國成.包鋼氧化球團回轉窯結圈研究[D].內蒙古科技大學，2014.

[3]張旦，楊金保，朱辛州.氧化球團高產穩產情況下的窯況控制[J].燒結球團，2012，37(5):226—231.

[4]黃柱成，易凌云，彭虎.焙燒溫度對氧化球團性質及其氣基直接還原過程的影響[J].中南大學學報（自然科學版），2012，43(8):2889—2895.
