摘  要  本文介紹了南方某鋼廠3200m3高爐爐前除塵的整治手段及效果，并提出了爐前除塵的管理思路與規范。

關鍵詞  爐前除塵  環保  節能  改造  標準化

1  引言

高爐出鐵場作為煉鐵廠環境的主要污染源，其除塵節能環保的意義重大。

南方某鋼廠3200m3高爐投產于2009年10月，采用雙矩形出鐵場，設有4個出鐵口。高爐出鐵場除塵采用2臺長袋低壓脈沖袋式除塵器，每臺布袋除塵器的處理煙氣量1,000,000m3/h，濾袋數量5712條，有效過濾面積14000m2；除塵風機采用離心式引風機，共2臺，雙吸雙支撐結構，風機的機殼設置了隔聲包覆，可將風機的噪聲控制在85dB（A）以下，風機電機功率2240KW，電壓10KV。單臺風機每年的電耗費用在700萬元左右，消耗巨大。

高爐自投產以來，由于設計、施工方面等原因，出鐵場除塵沒有達到設計預想的效果。原設計除塵風機日常只需開一臺運行，只有在兩個鐵口同時出鐵才開兩臺。但由于除塵效果不理想，實際上是2臺除塵風機24小時不間斷運行，能耗巨大，即使2臺這么大風量的風機同時運行，除塵效果仍不理想。因此，對其改造迫在眉睫。

2  工藝條件及除塵方式

工藝操作參數為：

1.1  日產量（t/d）           7360

1.2  日出鐵次數（次/d）      15

1.3  兩次出鐵間隔     96

1.4  一次出鐵時間     90

1.5  塵源點：鐵口、砂口、擺動流嘴、鐵溝、渣溝及爐頂上料皮帶頭部卸料點。

    出鐵場除塵系統主要捕集高爐開鐵口、出鐵、堵鐵口及鐵水澆鑄等整個過程所產生的煙氣，以改善出鐵場勞動條件和附近區域的環境衛生，防止大氣污染。

按高爐工藝布置，高爐出鐵場成90o角對稱布置4個出鐵口。每個鐵口都有一條主溝、一個砂口、一條鐵溝、一個擺動流嘴和一條渣溝。設置在風口平臺下鐵口頂部和側面的吸風罩，排除鐵口、主溝區域散發出的煙塵；砂口、擺動流嘴和渣溝處，采用密閉式吸風罩進行抽風，有效地控制煙塵。

根據矩形出鐵場的特點、出鐵次序以及塵源點所處的位置，并根據同類高爐出鐵場除塵系統設計經驗及運行使用情況，本出鐵場除塵設計兩套除塵系統，編號為C-1、C-2。兩套除塵系統由帶電液動蝶閥的管路連通，根據4個鐵口輪流出鐵（一般呈對角線）次序，當某一鐵口出鐵但交錯兩個鐵口未重疊出鐵時，可使用一套除塵系統來完成其對應的兩個鐵口的塵源捕集及除塵工作；當高爐出鐵出現高峰期，交錯兩個出鐵口重疊出鐵時，兩套除塵系統同時啟用。爐頂上料皮帶頭部的抽塵管路分為兩路接入2套除塵系統，可保證其中任何一套除塵系統運行時，都能對爐頂上料皮帶頭部塵源進行除塵。

每一個鐵口在出鐵定點前10分鐘開始開鐵口，鐵口抽塵點開始工作。鐵口打開后，打開該組其它各抽風點全部進行抽風。一次鐵出完用泥炮堵住鐵口。堵口后，鐵口頂抽塵和砂口、渣鐵溝、擺動溜嘴各點延時5分鐘停止抽風；鐵口處側抽風點則在堵口后延時30分鐘（泥炮退出鐵口后）后停止抽風，這一組的除塵點全部結束作業。

3  3200m3高爐出鐵場煙氣參數

3.1  煙氣量

     出鐵口頂：     24×104m3/h

     出鐵口側：     12×104m3/h

     砂口(含鐵溝)：  8×104m3/h

     擺動流嘴：     26×104m3/h

     渣溝：          2×104m3/h

爐頂：          6×104m3/h

小計：         78×104m3/h

做泥套:        12×104m3/h

合計：         90×104m3/h

3.2  煙氣溫度

鐵口               150℃

砂口               130℃

擺動流嘴            70℃

渣溝               120℃

爐頂               40℃

4  存在的問題

根據設計參數，吸塵點所需風量為78×104m3/h，及時加上做泥套一共需要的風量為90×104m3/h，而單臺風機的風量為100×104m3/h，考慮10%的漏風率也還是足夠的，但實際效果不行主要是如下幾個方面。

4.1  鐵口頂吸罩設計不合理

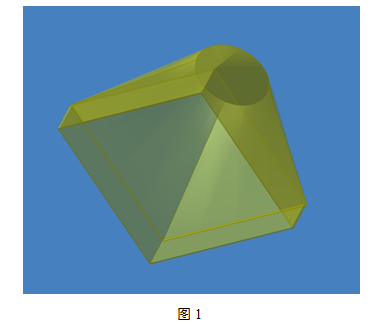

其結構如圖1，不能完全罩住鐵口煙塵發生點，面積與結構不合理，不能達到設計時風量分配的設想，需要進行改造。

4.2  擺動流嘴吸風口設計不合理

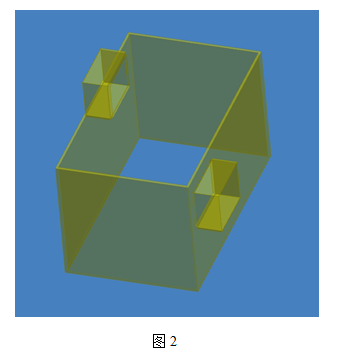

其結構如圖2，設計此處風量26×104m3/h，實際只有2個800mm×800mm對角有吸風口，吸風口面積過小，達不到設計的風量分配要求，出鐵經常性的冒黃煙污染環境，尤其是擺動流嘴擺動時更是造成半個爐臺都被黃煙籠罩。

4.3  擺動流嘴下方與鐵水罐距離過遠

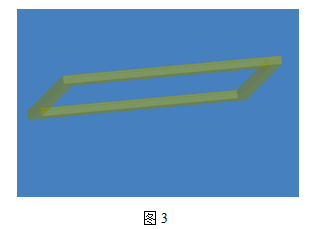

擺動流嘴的方框下部進風面積過大，需在擺嘴下部安裝封閉裝置，盡可能做到方框與下面鐵路上的鐵水灌無縫接合，以達到最大限度利用此處風量負壓及盡量避免受“橫風”的影響。改造之前的結構見圖3。

4.4  爐前溝蓋板缺失

由于開爐初期溝蓋板設計缺陷，使用壽命短，燒損后沒有及時恢復，導致出鐵時渣鐵溝大部分都是敞開的，沒有將煙塵捕捉在風道內，導致煙塵外溢嚴重，整個爐臺煙霧繚繞。

4.5  除塵管磨穿漏風

高爐投產2年后的除塵管磨穿后沒有及時修補或更換而到處漏風，特別是管道彎頭部位磨損厲害，造成風量巨大的損失與浪費。

4.6  除塵布袋未及時更換

2臺布袋除塵器在線共有布袋11424條，全部更換一輪需要費用210萬元左右。由于費用等原因，除塵布袋出現破損、“灌腸”后未及時更換，多個箱體因此離線，過濾面積大幅減少，整個除塵系統運行在非正常狀態下。

4.7  布袋反吹系統維護沒跟上

布袋除塵器設計是采取離線清灰的方式，而設計中離線閥的開關信號是虛擬信號，不能正確反映離線閥的實際狀態，由于維保人員的技術素養及責任心，在離線閥檢修后有大量的離線閥氣管接反，導致多個箱體非正常離線，也造成布袋除塵過濾面積大幅減少。

離線閥軸承在一次設備隱患排查中發現有112個軸承需要更換，設備維護沒有按標準進行點檢維護，導致除塵器被人為的削減了其除塵能力。

4.8  未按操作規程操作

原設計中出鐵場除塵系統在高爐的4個出鐵口分組設置電液動閥門，通過爐前控制，根據出鐵情況進行切換，以實現對出鐵期的出鐵口進行抽風除塵。實際爐前工經常將未出鐵的鐵口蝶閥打開而忘記關閉，導致風量大量浪費。特別是一個鐵口在出鐵，另外一個鐵口在做完泥套后而忘記關頂吸和側吸的蝶閥，僅此“遺忘”就損失36×104m3/h的風量。所以規范操作，培養爐前工良好習慣是當務之急。

5  設備改造及管理規范

5.1  4個鐵口頂吸罩的改造

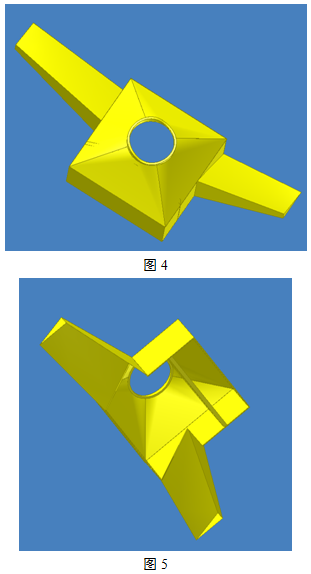

針對存在的問題改造如圖4，圖5

將頂吸吸口調整，寬度變?yōu)樵瓉淼娜种?，并在兩?cè)增加三角形導流槽。

5.2  擺動流嘴吸風口改造

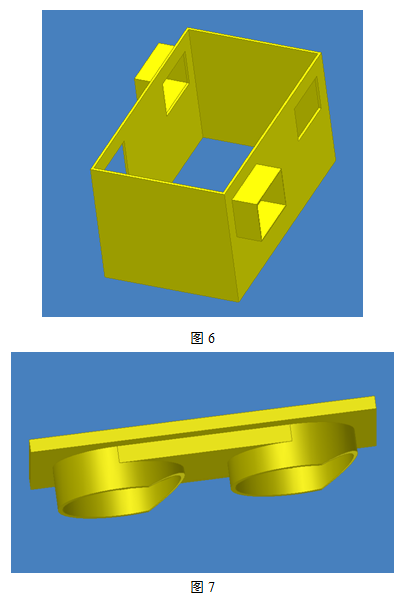

改后如圖6，由原來的對角兩個吸口變成四個吸口，并增加吸塵面積，以達到設計中的風量分配要求，使其最大程度的契合設計要求。

5.3  擺嘴流嘴方框改造

改后如圖7，吸風口進行了密封，下沿離鐵水罐口只有100mm左右，最大程度的避免了抽野風，也最大限度的避免“橫風”對除塵的影響。

5.4  不惜成本，補齊溝蓋板

共投資200萬左右采購并重新設計溝蓋板，并規定爐前出鐵前按規定將溝蓋板蓋嚴，將煙塵通過溝蓋板下的密閉空間形成的風道導入吸塵點抽走，不使煙塵外溢。

5.5   對磨穿的除塵管道進行修補或更換

首先對所有的除塵管道進行一次測厚排查，將磨損量超過1/3的管道進行更換，彎頭部位進行耐磨處理以提高其使用壽命。

5.6  有計劃的對布袋進行檢查及更換

5.7  對離線閥一個一個的排查，將接反的氣缸軟管恢復，并對卡死的離線閥軸承進行更換。

5.8  制定嚴格的管理制度，規范操作。

高爐車間根據改造后的除塵系統重新擬定了操作規程并下發班組學習，由主控室監督考核，確保爐前標準化操作執行到位。

6  改造效果

經過上文所述一系列改造，爐前除塵現只需開一臺風機就可以達到效果，電費每年節省700萬元左右；煙囪煙氣含塵量達到國家環保要求的排放標準。

7  結語

事實證明，爐前除塵改造成功是設備標準化管理的結果，解決問題我們也要有系統的思維，只有通盤考慮，將每一個影響因素都予以消除，最后達到預想的結果就是水到渠成之事。
