摘  要  介紹了陜鋼集團(tuán)龍鋼公司煉鐵廠從優(yōu)化燒結(jié)熔劑結(jié)構(gòu)入手，通過配加石灰石粉部分替代生石灰的工業(yè)生產(chǎn)情況，分析了燒結(jié)生產(chǎn)配加石灰石粉對燒結(jié)經(jīng)濟(jì)指標(biāo)的影響。實踐證明，燒結(jié)生產(chǎn)過程中合理的石粉配比，對燒結(jié)產(chǎn)質(zhì)量及能耗指標(biāo)無負(fù)面影響，而且可適當(dāng)提高燒結(jié)礦質(zhì)量，有效降低熔劑成本。

關(guān)鍵詞  石灰石粉  生石灰  熔劑

1  前言

燒結(jié)生產(chǎn)所使用的熔劑主要有生石灰、石灰石、自云石及消石灰，其目的在于獲得一定堿度燒結(jié)礦，以利于提高高爐冶煉強(qiáng)度。在早期的燒結(jié)生產(chǎn)過程中，生石灰強(qiáng)化燒結(jié)的作用已經(jīng)普遍為人們所接受，而這種強(qiáng)化作用主要體現(xiàn)在全精礦燒結(jié)或以精礦為主的燒結(jié)條件下。隨著鐵礦資源的變化，燒結(jié)生產(chǎn)原料已由以精礦為主變?yōu)橐赃M(jìn)口粉礦為主。由于進(jìn)口粉礦的粒度粗且均勻，混合料原始透氣性較為理想，在這種原料條件下，現(xiàn)有的全生石灰強(qiáng)化制粒的作用效果減弱。

目前，龍鋼公司燒結(jié)原料結(jié)構(gòu)主要以進(jìn)口粉礦為主，其比例達(dá)到了含鐵料的80%以上。如果燒結(jié)熔劑全部采用生石灰，其改善治理的作用得不到有效發(fā)揮，還使燒結(jié)熔劑成本升高。為此，我廠從優(yōu)化燒結(jié)熔劑結(jié)果入手，組織進(jìn)行了石灰石粉替代生石灰的燒結(jié)工業(yè)試驗，取得了降低燒結(jié)成本的預(yù)期效果。

2  試驗方案及試驗結(jié)果

試驗分為兩個階段進(jìn)行，第一階段，石灰石粉在燒結(jié)配料室直接配加，石灰石粉配比為3%-5%；第二階段，石灰石粉在原料場混勻預(yù)配，石灰石粉配比為5%-9%。

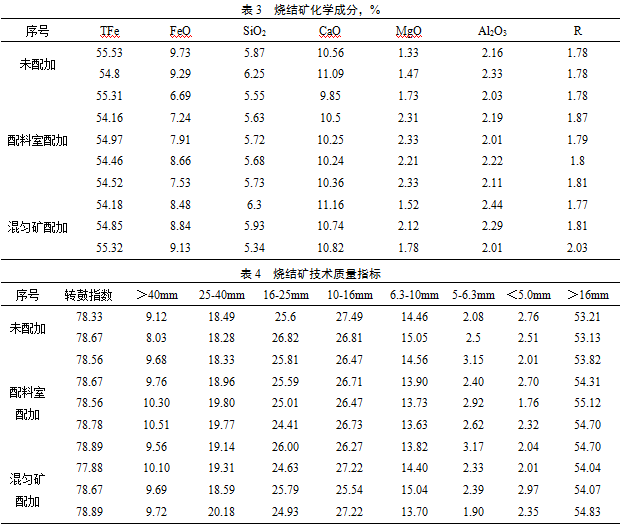

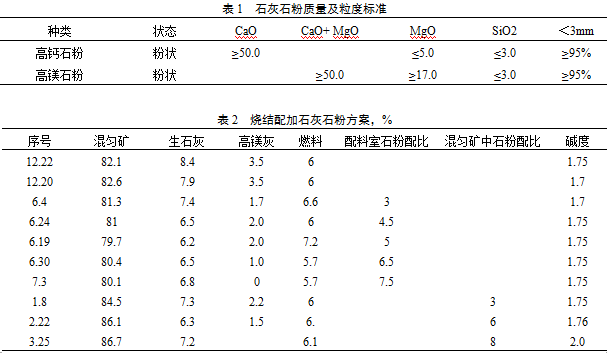

試驗方案及結(jié)果見下表

3  試驗結(jié)果分析

3.1  直接在燒結(jié)配料室配加3%-5%石灰石粉試驗分析

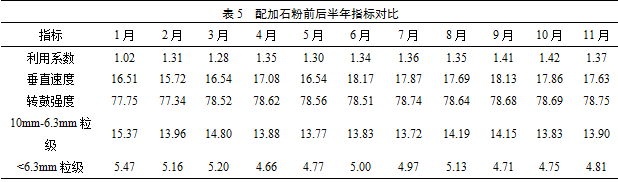

（1）利用系數(shù)

直接在燒結(jié)配料室配加3-7.5%石灰石粉后，燒結(jié)垂直燒結(jié)速度上升，燒結(jié)機(jī)利用系數(shù)上升。

（2）燒結(jié)礦轉(zhuǎn)鼓強(qiáng)度

燒結(jié)礦轉(zhuǎn)鼓強(qiáng)度隨著石灰石粉配加比例的加大而上升。隨著石灰石粉替代生石灰比例的加大，燒結(jié)料中二氧化硅含量下降，燒結(jié)礦堿度提高，燒結(jié)過程粘結(jié)相中鐵酸鈣比例增加，燒結(jié)礦強(qiáng)度有所提高。從2016年上半年的78.16%上升到了78.69%，燒結(jié)礦篩分指數(shù)由2.56%降低到了2.26%。

（3）固體燃料消耗

配加石灰石粉生產(chǎn)期間，燒結(jié)固體燃料消耗有所下降。在配加石灰石粉生產(chǎn)期間，燒結(jié)料層由750mm提高到780mm，燒結(jié)料層蓄熱作用增強(qiáng)，能量利用效率提高，固燃燃料消耗由上半年的40.02kgce/t下降到39.58kgce/t。

（4）混合制粒機(jī)粘料問題

燒結(jié)配加石灰石粉后，混合制粒機(jī)粘料現(xiàn)象明顯有所好轉(zhuǎn)。由于配灰量大，生石灰消化流程短，在配加石灰石粉前，一次混合機(jī)、二次制粒機(jī)處均存在嚴(yán)重粘料現(xiàn)象，嚴(yán)重制約燒結(jié)生產(chǎn)。配加石灰石粉后，生石灰配比大幅度降低，一次混合機(jī)和二次制粒機(jī)粘料現(xiàn)象明顯好轉(zhuǎn)，燒結(jié)生產(chǎn)未出現(xiàn)因混合制粒機(jī)清理粘料而帶來的停機(jī)，有效提高了燒結(jié)作業(yè)率。

（5）燒結(jié)礦粒度

燒結(jié)配加石灰石粉后，燒結(jié)礦粒度組成改善，燒結(jié)礦10mm-6.3mm粒級的含量降低，由2016年上半年的14.36%降到了13.92%。<6.3mm粒級的含量由5.05%降到了4.87%。

3.2  在原料場混合料中預(yù)配6%-7.5%的石灰石粉試驗分析

（1）第一階段直接在燒結(jié)配料室配加3%-5%石灰石粉，試驗結(jié)果表明燒結(jié)生產(chǎn)用石灰石粉替代部分生石灰在工藝上是可行的，第二階段在原料場混勻料中預(yù)配6%-9%的石灰石粉，試驗結(jié)果也表明燒結(jié)機(jī)利用系數(shù)提高，燒結(jié)礦品位上升，轉(zhuǎn)鼓強(qiáng)度提高。

（2）2016年6月燒結(jié)開配加石灰石粉生產(chǎn)，至今已有3個季度，配加石灰石粉后燒結(jié)生產(chǎn)和高爐生產(chǎn)均爭產(chǎn)，燒結(jié)礦化學(xué)成分及物料指標(biāo)也無過大變化，而噸礦熔劑成本則由最初的35元以上降低到了28元左右?？梢?，配加石灰石粉后燒結(jié)噸礦熔劑成本下降了7元，經(jīng)濟(jì)效益相當(dāng)可觀。

4  結(jié)語

（1）燒結(jié)生產(chǎn)用石灰石粉替代部分生石灰工藝上是可行的。效益比較可觀，在以后的生產(chǎn)中將產(chǎn)生更大的效益。

（2）用石灰石粉替代生石灰，石灰石粉配比在5%-6%時燒結(jié)機(jī)利用系數(shù)提高，燒結(jié)礦轉(zhuǎn)鼓輕度提高。當(dāng)石灰石粉配比增大到7%以上時，燒結(jié)料層透氣性將變差，返礦率升高，利用系數(shù)下降。所以，燒結(jié)生產(chǎn)混勻礦中石灰石粉的配加量應(yīng)控制在5%-7&較好。

（3）微利改善燒結(jié)早秋效果和燒結(jié)指標(biāo)，在配加石灰石粉時，必須保證生石灰配比不低于4.5%。在煉鐵爐料平衡允許的情況下，可以通過提高燒結(jié)礦堿度等方法提高生石灰配比。

5  參考文獻(xiàn)

[1]黃克群.細(xì)磨石灰石粉替代部分生石灰粉的燒結(jié)生產(chǎn)實踐.第十五屆全國大高爐煉鐵學(xué)術(shù)年會論文集.

[2]邢建民.鞍鋼燒結(jié)配加石灰石粉的試驗研究與應(yīng)用.《燒結(jié)球團(tuán)》2010年6月.

[3]夏世元.濟(jì)鋼燒結(jié)配加石灰石粉的試驗與研究《河南冶金》2013.21

[4]孫文東.《燒結(jié)管理概論》冶金工業(yè)出版社 , 2004-9-1.
