張  宏  孫俊杰

（上海梅山鋼鐵股份有限公司煉鐵廠）

摘  要  梅鋼2號高爐按照計劃停爐中修更換爐腹?fàn)t腰段冷卻壁，通過更換爐頂新打水槍以保證打水霧化效果，使?fàn)t內未發生明顯爆震，實現了安全、環保降料線的目標；通過上部制度的調整，適度發展邊緣、降低爐渣堿度、配加錳礦等措施，在規整爐型操作過程中爐況平穩，粘結物脫落受控，停爐后爐身未見粘結物，洗爐效果良好；通過打水控制與溫度監控實現安全快速?zèng)鰻t，全程受控，風口打水槍打水槍出水孔離爐缸邊緣1.5m距離，有效避免了打水直接邊緣，降低碳磚泡水風險。

關鍵詞  高爐  中修  爐頂打水  空料線  涼爐

1  前言

高爐停爐維修分為大修和中修，前者須出殘鐵，后者則不出殘鐵。停爐方法可分為填充法和空料線法。前者使用碎焦、石灰石或礫石來代替正常料，維持原來料線或稍微降低。此法比較安全，但停爐后清除爐內物料工作量大，耗費許多人力、物力、時間[1-2]。空料線法即停爐過程中不裝料，爐內料面下降時從爐頂噴水以控制爐頂溫度，當料面降至風口水平時休風。此法停爐后清除爐內物料工作量小，費用少，故廣為采用[3-5]。采用何種停爐方法，取決于具體條件，如爐容大小、爐體結構、設備損壞情況、是否要出殘鐵等等[6]。

梅鋼2號高爐設計爐容為1280m3，第四代爐役于2016年3月8日點火開爐，2017年?duì)t況波動后，調整操作參數后爐況恢復正常，逐步產能提升，自2017年10月10日開始出現第一根爐腹?fàn)t腰段冷卻壁水管損壞，停爐前爐腹?fàn)t腰段冷卻壁共損壞65塊，損壞率81.25%，爐皮多次出現發紅，成為產能提升此主要限制性環節，同時已嚴重影響到高爐的安全生產。

梅鋼2號高爐按照計劃于2020年3月10日進行停爐中修更換爐腹?fàn)t腰段冷卻壁，此次停爐采用空料線爐頂打水停爐法來實現安全、順利停爐，空料線至風口以下區域，扒爐缸焦炭至鐵口下方，并對爐缸進行清理。停爐過程中部分借鑒梅鋼高爐停爐經驗。

2  停爐準備工作

梅鋼2號高爐停爐中修主要進行爐腹?fàn)t腰冷卻壁的整體更換，以及東西主溝鋼殼更換。2號高爐停爐過程中計劃控制H2含量控制在8%以內，爐頂齒輪箱溫度<60℃、頂溫按照350~450℃管理，最高不超過550℃，不低于300℃、干法除塵進口煤氣溫度<200℃。

2.1  爐頂打水操作

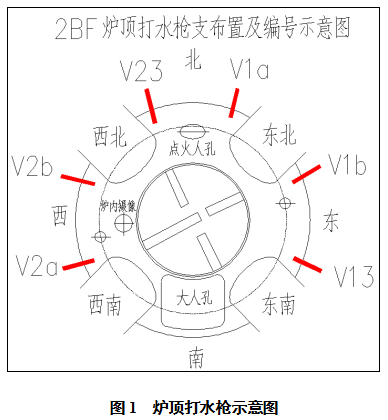

為了保證打水槍的霧化效果，2020年3月9日小休風時對即將安裝的爐頂打水槍6只全部更換為新打水槍，其中V1b、V2a、V2b、V13改為雙槍，改造后打水槍數為10只，瞬時最高打水量80t/h左右，測試完畢后安裝在原爐頂打水的位置。

2.2  爐內操作

為了保證停爐過程爐缸渣鐵具有良好的流動性，停爐時渣鐵排盡，2020年3月4日開始配加錳礦500kg/p，逐步提高鐵水中[Mn]至0.6~0.8%水平，退負荷至3.9，并配輔料降低爐渣Al2O3，爐渣堿度由1.2逐步調整降至1.12水平。8日煤粉倉空出7:00改全焦冶煉，主要參數控制如下：

2.2  氣流調整

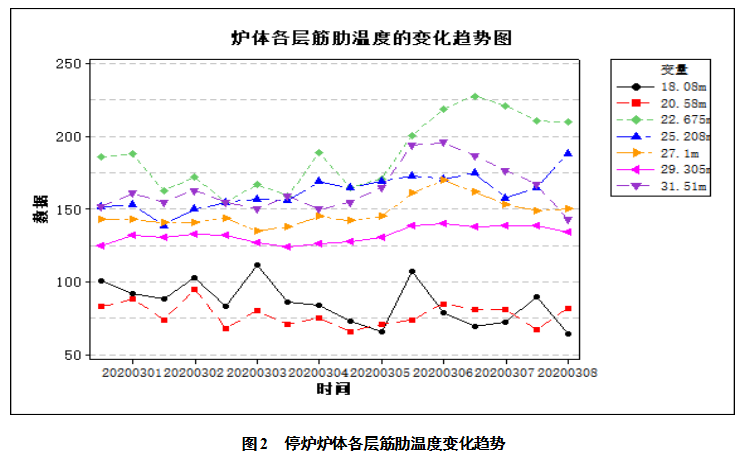

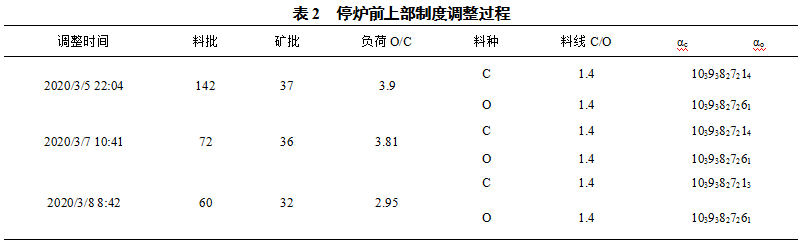

考慮到爐身局部區域存在結厚的可能，停爐前氣流調整主要以疏松邊緣為主，同時為避免邊緣過于發展導致爐腹?fàn)t腰不受控，上部制度上礦、焦角度由38.5°/38°退至37.5°/37.5°，ET溫度有140℃上升至210℃，全爐水溫差由2.3℃上升至2.7℃左右水平。

3  空料線停爐操作流程

3.1  爐料結構

為了實現經濟且安全的停爐計劃，對停爐料的裝入進行了理論計算，計算的限定條件如下：1）生鐵[Si]含量為0.8~1.0%，[Mn]含量為0.83%；2）爐渣為堿度0.92，其中Al2O3<15%，MgO控制在8%；3）焦炭水分為8%。

工作容積取爐喉下沿到風口中心線之間的設計容積，根據計算；實績爐內容積約為1133m3（料線設定1.5m）；預計上停爐料36批，另加36t的蓋面焦（按爐料平均壓縮率12％測算）。

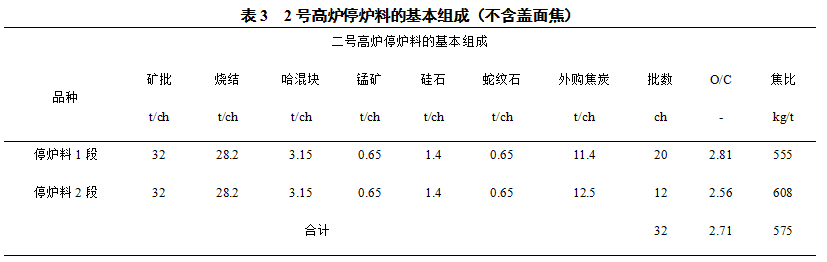

經過理論計算得出：不含蓋面焦停爐料全焦負荷O/C:2.71，焦比575kg/t；包括蓋面焦在內全焦O/C:2.47，焦比629kg/t。高爐停爐時，礦批為32t，并采用三段爐料結構，分段減輕焦炭負荷，停用中焦，其中前兩段停爐料的基本組成如表3所示。

第三段為36t蓋面焦，每批12t，共3批。停爐料的總量結果見表4所示。

3.2  停爐過程中計劃與實際對比

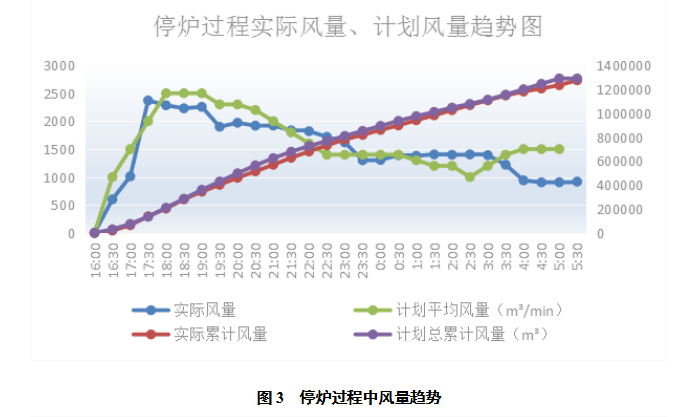

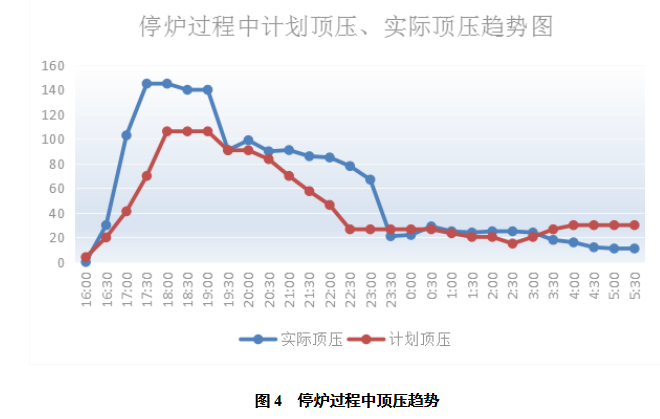

停爐過程中實際累計風量為127萬m3，比計劃累計風量129萬m3少了1.4萬 m3，爐頂打水總量441.1m3。為控制較低的壓差，空料線頂壓控制比正常頂壓、風量匹配狀態高30kPa左右，維持高頂壓也有利于出凈渣鐵，加快降料線進程。具體如圖3和圖4所示。

3.3  停爐過程中的煤氣成分

煤氣中CO含量的變化趨勢是隨著料面下降從26.4%上升到32.5%，CO2含量在料面降至15.3m前呈逐步下降趨勢，由10.25%降至1.7%，此時料面正好進入爐腰區域，在料面進入爐缸區域后開始逐步回升至最高11.8%，整個將料面過程中保安氮?dú)饬髁孔罡哌_(dá)14000m3/h，全程H含量均在可控范圍內。

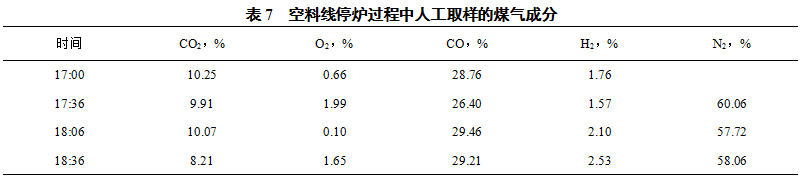

除了切煤氣前在線自動檢測分析煤氣成分外，還進行人工取樣，人工取樣30 min/次，取樣結果如表7所示。

總的來說，空料線操作過程控制順利，空料線過程中煤氣H2含量處于可控范圍內，爐頂溫度控制平穩，且煤氣前控制在300℃左右，切煤氣后，料面進入爐腰爐頂溫度控制在300-350℃水平，氣流整體平穩，風壓波動較小，煤氣O2含量控制好，無爆震等現象。

4  涼爐操作流程

本次2號高爐停爐不放殘鐵，中修后爐缸碳磚需要繼續使用。為了保護爐缸碳磚，通過爐缸電偶監控，結合現場打水情況，控制涼爐打水量，避免碳磚泡水。

4.1  涼爐準備工作

涼爐準備工作主要是安裝涼爐所需的設備裝置。本次涼爐主要由爐頂打水和風口插入打水槍打水。鐵口排水排至主溝，風口排水由風口排水槽往下排至沖渣溝內。風口打水槍和檢測裝置在停爐封盲板后安裝。

4.2  涼爐打水操作

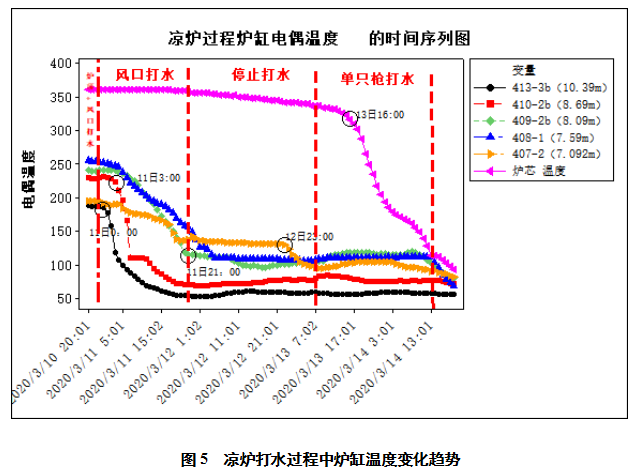

梅鋼2號高爐涼爐難點在于保證安全的情況下將爐缸有效冷卻的同時還要保護好爐身碳磚，這需要嚴格控制打水量，打水原則：當風口、鐵口有水流出即停止打水。2020年3月10日20:00開始涼爐，14日18日涼爐結束，此次打水涼爐共耗時94h，耗水量共計624t，爐芯溫度降至93℃。涼爐過程詳見圖5所示。

5  結論

梅鋼2號高爐按照計劃停爐中修更換爐腹?fàn)t腰段冷卻壁，通過一系列停爐操作，實現安全、順利的停爐，具體經驗如下：

（1）通過上部制度的調整，適度發展邊緣、降低爐渣堿度、配加錳礦等措施，在規整爐型操作過程中爐況平穩，粘結物脫落受控，停爐后爐身未見粘結物，洗爐效果良好。

（2）本次停爐降料線過程頂溫控制較為精準（前期300~350℃，15m料線后350~400℃），爐頂打水霧化效果較好，爐內未發生明顯爆震，實現了安全、環保降料線的目標。

（3）此次停爐過程總耗風量127萬m3與計劃耗風量基本一直，此次降料線過程中的計劃噸焦風耗采用分段計算，實施效果與實際基本相符，以風耗計算料線與實際料線基本一致。

（4）通過打水控制與溫度監控實現安全快速?zèng)鰻t，全程受控，風口打水槍打水槍出水孔離爐缸邊緣1.5m距離，有效避免了打水直接邊緣，降低碳磚泡水風險，涼爐結束時，爐芯溫度降至93℃。

6  參考文獻

[1] 張林泉.焦炭與石灰石填充法停爐在威鋼87m3、185m3高爐的使用效果[J].四川冶金，1999(01):15-16.

[2] 郭寶志，張順義，劉子貴，等.凌鋼高爐濕焦填充停爐及排放殘鐵的實踐[J].煉鐵，1996(04):57.

[3] 高鵬，李華軍，盛國良. 馬鋼4000m3高爐中修停開爐及快速達產實踐[J].煉鐵，2019，38(01):46-50.

[4] 趙思，謝友陽. 武鋼2號高爐中修停爐操作實踐[J].煉鐵，2005(01):37-39.

[5] 王長華，焦建華，侯健. 邯鋼3200m3高爐中修停爐及開爐操作[J].煉鐵，2017(6):26-29.

[6] 成蘭伯. 高爐煉鐵工藝及計算[M].冶金工業出版社，1991.
