楊曉輝  謝紹飛

(首鋼通鋼供應管理部制造部)

摘  要  通鋼2號高爐(2680m3)在無計劃長期休風的情況下，為了盡快恢復到正常水平，制定了詳細的方案。復風后采取了提高爐缸熱量、控制好風口理論燃燒溫度及抓好爐前出鐵等措施，使?fàn)t況快速恢復。采用以上經驗，14h22min的無計劃休風，僅用8h的恢復時間就能加全風量，將損失降低到最低水平。

關鍵詞  高爐  無計劃休風  快速恢復

通鋼2號高爐于2017年10月開爐，高爐有效容積2680m3，設計產能220萬噸/年。高爐采用PW型串罐式無料鐘布料設備，矮胖操作爐型，是目前全通鋼在產的容積最大、最先進的高爐。2019年5月20日凌晨2:50，因煤氣管網系統突發故障造成高爐被迫無計劃休風，休風時間長達14h22min。在無法上休風料的情況下，2號高爐通過制定合理的復風方案、做好復風前準備和優化復風操作，使復風后8h風量及爐況就基本恢復正常，將損失降到最低水平。

1  無計劃休風過程

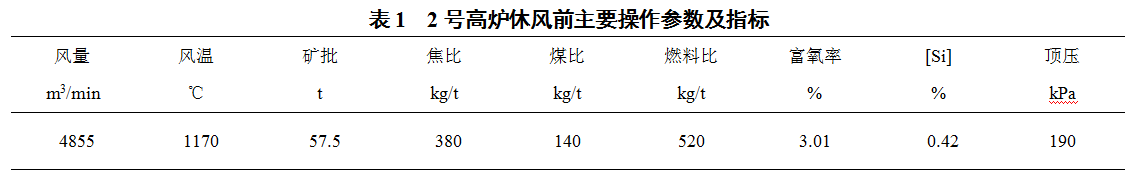

休風前爐況穩定順行，生鐵爐溫[Si]0.42%，鐵水物理熱1490℃左右，渣鐵流動性良好。休風前主要操作參數及指標列于表1。

5月20日凌晨2:50，因焦化廠發生焦?fàn)t著火事故導致全廠區煤氣管網故障，3:03開始高爐減風然后準備休風。休風過程中值班室及看水人員緊密盯住風口區域，重點觀察風口內部情況及各套間是否有水跡，發現漏水及時匯報。已漏小套的冷卻水隨放風進程逐步調小關死，嚴防漏水休風影響爐缸熱量。4:08高爐鐵后倒流休風完畢，爐頂點火。點火穩定后爐內料線深5m左右（正常料線1.6m），料面形狀呈現東高西低，且中心漏斗已不明顯。打開檢修門后確認為上密封閥曲臂根部一側斷裂后閥板傾斜，導致上密封閥關不嚴。

2  休風期間爐體保溫措施

休風后迅速拔下煤槍堵死全部風口，需要更換的風口如不能馬上更換也先堵死，以保存爐缸熱量。休風期間值班室每小時檢查風口堵泥情況并記錄，防止空氣進入爐內和焦炭反應，造成風口區域焦炭變碎和生成熔融渣鐵，影響爐缸滲透性及威脅風口安全。休風2小時后通知綜合泵站停一臺軟水循環泵，調整高爐冷卻系統水流量至3980 m3/h（正常送風時為兩臺軟水循環泵，流量6350 m3/h），以降低爐體冷卻強度，減少爐體熱量散失。

3  復風方案的制定

考慮到此次無計劃休風時間長且未上輕負荷料，休風前慢風和虧料線導致煤氣流分布改變、煤氣利用率降低，易造成復風初期爐缸熱量不足和出鐵困難等不利因素，為實現復風后快速恢復爐況，2號高爐詳細制定了復風方案中各項操作制度。

3.1  熱制度

根據休風時間長短、爐容大小、休風前爐溫水平高低、休風前爐況好壞等因素調整焦炭負荷及補充附加焦。依據此原則復風前附加焦炭54t，爐況恢復前期正常料全焦負荷由休風前的4.11t/t退至3.62t/t，焦比430kg/t。待渣鐵熱量提高和流動性好轉后，再有步驟的加重全焦負荷、降低焦比。

3.2  裝料制度

復風后維持休風前正常生產時的布料矩陣C837262524123↓O 8173645342↓不作調整，將礦批由休風前的57.5t退至50t，以利于中心和邊緣兩道氣流發展，保持復風時氣流的連續性和穩定性。

3.3  送風制度

復風時均勻堵6個風口，開24個風口送風，送風風口面積0.2677 m2，送風初期風量采用正常風量的40%。后期加風原則為：探尺工作正常，下料均勻不偏尺；爐前出渣出鐵正常；爐缸熱量充足，鐵水爐溫合適且物理熱大于1460℃。開風口的標準按隨風量增加單個風口平均進風量達到165m3/min，頂壓按“（風量/20）-50”調整。送風實際風速控制在265m/s左右，保證合適的風速和鼓風動能，維持充足的中心氣流及合適的透氣性指數，十字測溫中心溫度應達到550～600 ℃。

3.4  造渣制度

復風初期礦批燒結比例較正常爐況降低6%，校核二元堿度為1.10（正常爐況時1.15左右），并采用抽燒結上球團等方法，以提高爐渣流動性利于爐況快速恢復。后期隨涼渣鐵的排出和風量的增加，逐漸提高燒結比例至正常水平。

4  復風前的準備

為實現順利復風，2號高爐在復風前做了充分的準備：

（1）熱風爐提前4小時開始燒爐，確保送風后風溫大于900℃。

（2）提前40min通知綜合泵站啟第二臺軟水泵，高爐循環水量調整到正常水平。

（3）復風前將2# 、2#、13#、12#、22#、26#風口堵泥，其他風口全開，并檢查風口大蓋是否關嚴。

（4）上料系統試車正常，復風前附加焦炭54 t，正常布料。

（5）爐前組織：

1）盡早調配鐵水罐，為及時打開鐵口創造條件；2）開口機、泥炮、擺動流嘴等重要設備運行可靠；3）鐵口泥套完好，主溝及撇渣器清理通暢；4）備足氧氣管，為燒鐵口做準備；5）兩場鐵口都要達到隨時能出鐵的條件，以防一邊鐵口打不開或鐵流小時，可及時開另一鐵口重疊出鐵；6）火渣坑具備放火渣條件，以備急用；7）恢復爐況期間勞動強度大，爐前人員配備充足，保證足夠的勞動力。

5  恢復爐況的過程

5.1  復風前期操作

各崗位確認具備復風條件后，2號高爐于5月20日18：30復風，起始風量1600 m3/min，起始風溫900℃，料線深5m。本次復風操作上遵循以穩為主的原則，如出現氣流不穩或探尺作業不好，則立即調整風量，待爐況穩定后再逐步恢復風量。19:15高爐引煤氣，風量提高到2300m3/min，19:20打開鐵口。因休風時間過長且沒有輕負荷休風料，導致爐缸虧熱，渣鐵物理熱不足且粘稠，鐵水流速較低。針對這一情況爐前使用開口機鉆桿不定時對鐵口孔道進行捅鉆，保持鐵口孔道通暢，增加涼渣鐵的排放速度。在出鐵1h后，渣鐵熱量和流動性有所好轉，后續堅持采用“零間隔”出鐵。

5.2  開風口及加風情況

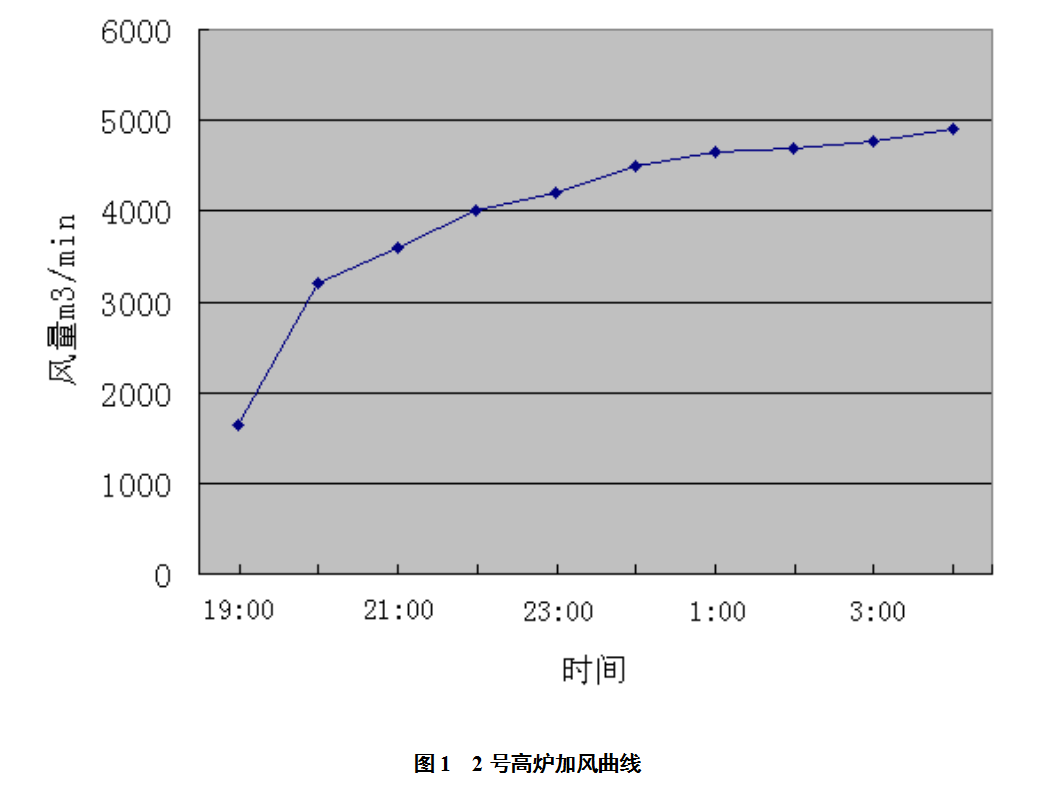

在渣鐵流動性和高爐透氣性好轉的情況下，本著風量與風口面積嚴格對應的原則，20:20開始開風口作業。20:35將2#、12#風口相繼捅開，隨后20:40加風至3500 m3/min，21:00加風至3600m3/min。加風時機按風壓和透氣性指數平穩、合適把握，避免爐況出現反復。因?yàn)闊o計劃休風前料柱的礦焦比大，焦炭骨架作用削弱，透氣、透液性差；休風時爐料壓實，爐內易形成死焦堆，造成復風后料柱透氣性差、風壓高、不易接受風量。所以此時應嚴密關注風壓及透氣性指數的波動和探尺作業情況，嚴防發生管道、崩料和懸料，從而引發爐涼。隨著輕負荷料逐漸下達，鐵水溫度上升到1480℃以上，壓量關系較為寬松，高爐也具備繼續開風口的條件。21:45開22#風口，22：55開2#風口，00：33開13#風口，1：45開26#風口，至此風口開全（表2）。8h內風量由1600m3/min加至4740m3/min（圖1），風壓及透氣性指數合適，高爐各項操作參數基本恢復到正常生產水平，已具備進一步降低焦比的基本條件。

5.3  焦比及煤量調整情況

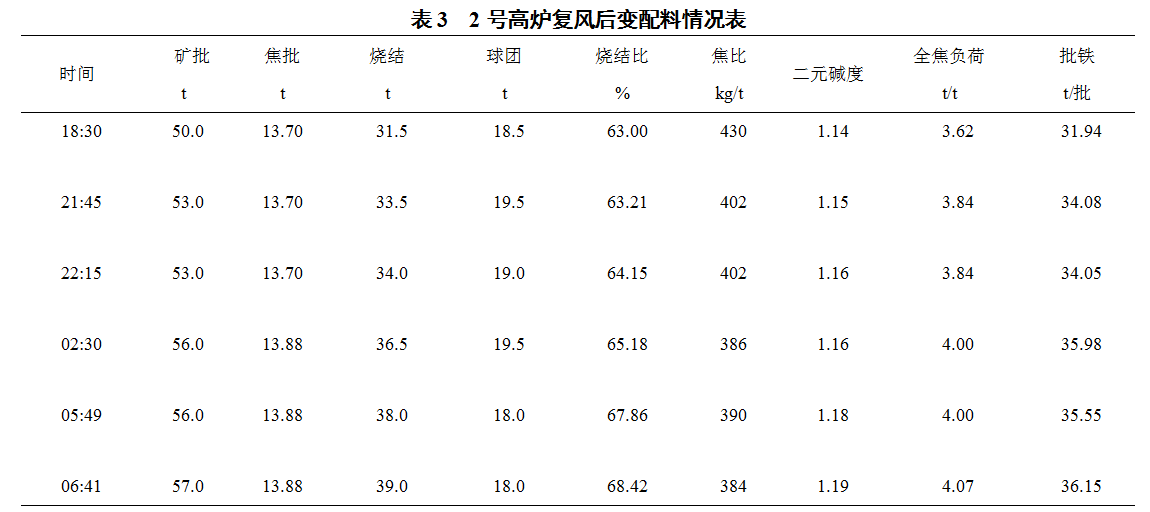

復風前集中加附加焦54t，復風后料批焦比430kg/t，比休風前增加50kg/t。22:00上16批料后料線攆至正常，此時焦批不變、礦批由50t擴大至53t，焦比下調至402kg/t；同時送一套吸附氧6000 m3/h，理論燃燒溫度在2200～2260 ℃范圍內調劑。爐況順行情況下46批料后焦比下調至390kg/t，76批料后焦比再下調至384kg/t，至此焦比基本降至正常水平（表3）。

對于無計劃休風，復風后當務之急是盡力提高爐缸熱量。由于附加焦還在爐身上部，只有靠風溫和煤量來提高爐缸熱量，維持風口前理論燃燒溫度。19:15分高爐引煤氣后開始噴煤，在無富氧的情況下，至20:00噴煤量已達到20t/h，燃料比556kg/t。隨著后續進程冶煉強度的增加而對應增加煤量，保持理論燃燒溫度和綜合負荷的穩定。復風初期鐵水溫度低、流動性差，隨著附加焦和輕負荷料下達，鐵水物理熱逐步上升。在附加焦和輕負荷料下達前后，依據實際爐況和爐溫發展趨勢，通過提前減少噴煤量小幅調整，穩定綜合負荷，爐溫沒有出現大幅返熱和波動現象，生鐵爐溫[Si]相對穩定，鐵水物理熱逐步提高。

5.4  裝料制度調整情況

復風后礦批50t，保持原布料矩陣不變，爐料配比為燒結礦63%、合龍球30%、自產球6%。送風初期風量低、料速慢，第4批礦抽20t燒結上球團降低爐渣堿度以利渣鐵排放。隨著渣鐵排放情況好轉和風量上升，下料速度逐步提高，處于穩定氣流和提高煤氣利用率方面的考慮，以穩定料速在5～5.5批/h為原則逐步擴大礦批（表3）。至5月21日2：30復風8h后，風量加至4760m3/min，相對應礦批擴至56t，同時全焦負荷提高至4.0。同時高爐料速穩定，鐵水物理熱充沛，渣鐵流動性良好，為加快強化冶煉創造了條件。

6  結語

（1）2019年5月20日因突發故障，造成高爐休風14h22min。由于采取了前述措施，復風后8h便加全風量，使通鋼大高爐無計劃休風快速成功恢復的經驗逐步走向成熟，最大程度的降低了損失。

（2）休風期間采取密封措施，避免熱量的大量散失；復風后積極組織爐外出鐵，及時排出爐缸積存的涼渣鐵是恢復的關鍵。

（3）根據休風時間長短設計好復風后送風風口面積及起始風量，以穩定風速為原則開風口加風，保持風口回旋區和中心氣流的穩定。

（4）復風前期根據爐況的接受能力，適量噴煤，上用風溫，提高理論燃燒溫度以提高爐缸熱量，防止?fàn)t涼。結合引煤氣、頂溫、煤氣利用率、風溫水平和出鐵情況合理控制減焦比、加負荷的節奏，匹配好爐溫與加負荷的幅度，避免爐溫大幅波動。
