朱承貴

（方大九鋼煉鐵廠）

摘  要  通過對本次事故進行總結分析，為后續生成提供一定的參考依據。

關鍵詞  原燃料  鋅負荷  爐型  爐缸堆積

本次4號高爐爐況波動，歷時一個多月的時間，導致各項經濟技術指標大幅度下滑；因風口小套燒損不受控而引發多次無計劃休風，既產生了重大的經濟損失，又大大增加了員工的勞動強度，導致安全事故發生的幾率大幅度上升，可謂是“勞民傷財”。

1  爐況演變過程

4號高爐從5月中旬開始爐況出現變化，具體描述如下：

1.1  爐況正常期

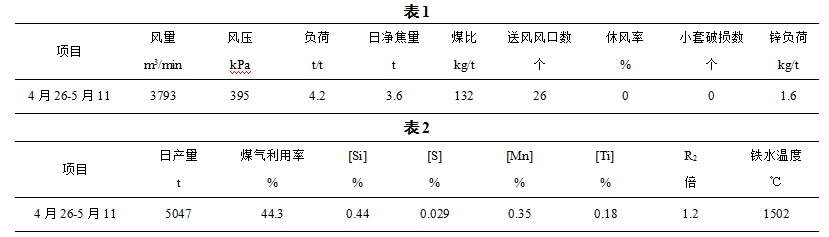

5月12日前，選擇4月26日-5月11日為區間進行統計，具體參數見表1、2。

此階段爐況屬于正常階段，各項參數均在正常范圍內，日產5047t。

1.2  爐況變差階段

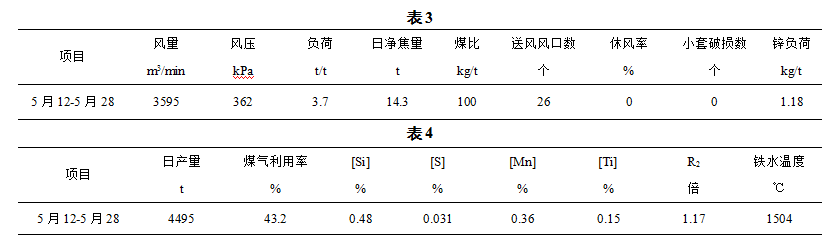

5月12日-5月28日，具體參數見表3、4。

此階段，爐況有變差趨勢，具體表現為：

（1）高爐受風能力下降，壓量關系緊張；

（2）氣流穩定性欠佳，有明顯局部氣流出現；

（3）此階段操作：控風、輕負荷、優化爐料結構（采用100%一級焦、增加熟料率、取消鈦塊）等。

采取以上措施，仍未恢復高爐爐況，相反仍有向差方向發展趨勢。

1.3  爐況進一步惡化階段

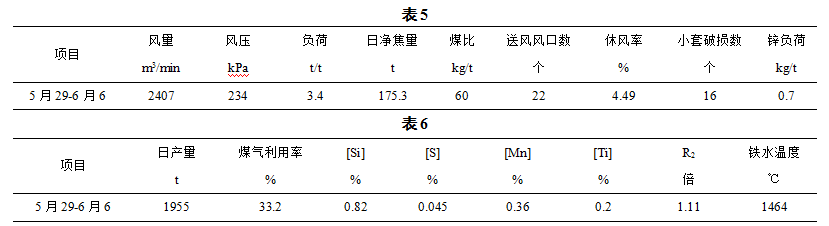

5月29日-6月6日，具體參數見表5、6。

此階段，爐況進一步惡化，具體表現為：

（1）高爐受風能力進一步減弱；

（2）氣流穩定性更差，煤氣利用大幅度下降。料線偏尺嚴重（3m）；

（3）6月1日降低料線10m，發現高爐東側（圓周1/2）料線4.5m向下位置有結厚，目測厚度1.0m；

（4）從6月3日開始，受長期慢風影響，爐缸工作持續下降，風口開始出現破損現象；

（5）6月6日降低料面至12m，準備炸瘤，休風后發現結瘤物自行脫落，7日晚班復風恢復爐況。

1.4  爐況恢復階段

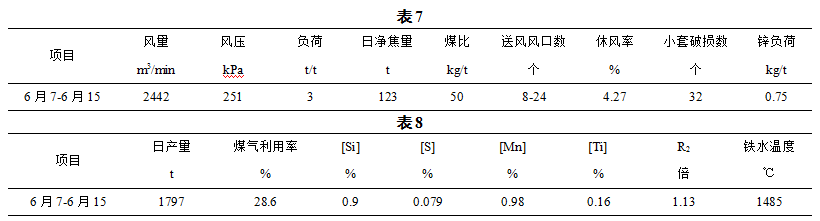

6月7日-6月25日，具體參數見表7、8。

受長期慢風、休風影響，以及結瘤物自行脫落進入爐缸，爐缸工作進一步惡化（風口套破損頻繁、高爐接受風量能力進一步下降），此階段屬于集中處理爐缸階段。

本次爐況波動期間，5月30日-6月6日休風7次，小套破損26個。6月7日-7月1日休風9次，小套破損32個中套2個。

2  爐況變差原因分析

2.1  5月份爐墻結厚導致高爐狀況下降

2.1.1  外圍因素

（1）入爐鋅負荷持續偏高。2018年1-5月平均鋅負荷1.29kg/t，特別是進入5月份以后，鋅負荷更是進一步上升，4月26日至5月13日鋅負荷高達1.64kg/t。煉鋼使用含鋅高的廢鋼，造成煉鋼污泥鋅含量高，煉鋼污泥進入燒結礦最終導致入爐鋅負荷高。長期鋅負荷高是導致高爐結厚產生的“溫床”；

（2）焦炭質量下降。4號高爐使用主焦是兗礦一級焦，5月份兗礦一級焦質量明顯下降，主要體現在M10指標下降：5月份兗礦一級焦M10：7.2%，超過合同要求7.0%，且超過2017年6.4%，M10指標變差說明焦炭耐磨性能下降、入爐燃料粉末增多，高爐結厚幾率增加；M10指標變差也會造成高爐燃料比上升、高爐生產指標下降；

（3）燒結礦質量下降。5月19日燒結換堆之后，強度由75%的正常水平下降至73%。5月22日機燒礦低溫還原粉化指數（RDI+3.15）僅有36.45%。

2.1.2  內部操作管理因素

（1）在外圍原燃料質量變差時，高爐操作者未及時采取“退守”操作應對措施，導致高爐爐況進一步變差、局部氣流明顯，高爐更加容易結厚；

（2）受環炭溫度偏高影響，4號高爐長期使用鈦塊護爐，造成爐缸工作下降，也會促進高爐結厚；

（3）高爐“渣相”未穩定好，爐渣三氧化二鋁偏高也會促進高爐結厚；

（4）頻繁變換入爐料品種、質量也導致了高爐結厚幾率增加。

3  爐況處理階段恢復困難原因分析（6月7日-6月25日）：

3.1  對爐況的認識不足，過分強調爐型的影響，忽視了爐缸工作重要性

6月1日降料面觀察爐墻靠東邊一半有結厚。降料線復風后，加入焦炭180t，害怕焦炭加入過多，復風后未噴煤，風溫撤至950℃，待凈焦作用后鐵水溫度不足，爐況向涼。另復風后采取降料線至4m操作，高爐煤氣利用變差，大量冷料未經預熱還原，加劇了爐缸熱量的消耗。后續幾天在爐缸熱量不足的情況，加焦炭和退負荷的力度不夠，鐵水溫度維持在1460℃左右；爐缸工作出現堆積，小套破損嚴重，休風頻繁且長時間慢風，致使?fàn)t缸出現嚴重堆積，為后續爐況恢復困難埋下了伏筆；

3.2  出現爐缸堆積嚴重時，對熱量的認識不到位

正常爐況復風后，風量小，鐵流小時，鐵水溫度一般在1450℃左右算正常情況。在高爐長時間慢風時，鐵水溫度長期低于1470℃，也沒有引起高度重視。

3.3  加風細節把控不到位

一方面經常在爐溫下行時，選擇加風加劇了爐缸向涼；另一方面在爐缸熱量充沛和壓量關系平穩時沒有進行加風；尤其在小套破損頻繁時，一味選擇不加風，結果還是要燒小套。長時間慢風只會進一步惡化爐缸。

3.4  參數控制不到位

爐況恢復前期采取較重的負荷，周期性的加凈焦補償熱量，這樣做帶來的后果就是凈焦作用爐溫高，大幅度撤風溫，減煤甚至停煤；凈焦過后爐溫又大幅度下行，爐缸熱量始終無法穩定。且在爐溫大幅度上行時，容易出現小套燒壞，造成休風次數增加，延緩了爐況的恢復。

3.5  對洗爐料使用認識不足

螢石的熔點低，沖刷堆積物能力強，但需要大量的熱量做支撐；錳礦洗爐，主要是增加渣中的氧化錳，改善渣的流動性，而錳還原進入生鐵是需要消耗熱量的，因此加錳礦洗爐同樣需要熱量做支撐。從6月初開始加錳礦洗爐，9、10日采取加螢石洗爐，由于熱量不足，渣流動性不好，爐缸堆積未改善，小套燒壞非常頻繁，直到15日后熱量穩定在1500℃后，小套燒壞頻次才減少。

3.6  料線失真誤導操作

6月6日降料面兩個探尺壞，休風后更換，由于零位未校準，認為造成兩根料線相差1.5m。復風后西料線2.5m，東料線0.95m，偏差較嚴重，由于東料線顯示很淺，造成下料偏慢，頂溫非常難控制，爐頂打水幾乎沒停。加風后兩根料尺相差越來越大（2.5m），還時有滑尺現象，因此不敢大幅度加風，嚴重影響到高爐正常操作。6月19日休風檢查發現料面沒有偏斜，是料線零位的問題，復風后按正常料線操作，頂溫逐步受控，打水次數明顯減少，風量逐步加至正常。

4  經驗教訓

（1）正常爐況出現風量萎縮時，要及時采取退負荷，降煤比和減氧等措施，為穩定風量創造條件。采取上述無效時，要果斷采取堵風口措施，保持合理風速和動能。

（2）正確理解爐缸和爐型工作的關系，爐缸工作不好，會影響爐型；同樣爐型工作不好，會影響爐缸工作。本次爐況波動就是在處理爐型問題時，未足夠重視爐缸的保護，致使?fàn)t缸工作出現嚴重堆積。因此高爐爐況出現波動，爐型和爐缸工作都必須同時兼顧。

（3）堅持熱量和風量是高爐冶煉的基礎，高爐冶煉需消耗大量的熱量，因為熱量是基礎；而高爐產生的熱量需要煤氣作為傳遞者，因此高爐必須要有足夠的風量，這樣熱傳遞才會充分。爐況恢復的核心是保證爐缸足夠的熱量和合適的風量。

（4）在爐況恢復堵風口操作時，按照正常風量/風口個數*開風口個數*（0.9-0.95）的系數去控制風量和壓力，同時控制好壓差，切記不要頂風，頂壓操作。爐況出現問題說明高爐接受風量能力差，若此時強行加風，頂壓力操作、其結果會適得其反。當堵風口個數減至1-2個時，可以按100%甚至過一點的風量去控制。

（5）爐況恢復時，負荷要退到位，減少加凈焦量（或者凈焦加入量要盡量穩定，比如這次后續采取以固定的耗礦量加入同等的焦炭--每隔200t礦加一批干焦和批礦中的Mn礦量），有利于穩定參數。

（6）采取加錳礦、螢石洗爐時，必須確保熱量充沛，本次處理1噸Mn礦：0.5焦炭、1噸螢石：1噸焦炭；另外加螢石的時候要佩戴酸料，最好是把加入的焦炭、螢石、Mn礦及酸料折算成批料之后再進行堿度核算，避免堿度調劑失控。

（7）爐墻結厚時，低料線操作有利于順行，低料線操作的危害巨大，會造成間接還原減少，煤氣利用變差，大量冷料進入爐缸消耗大量的熱量，焦比大幅上升（700kg/t以上）。為保證爐缸熱量充沛，必須加大量焦炭，造成負荷太輕，料速慢，礦批小。產生的煤氣在上部利用少，勢必造成頂溫高，造成一種加風頂溫不受控，不加風料速慢且長時間慢風作業影響爐缸工作，因此在今后爐況恢復中應禁止低料線操作。

（8）提高渣比有利于恢復爐缸工作，處理爐況時應適當加大渣量，渣的溫度比鐵高，渣清洗爐缸的能力更強，鐵量相對減少，能降低小套破損的幾率，有利于爐況的恢復（本次恢復爐況采取了通過加硅石的方式提高渣比---430kg/t左右）。

5  問題點思考

5.1  本次爐況處理過程中，堵風口不夠果斷、準確性一般；具體表現在

（1）出現了幾次中間風口吹開而燒壞的現象，導致無計劃休風；

（2）堵風口方式不統一，先后出現了對堵、連堵（只保留西邊出鐵）、花堵（兩個風口隔開）；

（3）開風口時機、位置選擇不夠果斷、統一；

（4）堵風口的時機把握不好，爐況波動前期，通過常規的處理手段之后爐況穩定性未能得到明顯好轉時應該果斷的采取堵風口措施，從而錯過了爐況恢復的最佳時機；

（5）因燒壞風口小套不受控而引發無計劃休風之后，堵風口數應該根據爐況接受風量的能力去控制。

5.2  凈焦加入及輕負荷、煤比、風溫使用搭配不協調

前中期處理過程中，對于退負荷力度、凈焦加入量、間隔時間及酸料佩代的搭配是比較亂的；其結果造成了參數波動大，用風時機較難把握，同時也增加了小套燒損的幾率，一定程度上延緩了爐況恢復的時機。

5.3  對于PT的認識及重視程度不足

（1）前期因焦炭加入量、開風口及加風時機把握不到位導致物理熱不足，而此時又強行加風，造成燒壞風口小套的幾率大大上升；

（2）中期開始因過多的擔心燒壞風口小套的事故，當爐況穩定性可、壓量關系平穩、爐外渣鐵排放正常時加風過于謹慎，延長了慢風的時間；

5.4  恢復爐況應該確保合適的爐溫、堿度及風量水平，而不是一位的選擇極端參數

（1）本次恢復爐況爐溫選擇在0.8-1.0%比較合適；

（2）堿度維持1.05-1.15倍較好（目標值1.1倍左右最好，本次爐況恢復堿度控制是比較失敗的，具體表現在前中期堿度控制過高，導致爐前作業非常被動，與加風、燒壞風口小套形成了一個惡性循環）；

（3）風量水平最起碼要保證1800-2000m3/min。

5.5  本次爐況處理過程中因頂溫長期控制偏高水平加之布袋質量問題，導致多個箱體出現整箱燒壞的現象

注意：箱體燒損后，運行箱體數量的選擇應該根據風量水平去折算。比如：

（1）正常風量水平為3800m3/min，一個小時產生的煤氣量=3800*1.4*60=319200m3/h；

（2）正常風量水平生成時運行6個箱體，那么一個箱體能夠承受通過的煤氣量=319200/6=53200 m3/h；

（3）如果當前風量水平維持在2300m3/min，那么一個小時產生的煤氣量=2300*60*1.4=193200m3/min；

（4）需要投入的布袋箱體數=193200/53200=3.63個?？梢赃x擇三個好的、一個壞的箱體運行。

前中期熱量上來之前焦炭一定要補夠，后期風量水平上升較多（有3000-3200m3/min）時，凈焦也不能完全停加，因為要考慮異常情況（小套燒損引起的臨時休風）、加風等，但是量可以適當控制。

當爐況沒有完全恢復正常，中心堆積沒有真正消除時，角度不宜著急外移。因為中心堆積的爐子，風打透中心的空間不大，氣流容易往邊上走，強行壓邊，會導致氣流紊亂。

6  參考文獻

[1] 王筱留.高爐煉鐵生產技術手冊[M].北京：冶金工業出版社.

[2] 張壽榮.高爐失常與事故處理[M].北京：冶金工業出版社.
