于彥山 孫強

（邢鋼煉鐵廠）

摘要  邢鋼198ｍ2燒結機于2007年投產，由于設備老化，燒結生產在產量上受到了較大制約，為了減少外購成本，進一步發揮燒結產能，使得我們必須在原有產量水平上提高燒結產量。為此我們對燒結提產降耗工作進行攻關，通過各項攻關實踐，198ｍ2燒結產量得到了明顯提升，取得了較好效果。

關鍵詞  邢鋼　燒結 提產降耗 實踐

前言

通過對燒結工藝改善，包括提高料溫、有效篩分、優化工藝操作等措施確保操作穩定；通過加大設備維護，包括強化燒結系統漏風治理、環冷熱風利用等各項工作，在減少漏風，提高設備穩定性方面取得實效。上述各項實踐工作的開展使198m2燒結產量得到了明顯提升。

1  影響提產的因素分析

我們通過對前期生產的過程總結，根據影響生產的主要因素確定攻關重點方向：

工藝操作方面：料溫低、配礦不盡合理、二次料垛偏小原料波動大、班組之間的操作差距明顯。

設備方面：燒結系統漏風嚴重、配料設備故障影響上料量、環冷系統冷卻效果差，跑紅料影響固耗及內返、篩分系統設備維護不及時，浪費嚴重，影響成品礦輸出。

2  工藝操作方面的措施制訂及實施

2.1  提高料溫減少過濕層，增加混合料透氣性

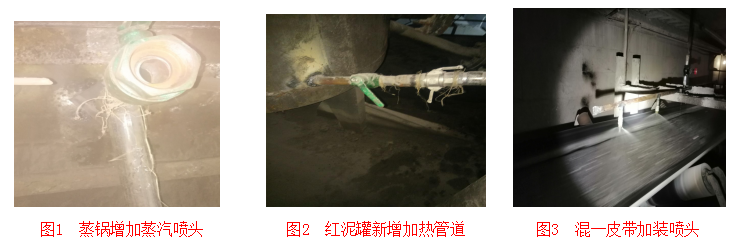

198m2燒結機原有的混合料加熱用蒸鍋，因管道細堵塞嚴重，生產過程中很難達到持續穩定的加熱效果。為了提高蒸汽對混合料的加熱效果，對混合料加熱管道進行改造，并選擇新的汽源。

首先，為了保證新增管道不被堵塞，采用DN50管道制作噴頭，噴頭制作成契形且在安裝時管道噴頭突出混合料礦槽內部采用向下45度角方式，突出長度不大于60mm。噴頭數量根據實際情況采用前后均布四角加中間噴頭形式。其次，在汽源選擇上，不再使用低壓公司外網蒸汽，而是從燒結自產高壓蒸汽管路接出一路，使用余熱鍋爐高品質蒸汽作為加熱汽源。

另外在紅泥罐通入蒸汽，對混合料添加水進行預熱；在混一皮帶加裝噴頭，使白灰提前消化，對料溫提高起到輔助作用。

上述方案實施后，使混合料礦槽兩側料溫由40度→60度以上，中間料溫從70度→85度以上。料溫的提高，對生產過程中過濕層的生成起到了明顯的抑制作用。從提溫后的生產看，日均提產80噸。

2.2  合理配礦，確?；旌狭暇哂休^好的燒結性能和成礦性

根據原料條件，進一步優化配礦。具體為下調6%國內精粉用量、增加6%金布巴粉用量；通過熔劑結構調整保證燒結白灰配比達到6%，控制機燒堿度在2.1-2.2之間，使原料成礦性得到提高；同時將進廠白灰氧化鈣含量提高到83%以上，在確保氧化鈣含量滿足生產的同時，降低白灰使用總量，提高含鐵原料配加。

這些措施的采取，在提產上綜合效果明顯。相同工況條件下，生產過程上表現為負壓由原來的-13.5～-14.5Kpa降低至-11.5～-13.5Kpa，上料量累計提高了5公斤，日均提產250噸左右。

2.3  為穩定混勻料成分，逐步增加二次料場混勻料垛容

為了充分發揮二次料場作用，將2.5萬噸-3.2萬噸的垛容逐步轉換為5萬噸垛容。從而減少了換垛頻次，穩定了混勻料質量。對燒結過程的穩定起到了保障作用。

2.4  確定合理工藝要求，縮小班組間差距，提高燒結生產整體效率

根據實際情況，具體完善如下生產操作要求：

生產過程控制：每班進行機燒和內返礦的粒級監測，每四小時進行料溫和水份粒度的檢測，以數據為依據進行生產調整，確保生產過程的穩定；

整粒除塵灰及返礦使用：由于我廠整粒除塵灰直接進入返礦參與生產，所以實行單倉均勻配加，杜絕因除塵灰加入使內返大幅度波動的情況，使白班、夜班的生產達到了穩定狀態，班組間差距明顯縮小。

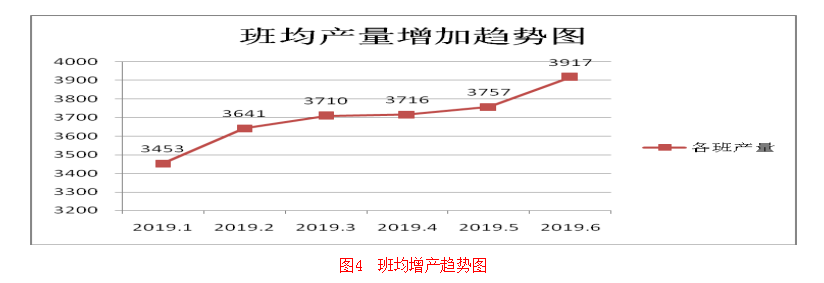

 通過這些措施的落實，班均產量得到明顯提升。

3.1  燒結漏風治理

燒結生產以風為綱，沒有風量就沒有產量。為此，我們把漏風治理作為設備維護改造的主要工作，也作為提高產量的重要基礎工作。

由于設備老化，所以確定“時時檢查，時時處理”為治理原則，對燒結系統進行常規漏風整治。特別把機頭除塵器、煙道、風箱彎管等部位治理作為重點。隨著漏風治理的不斷進行，燒結系統漏風率由69-70%下降到66-68%；

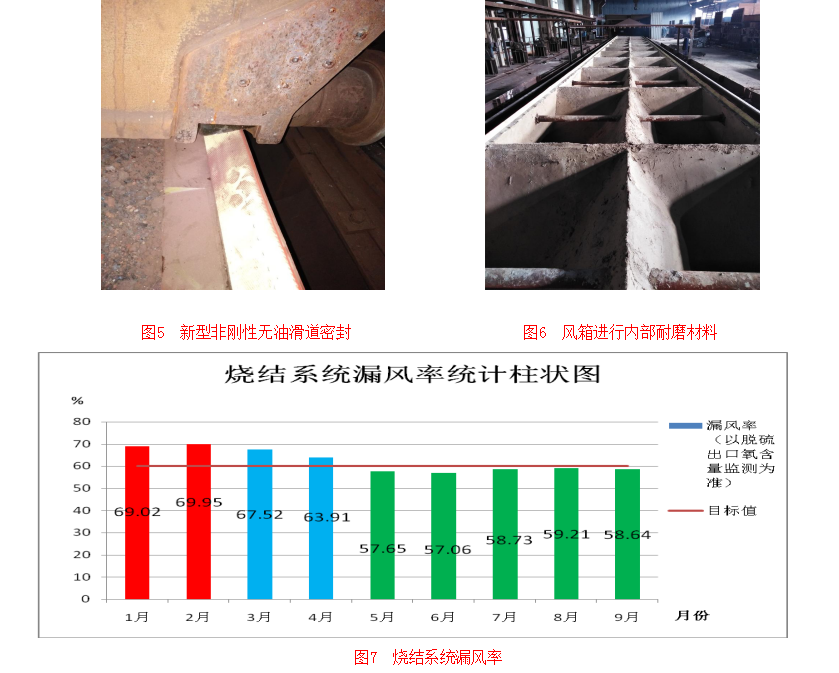

另一方面，采用新技術，對設備存在缺陷和問題進行整改。比如：對老化嚴重的燒結機滑道進行改造：采用新型非剛性無油滑道密封替代原有的滑道－游板密封方式，使燒結機滑道漏風問題基本得到了解決；另外，對所有風箱進行內部耐磨材料涂抹，減少日常磨損造成的漏風。

通過整改，燒結系統的漏風率由先前的66-68%下降到56-57%。產量平均提高252噸/天，燒結固體燃耗降低（下降）了0.8公斤/噸，電耗月平均下降了4.9度/噸。

3.2  解決工藝和環保改造等設備問題

為適應環保要求，我廠198m2燒結機配料除塵灰經過后期改造，將除塵灰通過氣動輸入到白灰倉，直接配入混合料中。除塵灰對白灰的穩定配入造成較大影響，主要表現為灰倉竄灰頻繁，下灰不穩，時常造成停機和水份波動。為了解決這個問題，我們將下灰倉口更換成變頻卸灰閥，配料控制程序相應改變，徹底解決了配料竄灰和下灰不穩的問題。

3.3  環冷熱風，改造提高環冷機冷卻效率、降低燒結固體燃耗

我們對環冷機3、4段部位和燒結機7、8、9號風箱增加集氣罩，在環冷機上新增熱風管道與燒結機7、8、9號風箱上部密封罩聯通，利用燒結生產過程中產生的負壓和環冷風機產生的正壓，將環冷機高溫冷卻廢氣引到燒結機參與燒結生產。

通過熱風投運前后相同原料和工況下的對比，燒結礦排礦溫度平均下降18.45度，最高排礦溫度由原來的大于150度降低至100度以內，固體燃耗配比降低0.02%。

3.4  根據實際改變篩分系統設備維護方式

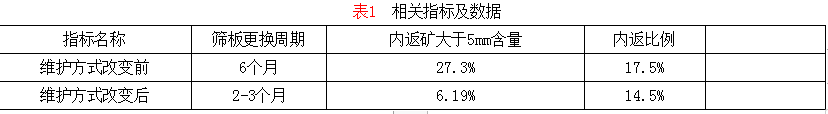

根據生產過程中對生產返礦的跟蹤，發現篩分系統篩板更換周期制訂不合理，造成返礦中大粒級占比大，浪費嚴重。為此，篩板更換周期確定由6個月降為2-3個月，及時更換1#篩篩板，將返礦篩篩板更換為5mm篩板。相關措施實施后，內返中大于5mm粒級降低20%，內返比例同比下降3%。

3.5  強化精益改善，提高設備作業率

通過精益改善工作，將原來停機處理的問題，變?yōu)椴煌C(jī)處理，從而提高作業率，相應提高了燒結礦產量。

比如：混三皮帶不停主機更換、混七皮帶磨損的在線處理、板式給礦機螺栓的在線緊固、制粒機礦槽出料口改造等。上面這些精益改善工作的進行，在提高生產管理水平的同時，對燒結產量提升起到了促進作用。

4  效果評價

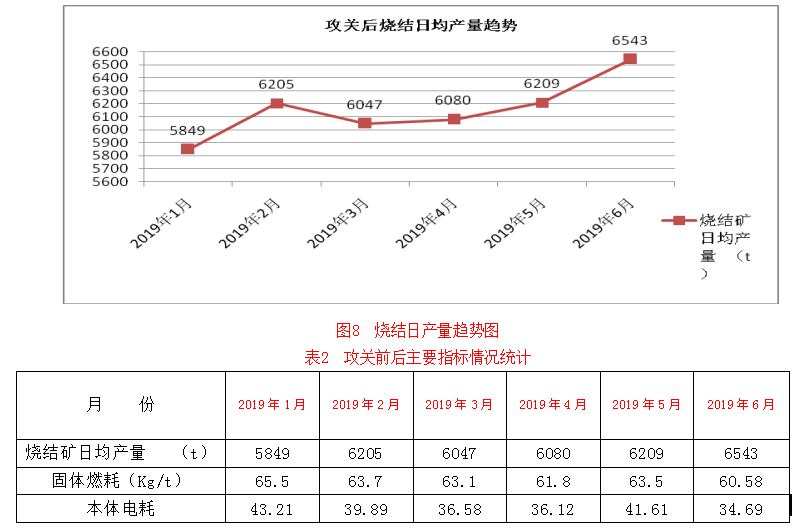

通過各項提產降耗措施的執行，邢鋼198m2燒結機各項指標明顯提升，收到了較好的效果。燒結礦成品系數累計達到1.37噸/小時.平米，入爐日均產量穩定在6500噸以上。較歷史同期提高1374噸，年創效7053.54萬元。

5  結論

邢鋼198m2燒結機的提產降耗工作及其有成效，實現了在設備老化情況下燒結工藝操作、設備改善和生產管理的突破。在不進行較大投資的情況下獲得最大效益，為投產早、設備老化的燒結設備的提產降耗工作提供了一些經驗。
