陳  勇

（玉鋼公司）

摘  要 玉鋼1 080 m3高爐熱風(fēng)閥漏水被迫緊急休風(fēng)更換，因長(zhǎng)期無(wú)計(jì)劃休風(fēng)和漏水導(dǎo)致?tīng)t涼，對(duì)爐況快速恢復(fù)進(jìn)行了總結(jié)。主要經(jīng)驗(yàn)是：爐況判斷正確、采取保溫措施、合理的操作、埋氧槍加熱爐內(nèi)冷渣鐵，爐況得到快速恢復(fù)。

關(guān)鍵詞  高爐  熱風(fēng)閥  漏水  長(zhǎng)期無(wú)計(jì)劃休風(fēng)  氧槍  爐涼   快速恢復(fù)

1  前言

玉鋼1080m3高爐無(wú)計(jì)劃休風(fēng)前高爐長(zhǎng)期穩(wěn)定順行，12月1日～16日平均產(chǎn)量3 614.7 t，焦比405 kg/t，煤比145.04 kg/t，燃料比550 kg/t，礦耗1 724 kg/t，利用系數(shù)3.35 t/m3.d，冶煉強(qiáng)度1.36 t/m3.d，平均風(fēng)量2 588 m3/min,風(fēng)壓0.309 MPa,富氧率3.42 % ，風(fēng)溫1 200 ℃,爐渣R2=1.066，平均[Si]=0.27 %,[s]=0.029 %，鐵水溫度Tm≥1 481 ℃，布料矩陣,煤氣利用率44.3 %。

2  無(wú)計(jì)劃休風(fēng)過(guò)程及原因

2017年12月17日早班，11:10看水工點(diǎn)巡檢過(guò)程中，發(fā)現(xiàn)4段B34金屬聯(lián)管爆裂漏水，由于漏水量大，引起軟水壓力下降，威脅到冷卻壁的安全。在現(xiàn)場(chǎng)包扎無(wú)效后，決定休風(fēng)更換。減風(fēng)時(shí)，看水工報(bào)告風(fēng)口窺孔玻璃上出現(xiàn)水霧。休風(fēng)后，出現(xiàn)敲開(kāi)風(fēng)口蓋板發(fā)現(xiàn)煤氣火大，同時(shí)倒流休風(fēng)閥抽不完煤氣火的異?，F(xiàn)象。經(jīng)查水確認(rèn)1#、2#熱風(fēng)閥漏水，因只熱風(fēng)閥備件只有一個(gè)，只能先更換1#熱風(fēng)閥，同時(shí)將換下的1#熱風(fēng)閥修復(fù)，來(lái)替換2#熱風(fēng)閥。最終于12月20日10:03高爐復(fù)風(fēng)，高爐共計(jì)休風(fēng)68.5 t。

3  爐況恢復(fù)所面臨的困難

此次爐況恢復(fù)面臨以下困難：①此次無(wú)計(jì)劃休風(fēng)時(shí)間長(zhǎng)達(dá)68.5 h；②休風(fēng)前重負(fù)荷、低硅冶煉，休風(fēng)時(shí)生鐵含硅[Si]僅0.086 %；③休風(fēng)過(guò)程中熱風(fēng)閥漏出的冷卻水經(jīng)熱風(fēng)管道、熱風(fēng)圍管和各支管漏入爐內(nèi)；④送風(fēng)管道耐材受潮，復(fù)風(fēng)風(fēng)溫受限，不能快速恢復(fù)風(fēng)溫；⑤重負(fù)荷料休風(fēng)，礦焦負(fù)荷4.62倍。

4  爐況快速恢復(fù)的實(shí)踐

4.1 爐況判斷

 休風(fēng)時(shí)，因大量水漏入爐缸內(nèi)，且爐底溫度持續(xù)下降，由休風(fēng)前的424 ℃降至341 ℃，加之重負(fù)荷無(wú)計(jì)劃休風(fēng)時(shí)間長(zhǎng)，初步判斷為爐涼。

4.2 休風(fēng)后的保溫措施

為最大限度減少無(wú)計(jì)劃休風(fēng)期間的熱量損失，對(duì)高爐采取以下保溫措施：①及時(shí)用有水炮泥密封和黃沙堵嚴(yán)風(fēng)口。②休風(fēng)后軟水系統(tǒng)由2臺(tái)軟水泵改為1臺(tái)供水，降低冷卻水流量、水壓，從而降低熱損失。③全面檢查冷卻設(shè)備是否漏水，確保不再有新漏點(diǎn)向爐內(nèi)漏水。

4.3 合理的操作制度

從各方面不利因素綜合考慮，按爐缸凍結(jié)組織復(fù)風(fēng)工作。確定復(fù)風(fēng)縮礦批、退負(fù)荷（礦批30→16 t/批,礦焦負(fù)荷4.62→2.91），復(fù)風(fēng)集中加焦110 t。核料按生鐵含硅1.5 %，爐渣二元堿度1.0進(jìn)行計(jì)算。因休風(fēng)前西鐵口側(cè)爐缸較活躍，開(kāi)西鐵口上方4個(gè)，堵16個(gè)風(fēng)口。

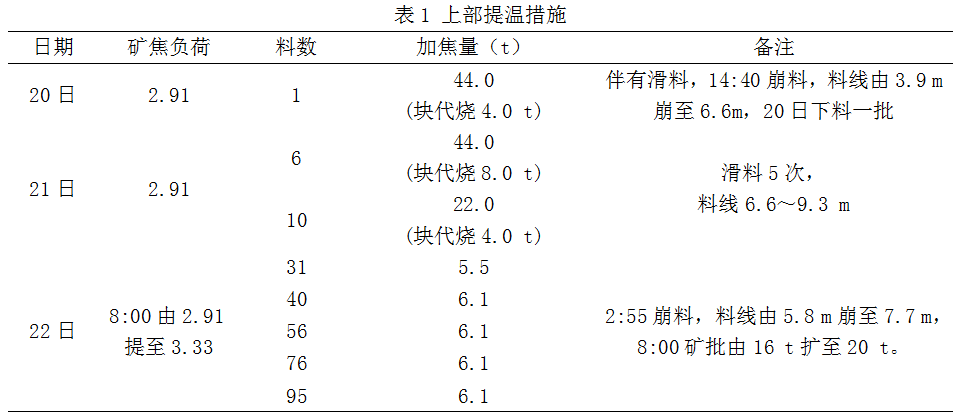

高爐復(fù)風(fēng)后，風(fēng)口暗紅，伴有掛渣、生降、涌渣及鐵口打開(kāi)后空吹、無(wú)渣鐵。與預(yù)判基本一致，接下來(lái)操作的重點(diǎn)是采取集中加焦，彌補(bǔ)長(zhǎng)期無(wú)計(jì)劃休風(fēng)的熱損失，盡量提高爐缸溫度。

控制風(fēng)量操作500 m3/min，風(fēng)壓0.070 MPa。防止風(fēng)量過(guò)大短時(shí)產(chǎn)生大量低溫熔融渣鐵，因而冶煉周期較長(zhǎng)，復(fù)風(fēng)加入的集中焦當(dāng)時(shí)預(yù)計(jì)要 60 h左右才能下達(dá)風(fēng)口，在集中焦和輕負(fù)荷料下達(dá)風(fēng)口之前，要盡可能提高風(fēng)溫，保持爐況順行。

4.4  埋氧槍加熱爐內(nèi)冷渣鐵

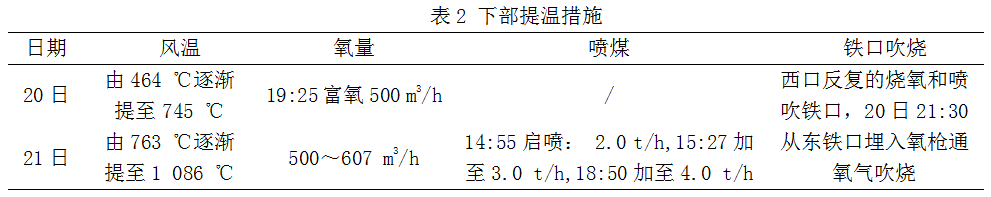

復(fù)風(fēng)前，爐前疏通渣鐵溝，做好放干渣的準(zhǔn)備工作，復(fù)風(fēng)后開(kāi)鐵口的角度要小，休風(fēng)時(shí)間越長(zhǎng)，爐缸越?jīng)?，鐵口角度更應(yīng)小一些。西口通過(guò)反復(fù)的燒氧和鐵口噴吹，逐步有少量渣鐵排查出，但渣鐵溫較低、流動(dòng)性極差，流到撇渣器就已經(jīng)冷凝在大溝中。為提高爐缸下部溫度，加快爐缸恢復(fù)進(jìn)程，東口進(jìn)行埋氧槍通氧吹燒。氧氣與爐缸內(nèi)焦炭燃燒，產(chǎn)生大量的熱量熔化爐缸中的冷凝渣鐵并在爐缸內(nèi)形成高溫區(qū)，以彌補(bǔ)長(zhǎng)期無(wú)計(jì)劃休風(fēng)的熱損失，下部提溫措施見(jiàn)表2。風(fēng)溫因熱風(fēng)管道、熱風(fēng)圍管耐材受潮后，不能快速恢復(fù)至較高風(fēng)溫，故前期使用風(fēng)溫較低，待風(fēng)口窺孔玻璃無(wú)水印，熱風(fēng)、總管圍管溫度回升后才逐步嘗試提高風(fēng)溫，為爐內(nèi)提供更多的熱量。

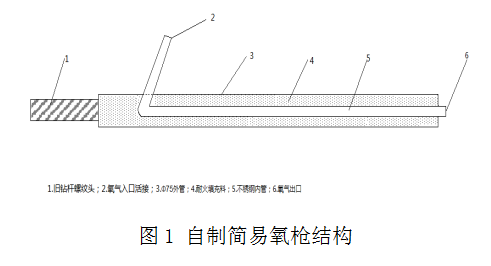

為加快恢復(fù)節(jié)奏和做好從東鐵口開(kāi)風(fēng)口出鐵的準(zhǔn)備，將自制的氧槍埋入東口，自制氧槍見(jiàn)圖1，成功埋入氧槍后，通入氧氣吹燒加熱和熔化爐缸內(nèi)冷渣鐵，形成局部高溫區(qū)。爐前將出鐵重心由西鐵口轉(zhuǎn)向東鐵口，東鐵口出鐵很快轉(zhuǎn)正常，冷渣鐵的排放情況見(jiàn)表3。

4.5 控制好爐況恢復(fù)進(jìn)程

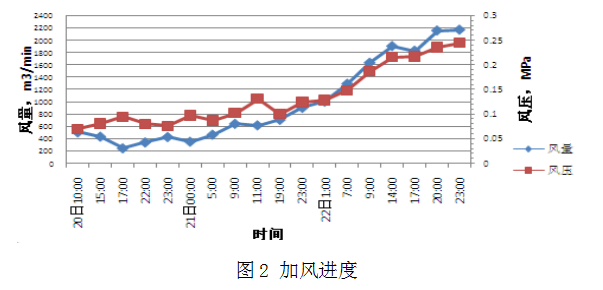

加風(fēng)進(jìn)程與爐況、爐溫、渣鐵排放情況相匹配，12月20～22日的加風(fēng)進(jìn)度見(jiàn)圖2。加風(fēng)和捅風(fēng)口往往是交叉進(jìn)行的，捅風(fēng)口需要具備以下條件：①冶煉出的冷渣鐵能從鐵口順利排出；②爐況穩(wěn)定順行，風(fēng)口工作正常，風(fēng)量風(fēng)壓平穩(wěn)，無(wú)涌渣、掛渣、破損等現(xiàn)象；③爐溫充沛可控。

5  結(jié)論

此次長(zhǎng)期無(wú)計(jì)劃休風(fēng)爐況快速恢復(fù)，主要得益于以下幾點(diǎn)：

(1)對(duì)爐況判斷正確，操作思路清晰。抓住爐涼這一主要矛盾，采取相應(yīng)措施是爐況能快速恢復(fù)的主要原因。

(2)休風(fēng)后做好保溫措施。最大限度減少休風(fēng)期間的熱量損失，是爐況恢復(fù)的難易程度及恢復(fù)時(shí)間長(zhǎng)短的主要因素。

(3)合理的操作。實(shí)踐證明復(fù)風(fēng)操作安排合理，縮礦批、加足凈焦，退夠負(fù)荷，開(kāi)四個(gè)風(fēng)口，控制風(fēng)量是爐內(nèi)恢復(fù)快速的先決條件。

(4)埋氧槍加熱爐內(nèi)冷渣鐵。氧槍所產(chǎn)生的熱效率高，是提高爐缸溫度和熔化爐缸內(nèi)冷渣鐵的有效操作手段，加快了爐缸工作恢復(fù)狀態(tài)的速度，明顯縮短了本次恢復(fù)時(shí)間，節(jié)省了大量的人力、物力和成本。

(5)控制好爐況恢復(fù)進(jìn)程。此次處理爐況加風(fēng)的進(jìn)度和捅風(fēng)口的節(jié)奏與爐況、爐溫和排放渣鐵的情況結(jié)合得比較好，加快了對(duì)爐內(nèi)重負(fù)荷料的置換，短時(shí)間內(nèi)爐況得到了快速恢復(fù)。

在重負(fù)荷、低風(fēng)溫不利因素下，僅用38 h恢復(fù)了長(zhǎng)達(dá)68.5 h的長(zhǎng)期無(wú)計(jì)劃休風(fēng)及漏水導(dǎo)致的爐缸凍結(jié)是成功的，為其他高爐積累了寶貴的實(shí)踐經(jīng)驗(yàn)。

6  參考文獻(xiàn)

[1] 周傳典.高爐煉鐵生產(chǎn)技術(shù)手冊(cè)[M].冶金工業(yè)出版社.北京.2012

[2] 張壽榮.高爐失常與事故處理[M].冶金工業(yè)出版社.北京.2015

[3] 任立軍、魏紅旗.首鋼京唐1號(hào)高爐處置長(zhǎng)時(shí)間無(wú)計(jì)劃休風(fēng)實(shí)踐[J].煉鐵.冶金工業(yè)出版社.湖北.2011
