賈秀鳳  喻  波  賈文平

（寧波鋼鐵有限公司煉鐵廠）

摘  要  寧波鋼鐵燒結機頭電除塵已經運行十幾年需要進行改造,改造期間燒結機不能停機,兩個系列的除塵器需要輪流改造,改造期間燒結礦質量要滿足高爐要求,圍繞電除塵改造期間燒結機不停機和穩定燒結礦質量這兩個條件,經過技術分析和現場勘查,確定改造方案,并配套相關技術達到了預期的效果。

關鍵詞   機頭電除塵改造不停機質量

1  前言

寧波鋼鐵有限公司兩臺430m2燒結機對應兩座2500m3高爐，高爐爐料結構80%燒結礦+20%塊礦，在此爐料結構下高爐順行良好。2008年5月至2012年10月之前，一臺430m2燒結機對應兩座2500m3高爐，爐料結構為64%燒結礦+21%塊礦+15%球團礦，高爐壓差偏高，順行條件差。1#燒結機機頭電除塵自投產已運行11年，粉塵排放指標不滿足要求，需要進行原地重建，一般企業電除塵改造有兩種處理方案，一種是在臨近空余地方新建一臺電除塵，建成后管道打通，另一種是電除塵改造期間燒結機配合停機，停機改造時間為75天。第一種方案需要有空余場地，寧鋼沒有場地?zé)o法實施，若配套燒結機停機，公司需要采購30萬噸球團，直接影響公司效益發揮而且高爐順行條件也會變差。機頭電除塵改造期間燒結機不停機只能單風機作業，寧鋼2009年4月4日至4月11日有過一周的單風機生產，燒結礦轉鼓強度、平均粒度、成品率大幅下降，高爐不能穩定順行。分析單風機作業模式下燒結礦質量下滑的原因，關鍵是燒結機兩側風量分布不均導致燒結過程不均勻，一邊過燒一邊欠燒。如何滿足沿臺車寬度方向均勻抽風的條件，是燒結機頭電除塵改造期間不間斷生產燒結礦質量保證的關鍵 [1] 。

2  改造方案

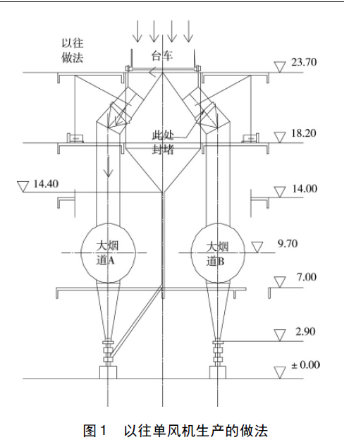

寧鋼燒結機抽風系統采用雙煙道布置，每個煙道通過一臺電除塵器與一臺主抽風機相連，兩個煙道并列獨立布置，沒有交叉，各自獨立進風。前期寧鋼實施單風機作業是現有工藝布置不做任何改動，一臺主抽風機運行，與主抽風機直接相連的煙道正常進風，另一側煙道靠兩側風箱間的隔板進行進風，見圖1。

此種模式的單風機作業通過燒結料層的風量不均勻，導致燒結過程不均勻，燒結礦強度、成品率等指標下滑嚴重。

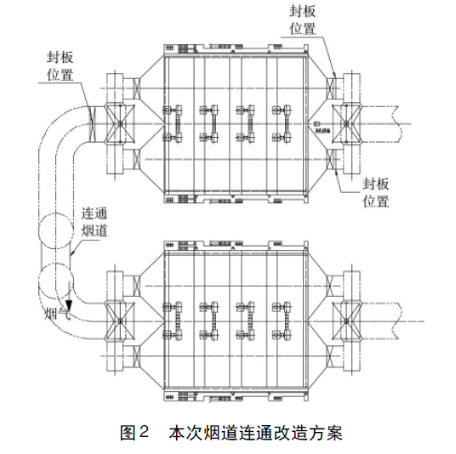

要保證單風機生產的燒結礦質量有保證，必須探尋使一臺風機的風量同時通過兩側大煙道，保證燒結料層風量均勻通過的方案，經過現場多次勘查確定了燒結機頭電除塵改造期間保證單風機作業均勻進風的方案 [2] ，見圖2。

如圖2所示，除塵器改造前將連通煙道提前焊接在燒結機兩根大煙道上，在實施下面除塵器改造接口時，只要將連通煙道兩端打通，在上面的除塵器出入口共計插入3塊盲板并焊接即可，使下面除塵器承擔燒結煙塵凈化;反之亦然。

3  工藝技術配套調整

燒結機頭電除塵分系列先后進行改造，一臺主抽風機的風量要負責雙煙道進行抽風燒結，相當于同樣的風量負責的面積擴大一倍，為保證燒結過程順利完成，需要基于礦石工藝特性互補的優化配礦及工藝參數優化配套技術配合。

3.1  配礦結構優化調整

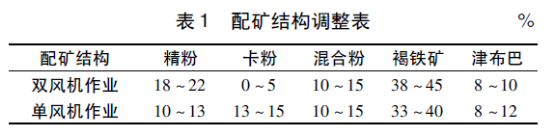

不同鐵礦石的燒結體強度與其結晶水含量、氣孔率、液相生成量等工藝特性有明顯的相關性，配礦遵循高溫特性互補原則，比如結晶水含量比較高的褐鐵礦同化性比較好、液相流動性比較好，但其粘結性強度比較差，巴西北部以卡拉加斯為代表的礦石，化學成分比較好、粘結相強度比較好但同化性比較差，而且為保證產能燒結配礦還要考慮燒結料層的透氣性，透氣性與配礦結構中各種礦的粒度組成有關，特別是精粉在配礦結構中的占比更是主要考慮因素，燒結雙風機作業的前提下產能富裕對燒結料層的透氣性要求不高，在一臺風機作業的情況下精粉配比不但影響著產能，因燒結過程不能順利進行還會影響燒結礦質量。基于燒結配礦原理和燒結控制技術，燒結機頭電除塵改造單風機作業期間對配礦進行了調整，配礦方案調整見表1。

調整的原則是降低了精粉比例保證燒結過程透氣性，提高卡粉比例，降低褐鐵礦比例保證燒結礦強度，通過調整燒結礦產量質量達到預期效果。

3.2  熔劑結構優化調整

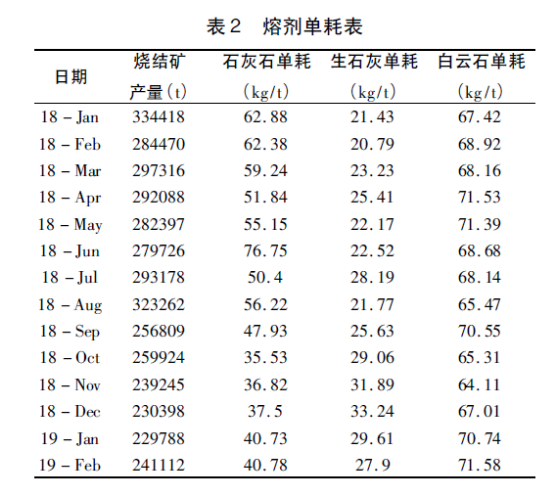

燒結使用的熔劑包括石灰石粉、白云石粉和生石灰，白云石粉主要是調整燒結礦化學成分中氧化鎂的含量，堿度主要靠石灰石粉和生石灰來調整，生石灰因其自身的特點還有強化制粒、提高混合料溫度而起到提產作用，為保證風量降低一半的情況下的產能，在燒結機頭電除塵改造單風機生產期間把生石灰的配比由%提高到2%，生石灰平均消耗由23.16kg/t提高到30.9kg/t，每月熔劑單耗量具體見表2。

3.3  工藝參數優化調整

要保證燒結礦質量，必須保證燒結過程均勻，2009年以前也進行過單風機作業，電除塵改造一側的煙道的風量主要靠兩側風箱之間隔板進行進風，阻力大，使得通過兩個煙道的風量差異非常大，負壓也相差比較大，為保證燒結過程均勻，燒結料層不得不降低而且兩邊厚度也不一致，此次兩側煙道打通后，雙煙道均勻進風，負壓均衡，燒結料層維持雙風機生產的740mm，比以前單風機生產610mm的料層提高21%，支撐了燒結礦轉鼓強度的穩定。因通過燒結料層的總風量降低，單風機作業與雙風機相比產能降低，機速由1.7m/min降低到1.4m/min。

4  改造取得的效果

4.1  燒結礦質量提升、消耗降低

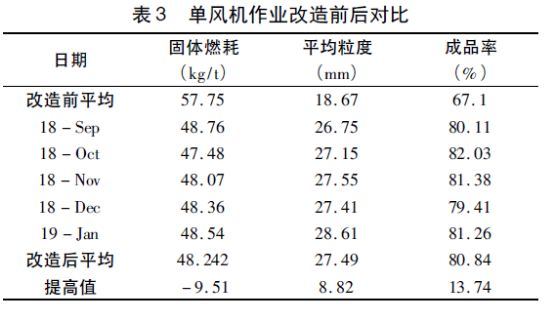

通過燒結大煙道打通和工藝技術配套調整，實踐證明燒結礦質量較以往單風機生產有了質的飛躍，基本消除了燒結過程的不平衡，與以前單風機生產相比，燒結礦燒結礦成品率提高13.74%，轉鼓強度提高4%，平均粒度提高8.82mm，固體燃料消耗降低9.51kg/t礦，具體數據見表3。與正常雙風機生產相比，質量基本沒下降。

4.2  取得的經濟效益

通過此次創新改造，單風機生產的燒結礦質量可以滿足高爐生產需要，單風機生產的燒結礦替代公司30萬噸的球團采購計劃。燒結礦替代球團的經濟效益核算如下:

4.2.1  測算基準:

（1）單風機生產的燒結礦若質量不能滿足高爐要求，則每天高爐需要的燒結礦缺口為4000噸，需要以球團代替，兩臺電除塵器同時施工，預計耗時75天，合計消耗球團量:4000*75=30萬噸。

（2）當期燒結礦成本(2019年1月份實際成本):723.85元/t，燒結礦內的熔劑成本34.74元/t，扣除熔劑的燒結礦成本為689.11元/t，燒結礦品位57.37%。

（3）球團礦價格:國貿跟蹤了兩種球團礦的價格趨勢，其中烏克蘭球團資源不穩定、一次性批量大，泰富球團批次小、價格貴但適合寧鋼短期使用，兩種球團的品位均為63%，最新的價格(2月8日)平均為(873.3+1094.1)÷2=983.7元/t，以單風機燒結礦替代球團的球團單價采用兩種球團平均價格。

（4）折算到同品位、剔除燒結礦里的加入的熔劑成本，則球團與燒結礦的差價為:983.7-689.11÷57.37%*63%=226.96元/t。

4.2.2  效益核算

單風機生產的燒結礦替代30萬噸球團的取得的經濟效益為:30(萬噸)*226.96元/t=6808.8萬元

5  結論

（1）寧波鋼鐵燒結機頭電除塵改造的生產實踐說明，此次改造是成功的，為大型燒結機電除塵改造提供行業經驗。

（2）單風機作業通過燒結料層的風量減少一半，配套的配礦結構、熔劑結構及工藝參數調整都是可行的。

（3）通過現場改造和配套技術措施，單風機生產的燒結礦比沒改造前生產的燒結礦強度、平均粒度、成品率及固體燃料消耗由大幅進步。

（4）此次現場改造和配套技術措施，為公司避免球團采購，經濟效益可觀。

6  參考文獻

[1]  張佩盈.梅山燒結廠燒結機單風機生產的效果[J].燒結球團,1994年第5期.

[2]  顧云松.馬鋼300㎡燒結機單風機生產實踐[J].燒結球團,1995年第4期.
