馬全強  魏紅玉   范維慶   劉  勇

（山西建邦集團有限公司通才煉鐵廠）

摘  要  通才煉鐵1號高爐針對風口小套破損頻繁的問題，分析了風口小套破損的機理，采取優化配料、提高冷卻水壓力、流速，煤槍結構優化及插槍技術改善、強化管理，制定合理的操作制度等措施，2019年高爐風口小套的破損數目大幅降低，降低了設備的休風率和材料消耗，提高了高爐的技術經濟指標。

關鍵詞  高爐  風口破損  冷卻水壓 操作制度  休風率

1 前言

通才1號450m3高爐，共計14個風口。自2018年1月至12月，共有52個風口小套破損更換。頻繁的休復風嚴重影響高爐的正常生產組織，影響高爐指標和順行。通才煉鐵廠認真組織專業技術人員進行分析，查找風口小套頻繁損壞的原因，對配料結構、高爐操作制度、風口冷卻及上翹情況、煤槍材質及插槍技術、操作制度等方面因素進行分析，并采取了一系列應對措施。2019年1月至12月，全年共有22個風口小套破損，相比于2018年，風口小套破損數量大幅減少，減少了因更換風口小套造成的無計劃休風，同時減少了材料消耗。在鋼鐵市場形勢日趨嚴峻，降低風口小套破損，可以降低休風率，降本增效，減少風口小套破損休風更換對爐況的影響，進一步降低生鐵成本。

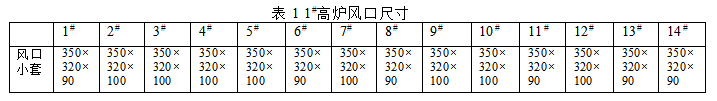

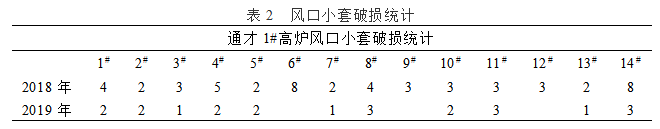

車間看水技師對正在使用的風口小套進行統計，統計內容包括：各個風口小套的型號、開始使用時間、破損時間、破損部位、使用壽命。同時積極與生產廠家溝通，具體要求包括：使用優質的材料、先進的加工工藝、合理的水道結構形式等，達到具有優異的熱傳導、抗磨損、耐腐蝕、抗沖擊品質。制作工藝采用普通鑄造，材質Cu≥99.8%，前端水速>6米/秒，達到最佳換熱效果。按照重量單價結算，確保使用壽命。1號高爐正常風口小套使用壽命為8個月。

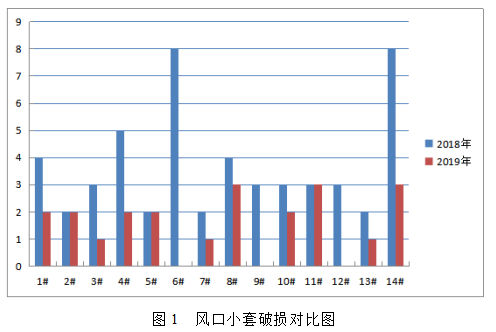

由圖1對比分析2019年與2019年風口小套破損的情況，可以看出，2019年風口破損數量大幅度減少，減少了因更換風口小套造成的無計劃休風，同時減少了材料消耗，減少了爐況波動。進一步提高產量，降低生鐵成本。

2  風口破損原因

2.1 冷卻水壓力不足

高爐風口不僅承受著高溫液態渣鐵的惡劣侵蝕、而且受到循環區焦炭的撞擊及落下焦炭的磨損。造成風口小套磨損的原因很多，但最基本的磨損機理是：風口受熱超負荷，冷卻介質難以及時傳導散熱，從而導致風口套溫度高于銅質固液相反應700℃界限溫度；當達到銅劇烈氧化900℃界限溫度時，風口很快在高溫高壓下?lián)p壞漏水。2018年1號高爐高壓工業水壓力維持在700kpa,冷卻水流速為4.5m/s,較低的水速難以及時將風口小套前的熱量傳到出去，造成風口小套破損。

2.2  風口前理論燃燒溫度較高

高爐生產中兩個月左右需要一次20小時的定修，在恢復爐況過程中，均采取隔花堵4個風口；目的是為了維持適宜的風速及鼓風動能，保證吹透中心，以快速恢復爐況。每次爐況恢復的過程中，由于休風料到達風口造成理論燃燒溫度過高，或者由于爐缸不活躍，開風口時機不恰當?shù)龋家壮霈F(xiàn)堵泥風口兩側的風口損壞，需要組織休風更換。此外噴煤煤槍不正，煤槍堵塞，恢復噴煤不及時等均會造成噴煤不均勻，風口前理論燃燒溫度波動，風口小套熱負荷波動大，不利于風口小套的維護。

2.3  高爐操作制度

由于外部條件變化，上部調整裝料制度不到位,導致中心或邊緣氣流過于旺盛或不足，造成渣皮脫落，使?fàn)t缸透液性大幅下降，爐缸的工作狀態變差，不活躍，死區較多，爐缸堆積現象較為頻繁，易造成風口大量破損。此外由于原燃料質量變化，使高爐煤氣流發生變化，導致爐墻渣皮脫落，富集在局部風口處，使風口燒壞。高爐長期休風復風過程中，渣鐵流動性不好，爐溫過高，爐缸不活躍，也容易造成風口小套破損。此外操作制度上過分發展邊緣的裝料制度是風口燒損的一個重要因素。根據1號高爐風口小套破損情況，很多是復風過程中的熔損，復風初期，渣鐵流動性不好，爐缸不活躍，風口前理論燃燒溫度過高，操作中不注意氧氣、煤量、開風口時機的選擇，很容易造成風口的損壞，影響爐況的恢復進程。

2.4  有害元素含量高

在燒結礦配料方面，考慮低成本因素，混合料配用了布袋灰、燒結機頭灰,同時混合料鋼泥配加比例較大，使燒結礦中的堿金屬、Zn含量升高，高爐堿負荷、鋅負荷較重。高爐鋅負荷行業標準為0.15kg/t,一方面堿金屬提高焦炭反應性，降低反應后強度，造成焦炭粉化，透液性和透氣性變差，不利于爐況順行，導致風口大量破損；另一方面，堿金屬和鋅滲入爐襯中，使得磚襯膨脹，導致風口及二套變形、上翹[1]。

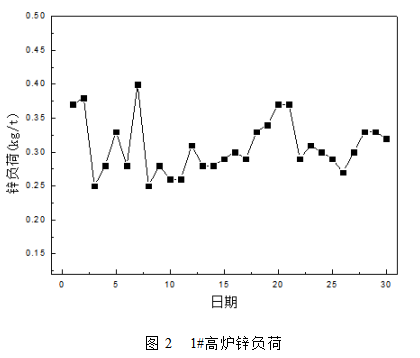

圖2為1號高爐鋅負荷情況?？梢钥闯?，高爐鋅負荷遠高于行業標準，鋅在高爐內的惡性循環和積累，嚴重影響了高爐的穩定順行與節能降耗。其行為對高爐的負面影響是多方面的：一是鋅在高爐內的循環和積累，稀釋煤氣的有效濃度,減弱間接還原，降低煤氣利用率;二是影響焦炭的熱態性能，使焦炭的氣化反應能力增強，反應后強度降低;三是使球團礦異常膨脹而粉化;四是降低礦石的軟化溫度，液態或固態鋅金屬還黏附于爐襯上，既能使?fàn)t墻結瘤，又直接破壞爐墻;五是在爐缸高溫區鋅蒸汽可以滲入爐襯的磚縫、裂紋和氣孔中，破壞磚襯。堿金屬和鋅滲入爐襯中，導致磚襯膨脹，導致風口及二套變形、上翹，增加風口小套破損。同時煤氣流的變化和爐況的波動，會引起渣皮的脫落，造成風口小套破損。

2.5  爐缸不活躍

高爐爐缸活躍、穩定順行是煉鐵生產順暢的基本要求，所以爐缸在任何位置產生堆積，都可能發生風口套燒損，低爐溫堆積、高堿度堆積、石墨碳堆積均是高爐爐缸堆積的主要原因[2]。另外，慢風時間長，風速不合理，冷卻設備漏水，也都會造高爐爐缸堆積，爐缸不活躍，導致風口磨損。1號高爐處于爐役后期，存在爐型不規整、冷卻設備漏水、煤氣流不穩定、爐溫波動大等實際問題。冷卻設備向爐缸漏水，使渣鐵物理熱降低，流動性變差，其次是高爐風量不夠，鼓風動能不足而使?fàn)t缸活躍性變差。最后是各種原因引起的堿度波動較大，爐渣堿度控制不合理，由于受原料成份波動的影響大，渣堿度調整不及時，使得渣鐵流動性變差，從而影響爐缸的活躍性。

3 采取措施

3.1提高冷卻水壓力

提高風口小套高壓工業水壓力，強化風口前端換熱。1號爐高壓工業水壓力由2018年的700kpa提高至820kpa，冷卻水流速?gòu)?.5m/s提高至7.2m/s，風口小套平均水溫差由2018的6.5℃降至4.9℃。冷卻水壓力和流速的提高，強化了冷卻效果，有利于延長小套使用時間。

3.2 改進煤槍材質、調整煤槍位置

看水工段加強對風口煤槍的巡檢，及時調整煤槍位置、排通煤槍和更換煤槍，保證噴煤在風口中心線位置。此前鐵口兩側1#、14#風口由于噴煤位置不正或者煤槍磨漏更換不及時的影響，經常出現煤粉長期沖刷風口小套前端，從而磨壞風口小套，通過加強點檢，爐內操作固定煤量措施，減少了噴煤波動對風口小套的影響。

為了保障高爐休風能快速恢復達產，及早噴煤。對噴煤槍進行了相應改造，煤槍材質使用06Cr25Ni20材質，部分風口使用耐磨陶瓷噴槍，極大減少了煤槍的磨損，減少了由于煤槍磨漏對風口小套側壁的沖刷；同時也減少了煤槍的更換。在恢復噴煤的過程中，兩人配合進行煤槍的調整，保證噴煤槍插入小套100mm。射流保證在風口中心，當班期間觀察1次/小時，偏離的進行相應調整；同時看水工對更換的煤槍進行記錄，加強點檢，及時更換磨損煤槍，大幅減少了煤粉射流對小套的沖刷造成小套損壞。

3.3  制定合理的操作制度

爐缸不活躍主要表現有：渣鐵流動性差，渣鐵排放不順暢，爐溫偏差大，高爐不經憋，稍有憋爐就容易影響風口工作。通過調劑布料制度，選擇合理的礦批，在邊緣氣流過旺的情況下，采取向邊緣增加布礦的環數或減少布向邊緣焦炭的環數，增加布向中心的焦炭比例；通過調劑，達到合理的煤氣流分布，煤氣利用率由38%-39%提高到42-43%，使操作爐型規整，使?fàn)t墻渣皮保持相對穩定，保持爐缸工作正常活躍，爐缸的透液性良好，使風口的工況條件改善，避免局部窩渣、窩鐵現象。

合理的造渣制度與熱制度是高爐穩定順行的保證，1號高爐要求鐵水[Si]0.3-0.55%,[S]0.025-0.035%,為保證充足的爐溫，物理熱控制≥1450℃。造渣制度上，要求爐渣二元堿度控制在1.20，四元堿度1.05-1.1。同時根據原料條件，制定合理的裝料制度，選擇合理的礦批，確保料速，固定煤量；合理的操作制度，確保了煤氣流的穩定，有利于渣皮的穩定，高爐穩定順行，促進高產穩產。

強化各工段的管理和要求，槽下加強篩分，減少入爐原料粉末，關注t/h值，根據原料粒度及時調整?？此ざ渭訌?qiáng)了對水系統、風口煤槍的巡檢，通過提高冷卻水壓，及時調整煤槍位置、排通煤槍等措施，確保噴煤勻噴廣噴，減少了風口小套的破損。為適應提高產量的要求，爐前與炮泥廠家溝通，改進炮泥質量，同時不斷提高操作技能，鐵口深度合格率、鐵量差、出鐵正點率、全風堵口率等指標穩步提高。

3.4  優化配料

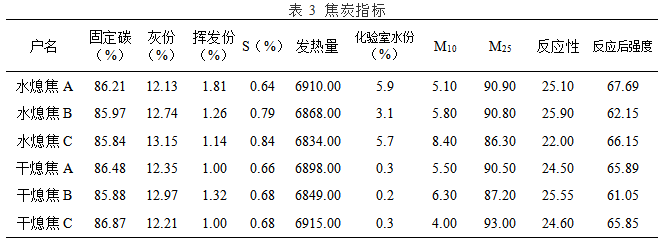

通過配料技術控制有害元素的含量。針對堿金屬含量高的燒結機頭灰不再直接配用，高爐布袋除塵灰經脫除鋅后再回混勻料堆，根據循環物料的產量，均勻配吃，防止配料波動。提高本廠球團中MgO含量，確保高爐爐渣的鎂鋁比0.6-0.65%的范圍，鎂鋁比提高以后，使高爐的排堿、排鋅的能力得到提高，穩定的堿負荷、鋅負荷使高爐爐況平穩，降低了風口的破損。此外2019年由于原料結構的變化，配用的焦炭品種比較固定，表3為高爐使用焦炭指標，可以看出，焦炭的冷強度和熱態性能較好，尤其是干熄焦的使用，有利于煤氣流的合理分布，爐況的穩定順行，爐缸透液性提高，穩定的原燃料結構，良好的焦炭質量，提高了爐況穩定性，減少了爐況波動。

4   結語

（1）降低風口小套破損，不僅可以降低材料消耗，同時也減少了無計劃休風更換小套對爐況的影響，有利于高爐穩定順行，提產降耗。

（2）提高冷卻水壓，提高冷卻水流速，當班期間及時調整噴槍角度及位置、更換磨損煤槍，保證煤粉射流不磨損小套內沿，提高小套耐磨性延長小套使用壽命。

（3）合理的造渣制度與熱制度是高爐穩定順行的保證，制定合理的操作制度，不僅會使煤氣流分布合理，使?fàn)t缸活躍，同時減少渣皮的脫落，減少風口小套破損。

（4）優化原燃料結構，穩定的原燃料結構是爐況穩定順行的保障，加強對原燃料冶金性能檢測，認真跟蹤記錄原燃料有害元素入爐量，休風前定期洗爐排堿，保持合理的操作爐型，穩定煤氣流，活躍爐缸，減少風口小套破損。

5  參考文獻

[1]  周傳典.高爐煉鐵生產技術手冊[M].北京：冶金工業出版社，2005.

[2]  張殿有.高爐冶煉操作技術[M].北京：冶金工業出版社，2010.
