董訓祥  秦涔

 （中冶南方工程技術有限公司）

摘  要  對紅土鎳礦高爐工藝技術及發展趨勢進行了探討。從燒結及脫水、造渣制度、出鐵制度、爐型設計、鎳鐵產品等方面，分析了紅土鎳礦高爐的工藝技術。認為，從萬元能耗指標考察，紅土鎳礦高爐冶煉鎳鐵工藝本身就是一種有效的節能技術，應該鼓勵發展；在今后很長的時間內，高爐法與其他鎳礦冶煉工藝將會是并存的發展模式，并展望了在燒結礦質量、高爐大型化、大噴煤技術、爐缸長壽技術、高鎳底鐵紅土鎳礦高爐冶煉技術、節能環保技術等方面的發展趨勢。

關鍵詞  紅土鎳礦  高爐  鎳鐵合金  爐型設計

隨著硫化鎳礦資源的日益枯竭，紅土鎳礦越來越多地引起人們的關注。紅土鎳礦高爐治煉法為鎳產業開辟了一條新的道路，生產實踐表明紅土鎳礦是可以采用高爐進行治煉的。近些年，紅土鎳礦高爐工藝技術發展迅猛，高爐容積已經由原來的幾十立方米擴大到了580m3。

1  紅土鎳礦高爐工藝技術

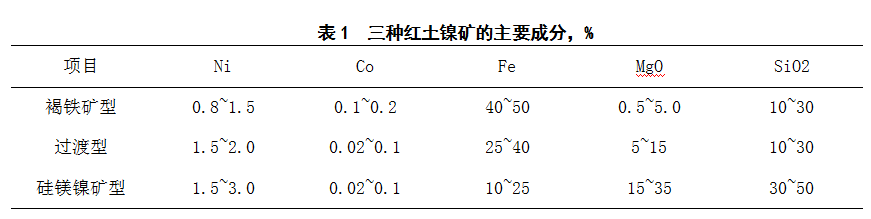

紅土鎳礦是低品位復合型鐵礦，其礦床可分為三層:①礦床的上層的含鐵高，鎳與褐鐵礦共生，稱為褐鐵礦型紅土礦;②礦床的下層硅酸鹽礦物富集，鎳與硅酸鹽礦物共生在一起，形成硅鎂鎳礦，稱為硅鎂鎳礦型紅土礦;③處于褐鐵礦和硅鎂鎳礦之間的礦床稱為過渡型紅土鎳礦。三種紅土鎳礦的主要成分見表1。不同于普通高爐治煉采用的富鐵礦，紅土鎳礦高爐冶煉工藝有著自身的工藝技術特點。

(1)脫水及燒結。紅土鎳礦表面含水量高達20％，另外結晶水一般約15％。這種高水量的礦石是不能直接用于燒結的，多數企業采用生石灰攪拌脫水，其原理是利用生石灰的吸濕性和放熱達到脫水的目的。生石灰脫水一般要求5～10d，脫水時間不宜太短，脫水時間過短將給燒結礦的質量帶來極壞的影響。有的鎳鐵生產廠家在添加生石灰攪拌前，先采用干燥窯預處理，可將紅土鎳礦表面含水量脫至8％～10％。

某180m3高爐直接采用生石灰脫水，要求紅土鎳礦提前15d進場，采用純度90％以上的生石灰，而生石灰攪拌脫水時間要求不低于10d，能將紅土鎳礦表面含水量脫至5％左右。提前加入的生石灰也將作為高爐工藝的造渣原料。

通常8mm以下的粉料采用燒結機進行燒結處理，大顆粒的粒礦則通過破碎后再燒結，也可以直接進高爐冶煉鎳鐵。燒結過程中不僅僅在于將8mm以下的粉料結塊，同時，還可以脫除原料的表面水及結晶水含量。另外，在燒結過程中還可以根據需要調節燒結礦的堿度，以滿足高爐造渣的要求。

(2)造渣制度。高爐煉鐵造渣的目的是為了得到熔點及黏度適宜的爐渣。普通高爐爐渣一般以CaO-SiO2相為主，通過添加熔劑，控制渣中(MgO)與(A1203)含量。普通高爐爐渣中，(Cao)、(SiO2)、(Mg0)及(AL203)這4種主要成分占渣量的95％以上，其中，(Mg0)在5％～10％、Al2O3＜15％，爐渣的二元堿度在1.0～1.23。

張博等人研究了不同CaO、Mg0含量對CaO-Al2O3-SiO2-MgO系相圖低熔點區域的影響，認為，CaO從0變化到45％的過程中，隨著Ca0含量的提高，CaO-SiO2-Al203-Mg0系相圖低熔點區域面積百分?jǐn)?shù)呈顯著提高趨勢，近似于呈線性增加。MgO在低于15％的范圍內，低熔點區域面積隨著MgO含量的增加而顯著增加;在Mg0為15％時，低熔點區域面積達到最大;而隨著Mg0含量的繼續增加，低熔點區域面積稍有降低;MgO超過25％之后，低熔點區城面積迅速下降。

合理的造渣制度能有效的降低紅土礦治煉成本，紅土鎳礦由于其成分的特殊性，造流制度不能延用普通高爐的造渣制度。例如，硅鎂鎳礦型紅上礦，MgO含量較高，如果沿用普通高爐的造渣制度，就需要加入大量的造渣原料。大量造渣原料的加入意球著會產生大量爐渣，從而導致高能耗。因此，紅土礦高爐的造渣制度需要根據礦物自身的成分來合理確定。

文獻[7]指出爐渣堿度范圍為0.85-1.15時，爐渣流動性好。而文獻[8]認為，當MgO為15％~35％時，爐渣堿度的范圍是0.6-0.8。筆者考察的某180m3紅土鎳礦高爐，其爐渣堿度控制在0.55以上，也取得了非常好的應用效果?？梢?jiàn)，對于紅土鎳礦高爐而言，合理的造渣制度還需要在理論與實踐中不斷摸索進步。

(3)出鐵制度。普通高爐爐缸內爐渣高度與鐵水高度大致相等，而紅土鎳礦高爐渣量遠比普通高爐大，其爐渣高度為液態鎳鐵合金高度的5-6倍。而由于紅土鎳礦軟熔區間寬，再加上渣量大，造成高爐透氣性差，影響高爐的順行。為了保證紅土鎳礦高爐順行，在操作上應以發展中心氣流為主，適當發展邊沿氣流，并配以合適的鼓風動能。在高爐透氣性差的情況下，采取適當增加焦比，中心加焦，改善燒結礦質量等措施來處理。

過厚的渣層還造成爐缸透液性差，上部液態鐵水難以穿透渣層到達爐缸下部，影響渣鐵分離。由于渣層太厚，容易導致下部鐵水溫度低，最終造成液態鎳鐵合金不易流出的問題。小高爐由于爐缸小，鐵水流動性差的問題相對不明顯;而大高爐的鐵水流動性差的問題突出，對出鐵不利。對于這種問題，可以通過提高風口區的鼓風動能與理論燃燒溫度，讓高爐上部的爐料經過風口區獲得更多的物理熱來緩解。而對于設計有渣口的高爐，還可以通過增加出渣次數，使?fàn)t缸內渣層厚度始終保持在一個合適的范圍，可以有效改善爐缸的透液性，達到提高下部鐵水溫度的目的。筆者考察的180m紅土鎳礦高，一個班8h中差不多有6h在出渣，高爐穩定順行。

(4)爐型設計。當前，我國紅土鎳礦高爐多數利用淘汰的小高爐進行治煉，功能上基本能夠滿足紅土鎳礦冶煉的需求。但由于紅土鎳礦具有不同富鐵礦的特點，合理的內型更容易實現紅土鎳礦高爐的穩定運行。對于新建的紅土鎳礦高爐，其內型設計應注意以下幾個問題:①治煉紅土鎳礦高爐的爐容不宜過大，對于鎳含量高、鐵含量低的鎳礦，爐容更要小。筆者考察的80m3紅土鎳礦高爐可以治煉得到鎳高達9.5％以上的鎳鐵合金。(②為適應低品位、大渣量的特點，紅土鎳礦冶煉高爐應考慮加大爐缸直徑，具體加大到多少需根據原料成分來確定。③由于紅土鎳礦軟熔帶位置偏上，軟熔區間大，透氣性差，高爐內型宜矮，即高爐的高徑比不宜太大。④紅土鎳礦治煉高爐是否設計渣口需根據礦石品位來確定，對于含鐵量高的褐鐵礦型紅土鎳礦，高爐可不必設計渣口。而對于鐵含量較低的硅鎂鎳礦型紅土鎳礦，高爐應考慮設計渣口。

(5)鎳鐵產品。雖然，鎳鐵合金中Ni、Cr、Fe等均是治煉不銹鋼的重要原料，但由于紅土鎳礦本身成分的不穩定，導致治煉得到的鎳鐵合金成分也不穩定，特別是Ni含量波動較大，這給不銹鋼的成分調節帶來了麻煩，客觀上也阻礙了高爐鎳鐵產品的應用。因此，高爐鎳鐵產品目前多數用于低檔不銹鋼生產的原料。

2   紅土鎳礦高爐工藝的發展趨勢

(1)發展模式。早些年，部分治金工作者曾預言，高爐法治煉鎳鐵是即將被淘汰的技術。而近年來，我國通過克服小高爐治煉紅土鎳礦生產鎳鐵合金的技術難題，并且通過爐容不斷大型化提高了能量利用率和生產效率，帶動了技術革新，改變了世界不銹鋼行業的格局。同時也要看到，高爐治煉鎳鐵技術尚處于起步上升階段，還有很長的路要走，在今后很長的時間內，高爐法與其他鎳礦治煉工藝將會是并存的發展模式。

(2)改善燒結礦質量。紅土鎳礦燒結礦的質量對于高爐操作的影響很大，由于紅土鎳礦自身的特殊性及處理的技術難度，其燒結礦強度往往較普通燒結礦要低，成品率低、易粉化、易軟化，這是造成紅土鎳礦高爐透氣性差的根本原因。如果能從根本上改善紅土鎳礦燒結礦的質量，以適應高爐冶煉的需求，鎳礦高爐治煉工藝將會取得巨大進步。

某530m3紅土鎳礦高爐，在紅土鎳礦采用了烘干脫水處理的前提下，燒結礦成品率約為70％。而類似的高爐，幾乎采用同樣原料的紅土鎳礦，由于沒有采用烘干脫水處理，燒結礦成品率僅為50％左右。而筆者考察的某180m3鎳礦冶煉高爐，在采取措施將燒結礦質量明顯改善，且調整了操作制度等措施后，高爐利用系數達到了原來的2倍。

(3)高爐大型化。隨著高爐的大型化，能量利用率和生產效率得到了提高，因此，紅土鎳礦高爐大型化將是一種發展方向。當然，這受紅土鎳礦自身的成分影響較大，對于含鐵量高的紅土鎳礦，更容易實現高爐大型化。目前，經過我國民營企業和設計單位的共同努力，由我公司設計的紅土鎳礦冶煉高爐的爐容最大已經達到了580m3。有理由相信隨著技術的不斷更新，紅土鎳礦治煉高爐的爐容將會進

一步擴大。

(4)大噴煤技術。目前，紅土鎳礦高爐工藝焦比高，煤比低，有的甚至采用全焦治煉。如果通過技術革新，能通過大噴煤來降低焦比，將有效降低紅土鎳礦高爐的治煉成本。但要想降低焦比、增加煤比，必須要解決好兩個難題:①紅土鎳礦治煉高爐軟熔帶靠上，軟熔區間寬，透氣性差，焦比的降低將惡化了高爐上部料層的透氣性;②在增加高爐的煤比時，還要求加大從風口穿過軟熔帶的風量，這也對高爐的透氣性提出了更高的要求。因此，紅土鎳礦高爐大噴煤、降焦比技術的突破還需要治金工作者的共同努力。

(5)爐缸長壽技術。在爐底水冷技術出現以后，高爐的壽命主要取決于在爐缸。紅土鎳礦高爐治煉，由于風口區域溫度高，有時還添加洗爐料來改善渣鐵得流動性，這些大多數都會加速爐缸耐材的破壞，影響爐缸壽命。因此，紅土鎳礦高爐的爐缸長壽技術，需在開發合適的耐材及加強爐缸冷卻強度上做工作。

(6)高爐冶煉技術。紅土鎳礦中共生的鎳、鐵元素具有這樣的特點:鎳含量高的紅土鎳礦，其鐵含量往往較低。目前的治煉技術，紅土鎳礦的鐵品位一般控制在19％-49％，得到的鎳鐵合金中鎳含量較低。而鎳元素的價值遠遠高于鐵的，如果能夠?qū)崿F(xiàn)技術創新，使高爐能有效利用高鎳低鐵紅土鎳礦生產出更高鎳含量的鎳鐵合金，其經濟價值將更高，這恰恰也是值得治金工作者研發的方向。

(7)節能環保技術。紅土鎳礦高爐煤氣熱值、噸鐵的煤氣量都明顯高于普通高爐，高爐煤氣綜合利用是紅土鎳礦高爐節能環保技術的重點。高爐煤氣的余壓回收可以采用BPRT工藝，煤氣燃燒的熱量可用于熱風爐燒爐、紅土鎳礦燒結，過剩的煤氣可以用來發電，熱風爐燒爐后產生的煙氣還可以用于煤粉烘干等。在高爐煤氣綜合利用的情況下，按單位產值能耗計算紅土鎳礦高爐的能耗將低于1170kg標準煤/萬元，遠低于普通高爐的1680kg標準煤/萬元。從這個層面來講，紅土鎳礦高爐治煉鐵工藝本身就是一種有效的節能技術，應該數勵發展。

高爐液顯熱回收是一個熱門話題，很多高校、科研院所正在進行研究，這也是紅土鎳礦高爐節能環保技術的一個研究方向。金屬治煉行業是高能耗、大污染的行業，是我國環保政策發力的重點領域。隨著我國節能環保工作的穩步推進，其經濟價值也得到不斷提升，紅土鎳礦高爐節能環保技術也迎來發展契機。隨著高爐大型化等先進技術的實施，紅土鎳礦高爐治煉生態圈將逐步建成。

3  結語

通過創新開發出紅土鎳礦高爐治煉法，為我國鎳產業成功開辟了一條新的道路，實踐證實了紅土鎳礦是可以采用高爐法進行治煉的。從萬元能耗指標考察，紅土鎳礦高爐治煉鎳鐵工藝本身就是一種有效的節能技術，應該鼓勵發展。在今后很長的時間內，高爐法將會是與其他鎳礦治煉工藝并存的發展模式。高爐法治煉紅土鎳礦技術還將在提高燒結礦質量、高爐大型化、大噴煤技術、爐缸長壽技術、高鎳低鐵紅土礦冶煉技術、節能環保技術等方面進一步提升技術水平。

4  參考文獻

[1]  張莓.我國火法治煉紅土鎳礦進展[J].國土資源情報，2008(2)129-32.

[2]  劉沈杰.不含結晶水的氧化鎳礦經高爐治煉鎳鐵工藝:中國，zl2005101029845[P].2006-02-15.

[3]  張邦勝，蔣開喜，王海北，等.我國紅土鎳礦火法治煉進展[J].有色治金設計與研究，2012，33(5):16-19.

[4]  李武蘭，秦小三，劉長明.紅土鎳礦原料的綜合處理[J].鐵合金，2012(4):17-19.

[5]  周傳典.高爐煉鐵生產技術手[M].北京:治金工業出版社，2005.344.

[6]  張博，王福明，李長榮.SiO2-Al2O3-CaO-MgO系夾雜物低熔點區域優化及控制的熱力學計算[J].鋼鐵，2011(1):39-44.

[7]  周若愚，李仲愷，寄海明.紅土礦還原生產鎳鐵熔煉條件的研究[J].四川治金，2009，31(6)155-58.

[8]  郭培民，趙沛，龐建明.高爐治煉紅土礦生產鎳鐵合金關鍵技術分析與發展方向[J].有色金屬(治煉部分)，2011(5):3-6.
