項明武  秦  涔  劉 菁

（中冶南方工程技術有限公司）

摘  要   闡述了馬鋼3200m3高爐的設計特點，并從智能化煉鐵及超低排放等方面進行了探討分析。在馬鋼3200m3高爐設計中，以“先進實用、成熟可靠，長壽環?！睘樵瓌t，采用國內外先進技術及設備，設備和材料的選擇立足于國內，總體工藝技術及裝備水平達到同類型高爐的先進水平。高爐投產后，生產指標逐步上升并保持穩定，高爐月平均利用系數最高達到2.5以上，月平均燃料比最低486kg/t。

關鍵詞   大型高爐 設計  長壽  環保  超低排放  低碳冶煉

馬鋼二鐵總廠4號高爐（3200m3）是馬鋼為了平衡鐵鋼軋生產能力、提高企業競爭力而新建的一座大型化、現代化高爐，設計年產煉鋼鐵水270萬t 。4號高爐主體由中冶南方以EPC總承包模式新建。設計以“先進實用、成熟可靠、長壽環?！睘樵瓌t，采用了國內外一系列先進技術，除極少數關鍵設備和材料引進外，設備和材料的選擇主要立足玉國內，總體工藝技術及裝備水平達到了同類型高爐的先進水平。

1  設計指標及生產情況

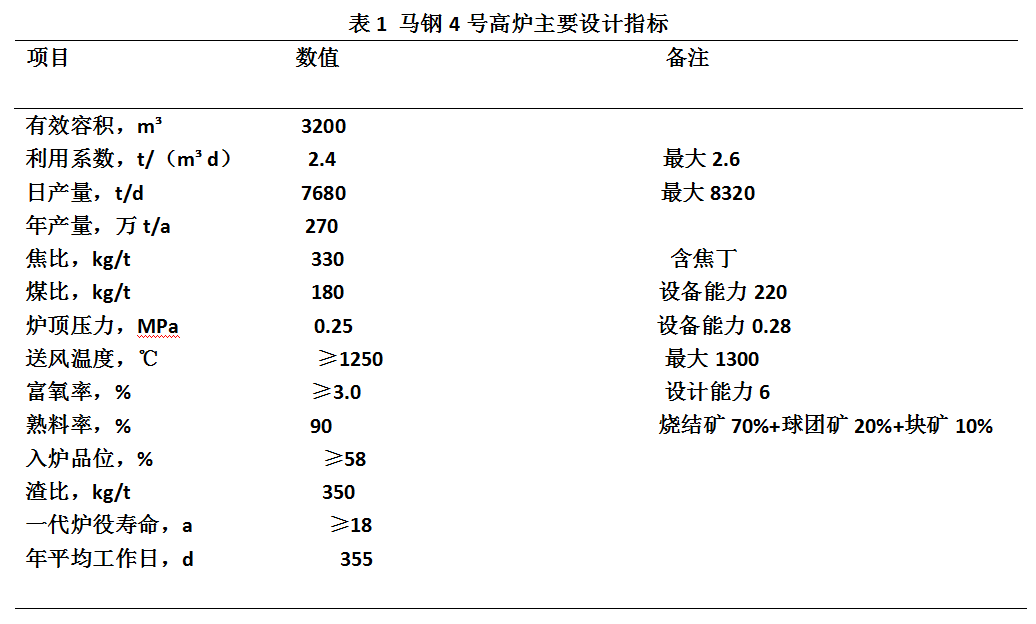

（1）4號高爐主要設計指標見表1

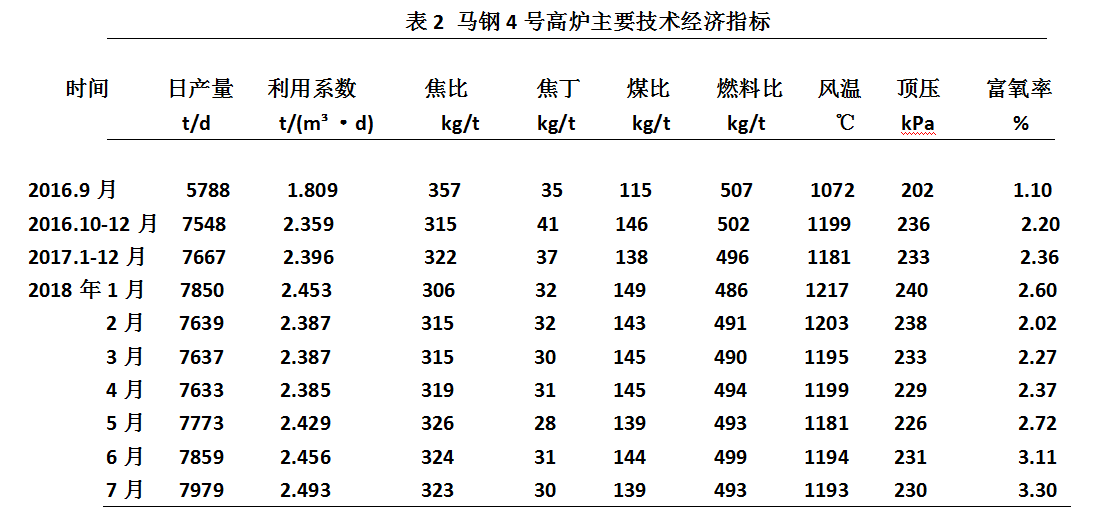

（2）生產情況。4號高爐于2016年9月6日建成投產。投產后，迅速達產（10天），生產指標逐步上升并保持穩定（見表2）。投產以來，沒有出現過因設備和外圍條件而造成高爐非計劃休風的情況。高爐月平均利用系數最高超過2.5（2017年12月），月平均燃料比最低486kg/t。

2  典型的工藝技術

（1）礦焦槽系統。焦、礦槽采用并列共柱緊湊式布置，槽下設一條供料皮帶。不設集中稱量，以減少原料跌落，降低粉化率。燒結礦、球團礦、塊雜礦和焦炭在槽下進行分散篩分、分散稱量，并對小礦、焦丁進行回收。

（2）上料系統。上料主皮帶寬1800mm，帶速2m/s，傾角11.89°，提升高度約66m，采用兩組共4臺電機傳動，采用進口變速箱，主皮帶傳動房?jī)?nèi)設有檢修用10t單梁懸掛吊。

（3）爐頂系統。采用pw串罐無料爐頂設備，氣密箱原裝進口，料罐有些容積70m3。為提高上料能力，上料閘和上密封閥規格分別為DN1450和DN1600.投產后，增加了爐頂均壓煤氣回收設施設計。

（4）粗煤氣系統。采用重力除塵器+切向旋風除塵器串聯進行粗煤氣除塵，以減輕后續干法布袋除塵器負荷。粗煤氣上升管和下降管為5通球結構。除塵器下部排灰裝置雙系列，設4臺DN300液動卸灰球閥、1臺螺旋清灰機。瓦斯灰加濕后采用汽車外運。

（5）爐體系統。采用強化爐型、磚壁合一薄內襯。全冷卻壁結構、爐腹、爐腰、爐身下部4段為鍛造鉆孔銅冷卻壁，采用聯合軟水密閉循環冷卻系統，爐缸關鍵部位引進日本NDK超微孔炭磚。

（6）出鐵場系統。無填沙層、完全平坦的矩形出鐵場，兩個出鐵場各設2個鐵口，出鐵場下共設置4條鐵路線，采用320t魚雷罐車裝運鐵水。設置了汽車上出鐵場高架橋和叉車上風口平臺通道。采用全液壓開鐵口機、泥炮及旋轉式揭蓋機，開鐵口機可實現機旁手動和液壓遙控操作，采用電動+手動備用的新型結構擺動流槽。爐前設置了合理而完善的通風除塵設施。

（7）渣處理系統。采用環保底慮法渣處理工藝。每個出鐵場設1套環保底慮法渣處理裝置，并配1個干渣坑。水渣用抓斗吊車抓到汽車上外運。

（8）熱風爐系統。熱風爐系統設置3座高風溫頂燃式熱風爐。采用了噴射渦流式燃燒器、拱頂與大墻完全脫開結構。砌體滑動結構和膨脹結構。無托梁獨立爐箅子支撐系統等先進技術。采用熱換器回收煙氣余熱，同時預熱煤氣和助燃空氣。

（9）噴煤系統。制煤系統設置2個系列（2臺中速磨）、噴吹系統設置1個系列（三罐并列）。噴煤設施與另外1座2500m3和1座1000m3高爐輸粉設施集中布置于同一廠房。

（10）煤氣凈化系統。采用干法布袋除塵工藝，即：重力除塵→切向旋風除塵→干式布袋除塵→TRT（或減壓閥組）→洗凈塔→3m煤氣水封→凈煤氣總管。設15個DN6000干法筒體，1個DN6000的儲灰倉。洗凈塔內做特殊防腐處理，設有煤氣水PH值自動檢測、自動噴堿裝置。

（11）鼓風機站。采用1臺AV90型靜葉可調軸汽動鼓風機供風，并設置空氣過濾加濕系統。配置2臺220t/h全燒高爐煤氣鍋爐，并預留一套60MW汽輪發電機組。利用現有兩座2500m3高爐的鼓風機作為備用。

（12）水處理設施。設置有主循環水泵站（含軟水、凈化水、直排水）、鼓風機泵站、渣處理泵站。煤氣洗滌濁環水泵站。

（13）通風除塵設施。出鐵場和原燃料系統均采用布袋除塵器。出鐵場系統除塵設施2套，原料系統除塵設施1套，設有完善的通風空調設施。

（14）自動化控制系統。實現電氣、儀表和控制三電一體化，設置兩級自動化控制系統，即基礎自動化和過程控制自動化。預留專家系統的接口和界面。1級和Ⅱ級之間采用網絡通信?；A(chǔ)自動化系統根據實用，可靠原則配置。

3  突出的工藝技術特點

3.1  高爐長壽技術

（1）高爐爐型。薄壁高爐的設計爐型基本上就是操作爐型，設計爐型是否合理將直接影響到高爐操作穩定和高爐長壽。4號高爐爐型特點：

①較大的爐腰直徑（D=13900mm）.爐腰部位是軟熔帶形成區域，孔隙度最低，透氣性最差，較大的爐腰直徑可降低此區域的煤氣流速，改善透氣性，有利于軟熔帶根部的穩定和爐況順行；從生產實際看，爐腰直徑越大，高爐越容易接受風量，透氣性越好，有利于降低爐內壓差。

②適當?shù)臓t身高度（h4=17900mm,Hu/D=2.216）既有利于爐料的順行，又有利于穩定爐腹渣皮，延長爐腹壽命。另外，還增加了風口組合磚上層的磚厚（510mm），大大改善了風口冷卻壁的工作環境，為高爐長壽創造更好條件。

③合理的爐缸直徑（d=9000mm）及爐缸高度（h1=5000mm），既能有效促進爐缸中心活躍，又能保證風口前有足夠的回旋區空間，有利于大噴煤條件下煤粉的充當燃燒及高爐下部料柱的透氣（液）性的改善。

④適當?shù)乃黎F層深度（h0= 2500mm）,既可減小鐵水環流速度，減輕鐵水對爐底爐缸磚襯的沖刷，有利于延長爐底爐缸壽命，又可防止因死鐵層過深而引起鐵水滲透侵蝕加劇，影響爐缸下部的爐底穩定保護層的形成。

（2）高爐內襯結構。其主要特點如下：

1 爐底爐缸耐材配置。爐底爐缸是高爐長壽的關鍵部位，選擇合理的爐底爐缸結構對整個高爐長壽具有重要意義。4號高爐采用了“陶瓷杯+大塊碳磚爐底爐缸結構”，爐底砌筑國產石墨磚，國產微孔碳磚和日本NDK超微孔碳磚，碳磚上立砌剛玉莫來石磚；爐缸外側砌筑日本NDK超微孔碳磚，國產微孔碳磚；爐缸內側砌筑微孔剛玉磚，爐底爐缸交接處采用加厚結構；進口超微孔碳磚與冷卻壁之間縫隙，采用進口高導熱炭素?fù)v打料。

2 風口區域內襯。風口區域是一個承上啟下的區域，此區域內襯的結構和材質對高爐壽命影響很大。4號高爐整個風口區采用微孔剛玉大塊組合磚砌筑，同時增加風口區鑄鐵冷卻壁和爐腹銅冷卻壁交接處組合磚耐沖刷和侵蝕的能力。風口帶爐殼與冷卻壁之間的縫隙采用特殊澆注料，這種澆注料不僅具有優良的導熱能力，能迅速將爐內的熱量傳遞給水冷系統，而且還具有良好的常溫耐壓強度，可防止煤氣竄漏。

3 磚壁合一，薄內襯結構。2001年，磚壁合一，薄內襯結構技術最先在武鋼1號高爐應用，隨后得到了迅速推廣，取得了很好的長壽效果。在一代爐役不噴補，不更換冷卻壁，不中修的條件下，高爐壽命可達18年以上。其優點是：高爐設計爐型基本上接近操作爐型，高爐達產快，一代爐役中爐況穩定，順行，高產，低耗；銅冷卻壁和雙層水冷鑄鐵冷卻壁的應用，實現了高熱負荷區（爐腹?fàn)t腰及爐身中下部）冷卻壁無過熱化：冷卻壁燕尾槽鑲磚，磚襯可得到有效支撐，且不會生產膨脹疊加。4號高爐采用了磚壁合一，薄內襯結構，銅冷卻壁和雙層水冷鑄鐵冷卻壁鑲磚采用SI3N4-SIC磚，單層水冷鑄鐵冷卻壁鑲磚采用浸磷酸黏土磚。

3 冷卻設備配置。冷卻設備形式和結構的選擇及其安裝，是影響高爐壽命的重要因素。4號高爐采用全冷卻壁結構，它具有冷卻面積大，冷切均勻，爐型穩定，投資省，安裝方便等諸多優點。集成的磚壁合一強化冷卻技術（冷卻壁設計，安裝，檢漏及維護）

薄壁內襯技術、新型鑄鐵冷卻壁及銅冷卻壁技術，以及聯合軟水密閉循環冷卻技術，可確保高爐長壽。爐腹、爐腰和爐身下部采用鍛造鉆孔銅冷卻壁，以保證高熱負荷和高熱沖擊區域的長壽。爐身中部設置了雙層水冷球墨鑄鐵冷卻壁，保證冷卻強度，實現熱負荷的階梯過渡。爐身鑄鐵冷卻壁采用無剪切固定方式，即“固定點+滑動點、浮動點”方式，以消除 冷卻壁壁體變形和冷卻水管被剪斷現象的發生。

（4）聯合軟水密閉循環冷卻技術。聯合軟水密閉循環冷卻技術為中冶南方發明專利技術，已在全國各大鋼鐵企業高爐上廣泛應用，經過了幾十座高爐的檢驗，均得到業主高度評價，明顯優于其他冷卻系統。4號高爐聯合軟水密閉循環冷卻系統采用并聯加串聯的方式，將爐底、冷卻壁、風口中小套，直吹管、熱風爐（熱風閥、倒流休風閥）合成一個系統，具有系統簡單、節約投資、運行費用低等優點。該系統具有自動排汽、自動穩壓、自動檢漏、自動補水功能，可靠性高；并充分考慮了極端情況下各種工況的備用措施，設置了完善的檢測和監測設施。

3.2  環保技術

（1）環保礦焦槽供料系統。礦焦槽系統除塵采用1套低壓長袋脈沖布袋除塵設施，負壓抽風，風壓5500KPa，除塵風量110萬m3/h。除塵范圍包含礦焦槽槽下，碎礦，碎焦篩分間，主皮帶尾部轉運站，礦焦槽槽上和部分槽前轉運站。槽上、槽下物料運輸全部采用膠帶運輸，各塵源點全密閉抽風。槽下篩分采用密閉環保篩。

（2）環保出鐵場系統。出鐵場除塵系統采用2套低壓長袋脈沖布袋除塵設施。負壓抽風 ，風壓5500KPa，每臺除塵風量100萬m3/h。除塵范圍涵蓋鐵口上部、鐵口側部、砂口側部、砂口、擺動流嘴、渣溝等部位。出鐵口除塵采用頂吸+側吸方式、并對鐵口區域進行有效圍封。渣鐵溝及擺動溜槽設置帶耐火澆注料隔熱的嵌入式鋼蓋板，既防止粉塵外泄，又保持整個出鐵場的平坦、美觀。出鐵場平臺采用環氧地坪，設置有綠色安全通道及黃色警戒線標志，出鐵場平臺至主控室設有安全觀光通道。

（3）環保渣處理系統。采用環保底濾法沖渣工藝，2套系統完全獨立，每套系統2個底濾池，輪流使用。環保底濾法渣處理工藝設備少，布局緊湊，作業率高，可靠性好。每次抓渣結束后進行一次反沖洗，有效防止濾層板結，保證過濾效率和延長濾層使用壽命。在?；喜繜焽柙O(shè)有蒸汽噴淋系統，大幅減少蒸汽排放，節水效果顯著。另外，與傳統底濾法工藝相比，環保底濾法水渣品質好，水含量低。

（4）爐頂均壓煤氣回收系統。目前，國內絕大多數高爐爐頂料罐均壓煤氣采用直接對空放散，造成資源浪費，同時放散過程產生噪音、廢氣和粉倉，污染環境。如何高效、清潔、安全地回收高爐均壓煤氣，已成為鋼鐵企業對環保和經濟的需求。4號高爐采用“自然回收+引射回收”工藝對爐頂均壓煤氣進行回收。采用“自然回收”工藝可回收70%的均勻煤氣，而采用“自然回收+引射回收”工藝則可實現近85%的均勻煤氣回收。粗略估算，該系統投入使用后，每年可減少粉塵排放量約200t以上，減少CO2排放量約420萬m3。

3.3  節能降耗技術

（1）小礦回收和焦丁回收工藝。小礦回收是指回收高爐返礦（＜5mm）中的粒級≥3mm（粒級3~5mm）的部分。小礦回收利用，可降低小礦返回?zé)Y(jié)廠的運輸成本和加工成本。馬鋼2500m3高爐從1999年就開始回收利用小礦，并取得了相當成熟的經驗和良好的經濟效益。4號高爐在設計時進一步優化了小礦回收工藝，將回收系統與槽前轉運站合建，使小礦稱量斗直接放置在主皮帶尾部上方，并將小礦稱量斗容積增大到20m3，最大程度減少高爐加小礦時的虧料時間，根據馬鋼2500m3高爐一年及國內其他應用小礦回收技術高爐的經驗，按照70kg/t回收率計算，3200m3高爐一年回收利用小礦產生的經濟效益可達2000萬元以上。

     焦丁回收目前已在國內高爐上普遍采用，焦丁回收是指槽下碎焦中粒級在10~25mm（范圍可根據生產情況調整）的小塊焦，使用過程中焦丁稱量后與礦石混裝入爐。該工藝具有如下主要特點：置換冶金焦的置換率高，置換率約在1~1.19可改善軟熔帶礦層的透氣性和還原性；可減少風口前焦粉生成量，目前4號高爐焦丁回收量在30kg/t以上。

(2) 聯合軟水密閉循環冷卻技術，聯合軟水密閉循環冷卻技術既是高爐長壽技術，也是節能降耗技術。國內高爐軟水冷卻系統可分為獨立軟水密閉循環系統和聯合軟水密閉循環系統，獨立軟水密閉循環系統一般包括幾個獨立循環系統，而聯合軟水密閉循環系統大大簡化了設備配置。減少了泵組、閥門、脫氣罐、膨脹罐等設備，管道量大大減少，總投資比獨立軟水系統減少約18%，聯合軟水密閉循環系統充分利用了冷卻水回流至泵站后的余壓，具有顯著的節能效果，總體運行費用較3個獨立的軟水密閉循環系統減少15%，1座3200m3高爐一年節省的運行費用可達600萬元以上。4號高爐采用聯合軟水密閉循環冷卻技術，冷卻系統總水量為4760m3/h。

（3）TRT發電。正常情況下，4號高爐煤氣經布袋除塵器凈化后進入TRT系統，TRT發電機容量22000KW,目前發電量約45KW.h/t。

（4）熱風爐雙預熱。單座熱風爐燃燒后的煙氣量為20.6萬m3/h，溫度300~350℃，采用高效板式換熱器，將煤氣和助燃空氣均預熱到180℃以上。

（5）熱風爐廢氣余熱利用。熱風爐廢氣具有含氧量少，溫度較高、氣量大等特點，設計引部分熱風爐廢氣至噴煤的制粉系統，并于煙氣爐高溫氣混合后用作制粉系統煤粉的干燥劑，以節約能源。

4  幾點思考

4.1  關于智能化煉鐵

今年來，隨著計算機模擬、人工智能、大數據等技術迅猛發展，高爐冶煉專家系統，生產數據遠程監控及診斷系統、可視化高爐技術、遙控及無人操作技術等先進技術逐漸在更多的高爐應用，智能化煉鐵已成為未來煉鐵發展的重要方向。針對4號高爐而言，提出如下兩點建議。

（1）4 號高爐底濾法渣處理工藝，采用人工操作橋式抓斗起重機對渣粒進行抓取（人工抓渣）并裝車外運。人工抓渣操作環境惡劣，自動化程度低、作業效率低，不利于員工身心健康和企業減員增效。當今，智能起重機在起重行業已經是比較成熟的技術產品，如對其稍加改造后移植到高爐水渣系統，完全可實現高爐智能抓渣。

（2）高爐爐前作業由于危險性高、作業環境差、勞動強度大，提高爐前機械智能化水平，“解放”爐前工，已經迫在眉睫。4號高爐爐前雖然采用了遙控開鐵口機、遙控起重機，但爐前智能化水平與國內先進高爐比還有待提高。寶鋼2017年在3號高爐實施的高爐爐前自動化示范性改造可借鑒，這次改造新增了自動加炮泥裝置，自動換釬裝置、炮泥自動包裝裝置、遙控機械清渣機。新增裝置的應用，大大地減輕了員工的勞動負荷，降低了爐前的危險系數。

 4.2  關于超低排放

“十二五”以來，我國鋼鐵行業大力實施除塵改造和大氣污染治理工程，取得了明顯成效。2014年重點統計鋼鐵企業噸鋼二氧化硫、煙粉塵、廢水、COD和氨氮排放量比2010年分別下降43%、36%、53%、51%和57%，但是，與日本、德國、美國等發達國家相比仍有一定的差距。對于煉鐵工序而言，即將頒布的鋼鐵企業超低排放限值（有組織排放）。就更為嚴格：污染源顆粒物、二氧化硫、氮氧化物小時均值排放濃度分別不高于10、50、150mg/m3，車間外不得有可見煙塵。馬鋼地處長江下游，降低安徽重點企業馬鋼的排放量，有利于助推“長江大保護”實施效果的提升。針對4 號高爐而言，實測環境除塵顆粒物排放濃度為12mg/ m3，好于現行國家標準（限值25mg/m3），但按照超低排放標準，仍有提升空間。建議從以下方向努力：

（1）研究爐頂放散煤氣回收。爐頂放散煤氣的放散量大.粉塵、CO2含量高,對周圍環境污染大, 前國內尚無成熟、可靠的回收方法。

（2）重力除塵、旋風除塵、干法除塵、環境除塵的除塵灰、改為氣力輸灰、密封罐車運輸,以減少粉塵污染。

（3）研究如何降低沖渣水蒸汽中腐蝕性成分的含量、或者研究腐蝕性蒸汽的除腐處理,實現沖渣水蒸汽“消白”。

4.3  關于低碳冶煉

目前在鋼鐵企業中,煉鐵工序(高爐)的CO2排放占73.6%。推行低碳煉鐵是鋼鐵企業CO2減排的關鍵。在目前國家對城市的限煤政策下,為了建設一流城市鋼廠,就4號高爐而言,建議從以下幾方面努力:

 (1)提高煤氣利用率。據不完全統計,高爐每提高1%的煤氣利用率可降低5kg/t的燃料比

4號高爐2018年1—7月高爐煤氣利用率平均47.4%,與國同內級高爐先進水平(50%以上)還有一定差距。通過進一步改善高爐操作,合理控制煤氣流分布,保持爐況穩定順行,提高煤氣化學能和熱能利用，努力將煤氣利用率提高到50%以上。

(2)提高風溫水平。在現有高爐冶煉條件下風溫每提高100℃可降低焦比1.5%~3.0%。4號

高爐2018年1—7月平均入爐風溫為1197℃。就4號高爐而言,風溫水平還有提升空間,應該努力達到國內同級別高爐先進水平(1220℃以上)。

(3)將廢鋼納入高爐爐料結構。廢鋼作為含金屬鐵的物料,加入高爐使用將帶來煉鐵能耗的大幅降低和CO2排放的顯著減少。高爐配加廢鋼等金屬料在國外已有很多實踐,目前國內已有部分高爐采用這一技術,廢鋼加入量多在100kg/t以上,高的達到150kg/t,取得了可觀的增產減排效果。

5  參考文獻

[1]  丁暉 馬鋼2500m3高爐小粒度燒結礦回收利用生產實踐[J].煉鐵,2003(增刊):47-50.

[2]  柳萌.聯合軟水密閉循環冷卻技術[N].世界金屬導報,2018-02-06(B16)2018-07-25].

[3]  趙春麗,許紅霞,杜蘊慧,等。關于推進我國鋼鐵行業綠色轉型發展的對策建議[J].環境保護2017，45（2）：41-44.
