摘  要：隨著高爐冶煉強度升高，高爐爐身、爐腹冷卻壁易出現磚襯垮塌引起的冷卻壁破損現象，易造成冷卻壁脫落、爐殼發熱發紅，嚴重情況下會導致爐殼開裂甚至燒穿等嚴重后果。針對冷卻壁磚襯垮塌的情況，采用武漢某公司先進的硬質壓入造襯修復技術，對某鋼廠3號高爐爐腹區域進行了硬質壓入造襯修復，修復半年內爐殼溫度維持在正常范圍內，獲得了較好的效果。

關鍵詞：高爐  硬質壓入造襯  修復

1.情況概況

某鋼廠3號高爐，容積1350m3，由中冶賽迪重慶設計院設計，于2008年7月投產。投產后隨著高爐高爐冶煉強度升高，爐腹區域冷卻板與冷卻壁的結合處出現了大面積磚襯脫落，引起爐殼發紅，并且局部出現了裂紋與開裂，主要依靠外面打水冷卻的方式維持生產。為改善爐況及生產安全，決定對該部位進行造襯修復。經武漢某公司技術人員進行現場點檢與紅外測溫發現：爐殼外表面溫度較高，爐身與爐腹區域多處存在煤氣泄漏，存在極大安全隱患，嚴重影響生產。

2.硬質壓入造襯修復技術

硬質壓入造襯修復技術是近年來新興的一種修復手段，其主要原理是使用高效壓入設備把特殊的耐火材料從爐外穿過殘留的爐襯送到爐內，利用爐內爐料對殘留爐襯的擠壓并在一定壓力作用下發生移動的特點，使壓入的特殊耐火材料在殘留爐襯與爐料之間形成修補層，從而達到修補爐襯的效果。這不僅可以有效地加強冷卻效果，減少爐墻渣皮的脫落，而且可以保護冷卻壁不受進一步損壞，有利于高爐生產的穩定。

硬質壓入造襯修復技術不僅對使用的施工設備有很高的要求，而且對壓入的耐火材料也有很高的要求。硬質壓入造襯料的必須具有以下優良性能：

A、應具有良好的流動性和壓入施工性能，便于壓入施工的順利進行。

B、應具有在一定溫度下快速硬化和凝結的性能，借助高爐爐內熱量及爐襯預熱固化，確保修補內襯成為堅固致密的整體。

C、具有較高的燒后強度和較低的線變化率。在高溫狀態下，具有良好的熱震穩定性及抗剝落、抗侵蝕性能。

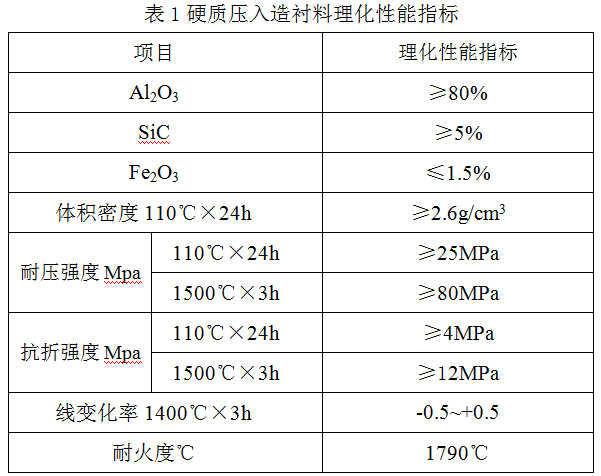

武漢某公司研制的高爐造襯料，主要原料為電熔剛玉與高純碳化硅等（最大顆粒為3～5mm），以優化合成硅溶膠為結合劑，符合高爐原設計上部采用鋁碳化硅磚的思路，具有高強、耐磨、熱態穩定性好等特點。其理化性能指標如表1所示。

3.修復維護

2016年4月10日12點24分某鋼廠3號高爐發生爐殼燒穿，在高爐修復處理的過程中現場人員發現爐殼燒穿區域內的緩沖泥漿、碳質搗打料、鋁碳磚等耐火材料已全部被侵蝕。經焊補處理后于 22:16分高爐復風恢復生產，依靠外部冷卻來維持生產，并經檢測爐腹冷卻板冷卻壁結合處爐殼溫度較高。為改善爐況及生產安全，某鋼廠公司組織召開相應事故分析會議，就存在問題及處理措施進行了詳細討論，確定使用“爐外壓漿修補”技術，采取硬質壓入澆注料造襯來部分恢復該環帶爐襯。對此，某鋼廠公司利用5月3日的計劃檢修機會，組織對該部位進行造襯修復。

3.1維護控制細節

（1）開孔位置必須離冷卻板的水管開孔位置高90mm以上，避開焊縫為原則，縱向上錯開原有12個預留灌漿孔；

（2）根據爐況確定并繪出壓入孔分布圖 ，考慮到爐殼承重能力，原來冷卻壁位置狹小，根據現場要求，每個孔間距大于1米，在確保造襯均勻的前提下減少開孔數量，原則上按小于22個控制，以保證爐殼承重；

（3）在爐皮上開造襯料壓入孔，壓入孔直徑為50mm ；

（4）從壓入孔往外清理爐皮內部焦炭、礦石、殘渣等混合物，確保明顯看見焦炭；

（5）根據爐況條件，暫定每孔壓入量（345kg），出現難以壓入的時候必須停止作業進行檢查原因，不準強行壓入。原則上以設備能力達到10MPa為準。

3.2維護過程

（1）溫度檢測及開孔位置測量

在高爐停爐后，停止?fàn)t體噴淋水，利用熱成像儀對該環帶爐殼溫度進行測量，根據局部最高點溫度，結合開孔位置要求，現場確定21個開孔灌漿點，對開孔位置進行孔距測量便于校正單孔硬質壓入數量。

（2）施工情況

21個孔按50mm孔徑打開，清理干凈孔內雜物直至看見焦炭，焊補安裝管道閥門，經檢查無誤后，開始逐孔進行硬質壓入造襯，每個孔壓入數量如表2所示。

開孔位置不一，孔距相差大，為控制硬質壓入數量，避免過量造成爐內鼓包，故孔距離采用的是左右兩邊最短的距離。計劃壓入量合計5115kg，施工過程中實際硬質壓入料總量為4905kg。施工完成后再次對同一區域進行測溫，21個點溫度均有不同程度下降，降幅明顯。

4.應用效果

4.1爐殼溫度對比

4月10日3號高爐發生爐殼燒穿事故，事故發生后煉鐵廠對冷卻板、壁銜接部位爐殼，做到全方位噴淋，不留死角，同時加大爐外噴淋水的水壓水量，提高冷卻強度，嚴密監控爐外噴淋情況，加強對該區域的點巡檢力度，每30分鐘檢測一次該區域爐殼溫度。

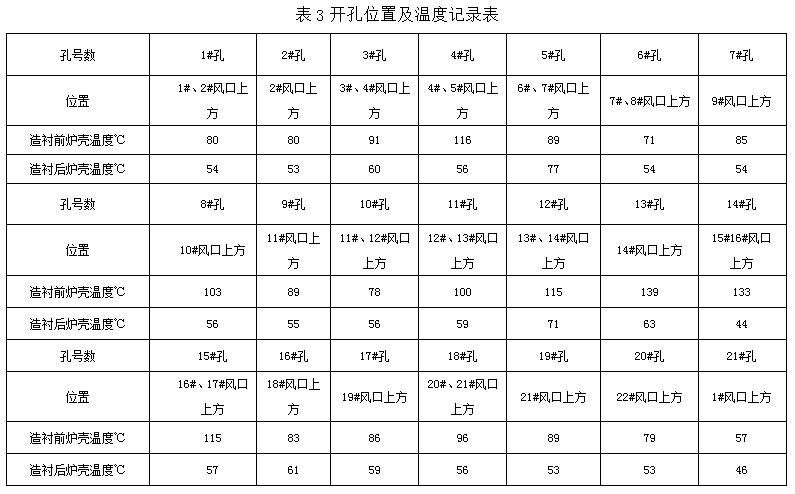

5月3日進行硬質壓入造襯，造襯效果良好，復風后該區域溫度趨于平穩，經測量爐殼溫度從57～139℃降低到44～77℃左右，具體溫度情況如表3所示。

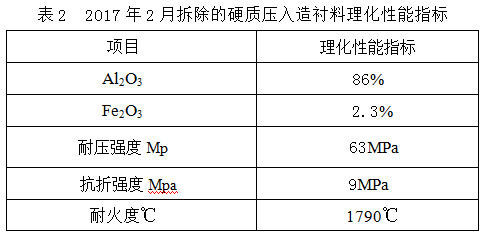

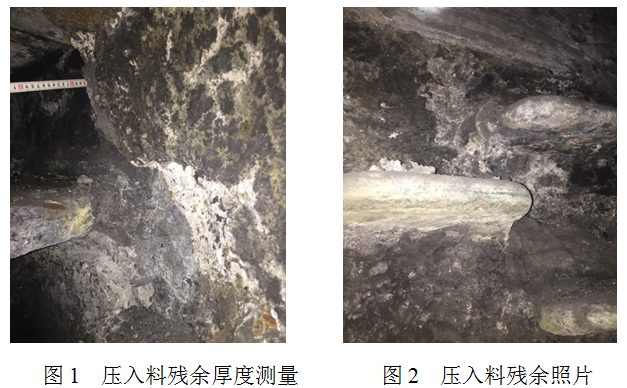

2017年2月利用高爐大修機會，對硬質壓入部分進行檢測，發現爐內壓入料還部分存在，最厚處依然有85mm?，F(xiàn)場用風鎬破除時，澆注料保持較高的強度,檢測后基本維持最初供應指標。

4.2主要技術經濟指標對比

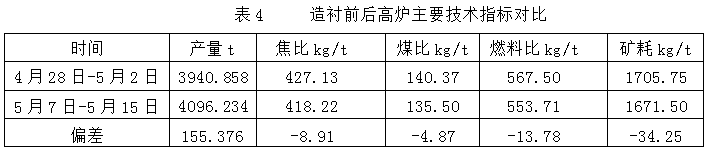

4月10日爐殼燒穿事故，為保高爐安全生產，煉鐵廠控風壓≦350kPa操作，礦批退至32t，影響產量9120t，造成各項技術經濟指標相應變差。檢修造襯后，該隱患得到了有效控制，爐況穩定性增加，產能效應發揮，日均產量增加155.376t，綜合燃料比下降13.78kg/t，指標改善明顯。主要技術指標對比如表4所示。

5.結論

在3號高爐進行了硬質壓入造襯修復技術的工業應用與實踐，應用效果表明經過硬質壓入造襯修復后，爐殼溫度穩定控制在34～39℃之間，未出現爐殼發紅與開裂的情況，修復效果較好，高爐產能得到釋放，產量、燃料比等各項技術經濟指標明顯提高。硬質壓入造襯修復技術作為一種新興的修復手段，可在修復后在爐內形成相應的爐襯，對維護爐型、保護爐殼和延長高爐壽命起到一定作用。
