摘 要：對長鋼8號高爐爐缸溫度升高后的護爐操作情況進行了分析總結。8號高爐爐缸二段冷卻壁熱流強度超出報警值(9.3kW/m2),多處溫度升高。為此,采取了壓漿、加大冷卻強度、配加高鈦礦、調整送風面積等一系列護爐措施,爐缸溫度呈現下降趨勢，取得了較好的護爐效果。認為,8號高爐目前爐缸狀況具備安全生產運行基礎,但不能長期維持高冶強生產。

關鍵詞：高爐 爐缸 熱流強度 護爐

長鋼8號高爐(1080m3)二代爐齡于2012年4月19日點火投產。2014年6月,爐缸二段冷卻壁溫度升高,熱流強度超出報警值(9.3kW/m2),多處溫度升高(最高達306℃),高爐開始護爐。之后,采取了壓漿、加大冷卻強度、配加鈦球護爐、調整送風面積等一系列措施,取得了較好的護爐效果,保證了高爐的安全和順行。

1 爐底爐缸設計簡況

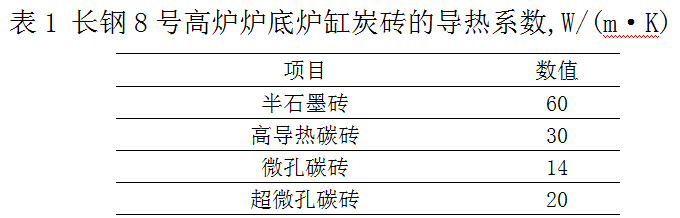

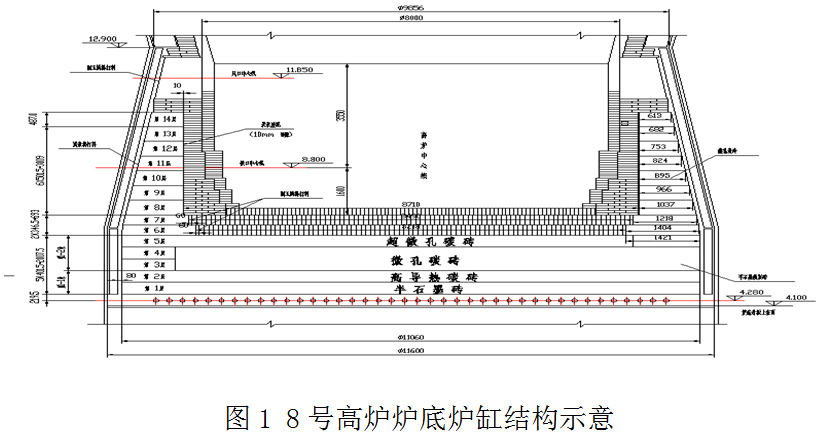

(1)爐底爐缸結構(如圖1所示)。8號高爐采用陶瓷杯炭磚綜合爐缸、水冷爐底結構,其中爐底是一至五層滿鋪炭磚,每層炭磚厚度400 mm。 爐底第一層為半石墨磚,第二層為高導熱炭磚,第三、四層為微孔炭磚, 第五層為超微孔炭磚;爐缸是第六至十一層環炭磚，材質為超微孔炭磚,第十二 至十四層環炭磚為微孔炭磚;在爐底第五層炭磚之上,立砌2層復合棕剛玉磚,高度為690mm,形成陶瓷杯爐底;爐缸側壁砌復合棕剛玉磚,形成陶瓷杯壁。各種炭磚的導熱系數見表1。

 (2)爐缸熱電偶布置。8號高爐爐缸直徑為8000mm,主要依靠埋設的熱電偶進行監測,爐缸部位炭磚內熱電偶個數和具體位置:①爐基(標高3900mm)中心處有1個測溫點,高爐爐底炭搗料與爐底水冷管之間(標高4430mm)中心處有1個測溫點;②爐底(標5298mm與6503mm)水平面分別安裝13支熱電偶,中心1支,其余按6個方位在不同深度各設置2個測溫點; ③爐缸與爐底交界處(標高7196mm)、爐缸(標高8199mm、9202mm、10205mm)水平面分別安裝12支熱電偶,按6個方位在不同深度(內環伸入炭磚250mm，外環伸入炭磚150mm)各安裝2個測溫點。

(3)爐底爐缸冷卻。爐底爐缸均采用水冷方式。①爐底水冷管在爐底封板上,并排設42根φ108mm的水管,采用中壓水冷卻。②風口小套、二套、大套:風口小套、二套采用高壓水冷卻,大套采用中壓水冷卻。③爐缸冷卻壁:采用中壓水冷卻,爐缸一段有17組冷卻壁共 34 塊,二段有19組冷卻壁共 32塊,三段有19組冷卻壁共31塊。

2 爐缸溫度升高的原因

(1)施工質量差。8號高爐投產6天后，鐵口出鐵時出現噴濺現象，鐵口周?chē)鋮s壁熱流強度高。分析主要是：高爐冷卻壁與爐殼之間的間隙進行灌漿后，灌漿料沉降、凝固收縮、揮發分揮發等造成爐殼與冷卻壁之間出現縫隙；爐內溫度升高，鐵口框內的砌磚和爐內的砌磚膨脹度不同導致沿鐵口框內側與爐內接觸部分產生縫隙；導致鐵口噴濺，鐵口周?chē)鋮s壁熱流強度高。

(2)高爐強化冶煉。8號高爐從投產當年10月份開始到2014年6月前,利用系數均在3.05以上,風量均在3100m3/min以上,利用系數最高達3.4,風量最高達3400m3/min,取得了較好的技術經濟指標。但是,隨之而來的問題是爐缸侵蝕加劇, 熱流強度上升,超出爐缸熱流強度報警值。

(3)爐渣沖刷侵蝕、鋅金屬侵蝕。自2012下半年開始，長鋼采購使用廉價礦石。這些礦石品位低，有害雜質含量高。高爐使用機燒品位維持在51.2%水平，入爐綜合品位維持在54.4%水平，噸鐵渣量大。同樣產量指標的情況下渣量增大，沖刷侵蝕嚴重。進入2013年后，燒結礦配用高鋅固廢物除塵灰,高爐鋅負荷達到1.0kg/t以上,遠高于國家小于0.15kg/t的標準。在風口觀察有渣皮脫落,休風時風口有液態鋅流出；在鐵口觀察有液態鋅滲出；在出鐵過程，鐵壕有白色蒸汽，鐵水明亮但物理熱較低。爐缸爐底存在較嚴重的鋅金屬侵蝕,造成爐缸熱流強度局部升高。

3 護爐情況

(1)2012年。主要是對鐵口噴濺及鐵口周?chē)鋮s壁熱流強度的治理。具體有：①爐缸灌漿；本單位自行灌漿和外部專業單位灌漿相結合的灌漿方案，對爐缸區域整體灌漿。②鐵口灌漿；對鐵口孔道進行在線灌漿（在線壓漿就是鐵口在使用過程中進行壓漿）。③加強鐵口的管控；對開鐵口過程、鐵口深度、堵鐵口操作標準化，統一爐前操作。④鐵口周?chē)鋮s壁中壓水冷卻調整為高壓水冷卻。⑤更換高質量炮泥；使用河南省新密市青屏耐火材料有限責任公司提供的專門治理鐵口噴濺的高質量無水炮泥。至10月份鐵口噴濺減小。

(2)2013年。調整爐料結構，配加一定比例的高品位球團礦，調整外購礦的采購策略，入爐料綜合品位提高至54.8%水平，出鐵渣量大的情況有了一定改善。10月，二段3組冷卻壁熱流強度升高，改3組冷卻壁中壓水冷卻為高壓水冷卻。增加一臺中壓泵，把中壓水壓力由0.40MPa提高至0.50MPa，加大冷卻強度。

(3)2014年。2、3月份受煉鋼處理鐵水能力影響，高爐封爐、限產，高爐利用系數2.6，爐缸熱電偶、冷卻壁熱流強度受控。其中,標高7200mmJ點熱電偶(內環伸入炭磚250mm)溫度124℃，標高 8199mm的J點熱電偶(內環伸入炭磚250mm)溫度121℃。其對應方位的二段3組冷卻壁熱流強度7.7kW/m2，4組冷卻壁水溫差熱流強度3.8kW/m2。

4、5月份恢復正常生產，高爐利用系數3.15。進入6月份，爐缸(標高7200mm 、8199mm、9202mm) 熱電偶溫度，二段、三段冷卻壁水溫差、熱流強度均有明顯上升趨勢。6月7日，標高7200mmJ點熱電偶溫度最高升至204℃，標高 8199 mm 的J點熱電偶溫度最高升至306℃。爐缸二段3組冷卻壁熱流強度升至11.2kW/m2,超出報警值。爐缸二段4組冷卻壁熱流強度升至7.1kW/m2。為此，高爐休風，將3號風口斜φ125mm的風口調整為直φ120mm風口，對爐缸二段3組冷卻壁進行了拆分,由串聯供水改為單獨供水，堵3號風口。開風后標高7200mmJ點熱電偶溫度195℃，標高 8199 mm 的J點熱電偶溫度278℃。拆分后的爐缸二段3組冷卻壁A/B熱流強度8.5kW/m2/9.4kW/m2。11日，利用高爐定修機會進行對爐缸進行壓漿處理，此次壓漿在爐缸二、三段冷卻壁位置開孔17個，共壓入打漿料2噸。至13日標高7200mmJ點熱電偶溫度降低至139℃，標高 8199 mm 的J點熱電偶溫度降低至176℃，爐缸二段3組A/B冷卻壁熱流強度降低至5.6kW/m2/6.1kW/m2。4組冷卻壁熱流強度降低至4.4kW/m2水平。之后，根據實際爐況于當月18日捅開3號風口。

制定外循環固廢物除塵灰的使用標準，控制入爐料鋅負荷。當外部固廢物除塵灰含鋅量達到5%時，立即停止燒結礦配加，降低機燒中的含鋅量，降低入爐鋅負荷≤0.5kg/t。

7月份以后，爐缸標高7200mmJ點熱電偶溫度基本穩定在150℃水平，標高 8199mmJ點熱電偶溫度基本穩定在165℃水平。爐缸二段3組A/B兩塊冷卻壁熱流強度保持在5.8kW/m2水平，4組冷卻壁熱流強度在4.6kW/m2水平。

(4)2015年。全年利用系數2.97，休風率1.5%，主要是操作上進行護爐。上部發展中心氣流，下部逐步縮小風口面積（0.2349 m2降為0.2244 m2），活躍爐缸工作狀況。加強排鋅，控制1.12～1.16爐渣堿度，保證爐渣中Mgo含量，保證良好的爐渣流動性排鋅。保證出鐵爐次，及時出盡渣鐵，減少鋅在爐內的停留時間，減少鋅的還原，以降低鋅金屬的侵蝕。全年標高7200mmJ點熱電偶溫度基本保持146℃水平，標高 8199 mm 的J點熱電偶溫度基本保持在153℃水平。爐缸二段3組A/B兩塊冷卻壁熱流強度在5.5 kW/m2/6.2 kW/m2水平，4組冷卻壁熱流強度在4.4 kW/m2/5.2kW/m2水平波動，都出于受控狀態。

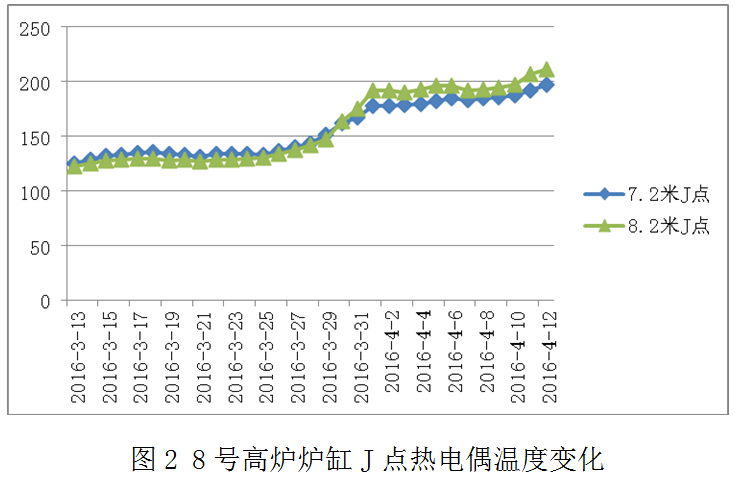

(5)2016年。1-2月高爐限產作業，高爐利用系數2.42。限產期間,爐缸熱電偶溫度，熱流強度整體受控。3月11日春防檢修完畢后開始提產，標高7200mmJ點熱電偶溫度溫度逐步上升，最高升至197.3℃，標高 8199mmJ點熱電偶逐步上升，最高升至210.4℃（如圖2）。其對應爐缸二段3組A/B兩塊冷卻壁，熱流強度上升至8.3kW/m2/8.2kW/m2水平，二段4組冷卻壁熱流強度上升至5.8kW/m2。高爐上部調整裝料制度開中心氣流、穩定邊緣煤氣流。下部穩定入爐風量，保持一定的風速和鼓風動能活躍爐缸。嚴格控制爐溫，含硅量0.3～0.5%，物理熱≥1470℃，保持爐況穩定順行。提高爐渣堿度控制標準至1.18-1.22，提高生鐵一級品率。加強鐵口維護，保證2500～2700mm鐵口深度措施護爐。

4-11月份，高爐利用系數3.12，休風率1.02%。進入12月，爐缸二段4組冷卻壁熱流強度上升至8.6kW/m2。12月9日爐缸二段4組冷卻壁供水由中壓水改為高壓水強化冷卻。12月18日標高7200mmJ點熱電偶溫度上升至241℃，標高 8199 mm 的J點熱電偶溫度上升至242℃，高爐休風堵3號風口。

(6)2017年。由于爐缸熱電偶溫度的上升，熱流強度的升高，高爐于1月6日定修，拆分爐缸二段4組冷卻壁，改串聯供水為單獨供水，繼續堵4號風口。標高7200mmJ點、標高 8199mmJ點熱電偶溫度最低降至191℃，爐缸二段4組A/B冷卻壁熱流強度9.1kW/m2/7.5kW/m2。由于市場形式好轉，要完成產量任務，開風后，高爐恢復正常生產。1～4月份，高爐利用系數3.05，休風率2.507%。

進入5月份，標高7200mmJ點熱電偶溫度上升至260℃，標高 8199 mm 的J點熱電偶溫度上升至229℃。5月6日爐缸二段4組A冷卻壁熱流強度升至11.6kW/m2，4組B冷卻壁熱流強度10.5kW/m2。7日夜班高爐休風堵3號、4號風口；加鈦礦護爐，鈦負荷保持在6kg/t；控制生鐵中鈦含量0.08%～0.12%。10日爐缸二段4組A冷卻壁熱流強度降低至8.7kW/m2，4組B冷卻壁熱流強度降低至7.1kW/m2。標高7200mmJ點熱電偶溫度下降至225℃，標高 8199 mm 的J點熱電偶溫度下降至195℃，當日捅開4號風口。

12日開始，爐缸熱電偶溫度有上升趨勢，至22日標高7200mmJ點熱電偶溫度上升至259℃，標高8199mm的J點熱電偶溫度上升至226℃。爐缸二段4組B冷卻壁熱流強度有上升趨勢。28日，熱流強度10.5kW/m2。于是，高爐休風加堵4號風口。開風后，待爐缸熱電偶溫度，冷卻熱流強度降低至正常范圍后，于6月19日捅開4號風口。之后按風量3100～3200m3/min,利用系數3.0組織生產。要求生鐵中[Ti]0.08%～0.12%。加強鐵口維護，穩定深度2500~2700mm。

4 結語

(1)8號高爐若要達到長壽的預期目標，適宜的利用系數，均衡生產，爐況長期穩定順行是關鍵。

(2)鑒于目前8號高爐爐缸狀態和近幾年護爐生產經驗,利用系數按3.0控制為宜, 鐵水[Ti]0.08%～0.12% ,爐渣堿度1. 18～1.22, 鐵口深度 2500～2700mm,并且將鈦礦護爐作為一項基本措施長期堅持。

(3)加強入爐原燃料質量和有害元素管控,持續優化風口配置，調

整好基本制度，搞好操作，保持適宜的爐溫和爐渣堿度，防止加重爐缸侵蝕。

  (4)在爐缸局部溫度升高，臨時堵溫度升高部位的風口，是控制爐缸溫度見效快的配合措施。

(5)有針對性的對高爐爐體重點部位熱電偶溫度、水溫差、熱流強度進行監測與分析,動態靈活開展護爐工作。

5  參考文獻

[1] 王筱留.鋼鐵冶金學（煉鐵部分）[M].北京：冶金工業出版社，2013年2月第3版，2013年2月第1次印刷.

[2] 張壽榮,于仲潔.高爐失常與事故處理[M].北京：冶金工業出版社，2012年1月第1版，2013年1月第2次印刷.
