摘要  本文介紹了我國球團礦生產粘結劑的發展與進步；介紹了富鐵復合粘結劑與膨潤土的質量對比分析，介紹了富鐵粘結劑用于泰富球團鐵精粉造球?qū)嶒?yàn)的結果，并介紹和分析了其用于泰富球團工業試驗的效果。

關鍵詞  膨潤土  富鐵復合粘結劑  工業試驗及效果

1膨潤土的質量與鐵礦球團粘結劑

鐵礦球團法是由瑞典學者A?G安德遜1911年提出專利報告，1948年美國小高爐冶煉試驗取得良好效果，上世紀五十年代初期便開始了球團粘結劑的試驗研究，經在許多具有粘結劑潛力的材料中篩選，發現膨潤土最為有效[2]，使膨潤土成為長期以來球團生產的主要粘結劑。

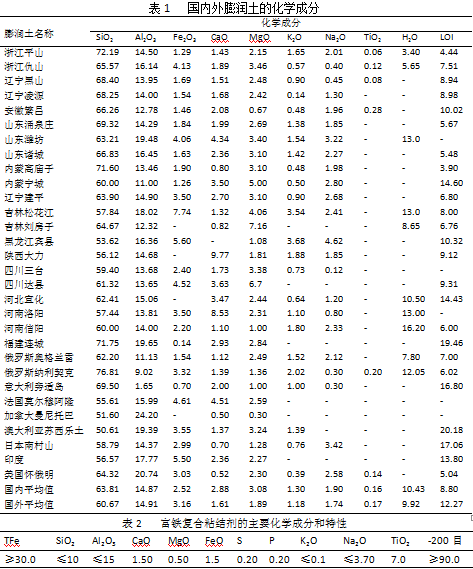

我國球團礦生產也從上世紀五十年代開始，當時產能低，多數以消石灰作粘結劑生產堿性球團，70年代開始建豎爐，并采用膨潤土作粘結劑，80年代開始普遍采用膨潤土作粘結劑生產酸性球團，直到現在膨潤土也還是國內球團生產常用的粘結劑，為什么國內外球團生產半個多世紀以來，都采用膨潤土作粘結劑呢？這是因?yàn)榕驖?rùn)土的分子式為：Al?Si8O20(OH)4nH2O,其晶體由兩層硅氧四面體中間夾著一層鋁氧八面體的三層形結構，膨潤土具有很大的比表面積（8000~15000cm2/g），它這種高度分散的特性可將鐵精粉顆粒緊密地拉在一起，再加上它具有優良的潤濕性、膨脹性和膠體性，它可有效地提高鐵精粉的成球性，改善鐵礦球團生球、干球和成品球的機械強度，形成長期以來，膨潤土一直是國內外球團礦生產的粘結劑[3]。國內外常見膨潤土的化學成分特性列于表1。

由表1可見，作為球團粘結劑膨潤土的主要化學成分為SiO2+ Al2O3，無論國內還是國外的膨潤土，SiO2含量一般高于60%。而SiO2是高爐煉鐵渣量的源頭，球團礦生產每配加1%的膨潤土，球團的含鐵品位會下降0.6%，2015年我國球團生產膨潤土的加入量平均為噸球16.25kg，即球團的含鐵品位下降接近1.0%，對于我國目前已具有2億噸球團產能的國家，將會造成資源和經濟的巨大損失。

對高爐煉鐵而言，入爐礦每增加1%的SiO2，噸鐵渣量將增加35kg，100kg渣量，將會影響高爐燃料比3.0%~3.5%，這與當前以低成本、低燃料比為中心煉鐵背向而行，因此球團礦生產對膨潤土變革是大勢所趨。近十多年來，采用有機粘結劑和膨潤土復合粘結劑取代單一的膨潤土作粘結劑正是這種變革的具體表現。

富鐵復合粘結劑是變革膨潤土作為球團粘結劑的一種好品種，它對比膨潤土復合粘結劑，已完全取消了膨潤土，它對比有機粘結劑又富含了鐵元素，因此它是鐵礦球團粘結劑的一次重大變革。富鐵粘結劑是一種工業副產品，含有30%以上的全鐵，其脈石為富含粘性的三水化鋁，且在我國有很大的量，能滿足球團生產的需求，其主要化學成分列于表2.

2. 富鐵復合粘結劑用于泰富精粉造球的試驗研究

揚州泰富特種材料有限公司（以下簡稱泰富公司）鐵精粉造球，由于其鐵精粉粒度細，－325目（0.046mm）＞90%，選用黏結劑與國內一般鐵精粉不相同，為解決生球爆裂溫度低的問題，其原生產工藝是配加0.8%~1.5%鈣基膨潤土，即使這樣，生球的爆裂溫度低于340℃，且成品球還有1%左右的碎裂，影響了企業的生產率和經濟效益。

北京科技大學與北京東方永誠科技有限公司，采取配用0.4~0.6%自主研發的富鐵復合黏結劑造球，并與配0.6%的鈉基膨潤土、1.0%和1.5%鈣基膨潤土作了造球?qū)Ρ仍囼?yàn)，考慮到生球粒度對爆裂溫度的影響，在生球的粒度方面也作了10~12.5mm和14~16mm的對比試驗。

2.1 富鐵復合黏結劑和膨潤土的主要化學成分和理化指標（列于表3）

2.2 造球試驗設備條件

造球試驗條件：鐵礦粉造球是在直徑為600mm、轉速為43轉/分、傾角為45°的圓盤造球機上進行的，鐵精粉混合料在造球盤內停留8±1分鐘，生球的水分控制在9±0.25%，生球的直徑為10~12.5mm和14~16mm兩種。

抗壓強度是在0～5kg彈簧稱上采用一個有機玻璃壓頭（平面為20mm）進行測定的。生球的落下強度是將單個生球自由落體到厚度為10mm的鋼板上直至破裂的次數測定的。生球的抗壓強度和落下強度均測定10個球的值取平均值作為生球的強度指標。

生球的抗爆裂溫度是在豎爐內測定的，爐內通過球的熱風速度為1.8HM/秒，熱風溫度從500℃開始，生球在豎爐的坩堝內停留5分鐘，溫度間隔25℃，每次10個球，以1個球破裂為指數取2次的平均值為指標。

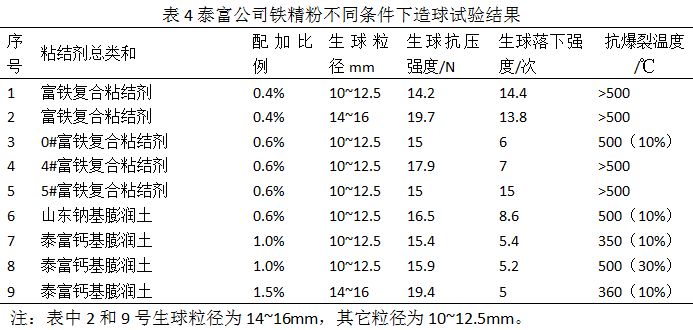

2.3 試驗結果（列于表4）

2.4 對造球試驗結果的分析

2.4.1泰富公司鐵精粉具有良好的造球性能，其表現為以下七個方面：

（1）試驗1、2表明：僅需配用0.4%的富鐵復合粘結劑，即每噸球配用4kg，即能滿足或遠遠超過生球質量標準要求。生球粒徑增加，抗壓強度明顯提高；

（2）試驗3表明：即使只配加0.6%的單一富鐵粘結劑，也能達到生球質量標準的要求（落下強度6次，抗爆裂溫度500℃）；

（3）試驗4表明：配用0.6%的4#富鐵復合粘結劑（低比例復合），也可以滿足生球質量要求（生球落下7次，抗爆裂溫度>500℃）；

（4）試驗5表明：配用0.6%的5#富鐵復合粘結劑，生球的落下強度更高，明顯優于4#富鐵復合粘結劑。

（5）試驗6表明：配用0.6%的山東鈉基膨潤土，也能滿足生球質量的要求（生球落下強度8.6次，抗爆裂溫度500℃）；

（6）試驗7、8表明：配用1.0%的泰富公司鈣基膨潤土，生球質量明顯低于使用富鐵復合粘結劑的生球質量（落下強度分別為5.2和5.4次，抗爆裂溫度為350℃）；

（7）試驗8表明：配用1.5%的泰富鈣基膨潤土，比配加1.0%的生球質量有所改善（生球落下強度較配1.0%的高，抗爆裂溫度也略有提高，由350℃提高到360℃。）

2.4.2綜合以上配用7種不同粘結劑的造球結果：凡是使用未經復合粘結的生球表面均顯得毛糙，配用復合劑的則表面光滑，且富鐵的明顯高于其它復合劑，落下強度由原來的7次提高到15次，抗爆裂溫度高于500℃。

2.4.3富鐵復合粘結劑用于泰富公司鐵精粉造球的效果：生球質量明顯優于鈣基和鈉基膨潤土，特別是抗爆裂溫度由350℃提高到500℃以上，這將有利于泰富鐵精粉造球生產力的提高和成品球質量的改善。

3 富鐵復合粘結劑用于泰富公司球團生產的工業試驗與分析

3.1 富鐵復合粘結劑工業試驗的背景

為解決高比例使用澳礦進行球團生產中存在的爆裂溫度低（僅為320~340℃），

有效產量日常達不到設計要求的難題，尋求合適的粘結劑提高生球爆裂溫度是關鍵。揚州泰富特種材料有限公司（以下稱泰富球團公司）生產質量部與北京科技大學冶金與生態工程學院和北京同創永誠冶金科技發展有限公司（以下稱同創永誠公司）通過多次實驗室試驗，使用100%澳礦，配加0.4%~0.5%富鐵復合粘結劑的情況下效果較為理想。因此經雙方研究商定，北京同創永誠公司提供80噸生產試驗樣品，于2015年12月1日至12月3日在泰富球團公司使用富鐵復合粘結劑進行為期兩天的工業試驗。

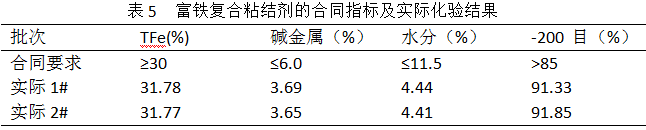

1）富鐵復合粘結劑理化指標及試驗?zāi)繕?biāo)要求（表5）

由表1可知，本批次試用的富鐵復合粘結劑理化指標均達到合同要求。

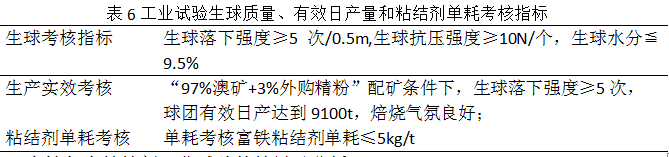

2）工業試驗考核指標（表6）

3.2 富鐵復合粘結劑工業試驗的結果及分析

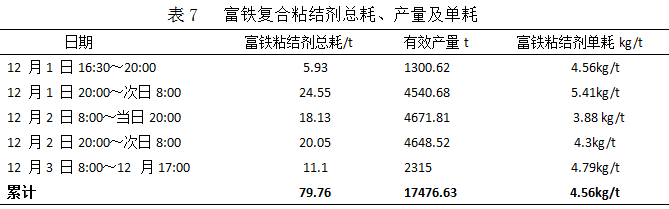

1） 工業試驗的時間、配加結構、球團產量和粘結劑單耗：2015年12月1日14:25開始至12月3日14:30結束，整兩晝夜時間，工業試驗期間的配礦由原先“42%澳粉+50%澳精粉+8%國產低品位精粉”更改為“63%澳粉+34%澳精粉+3%國產低品位精粉”，工業試驗期間的產量及富鐵復合劑的消耗列于表7.[5]

根據表7計算出，球團礦日產量為9118.24t/d，粘結劑單耗為4.56kg/t，均達到并優于工業試驗的考核指標。

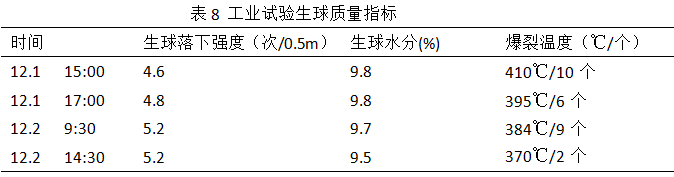

2） 工業試驗生球的質量指標（列于表8）

由表4可知，工業試驗過程中，當生球水分超過9.5%達到9.8%時，落下強度未達到5次，當生球水分低于9.8%時，生球落下強度超過5次，達到了合同要求；生球爆裂溫度也與水分有關，生球水分為9.5%時爆裂溫度為370℃，有待進一步提高達到合同要求，工業試驗證明生球已能滿足配礦結構的生產需求。

由表4數據可說明，采用富鐵復合粘結劑造球，對水分比較敏感，當水分波動時，生球的粒徑大小會產生波動，因此造球操作應勤管控好水分。

3) 工業試驗生球烘干和預熱的熱工制度（表9）

工業試驗表明，生球爆裂溫度提高了50℃左右，與工業試驗前使用膨潤土作

粘結劑、配礦結構為“85%澳粉+15%外購精粉” 時基本相當, 說明采用富鐵復合粘結劑與改變配礦結構適應, 滿足了工業試驗配礦結構要求, 而且從成品球篩分?jǐn)?shù)據分析, 兩種不同配礦結構的篩分指數均在1.1%～1.2%之間, 達到了良好的正常生產狀態。

4）成品球的質量及分析

成品球的抗壓強度和轉鼓指數，經測定抗壓強度達到3200N/個，轉鼓指數達到97.5%

均達到了成品球質量指標要求。

成品球的表觀質量粒度大小較均勻，大小球不均，較采用膨潤土作粘結劑生產時有明顯降低，成品球表面比較光滑。

成品球經11次化學成分分析，含鐵品位和SiO2含量成分穩定，采用0.456%富鐵粘結劑比采用1.25%膨潤土，在相同配礦結構的條件下，含鐵品位提高0.66%，SiO2含量降低0.74%。

5）不同粘結劑球團生產成本經濟分析[6]

（1）使用1.25%膨潤土成本投入：

膨潤土消耗投入：噸球單耗為12.5kg/t，投入成本為：375元/1000×12.5 =4.6875元/t；

成品球品位下降投入：0.65%×1.25×8.00元=0.8125×8=6.50元/t；

成品球SiO2提高成本投入：0.65×1.25/3×3.5%×520×1000元/1000×1.50元=7.39元/t；

      式中：1%的SiO2增加50kg渣量，100kg渣量增加3.5%燃料比，520為噸鐵燃料比，580元為噸燃料價格，1.5為噸鐵球團消耗量。以上三項相加為采用膨潤土作粘結劑的成本投入：4.69+6.50+7.39=18.58元/t球；

（2）使用0.456%富鐵復合粘結劑消耗投入：

富鐵復合粘結劑消耗投入：

噸鐵消耗4.56kg，消耗投入成本為：4.56×1200/1000=5.47元/t；

成品球品位降低成本投入：

8.00元×（0.65-0.3177）×0.456%=8×0.1515=1.21元/t；

成品球SiO2提高成本投入：

9.95×0.456/3×3.5%×520×1000元/1000×1.5=0.41元/t；

以上三項之和為采用富鐵復合粘結劑的成本投入：5.47+1.21+0.41=7.09元/t；

采用富鐵復合粘結劑比采用膨潤土作粘結劑節約成本投入為：18.58-7.09=11.49元/t球。

在泰富球團公司條件下，采用以上兩種不同粘結劑對比的經濟效益，不計配礦結構的效益和球團質量改善的效益，富鐵復合粘結劑噸球團礦的效益為11.49元。泰富球團公司一條生產線年產600萬噸球團，可取得經濟效益：11.49元×600萬=6894萬元。

4 富鐵復合粘結劑用于泰富球團試驗的結論性意見：

由以上生產數據和經濟分析，可得出如下結論性意見：

1）富鐵復合粘結劑是一種含鐵30%以上、含SiO2不足10%比較理想的球團粘結劑，

其配加量<0.5%，有利于提高成品球團的品位和降低SiO2含量，是鐵礦球團粘結劑的一次重大創新和變革。

2）泰富公司采用富鐵復合粘結劑，在97%澳精粉+3%外購精礦粉的配礦條件下，成

品球有效日產量達到9118.24噸，比配加1.25%膨潤土作粘結劑在85%澳精粉+15%外購精粉條件下，不僅有效增加了澳大利亞精粉的配比，同時提高了日產成品球518.24噸。

3）采用富鐵復合粘結劑，生球質量有明顯提高，表現為生球的粒度比較均勻，球的

表面比較光滑，生球的落下強度比配加膨潤土粘結劑有較大提高，從2～3次提高到5次，生球抗爆裂溫度提高了約50℃，達到370℃。

4）采用富鐵復合粘結劑，成品球的質量也有較大改善：粒度比較均勻，焙燒過程無

爆裂現象，成品球基本無裂縫，成品球具有良好的強度指標，抗壓強度達到3300牛頓，轉鼓指數達到97.5%的水平。

5）通過經濟分析，泰富公司采用富鐵復合粘結劑，具有巨大的經濟效益：噸球

有11.49元的效益，不計配礦結構和成品球質量改善的效益，年產600萬噸球團的生產線，可獲得6894萬元的年經濟效益。

6）泰富公司球團生產，粘結劑用量從噸球12.5kg膨潤土降低到噸球4.56kg富

鐵復合粘結劑，粘結劑質量和用量為國內首創，達到了國內外先進水平，同時改善了生球和成品球的質量，具有良好的應用效果和推廣價值。

參考文獻：

[1]<德國>F.卡佩爾   鐵礦石造塊的任務（球團礦發展歷史）

《第六屆國際造塊會議論文選》中國金屬學會1994.8（81）

[2]<英國>A.阿蘭    鐵礦球團使用的合成有機粘結劑

《第三屆國際造塊會議論文選》中國金屬學會1994.8（126）

[3]<美國>V.S.卡拉納斯薩斯特里等   在鐵精礦球團中粘結劑所起的作用

《第四屆國際造塊會議論文選》冶金工業部鞍山黑山冶金礦山設計院 1986.4（258）

[4]北京科技大學冶金與生態工程學院    富鐵復合粘結劑用于揚州泰富特種材料公司鐵精粉造球的試驗研究     2015年8月

[5]揚州泰富特種材料公司生產部    富鐵粘結劑試用報告          2015年12月8日

[6]許滿興執筆   富鐵復合粘結劑用于球團生產的工業試驗報告    2015年12月15日
