摘 要：對石鋼2號高爐（1080m3）爐缸局部熱流強度升高進行了研究與分析，并通過采取爐皮灌漿、加裝爐襯監測電偶、調整風口布局、改高壓水加強冷卻、局部堵風口、降低冶強等一系列有效的控制措施，使?fàn)t缸熱流強度降到安全范圍內，保證了高爐生產中爐缸的安全運行。

關鍵詞：高爐； 爐缸侵蝕；控制措施；

1前言

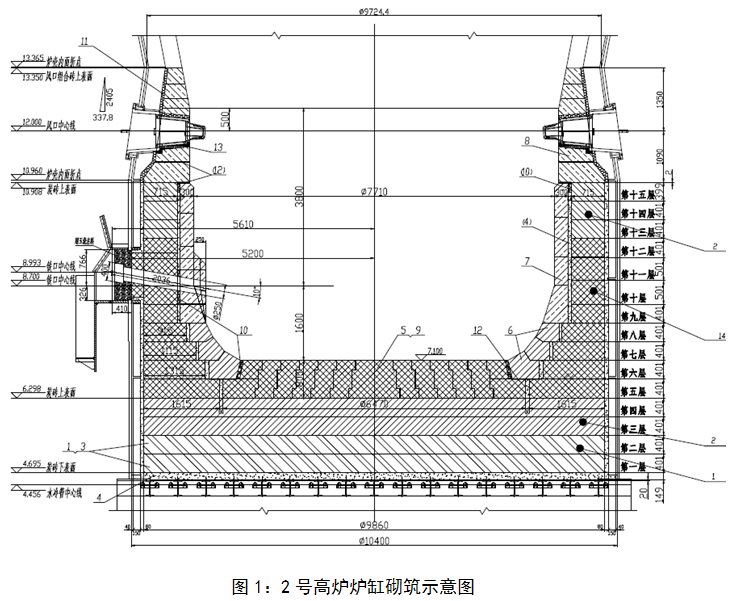

石鋼2號高爐（1080m3）于2011年5月6日建成投產，是石鋼首座1000立方米級別高爐，到2016年12月31日，運行5年半，單位爐容產鐵量5432.431t/m3。2號高爐爐缸爐底采用陶瓷杯+碳磚整體式陶瓷爐缸內襯（如圖1），陶瓷杯杯底采用單層高度800mm剛玉磚，底部采用4層大炭磚+小炭磚（高度400mm）砌筑。爐缸直徑7900mm,爐缸高度3800mm,死鐵層厚度1600mm，爐缸和死鐵層跨越了第二段和第三段冷卻壁（每層冷卻壁高度2.08m），設有東西兩個鐵口，在第二段和第三段冷卻壁中間，分別由4塊冷卻壁組成。爐缸共有兩段冷卻壁組成，爐缸一層36塊，爐缸二層34塊，高度2.08m。近兩年以來爐缸部分監測電偶溫度上行幅度較大，部分爐皮溫度和爐缸熱流強度升高，部分區域達到25000—30000 kcal／m2?h。爐缸象腳區局部侵蝕嚴重，經及時采取爐皮灌漿、加裝爐襯監測電偶、調整風口布局、改高壓水加強冷卻、局部堵風口、降低冶強等措施，爐缸熱流強度下降到10000—15000 kcal／m2?h左右，爐皮溫度降到50℃以下，爐缸侵蝕得以控制，保證了爐缸的安全運行。

2  2號高爐爐缸監測系統

2.1 爐缸一層冷卻壁電偶：

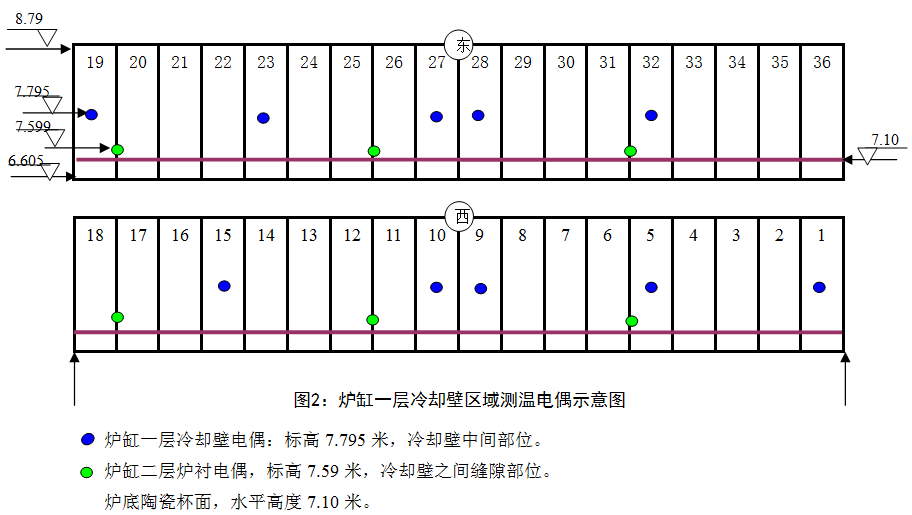

爐缸一層冷卻壁電偶(如圖1）水平標高7.795m，插入冷卻壁背面100mm(冷卻壁總厚度150mm),距離鐵口中心（8.7米）以下0.905米，距離爐底陶瓷杯面（7.1米）往上0.695米；安裝10支電偶，分別安裝在5°（1#冷卻壁)、45°（5#冷卻壁）、85°（9#冷卻壁）、95°（10#冷卻壁）、145°（15#冷卻壁)、185°（19#冷卻壁）、225°（23#冷卻壁)、265°（東鐵口下方27#冷卻壁)、275°（東鐵口下方28#冷卻壁)、315°（32#冷卻壁)。

2.2 爐缸二層爐襯電偶：

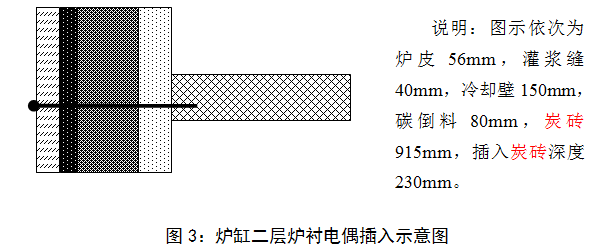

爐缸二層爐襯電偶水平標高7.59m，插入炭磚深度230mm(炭磚長度915mm)，插入測點距離爐缸中心點4700mm；插入深度（從爐殼外沿算起）556mm。插入點距離鐵口中心（8.7米）以下1110mm，距離爐底陶瓷杯面往上490mm；安裝6支電偶，分別安裝在：10°（1#、2#冷卻壁之間)、70°（7#、8#冷卻壁之間）、130°（13#、14#冷卻壁之間)、190°（19#、20#冷卻壁之間)、250°（25#、26#冷卻壁之間)、300°（30#、31#冷卻壁之間)。

2.3 電偶溫度變化趨勢：

2.3.1爐缸一層冷卻壁溫度變化

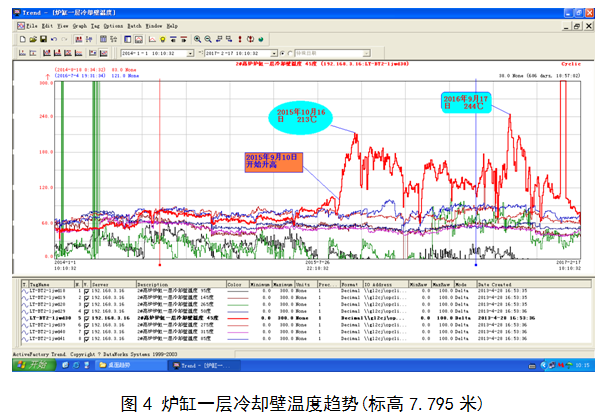

爐缸一層冷卻壁（第二段）45°方向（第5塊冷卻壁上）自2015年9月份開始升高（之前在60—80℃），到2015年10月16日最高上升到213℃，到2016年9月17日最高上升到244℃。其他方向溫度基本上穩定在100℃以下。

2.3.2  爐缸二層爐襯溫度變化

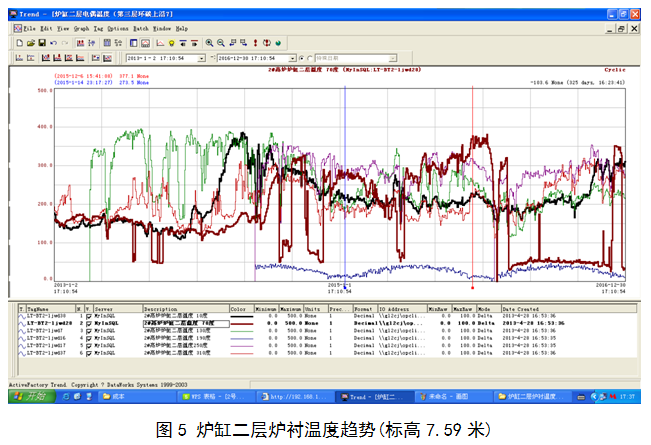

爐缸二層爐襯10°方向溫度：之前在130-180℃之間，自2013年10月25日開始升高，到2014年5月2日最高上升到384℃，2014年11月日8下行至210℃左右波動，到2016年9月30日再次開始上行至300℃左右波動

2.4 爐缸冷卻壁熱流強度監測：

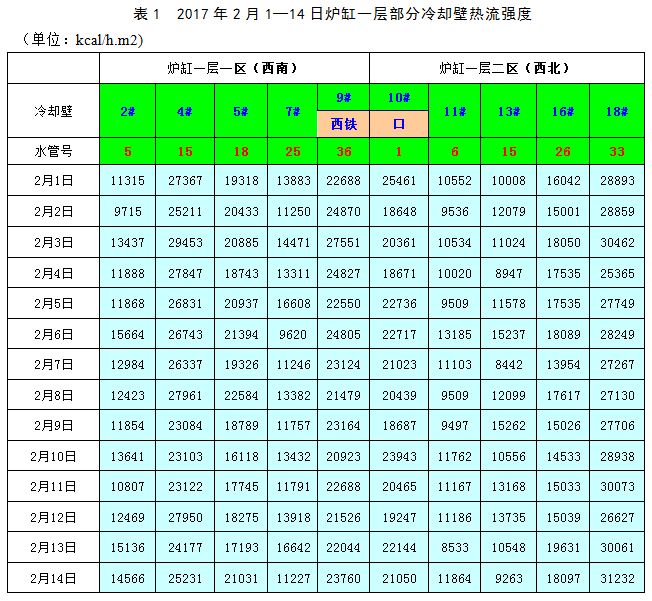

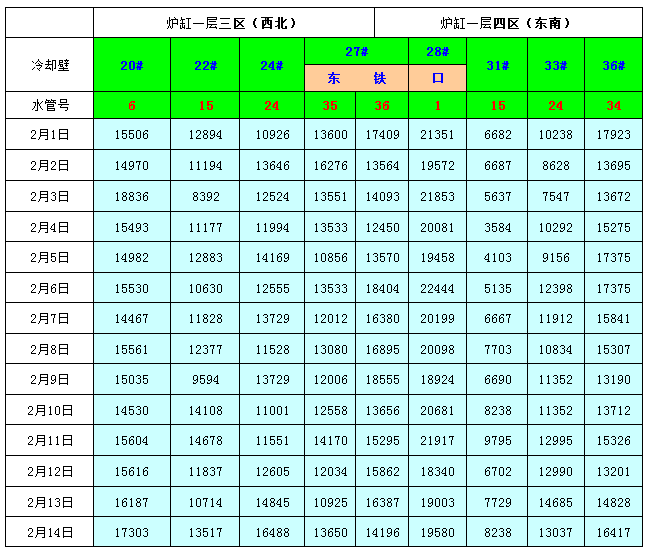

從爐缸一層冷卻壁熱流強度分析來看，爐缸一層一區15#（4#冷卻壁）和二區33#（18#冷卻壁）冷卻壁水管熱流強度較高達到26000—31000kcal/㎡.h。

2.5 爐皮溫度監控

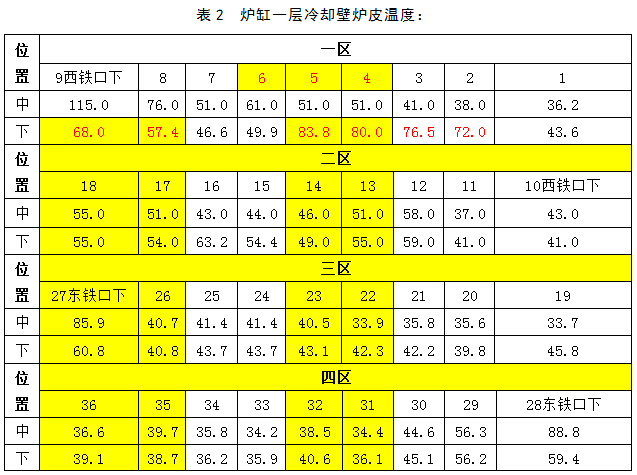

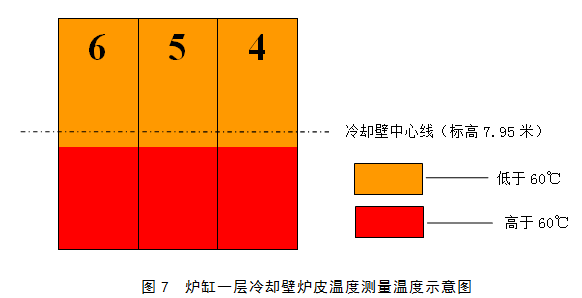

通過爐皮測溫分析，爐皮溫度高點在爐缸一層一區第4、5、6#冷卻壁，爐皮溫度超過60℃，最高在第4、5塊冷卻壁下半部，爐皮溫度最高到了83.8℃。其他部位爐皮溫度（除鐵口部位，鐵口部位受出鐵因素比較大），基本上在50℃以下，整體在40℃左右。

2.6爐缸冷卻壁后加爐襯電偶：

2017年2月15日針對當前爐缸一層4#、5#熱流強度、爐皮溫度高，以及當初爐襯監控電偶較少的問題，利用檢修在爐缸一層冷卻壁縫隙之間的下半部高溫區打孔安裝監測電偶，以增加電偶的監測數量。

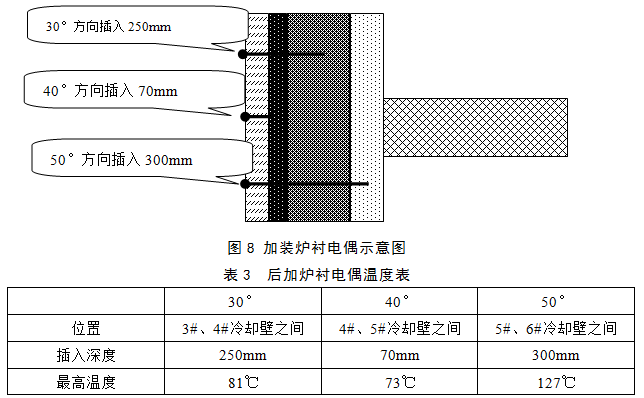

首先確定安裝位置：一區15#（4#冷卻壁）、18#（5#冷卻壁）熱流強度較高，確定在30°（3#—4#冷卻壁之間）、40°（4#—5#冷卻壁之間）、50°（5#—6#冷卻壁之間）精確劃出兩冷卻壁間隙的中心線；高度上，通過爐皮紅外測溫槍測量爐皮溫度的最高點的高度上，基本上確定最高溫度在象腳區（標高7.2米左右）。

鉆孔：原則上邊鉆邊觀察孔內情況并測量料層溫度。在鉆頭上安裝限位200mm、250mm、280mm、300mm,每次鉆孔時都要嚴格控制限位，并觀察鉆研情況，當料層出現發紅、溫度達到500℃或是有火星飛濺時，立即停鉆。其中40°（4#—5#冷卻壁之間）方向，在打眼過程中，鉆眼深度到280mm時，發現里面出現鮮紅，用紅外測溫槍測里面料層溫度達到546℃，后用高鋁澆注料進行封堵。30°（3#—4#冷卻壁之間）方向鉆至250mm，50°（5#—6#冷卻壁之間）鉆至300mm，沒有發紅。

安裝電偶：爐皮外安裝異性電偶套管，保證能安裝號電偶后進行孔內灌漿。

從鉆電偶孔情況來看，爐缸一層40°方向（4#—5#冷卻壁之間）鉆眼深度到280mm時，發現里面出現鮮紅，面料層溫度達到546℃，表明此處爐缸侵蝕較嚴重。通過增加重點區域爐襯電偶的監控，更能準確的判斷該處的爐缸侵蝕情況。

通過熱流強度、爐皮溫度、電偶溫度、鉆孔等監控?cái)?shù)據分析，爐缸一層一區4#、5#冷卻壁方向，下半部象腳區侵蝕比較嚴重。

3  處置

3.1抓好操作和管理，保持高爐穩定順行

生產實踐表明，長期穩定順行的爐況，不但是高爐高產、低耗的先決條件，也是高爐長壽的必要條件，各種爐況失常，在發生發展和治理過程中，不可避免的要帶來爐缸、爐底熱負荷的大幅度波動。有些處理措施對爐底、爐缸還有直接的破壞作用，如加洗爐劑洗爐。因此要維護好爐缸爐底必須搞好高爐穩定順行，減少爐況波動。

為了保證高爐穩定順行，主要通過：①、抓原燃料管理，改善原燃料質量，減少粉末入爐。已經與公司協調改善原燃料質量，尤其是改善焦炭質量,同時減少爐缸死焦堆，增加其透液性，減輕爐缸的環流沖刷侵蝕。另外通過加強檢查和過篩，基本克服了原燃料變差帶來的不利因素。②、控制好操作爐型是保證高爐穩定順行的保證。2號高爐根據爐身溫度、爐喉十字測溫等變化情況及時進行上下部調劑，使高爐高溫區域控制在5、6段，并保持穩定。同時根據爐身各層的爐體溫度變化，隨時掌控爐身噴涂料的脫落情況，及時組織爐身一直六層的局部噴涂造襯來規整爐型。③、穩定中心、兼顧邊緣，控制合理的兩股煤氣流分布，使兩股氣流保持一定的平衡，保證高爐的穩定順行，2號爐十字測溫中心溫度穩定控制在500～600℃，邊緣溫度控制在65～90℃。此外還通過加強工長的精細化操作，做到早調微調，保證高爐的穩定順行，減少爐況波動。

3.2監控措施

3.2.1安裝熱流強度和爐皮測溫在線監控系統

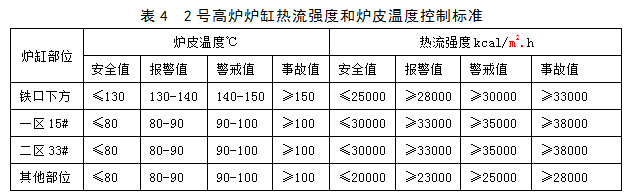

經常檢測對爐缸爐底維護是很必要的，只有經常檢測，才能及時了解爐缸侵蝕狀況，采取有效的措施，因此安裝了爐缸熱流強度在線監測，流量計采用原來的流量計，水溫計重新安裝（之前溫度計測量數值不準確），安裝原則上采取流量計和水溫計在一根水管上，以保證數值的準確性。目前爐缸一、二、三段冷卻壁共安裝進、出水測溫電偶112支。

同時安裝了爐殼溫度在線監測測溫點10個，安裝位置在標高7.1～7.5米的象腳侵蝕區，尤其在西南一區熱流強度偏高，爐皮溫度最高的5#冷卻壁上（一區18#冷卻壁水管）安裝爐殼溫度時時在線監測。

3.2.2加裝爐襯電偶

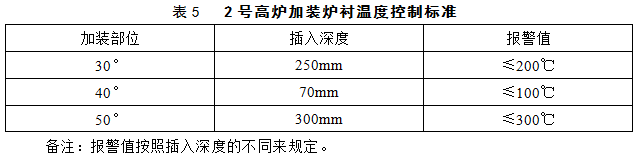

2017年2月15日針對當前爐缸一層4#、5#熱流強度、爐皮溫度高的問題，利用檢修在爐缸一層冷卻壁縫隙之間的下半部高溫區打孔安裝監測電偶，以增加電偶的監測數量。

3.2.3加大爐缸監測力度

要求每班工長隨時關注爐缸熱流強度在線監測數據；爐缸熱流強度處于高位期間，每天白班工長要對爐缸一層、二層爐皮溫度整體測量一遍，中、夜班工長也要對爐缸一層、二層熱流強度偏高部位的爐皮進行測溫一遍，做好記錄；每班工長要督促水工關注爐缸熱流強度、水溫差、溫度的變化情況，尤其是熱流強度異常升高時，鐵前、鐵中、鐵后重點監測；每班工長對爐缸部位的檢查不少于兩次，做好記錄，對爐缸部位的檢查包括：爐皮是否有燒紅、冷卻水管是否有冒蒸氣、熱流強度和爐襯溫度是否異常、爐皮是否冒火等等。

3.3 爐缸爐皮灌漿

爐缸炭磚和灌漿料、搗打料發生收縮和形變，導致炭磚間縫隙變大，爐缸搗打料與炭磚、冷卻壁與搗打料之間產生間隙，冷卻壁和爐殼之間產生縫隙，造成了串煤氣，同時也降低了炭磚層的導熱性能。針對上述情況分析：一方面，局部爐缸的陶瓷杯磚襯受侵蝕較為嚴重，局部已經侵蝕殆盡，導致側壁炭磚內側也受到侵蝕變薄。鐵水與測溫點的間距變短。另一方面，由于爐缸結構在生產過程中承受熱應力和機械應力的作用，發生一定的形變，而且爐缸搗打材料本身受熱也從而使得冷卻壁的冷卻效果變差，導致該區域的熱量不能充分導出，加劇炭磚層的侵蝕。另外，部分冷卻壁螺栓處有煤氣泄露，爐缸區域爐殼和冷卻壁與搗炭磚搗打料之間必然產生縫隙，有可能出現貫通性的竄氣通道。

2017年1月份利用檢修對爐缸二段冷卻壁一區4#、5#、6#冷卻壁區域，開孔7個，二區16、17、18#冷卻壁區域開孔5個，西鐵口區域開孔2個，對冷面進行灌漿，壓漿孔位置開孔的尺寸為Φ50mm，將空割開以后，再安排工人用電錘清理孔洞，電錘鉆頭的直徑為12～16mm，鉆入深度控制在220～240mm之間。灌漿料材質為碳質灌漿料，灌漿量約為300kg。

2017年3月份對整個爐缸進行灌漿，開孔位置在爐缸二層。整圈總開孔36個點，灌漿量為1100kg。

3.4 調整風口布局、堵風口操作

 2017年1月20日縮小熱流強度高部位的風口4#（500×120→500×110），同時為保持總面積不變，擴12#風口小套（500×110→500×120），原則上縮小一區熱流強度偏高的冷卻壁上部風口，保持原風口面積不變，通過調整減輕回旋區對爐缸的沖刷。

 2017年2月15日在加裝監測電偶鉆孔時，40°方向（4#、5#冷卻壁之間）鉆眼深度到280mm時，發現里面出現鮮紅，用紅外測溫槍測里面料層溫度達到546℃，為安全起見，直接采取堵熱流強度偏高部位的4#風口操作，風口面積由0.2009m2減小到0.1914m2。

3.5 改高壓水加大冷卻強度

2017年2月15日、3月2日利用檢修機會，將熱流強度高的部位，尤其是爐缸一層（二段冷卻壁）一區4#、5#冷卻壁的15#、16#、17#、18#四根冷卻壁水管改為高壓水串聯冷卻，水壓由原來軟水的0.6MPa提到了1.53MPa，水量由23m3/h提高到了47.4m3/h，大大增加了冷卻強度。

3.6優化高爐操作制度

產量和高爐的順行狀態是影響水溫差升高最重要的兩個因素。因此，對待爐缸安全問題，要樹立高爐長期順?lè)€(wěn)才是效益最大化的意識。

適當降低高爐冶煉強度。自2017年2月15日，發現在鉆孔到280mm時里面料層鮮紅后，高爐通過穩定標準風速、降低氧量來降低產量的方法，穩定標準風速203～208m/s，富氧量由原來的7000m3／h控制到了3000～3500m3／h，產量由3250～3300t/d降到了2900～2950t/d。其優點是可以保持風速和鼓風動能基本不變，有利于爐缸活躍和保證中心煤氣流的穩定，減少鐵水環流對爐缸的侵蝕。

適當提高生鐵含硅，降低生鐵含硫。[Si]和[S]含量的高低，一方面直接影響鐵水的流動性，流動性太好，則對爐缸的侵蝕加劇，流動性太差則影響高爐的生產，造成爐況的波動，從而反過來?yè)p壞爐底爐缸。根據高爐的運行情況，以及滿足品種鋼冶煉的需求，適當提高[Si]0．35%～0.55％左右，[Si]在0.4% ～ 0.5%為宜，降低[S]0.015%～0.025％，鐵水熱量保持在1490～1510℃，堿度控制以滿足生鐵含硫和渣鐵熱量的需求為原則，參考R2=1.25～1.30，隨著爐溫的提高，適當降低鎂鋁比至0.60～0.62。并根據高爐順行程度和爐底爐缸侵蝕狀態隨時調整。

加強爐前出鐵組織。努力出凈渣鐵，盡量減少鐵水在爐內的停留時間，這無疑對爐缸的維護是有利的。加強鐵口的維護，禁止大噴鐵口，統一四班的操作，確保四班出鐵的均勻，保證出凈渣鐵。

4. 效果

（1）自采取措施后，爐缸一層整體熱流強度尤其堵風口部位的熱流強度和爐皮溫度下降明顯。

由熱流強度趨勢圖，可以看出，通過采取一系列措施后，爐缸一層整體熱流強度下降趨勢，尤其是一區（堵4#風口部位）的熱流強度下降幅度較大，一區15#由25000～30000kcal/m2h降至10000～11000 kcal/m2.h.  一區18#由20000kcal/m2.h左右降至11000 kcal/m2.h左右。

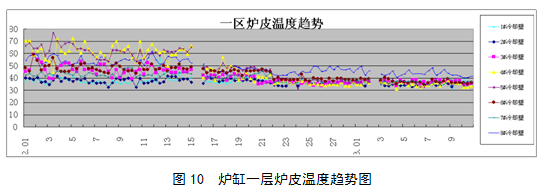

一區爐皮溫度尤其是4#、5#冷卻壁爐皮溫度由60～70℃下降到了40℃左右。其他各區基本上也在40℃左右。

（2）自采取措施后，加裝的爐襯電偶溫度也明顯降低。

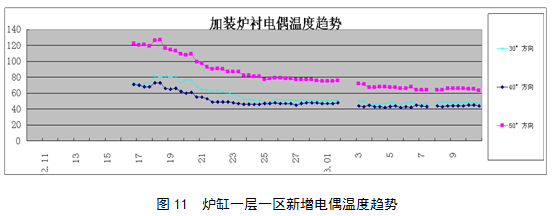

爐缸一層一區新增三支電偶溫度呈下降趨勢： 30°方向由最高81℃下降至62℃； 40°方向由最高73℃下降到了48℃；  50°方向由最高127℃下降到了88℃。 通過采取一些列措施后，效果比較明顯，熱流強度明顯下降，整體爐缸狀態受控。

5 結論

（1）加強監測，增加爐缸溫度監測點。爐缸溫度檢測是確保爐缸安全的重要手段。由于當時設計，爐缸原有的監測熱電偶較少，應在重點部位通過爐殼鉆孔，增加熱電偶檢測點，對炭磚、碳搗料進行有效監控。當發現有局部溫度、熱流強度升高時，必須采取有效措施，及時控制，不可大意致使升高部位蔓延，侵蝕加劇。

（2）降低高爐冶煉強度和堵風口操作是處理爐缸熱流強度升高最有效，也是最直接的手段。

（3）目前2號高爐已進入后期階段，雖采取一些措施，抑制了爐缸溫度和冷卻壁熱流強度的升高，但從長遠看，爐缸侵蝕對安全生產帶來的后果及對指標強化等影響卻無法彌補。合理的操作制度，實現高產與長壽的最佳平衡點，嚴格的監控管理，穩定的原燃料水平都是影響高爐長壽至關重要原因。

參考文獻：

[1] 唐曉東.  第十五屆全國大高爐煉鐵學術年會論文集.

[2] 周傳典. 《煉鐵》雜志2013年.

[3] 周傳典．高爐煉鐵生產技術手冊2002年.
