摘要：梅鋼4號高爐TRT機組日前運行十分不穩定，在運行的過程中故障較多，嚴重影響了高爐的正常生產的穩定。通過對機組功率的計算及運行狀況，分析設備故障發生的具體原因，并對機組的改造提供依據。

關鍵詞：高爐；TRT機組；功率計算；原因分析

1 引言

TRT是(Blast Furnace Top Gas RecoveryTurbine Unit)高爐煤氣余壓透平發電裝置的簡稱，TRT是利用高爐冶煉的副產品——高爐爐頂煤氣具有的壓力能及熱能，使煤氣通過透平膨脹機做功,將其轉化為機械能。它利用高爐爐頂煤氣所具有的壓力能和熱能，通過透平機膨脹做功轉化為機械能，從而驅動發電機發電。這種發電方式既不消耗任何燃料，也不產生環境污染，發電成本極低，是高爐冶煉工序的重大節能項目，經濟效益十分顯著。

梅鋼4號高爐TRT自運行以來，設備運行不穩定，頻繁出現葉片斷裂，調節缸與連接板安全銷斷裂的現象，因此需要對其進行功率計算及原因分析，找出出現故障的根本原因。

2 TRT機組功率計算

2.1 計算公式

根據絕熱方程式、理想氣體狀態方程及熱力學第一定律理想氣體絕熱過程應用式可知：1m3煤氣在透平機內所做的功W為：

TRT機組功率計算表達式：

2.2 影響TRT機組功率因素分析

2.2.1煤氣流量的影響

由公式1可知，發電功率(N)與高爐煤氣流量(Q)成正比關系。對于正常生產的高爐，在爐況穩定的情況下，高爐煤氣發生量是維持在某一范圍內波動不大。因此在煤氣發生量穩定的時侯，應盡可能讓煤氣全部通過機組，使高爐煤氣流量Q為最大值。必須關閉與TRT并聯的調壓閥組，通過調整入口電動蝶閥開度及透平主機的可調靜葉來穩定控制爐頂壓力。

2.2.2煤氣壓力的影響

由公式1、公式2可知，提高入口煤氣壓力和降低出口煤氣壓力均有利于發電功率的提高，出口煤氣壓力由公司管網確定。提高發電量主要從提高入口煤氣壓力方面考慮，在爐頂設備允許的前提下。高爐爐頂壓力越高，發電越多。在爐頂壓力一定的情況下，入口管網系統及除塵裝置的阻力越小，發電量就越多。

2.2.3煤氣溫度的影響

由公式1、公式2可知，入口煤氣溫度與發電功率成正比關系。在壓力一定的條件下．高爐煤氣溫度高．體積增大，發電量上升。

2.2.4機組效率的影響

TRT作為高爐的附屬設備，要求以不影響高爐生產操作為基本設計原則，其運行參數取決于高爐操作，透平機經常處于高爐煤氣波動的變動工況狀態下運行。另一方面，TRT透平機同其他旋轉機械一樣，也有其固有的特性曲線，只有在其設計點范圍工作時能量轉換效率才能達到最高。

高爐生產過程間斷裝入原料，煤氣流量會發生時大時小的變化。不能以最大煤氣流量作為透平設計點依據，以免使透平機長期處于欠負荷運行狀態下運行，使機組效率下降；也不能選過小的煤氣流量作為透平機設計點依據，否則透平機長期處于超負荷運行狀態，不但效率降低，發電量也會受限，而且會影響機組壽命，嚴重時造成不能全部回收煤氣余能。

3 梅鋼4號高爐高爐TRT機組實時功率校核及效率

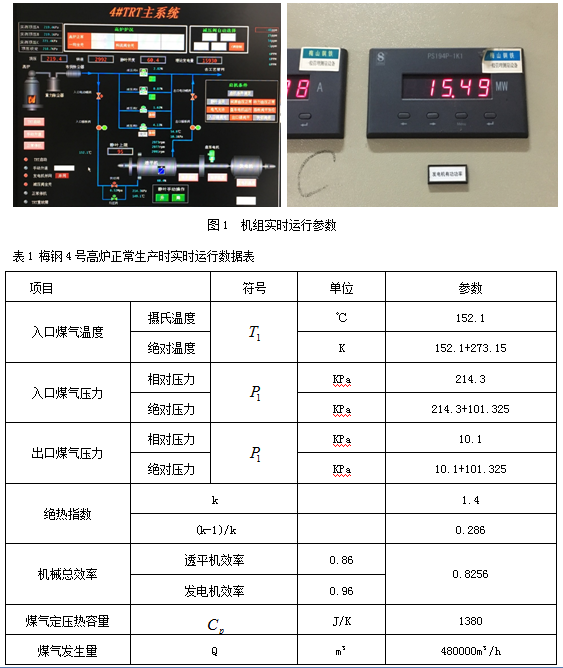

而目前機組實際工作輸出功率由圖1可知為：1.549萬kW，說明4號高爐TRT機組未達到設計工作效率。根據目前的數據可以算出，目前4號高爐機組工作時總效率為76.87%。

4 梅鋼4號高爐TRT機組入口煤氣溫度異常情況下功率計算

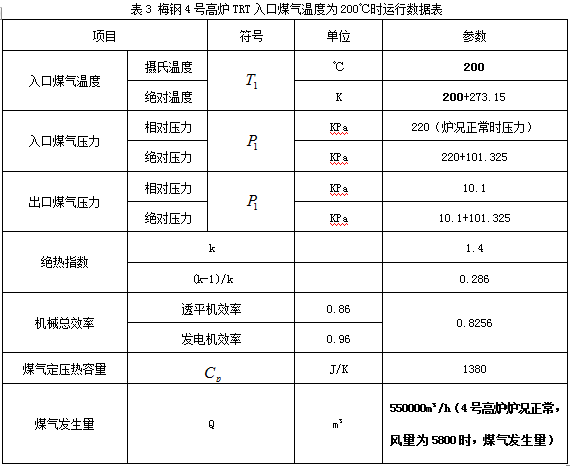

4.1 當TRT入口煤氣溫度為200℃時，機組功率計算

同樣可以計算出當TRT入口煤氣溫度為120℃時，機組功率為17881.61kW；當TRT入口煤氣溫度為100℃時，機組功率為16971.95kW；當TRT入口煤氣溫度為70℃時，機組功率為15607.47kW；

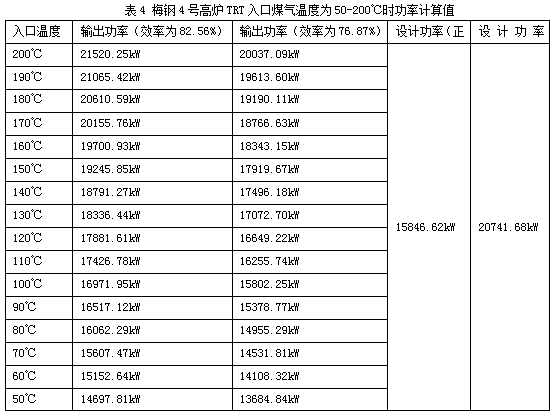

綜上可知，高爐正常生產時高爐風量為5800，煤氣發生量為55萬m3時，不同的TRT入口煤氣溫度對機組輸出功率數值如下：

5 梅鋼4號高爐TRT機組入口煤氣溫度異常情況下功率計算

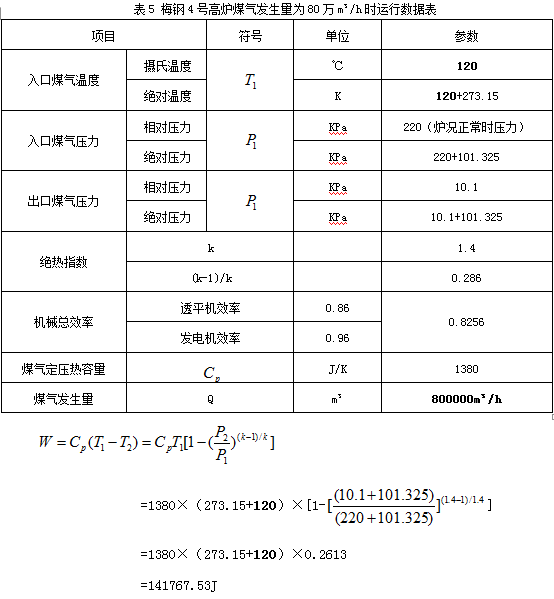

5.1 當煤氣發生量為80萬m3/h時，機組功率計算

同樣可以計算出當TRT煤氣發生量為70萬m3/h時，機組功率為22758.41kW；煤氣發生量為60萬m3/h時，機組功率為19507.21kW；煤氣發生量為50萬m3/h時，機組功率為16256.01kW；煤氣發生量為30萬m3/h時，機組功率為9753.61kW；

6.結論

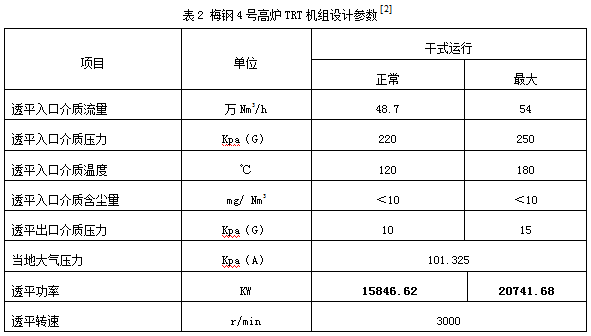

⑴梅鋼4號高爐TRT在正常生產時，煤氣發生量為55萬m3/h左右，而機組設計最大透平入口介質流量為54萬m3/h，顯然機組參數設計不合理，設計能力不夠；

⑵高爐在正常生產時，煤氣會出現不穩定的現象，當煤氣發生量在50萬m3/h，機組總效率在76.87%時，此時機組輸出功率為15135.65kW，滿足設計正常工作輸出功率15846.62kW；（是否數據反了）當煤氣發生量增大時，機組超出額定輸出功率，對機組設備正常運行帶來影響；當煤氣發生量在70萬m3/h，機組總效率為76.87%時，機組輸出功率為21189.91kW，超出機組最大設計功率20741.68kW，機組超最大負荷運行，對機組設備影響較大。因此，在正常生產時需嚴格控制煤氣發生量，當煤氣發生量出現異常情況時，TRT機組應采取適當措施避免機組出現異常；

⑶梅鋼4號高爐TRT機組對溫度的反應較為敏感，當TRT入口煤氣溫度為100℃，機組總效率為76.87%時，其輸出功率為15802.25kW，基本接近其額定功率15846.62kW，溫度稍微再升高，機組超出額定功率15846.62kW運行；當TRT入口煤氣溫度為180℃，機組總效率為82.56%時（發電機效率為96%，透平機效率在86%的狀態下），其輸出功率為20610.59kW，溫度稍微再升高，機組超最大負荷20741.68kW運行，對機組設備影響較大。因此，需要生產嚴格控制入口煤氣溫度爐頂頂溫，當TRT入口溫度出現異常時，TRT機組應采取適當措施避免機組出現異常。

[參考文獻]

[1] 黃智斌.2500m3高爐煤氣干式除塵TRT裝置的應用.冶金動力.2006年第5期.

[2] 上海梅山鋼鐵股份有限公司.高爐煤氣余壓透平發電裝置.
