摘  要   達鋼5號高爐（1780m3）高爐2015年12月7日停爐中修，2016年10月26日15:56點火開爐。此次開爐準備充分、方案制定科學合理、方案執行有力，開爐過程非常順利，送風后3小時料動，9小時引煤氣，14小時出第一次鐵，53小時噴煤，第四天利用系數達到2.30t/（m3.d），實現了安全順利開爐快速達產達效的目標。

關鍵詞   中修  開爐  達產

1  前言

達鋼5號高爐設計爐容1780m3，第一代爐齡于2010年10月開爐生產，2015年12月因市場行情不好，停爐中修。期間將爐缸殘鐵扒到鐵口平面，并將兩鐵口連通，鐵口通道兩側鐵口平面以上還有約1米厚的殘渣鐵。更換了第九段全部鑄鋼冷卻壁，并對鐵口到爐身上部侵蝕內襯采取了整體澆注修復工藝。停爐期間熱風爐采取了燒爐保溫措施。

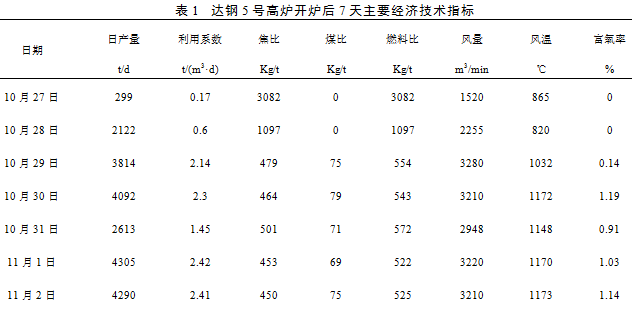

2016年10月26日15:56點火開爐，此次開爐順利，送風后3小時料動，9小時引煤氣，14小時出第一次鐵，53小時噴煤，第四天利用系數達到2.30t/（m3?d），實現了安全、順利開爐的目標。達鋼5號高爐開爐7天主要技術指標如表1。

2   開爐前的準備工作

此次5號高爐開爐，2016年7月就成立了開爐組織機構，確定了各項目的負責人，并開始制定各項技術方案（設備檢修及試車方案、高爐烘爐方案、高爐及熱風爐試漏試壓方案、高爐開爐方案、開爐配料計算及裝料方案、爐前操作方案、引煤氣方案），經過四次討論、修改、完善。開爐前還對5號高爐的全部崗位人員進行了安全、技能的培訓學習。為開爐做好了充分的準備工作。

2.1  高爐烘爐及系統試漏工作

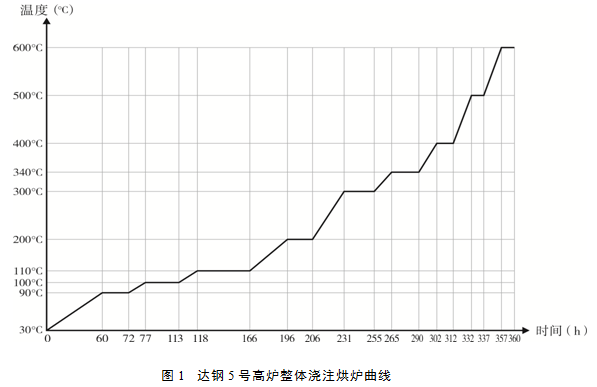

5號高爐此次中修采取了鐵口到爐身上部整體澆注的新工藝，烘爐曲線與新修高爐區別較大，低溫斷時間較長。7月4日19:00開爐烘爐，按烘爐曲線7月16日19:00應結束烘爐，但由于排鉛口還有明水，實際烘爐持續到7月25日8:00結束。烘爐曲線如圖1。

烘爐結束后由于外圍不具備開爐條件，直到10月19日才確定準確開爐時間， 10月20日10:30-12:00進行了高爐、熱風爐、煤氣系統的試壓撿漏，共進行了兩次撿漏，最高壓力試到200KPa，沒有發現較大的漏點，對幾個小漏點進行處理后，試壓工作很快結束。

2.2  開爐方式、開爐爐料結構及開爐配料參數的確定

此次開爐采取干雜木填充爐缸的開爐方式， 10月23日-24日兩天裝木材作業。25日10:00-26日10:00裝開爐料，預留4.8米料線，進行了料流軌跡測試的工作。

開爐料爐料結構為：枕木、凈焦、空焦、3*（1負荷料+2空焦）+1*（空焦+負荷料）、負荷料共6段。空焦為焦炭+白云石；負荷料焦比1000Kg/t,爐料結構包括75%燒結礦+10%塊礦+15%球團礦+硅石+白云石+錳礦，其中燒結礦中TiO含量0.75%。焦炭采用100%的干熄搗固焦（CSR59.8%、灰份13.5%）。

開爐參數設定：全爐焦比為3.5t/t、空焦堿度1.0倍、負荷料堿度1.05倍。

開爐料裝料位置：硬質干雜木材，要求加到風口中心線以下0.5m，風口區域用2.0米左右的雜木斜擺放以保護風口，在中心部位再堆積成2.0米高的圓臺形狀（圓臺離爐墻1.5米）；爐缸剩余部分、爐腹及爐腰中部填充凈焦；爐腰中部以上至爐身下沿3.8米之間全部裝入空料，爐身中部裝入負荷料+空焦，爐身中上部裝入負荷料。

實際裝料校核結果：全爐焦比為3.471t/t，全爐二元堿度為0.83倍（不計凈焦為1.02倍）、全爐渣比952Kg/t。

2.3   送風參數的選擇

5號高爐共24個風口（13個φ120，11個φ115總面積0.2613 m2）。開14個風口送風，東鐵口方向開8個、西鐵口方向開6個（1#、2#、3#、9#、10#、11#、12#、13#、14#、15號、16#、22#、23#、24#），其余10個（4#、5號、6#、7#、8#、17#、18#、19#、20#、21#）全部堵死，送風面積為0. 1527m2,送風比58%。

3  開爐操作過程

3.1  送風點火操作

10月26日14:09送冷風，15:56送熱風點火，初期風量1000m3/min、風溫570℃，送熱風后5分鐘風口陸續著火，16:30送風14個風口全亮，17:00風溫達到820℃，鐵口導出管大噴吹。

19:00料動，料線下降到7.5米，20:00風量加到1400 m3/min，18#、19#風口吹穿，20:30左右東西鐵口見渣（爐缸殘渣鐵），堵鐵口，空吹鐵口時間4小時40分。堵鐵口后風量加到1700 m3/min左右趕料線，23:00料線正常，27日1:00爐頂溫度上升到150℃，1:30引煤氣。

3.2  出鐵出渣操作及加風進程

26日22:00、27日1:00開鐵口2次，有出5噸左右的鐵水，流動性及爐溫很差，全是鐵、沒有渣（爐缸殘鐵熔化排出）。27日3：50開第三次鐵，鐵量增加（約20噸），出鐵后期目測鐵水溫度明顯提高。

27日6:32第一次過撇渣器，鐵水入罐。鐵水[Si] 4.0%，鐵水能夠順利流到罐中，但物理熱不足（1325℃），來渣后鐵口卡塞、噴濺嚴重，大溝及渣溝積渣嚴重，采取桶鐵口，氧氣燒鐵口，同時用挖機清理渣鐵溝， 9:10鐵溝無法堅持，爐渣沒有排凈的情況下被迫堵東鐵口。8:59-9:39打開西鐵口放干渣場，渣量較大，渣溫明顯比東鐵口好，但鐵口仍卡塞、噴濺。東西鐵口輪流打開， 13:00鐵水溫度回升（1415℃），16:00鐵水溫度達到1436℃，因[Si]高、堿度高（見附表2），鐵口噴濺明顯，渣鐵無法順利排出，爐內蹩風嚴重，減風到1300 m3/min維持料尺正常下料。爐前工作量大，人力、機具無法滿足兩個鐵口出鐵，決定維持東鐵口單邊出鐵；西鐵口作為備用鐵口， 27日20:00鐵水溫度達到1500℃以上，使用鼓風加濕降爐溫，東鐵口排渣鐵情況逐爐好轉，爐內受風能力提高。

28日7:00風量恢復到2800 m3/min，[Si]下降到2.0%左右，東鐵口出鐵順暢，啟用西鐵口過撇渣器一次性成功，兩個鐵口均恢復正常工作后，開風口加風進程加快，28日9:16風量達到3072m3/min，16:48風量加到3350 m3/min（風壓360KPa）。

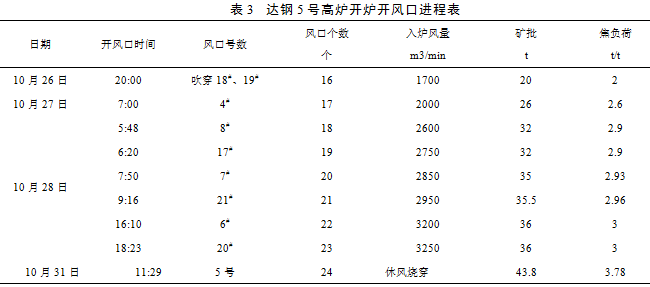

2.3   開風口進程（見表3）：

26日20:00送風不久18#、19#風口吹穿（16個風口送風），27日7:00第一次過撇渣器時開4#風口（17個風口送風），但爐前渣鐵排放不暢，沒有開風口機會，到28日5:48、6:20、7:50、9:16分別開8#、17#、7#、21#風口（21個風口送風）16:10、18:43再開6#、20#（23個風口），僅5#風口打不穿。

2.4  焦炭負荷調整

開爐負荷料焦比1000Kg/t，負荷1.85t/t(輔料算負荷)，26日15:56送風料動后的負荷為2.0t/t（礦批20噸、焦批10噸、焦比880 Kg/t），27日 2:30加負荷到2.3t/t（礦批20噸、焦批10噸、焦比730 Kg/t），27日6:30負荷加至2.6t/t(礦批26噸、焦批10噸、焦比730 Kg/t)。

28日0:30加負荷至2.8t/t（礦批28噸、焦批10噸、焦比600 Kg/t），3:00加負荷到2.9t/t(礦批32噸、焦批11噸、焦比580 Kg/t)，12:00加負荷至2.96t/t(礦批35.5噸、焦批12噸、焦比570 Kg/t)，17:00加負荷至3.0t/t（礦批36噸、焦批12噸、焦比560 Kg/t）。

28日20:00加噴煤負荷3.79t/t（礦批43噸、焦批11噸、焦丁0.5噸、焦比445Kg/t），22:02順利噴煤。

2.5  開爐期間裝料制度的選擇

開爐裝料料制：凈焦按溜槽最小角度單環下料，空焦料制（C30 1555），負荷料料制（C18  1555↓O20 15 44）。

送風后料制的變化過程：送風初期C28 26 24 22 932222O262422333 ，27日12:00因爐內出現邊緣管道，風量萎縮，為了解決高爐受風的問題，將料制調整為C26 24 22 204332O24 22 20333；28日17:00風口增加、風量加大逐漸拓寬布料布料平臺，將料制C27.526.324.823.24333O25.824.222.6333 ，隨著煤比的提高，礦批擴大，逐漸抑制邊緣氣流C27.526.324.823.23333O26.925.824.222.61344→C27.526.324.823.23333O26.925.824.222.62334→C27.826.625.123.53333O27.226.124.522.92333→C28.326.625.1233333O28.326.625.1233333

3  達產過程

10月28日22:02順利噴煤，5號高爐進入達產階段，11月28日-30日為了確保高爐爐缸的足夠的溫度，將[Si]控制在0.5-1.0%，并要求鐵水溫度達到1500℃，煤比控制在80Kg/t以內，爐況保持穩定順行。但休風次數多、鐵口噴濺及鐵口淺、焦炭質量變差等不利因素影響高爐強化進程。

因送風吹管法蘭漏風休風7次（10月31日5:35-10:40休風更換漏風的送風吹管并打開5號風口，11:10-11:35因19#吹管法蘭盤密封墊圈吹穿休風處理；11月2日18:31-18:48、19:05-19:41兩次休風處理14#吹管法蘭盤墊圈；11月3日11:10-11:28休風更換13#吹管法蘭盤墊圈；11月7日2:30-4:10休風更換9#小套及14#吹管；11月11日17:54-18:16休風更換15號吹管法蘭盤墊圈），盡管休風次數多，但每次加風恢復都較順利，說明爐缸工作狀態較好，逐漸加礦批負荷，至11月11日礦批上到46噸、焦負荷4.11t/t、煤比105Kg/t。

爐前鐵口噴濺嚴重的問題，分析是停爐時打水較多爐底水汽（排鉛口有水排出）竄到鐵口所致，鐵口噴濺同時也造成鐵口泥套工作環境差，堵鐵口時經常跑泥，淺鐵口次數多（5號高爐鐵口正常深度為3.0米，開爐期間為2.0-2.8米），11月11日4:00-4:40因泥套破損無法堵口將風壓減到30KPa才堵上鐵口。11月15日爐底水汽逐漸排干，并通過改善炮泥質量，鐵口噴濺基本消除。

4  開爐及達產期間存在的問題

4.1  決定開爐到開爐時間準備時間較短，原燃料條件沒有完全達到開爐要求，燒結礦中含釩鈦，焦炭質量波動大。

4.2  開爐初期第一次鐵渣鐵溫度低影響渣鐵排放，爐前工作量大，開爐加風進程緩慢。

原因是：

（1）爐缸扒爐不徹底，殘渣鐵多，消耗大量熱量，爐缸熱量蓄積不足。

（2）停爐、扒爐時爐內打水量過多，爐缸、爐底耐材及殘渣鐵吸收了大量的水分。開爐過程鐵口長期噴濺也是由于爐底水分蒸發竄到鐵口所致。

（3）開爐木材沒有完全晾干，24日裝入的木材（約30噸）被雨淋濕，水分重。

（4）裝料時因監管不嚴，氣密箱的水漏入爐內約2.0噸。

（5）開爐料計算時對爐內殘渣鐵需要的熱量考慮不充分，凈焦、空焦位置偏低。

（6）送風初期料線深，料動后趕料線時間長影響爐料預熱，也是導致引煤氣時間延后的原因。

（7）18#、19#風口送風不久就吹開，東鐵口方向送風風口多，爐缸殘渣鐵熔化量大，爐缸熱量補充不足。

4.3  送風吹管密封法蘭變形且安裝不合理，導致高爐強化過程中多次休風處理，嚴重影響達產進度。

4.4   開爐及達產期間鐵口淺，渣鐵排放不干凈，爐內加減風頻繁。還因淺鐵口出鐵造成了一次環保事故。

4.5  開爐全風作業后，TRT系統因進口閥門故障，遲遲無法發電，造成了較大的經濟損失。

4.6  此次裝料測試料流軌跡時發現布料溜槽正反轉存在角度偏差，還需要進一步查找原因。

4.7  開爐料裝木材時對風口的保護措施沒有做好，裝開爐料時沒有安裝送風吹管，10月31日休風后發現部分風口小套被擠壓變形。18#、19#吹管與風口中心線偏差大，堵風口操作困難，也是送風后不久18#、19#風口吹穿的原因。

5  開爐成功經驗總結

5.1  開爐前開爐方案科學、合理，可操作性強。

5.2  設備及外圍組織保證有力，送風到全風期間沒有休慢風。

5.3  爐前機具人力分配合理。在爐前工作量最大的時期，堅持東鐵溝單鐵口出鐵，西鐵溝做為備用的方案。避免兩個鐵口同時出鐵，人力機具跟不上，兩個鐵口均無法出鐵的被動局面。

5.4  快速上負荷降焦比降爐溫，使用加濕降[Si]期間堅持保持1500℃以上的鐵水溫度，有利于爐缸活躍。

5.5  開爐送風制度及裝料制度選擇合理，開爐及達產期間，探尺下料一直順暢，沒有出現崩料、懸料。爐內堅持以順行優先的操作原則，不貪、不頂；爐前渣鐵排放不好時，堅決不能開風口，爐內必須給爐前清理鐵溝爭取充足的時間。

6  結語

   此次高爐開爐前做了充分的準備和方案的論證工作，開爐過程設備運行穩定 ，爐前、爐內操作制度選擇合理，實現了開爐安全、順利開爐，快速達產的目標。
