摘  要  燒結(jié)過程是一個物料熔化包裹冷卻的過程，從爐篦條堵塞狀態(tài)看，滯留物主要為粘稠泥狀物，細粒度物質(zhì)與水的混合物，從化學成分看主要為除塵灰成分，可見就目前的燒結(jié)原料，除塵灰和國精等物質(zhì)在制粒桶內(nèi)，并未達到造球制粒的良好效果，小球長大效果更佳不明顯。操作過程滯后，高溫點并未達到爐篦條，燒結(jié)帶未完全發(fā)展。工藝操作加水過量，物料偏濕，導致過濕帶加重。爐篦條設計還存在不合理，致使爐篦條活動受限，物料滯留間隙中，惡性循環(huán)。以上情況都是導致爐篦條堵塞的重要原因，通過改進以上問題和措施，可以達到減少和解決爐篦條堵塞的目的。

關(guān)鍵詞  燒結(jié)機  爐篦條  堵塞

1  前言

目前，燒結(jié)所用原料主要為進口粉礦、國精粉、除塵灰、返礦等。進口粉礦本身帶有一定的粒度，且粒度等級從大到小都存在，國精粉粘附效果差，除塵灰粒度較細，造混料造球過程中并未達到造球粒度增大的效果。

2  燒結(jié)料結(jié)構(gòu)對爐篦條堵塞的影響

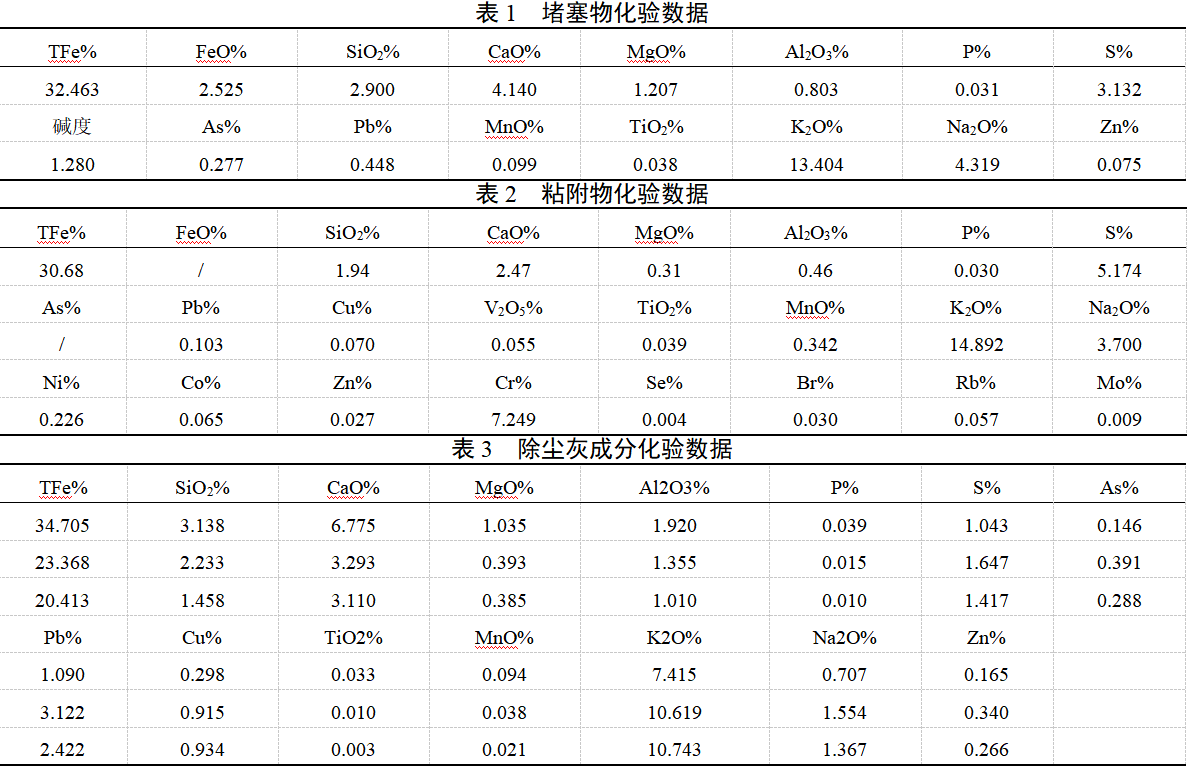

從化驗數(shù)據(jù)分析看，堵塞成分主要為堿金屬，高含量堿金屬主要存在于除塵灰當中?？梢姡龎m灰在混勻料中大量以游離狀態(tài)分布，即并未很好的成球粘附，表現(xiàn)為造球效果很差，從而影響料層透氣性，熱傳導不利。除塵灰作為廢物利用，對造球和小球增大不利。

3  水分配加對爐篦條堵塞的影響

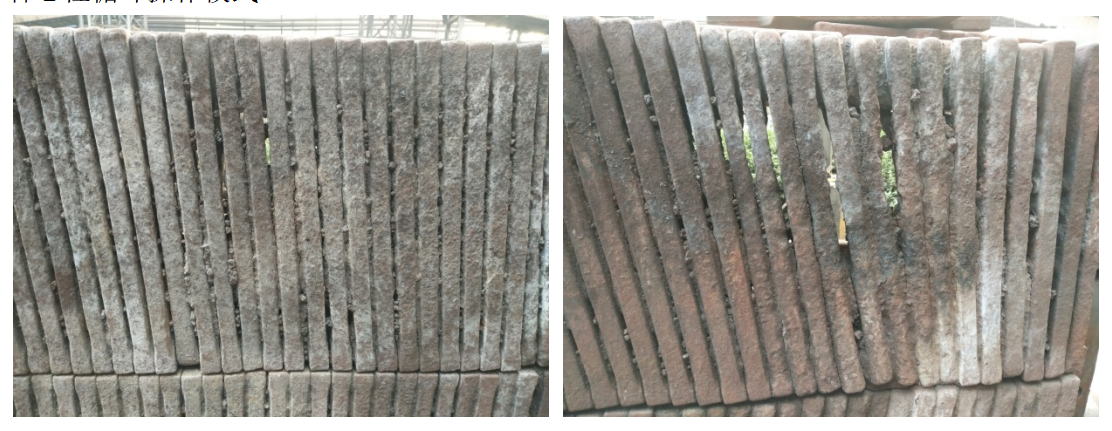

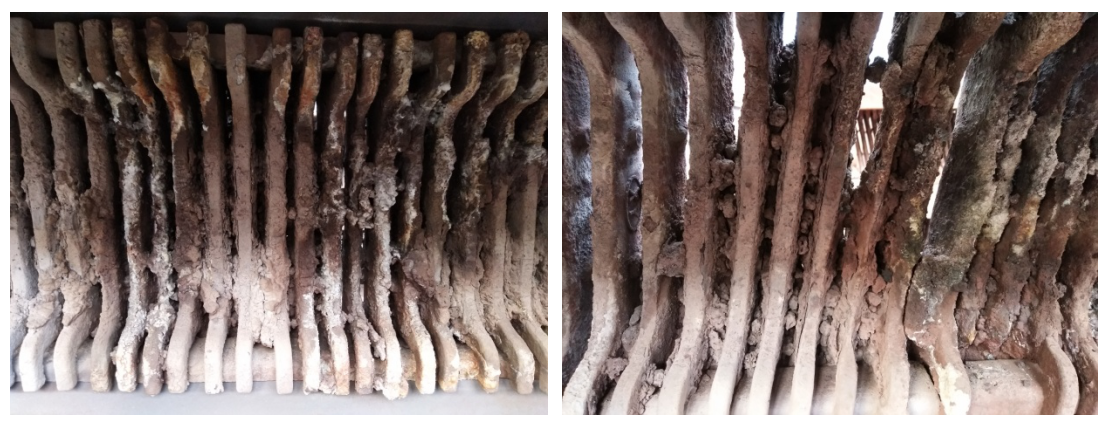

從燒結(jié)爐篦條堵塞情況和形態(tài)看，爐篦條堵塞主要是粘稠物滯留形成的。經(jīng)過長時間的積累最終導致爐篦條堵死，不透氣，燒結(jié)過程難以進行。從燒結(jié)過程“五帶”分布，過濕帶分布于燒結(jié)過程的最下層，是粘稠物形成的主要階段，當混勻加水過量會導致過濕層的延長，未成球的細粒度粉與水混勻形成粘稠物，在抽風壓力下向下部移動，最終在爐篦條滯留。滯留物經(jīng)高溫烘干結(jié)塊形成強粘結(jié)物，粘附于爐條上，導致爐條增大粗糙，縫隙變小，直至堵塞。

4  燒結(jié)過程控制對爐篦條堵塞的影響

燒結(jié)過程終點控制較后是影響爐篦條堵塞的重要原因。終點控制較后，過濕層未能烘干燒結(jié)，導致粘附，長期積累堵塞爐篦條。同時，終點控制較后，會導致廢氣溫度長期處于偏低運行狀態(tài)，煙道水汽含量增加，進入除塵器導致除塵器下部結(jié)塊，對卸灰系統(tǒng)帶來影響，增加除塵器壓力，這是一種惡性循環(huán)操作模式。

5  爐篦條設計規(guī)格對堵塞的影響

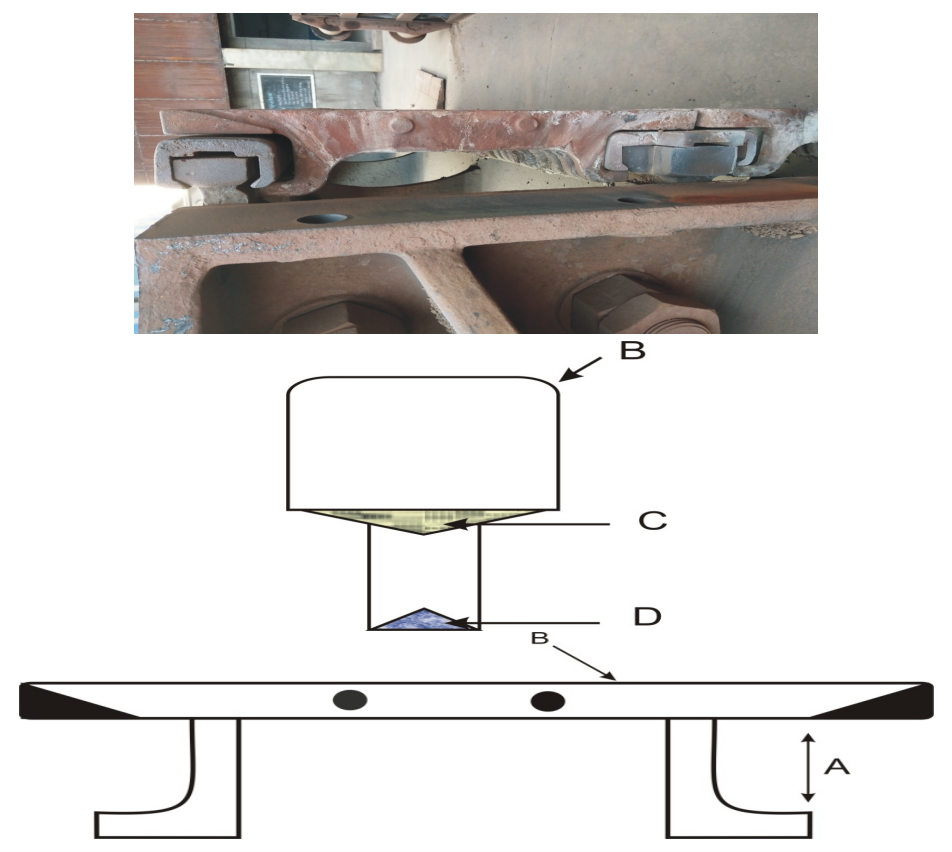

很多燒結(jié)企業(yè)因為爐篦條的燒損問題，想盡了各種辦法解決爐篦條燒損脫落，但也帶來了堵塞這一新問題，主要原因是爐條活動受限導致。爐條設計過于緊密，活動間隙太小，燒結(jié)機在循環(huán)翻轉(zhuǎn)運轉(zhuǎn)過程中，爐條并沒有因翻轉(zhuǎn)和震動發(fā)生位置移動，縫隙內(nèi)的物料沒有掉落。適當增加A部分間距1cm左右，設計B部分為圓弧狀，設計C、D部分為三角狀或圓弧狀，這樣保證爐篦條可以上下左右正?；顒樱ㄟ^運動使得物料掉落，避免滯留。

6  鋪底料厚度對爐篦條堵塞的影響

燒結(jié)過程進行物料鋪底有返礦鋪底和塊礦鋪底兩種方式，物料鋪底主要有三個方面的作用。一是進行物料鋪底可以保護爐篦條，減少燒損，避免燒損過渡造成爐篦條和隔熱套脫落；二是避免物料與爐篦條直接接觸，造成爐篦條堵塞，影響燒結(jié)過程正常進行；三是阻礙混合料細粒物在抽風負壓下直接進入大煙道和除塵系統(tǒng)，減少物料消耗，降低除塵系統(tǒng)壓力。適當增加鋪底料厚度可以有效截留堵塞物料，避免爐篦條堵塞發(fā)生，影響生產(chǎn)正常進行。

7  結(jié)語

爐篦條堵塞主要是除塵灰造球制粒效果差，混合料水分控制偏高，燒結(jié)料水分配加偏高，燒結(jié)終點控制不合理，鋪底料厚度調(diào)整不適，爐篦條設計不合理活動受限等原因所致。燒結(jié)工藝改進是設備改進和工藝過程改進的綜合體現(xiàn)，只有這樣才能實現(xiàn)高產(chǎn)穩(wěn)產(chǎn)，延長設備的使用壽命。我們不能只從避免爐篦條燒損、脫落、補加，避免抽孔漏風，減少勞動強度等方面考慮。更要綜合考慮，改善燒結(jié)工藝，延長設備使用壽命。針對以上爐篦條堵塞問題，我們可以從改善燒結(jié)原料采購計劃，對除塵灰進行預處理再配加措施，合理控制燒結(jié)料水分和過程操作，試驗使用新式爐篦條，為燒結(jié)產(chǎn)能釋放提供支持。

8  參考文獻

[1] 郭玉華. 燒結(jié)除塵灰資源化利用新進展[J]. 燒結(jié)球團，2014年2月.

[2] 李強,元玉輝,查麗萍. 解決燒結(jié)機蓖條糊堵問題的實踐[J]. 燒結(jié)球團，2008年3月.
