摘  要  溜槽檢修門位于高爐煤氣封罩，用于更換布料溜槽。針對以往高爐爐頂溜槽檢修門在高爐生產中出現的設備變形、煤氣泄漏、檢修不方便等問題，通過優化設備壁厚、改變密封型式和螺栓孔型式等設計，解決了這些問題，取得了很好的效果。

關鍵詞  溜槽  優化

Steel Rizhao Iron and Steel Plant 5100m3 blast furnace roof Optimization Design of Chute Access Door

GERongxiao  CHEN Bingting  LIUYang  LIQingyang  ZHAOShuang  WANGXiaofeng

（SHANDONG PROVINCE METALLURGICAL ENGINEERING CO.,LTD）

AbstractAiming at the problems of equipment deformation, gas leakage and inconvenient maintenance during the production of the overhaul door of the blast furnace top chute, these problems are solved by optimizing the equipment wall thickness, changing the design of seal type and bolt hole type, effect.

Key wordsChuteoptimized

1  前言

山鋼日照公司煉鐵廠5100m3高爐溜槽檢修門是更換布料溜槽的重要設備，針對爐頂溜槽檢修門在使用的過程中存在的一些不足，對比各種設計存在的優缺點，大膽創新，爐頂溜槽檢修門位于高爐煤氣封罩段，用于更換布料溜槽，面積大，工況惡劣，安裝使用過程中很容易變形，發生煤氣泄漏事故；為在在檢修的過程當中能夠順利的開啟，對設計制作安裝的要求很高。為保證高爐長壽穩定運行，對溜槽定期檢修就顯得至關重要，溜槽檢修門的質量是保證順利完成檢修任務的必要條件。

2  溜槽檢修門概況

爐頂溜槽檢修門位于高爐煤氣封罩段，主要由門框、門蓋、上下法蘭和墊片組成，門框焊接在煤氣封罩上，門框和門蓋通過上下法蘭由螺栓固定連接在一起，煤氣封罩開孔3780mmx1940mm，上下法蘭平面面積4542x2220/3858x1610，法蘭之間有密封墊片。正常工作溫度150℃~250℃，最高工作溫度550℃，滿足多次檢修開啟應用，并設置φ600的人孔；按長壽型高爐設計考慮。

3  設備的主要特點

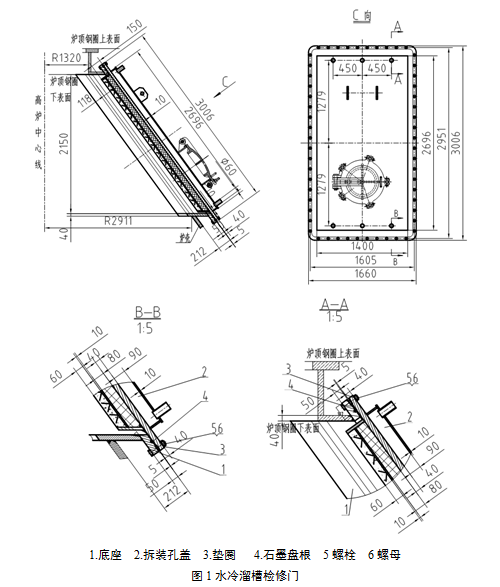

流槽檢修門分有水冷和無水冷兩種形式。爐頂處煤氣溫度高，工況惡劣，耐材材質不過關以及容易脫落，會造成溜槽檢修門變形嚴重，影響使用，為了解決這個問題，溜槽檢修門采用水冷形式，但是這樣會造成溜槽檢修門結構復雜，使用不方便，同時還有安全隱患。見圖1。

隨著操作水平和耐材質量的提高，無水冷溜槽檢修門逐步的在大型高爐上推廣應用。山鋼日照鋼鐵廠1#5100m3高爐定位為大型長壽高爐，設計選用無水冷形式溜槽檢修門。

4溜槽檢修門制作標準和要求

無水冷形式溜槽檢修門的標準主要包括下面：

（1）材質化學成分及機械性能檢驗要求；

（2）尺寸公差、形位公差和其它尺寸要求；

（3）安裝螺栓孔中心距偏差；

（4）焊接要求，重要焊縫要求探傷；

（5）安裝順序。

5  上下法蘭連接螺栓強度計算

山鋼日照公司煉鐵廠5100m3高爐爐頂壓力設計參數為0.28MPa，最大為0.3MPa，按最大壓力和法蘭最大面積計算，溜槽檢修門受到的壓力為G=3024972N，門框和門蓋通過74個M42螺栓連接，載荷固定在煤氣封罩上，單個螺栓載荷G1=3024972/74=40878N。

預選螺栓按Q235號鋼材質，σs=235 N/mm2，【σ】=σs/Sa

式中：σs-屈服極限，N/mm2；

【σ】-許用應力，N/mm2；

Sa-連接螺栓的安全因數，2.5~5

那么【σ】=47~94 N/mm2。

螺栓螺紋部分設計公式d1≥【4F/（π【σ】）】1/2=（4*40878/（3.14*47））1/2=33.3mm，設計選用d1=38mm，選擇M42螺紋。

驗證：σ=G總/F，N/mm2

式中，F(xiàn)-所有螺栓危險剖面的面積nπd12/4，n是螺栓數量。

σ=3024972/（74x3.14x382/4）=36.1 N/mm2≤【σ】

經計算螺栓聯結強度安全可靠。

6  安裝使用中存在的問題及優化設計

6.1  以前的設計在安裝使用過程中，爐頂溜槽檢修門主要存在以下問題

(1) 安裝焊接時容易變形，使得后續安裝困難；使用過程中變形嚴重，造成密封不嚴，煤氣泄露；

(2) 安裝時由于門框和頂圈距離偏小，螺栓安裝不方便；

(3) 安裝時，特別是返修后安裝時，盤根安裝困難。

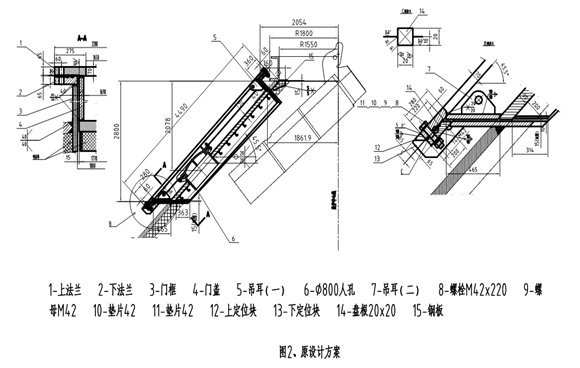

開始設計見圖2。

6.2  針對存在問題，進行如下優化設計

（1）增加部件壁厚，特別是上下法蘭壁厚；

（2）將密封盤根改為金屬包覆式墊片；

（3）法蘭螺栓孔部分設計為開孔式；

（4）門蓋設計有加強板，門框和下法蘭與爐殼之間添加加強板。

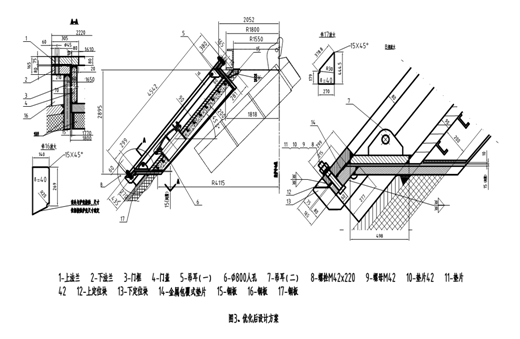

優化后設計見圖3。

7  結語

山鋼日照公司煉鐵廠1#5100m3高爐溜槽檢修門已經安裝完畢，安裝過程順利，高爐已投入使用，使用過程中冷卻效果良好，形變小，為以后這方面的設計進行優化提供了經驗。

8  參考文獻

[1]煉鐵工藝計算手冊[M],鞍鋼煉鐵廠，編北京：冶金工業出版社，1973，74-108.

[2]張福明.黨玉華.我國大型高爐長壽技術發展現狀[J].鋼鐵，2004,5（10）：75-78.

[3]賈艷.李文興.高爐連體基礎知識[M]，北京：冶金工業出版社，2005.3，178-235.

[4]李馬可.日本高爐冶煉技術的發展，煉鐵文集，1984.23.

[5]宋木森.鄒祖橋.于仲杰.我國高爐耐火材料發展現狀[M],湖北：武漢鋼鐵集團公司技術中心，2005，15（9）：7-12.

[6]（荷）R.var.高爐爐缸的安全和長壽管理[J].2003，6(10)：34-38.

[7]S. Tamura et al: Am. Ceram. Soc. Bull, 1986, 65, 1065-1072.

[8]徐國濤.馬道貴.杜鶴桂.高爐耐火材料的致密結構與性能問題分析[J]，技術簡報2003，7(9)：13-14.

[9]Equipment and Manufacture of Modern Blast Furnace China Metallurgical Equipment the Metallurgical Industry 1996.

[10]R.V.Williams.Controland Analysis in Iron and Steelmaking,Eutterworth Soientific Itd(D):1983(4),24-25.
