摘  要  AOD精煉爐余熱回收系統充分利用冶煉產生的高溫廢氣，通過雙壓余熱鍋爐合理設計最大限度地生產蒸汽，用于汽輪機透平做功，驅動布袋除塵系統引風機工作，從而達到節能降耗、并為后續除塵系統安全運行提供保障的目的。

關鍵詞  AOD精煉爐  煙氣  余熱回收

1  前言

節能降耗與余熱利用不僅是當今世界共同關注的熱點，也是我國高度重視的政治與經濟任務[1]，為積極響應國家“十三五”期間對資源高效利用，環境保護，科技創新的要求，北海誠德金屬壓延有限公司依據集團整體規劃，北海誠德金屬壓延精煉分廠一期工程2015年6月新建2臺90噸AOD精煉爐余熱回收系統。

AOD精煉爐爐氣一般采用完全燃燒方式，冶煉時產生的含CO的煙氣在爐口和吸入的空氣混合燃燒后，產生的煙氣溫度～1450℃，完全燃燒后的精煉爐煙氣具有溫度高，煙溫波動大，含塵量高，粉塵在煙氣的降溫降速過程中也存在沉積。對于上述冶煉過程中產生的高溫煙氣，過去比較普遍的做法是采用水冷煙道對高溫煙氣進行降溫，通過設置的一套循環水冷卻系統（循環冷卻水采用空冷）將高溫煙氣降低到250℃左右送入后續的布袋除塵器，以滿足除塵器的運行要求。但是采用循環水冷卻的辦法，高溫煙氣的余熱沒有得到充分利用，浪費了大量的高溫余熱資源，而且還消耗了水資源和電力。通過對AOD精煉爐高溫煙氣余熱回收利用，有效降低系統排煙溫度，控制熱污染，確保后續布袋除塵器運行安全及煉鋼系統的穩定運行；同時產生一定溫度、壓力的飽和蒸汽，驅動汽輪機等，可有效降低煉鋼精煉工序的生產成本，提升企業鋼鐵產品的價格競爭優勢，改變了以往除塵系統“光花錢沒效益”的觀點，為典型的節能減排項目，具有十分顯著的社會效益。

2  工藝流程和主要設備

高溫廢氣（廢氣成分見表1）經爐口汽化煙道進入雙壓余熱鍋爐，到達余熱鍋爐的廢氣平均溫度正常為630℃（最高900℃），經五級中壓蒸發器、一級低壓蒸發器換熱后廢氣溫度降低到250℃以下，然后通過增壓風機送入后續袋式除塵器系統。雙壓余熱鍋爐產生兩種不同壓力的飽和蒸汽，其中中壓蒸發器產生的2.4MPa飽和蒸汽送入蓄熱器，經蓄熱、降壓后產生穩定連續的1.0MPa、184℃、15t/h（單套）的飽和蒸汽進入分汽缸，然后送入汽輪機主蒸汽管，經汽水分離進入汽輪機驅動引風機工作，做功后蒸汽冷凝回到除氧器。低壓蒸發器產生的0.3MPa、143℃、3t/h（單套）飽和蒸汽供系統自身熱力除氧用，多余部分排空。

2.1  煙氣流程

高溫廢氣經鍋爐汽化煙道、五級中壓蒸發器、一級低壓蒸發器產生兩種不同壓力的飽和蒸汽后降溫至250℃，再通過增壓風機送入后續袋式除塵器，達到排放標準的煙氣通過除塵風機后排放到大氣中。煙氣為U型流程，當鍋爐進口溫度＞900℃時，控制室顯示、報警?？紤]到AOD精煉爐煙氣含塵量較大，為避免換熱器系統積灰，在鍋爐本體側設有激波吹灰器，鍋爐底部設有灰斗和卸灰閥，可定期人工清灰、卸灰。

2.2  水汽系統流程

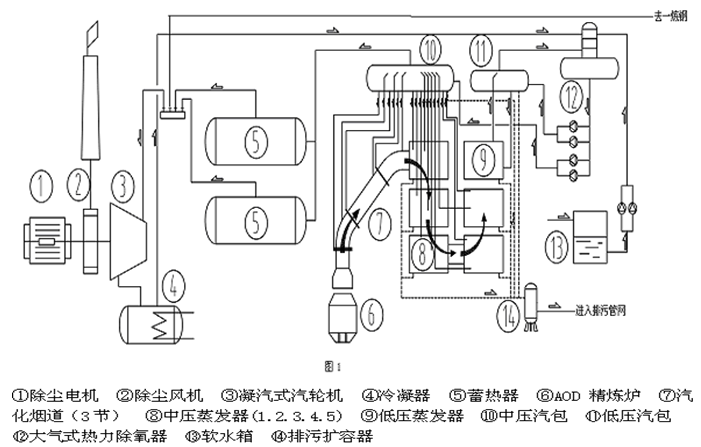

水汽系統設有集中式泵房（2套鍋爐共用），自界區外來軟水進入軟水箱，然后由設置的2臺軟水泵（1用1備）送入熱力除氧器除氧；除氧后的除氧水分成兩路，其中一路通過設置的4臺低壓給水泵（2用2備）送入2臺低壓汽包；另一路通過設置的4臺中壓給水泵（2用2備）送入2臺中壓汽包；蓄熱器的補水通過備用1#鍋爐中壓給水泵供給。汽化煙道、蒸發器與汽包之間通過上升、下降管實現汽水自然循環，中壓汽包產生的2.4MPa飽和蒸汽，經蓄熱器蓄熱、穩壓至1.0MPa后送至分汽缸，然后由汽輪機主蒸汽管經汽水分離進入汽輪機驅動引風機工作，做功后蒸汽冷凝打回到除氧器；低壓汽包產生的0.3Mpa飽和蒸汽送入熱力除氧器用作除氧，多余部分自動排空或進入低壓管網。熱力除氧器用蒸汽從低壓飽和蒸汽總管引出，作為一次蒸汽送入除氧器除氧頭。另自低壓蒸汽總管引出2根支管，分別送至除氧器水箱，作為二次蒸汽及輔助加熱蒸汽。（見圖1）

2.3  其他輔助設備

系統還配置了排污系統、取樣系統、放空、放凈系統及加藥裝置。自動控制系統采用SIEMENS的PLC作為控制器，研華牌工業計算機作為人機界面。凝汽式汽輪機還配備T505系統。

3  運行效果和經濟收益

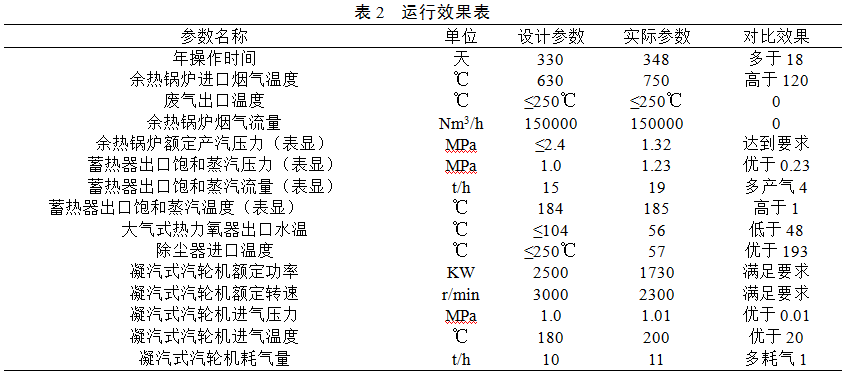

3.1  運行效果（單套，304工況下，見表2）

3.2  經濟效益（見表3）

基礎投資:4500萬元。

設計運行時間：10年。

每小時平均投資：539元。

每小時平均鋼產量：115噸

指導意義：為馬上開始建設3號爐和一煉鋼一期產能改造以及以后集團改擴建相關項目奠定了現實依據基礎。

4  存在不足和改進措施

4.1  存在不足

（1）正常冶煉條件下，產氣量（38t/h）大于用氣量(26 t/h),排空時間較長，噪聲較大(已安裝排空消聲器)，浪費水資源。汽輪機疏水排放到界區以外。

（2）中壓汽包補水時段出口煙氣平均溫度≥225℃，此時段余熱仍可以回收利用。

（3）余熱鍋爐系統排污量占補水量8%，余熱鍋爐維修、檢修時須將水排空，進入排污管網。

4.2  改進措施

（1）按照實際蒸汽流量加裝汽輪機（3號爐和一煉鋼產能改造）；設置消聲冷凝室，將排空、疏水裝置末端引入，冷凝后水打回熱力除氧器，消除噪聲污染，形成封閉水循環。

（2）低壓蒸發器上端安裝中壓給水省煤器。抬高給水溫度，減少排煙熱損失，提高鍋爐熱效率[2]。管內走水，管外流煙氣，煙氣側應采用翅片 [3] 。

（3）鍋爐系統排污、排水可以為水泵房濁環補水，提高水資源利用率。

5  結語

高效回收利用余熱余能資源是未來鋼鐵工業節能的潛力所在[4] ，本實踐證明北海誠德金屬壓延精煉分廠AOD精煉爐余熱回收系統取得了良好的經濟效益和環保效益。投運以來，安全穩定，達到預期效果，操作使用、維護、維修簡便，成本低廉，為以后集團擴建和產能改造提供了現實依據。達到了國內不銹鋼冶煉企業余熱回收利用先進水平，完成了噸鋼能耗指標不斷下降，節能降耗成效顯著[5]的總體目標。

6  參考文獻

[1]王紹文，楊景玲，賈勃.冶金工業節能與余熱利用[M].北京：冶金工業出版社，2010.前言.

[2]沈貞珉，邢磊.司爐讀本[M].北京:中國勞動社會出版社，2008.29.

[3]劉紀福.余熱回收的原理與設計[M].哈爾濱：哈爾濱工業大學出版社，2016.35.

[4]王紹文，楊景玲，賈勃.冶金工業節能與余熱利用[M].北京：冶金工業出版社，2010.15.

[5]王紹文，楊景玲，賈勃.冶金工業節能與余熱利用[M].北京：冶金工業出版社，2010.14.
