摘  要  玉鋼3#高爐投產以來，熱風爐送風溫度從初期1130℃逐漸提升到1210℃，隨著高爐冶煉強度的不斷提高，富氧率上升，送風系統1#、2#熱風爐三岔口、1#、3#熱風爐熱風支管出口等部位相繼出現溫度上升過高，達到300℃以上，甚至鐵皮發紅等情況，高爐通過制定點巡檢制度加強監測，采取外部通風冷卻，適當降低送風溫度，計劃檢修開孔澆筑、灌漿等措施進行處理，維持風溫1180℃正常生產，效果顯著。

關鍵詞  熱風爐   局部溫度過高  開孔  澆筑  灌漿

1  前言

玉鋼煉鐵廠3#高爐于2011年5月28日開爐投產，設計爐容1080m3，配套3座卡魯金頂燃式熱風爐，廢氣溫度最高可達到450℃，采用兩燒一送的送風方式，拱頂溫度最高可達到1350℃，設計送風溫度可達到1250℃。熱風爐承擔著給高爐送熱風的主要任務，其實質是一個熱交換器。熱風爐多以高爐煤氣為燃料，高爐煤氣和助燃空氣燃燒產生高溫?zé)煔猓訜岣褡哟u進行蓄熱。熱風爐蓄熱室的耐火材料在高溫、高壓下工作，并且經受溫度和壓力的周期性變化，其質量和壽命是熱風爐達到高風溫和長壽命的關鍵所在。送風管道又是連接高爐和熱風爐的關鍵設備，高爐大型化對熱風爐的長壽命和高風溫提出了更高的要求（熱風爐設計壽命為大于25年，年平均風溫大于1200℃），但熱風爐送風管道的低壽命卻嚴重制約了熱風爐的長壽命，有的熱風爐支管、拱頂聯絡管在開爐不久管殼溫度即高于200℃，3～4年左右被迫停爐檢修。熱風爐管網系統包含熱風主管、高爐圍管、送風支管、波紋管等傳送熱風的管道系統。冶煉工藝要求熱風爐提供越來越高的風溫，造成熱風爐管網系統耐材內襯損毀逐漸加劇。在生產過程中，常常因為管網工作襯磚漏氣、垮塌等原因?qū)е聽t殼發紅、吹裂甚至發生爆炸，使高爐不得不頻繁休風，影響了高爐生產，甚至造成了重大的安全事故。采用不定形耐材如灌漿、澆注等方式利用高爐短休風時間，熱態下在線對管網內襯進行維護性恢復是目前采用較多的方法。

2  3#高爐熱風爐送風系統現狀

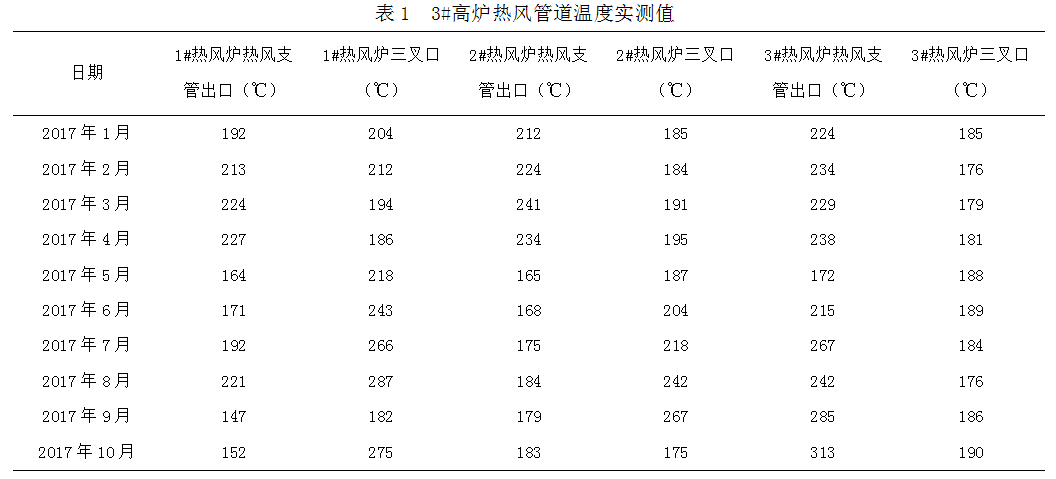

2.1  2017年2月以來，3#高爐熱風管道局部溫度呈上升趨勢如表1所示：

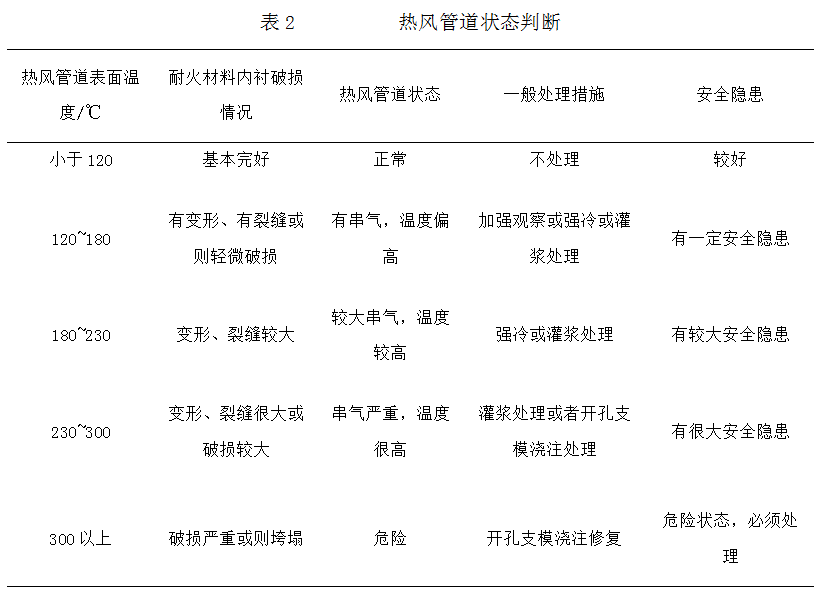

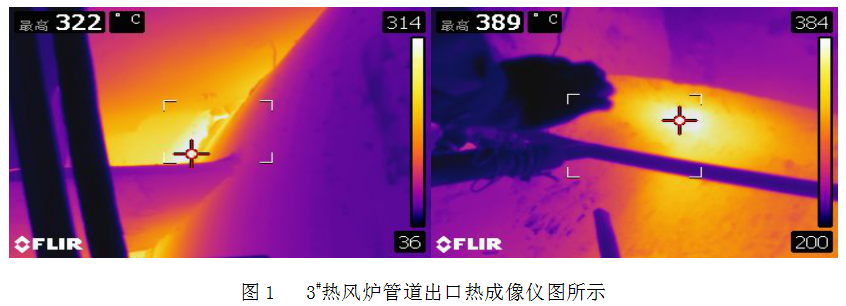

通過手動紅外測溫儀測量發現，溫度升高區域主要集中在熱風爐三叉口和熱風爐熱風支管出口，其中1#熱風爐三岔口和3#熱風爐熱風支管出口溫度升高較為明顯，1#熱風爐三叉口最高時達到322℃，3#熱風爐熱風支管出口溫度最高時達到389℃。根據熱風管道溫度判斷（表2），結合高爐出現風口卡磚（經相關人員取樣分析得出，含有硅磚成分，判斷為熱風管道跨磚所致）等現象，判斷3#熱風爐熱風管道局部溫度升高是由于耐材產生縫隙竄氣及部分耐材脫落所致。

2.2  熱風管道內襯產生縫隙的原因有以下幾點：

（1）熱風管道的紅柱石高鋁磚、保溫高鋁磚在1200℃高溫下出現收縮下沉形成縫隙。

（2）由于熱風管道砌筑時，砌筑質量問題造成縫隙偏大。

（3）高爐生產后，各種耐火材料由于環境因素，會出現收縮和膨脹，耐火材料之間，耐火材料與熱風管道間會出現縫隙，致使高溫氣體的竄流。

3   加強管道溫度監測，制定預防措施及應急預案

3.1  通過溫度測量，大于200℃，采取壓縮空氣、氮氣進行外部通風冷卻。

3.2  標定管道測量點，加強管道溫度監測。

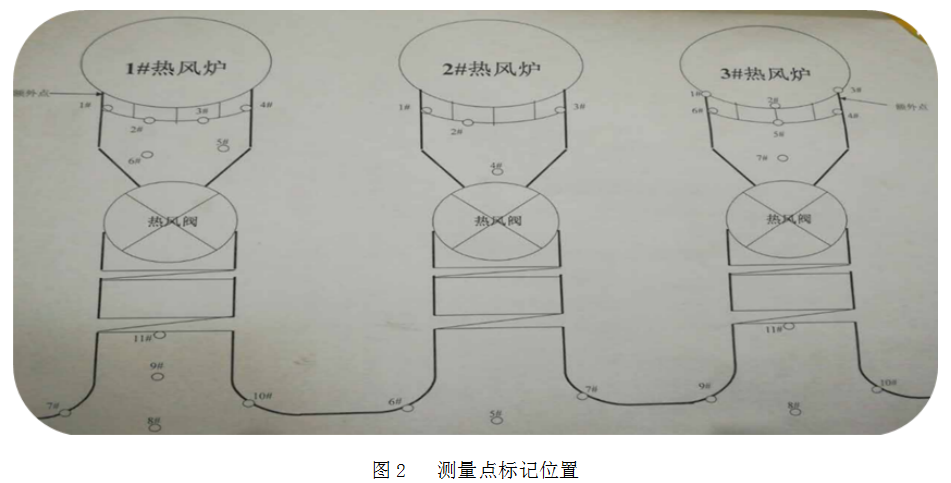

根據3#熱風爐熱風管道溫度升高的生產實際情況， 根據每座熱風爐送風系統溫度變化的特點，煉鐵廠對每座熱風爐管道高溫薄弱區域進行重點監護：1#熱風爐送風系統設立11個測溫區域，2#熱風爐送風系統設立7個測溫區域，3#熱風爐送風系統設立11個測溫區域進行每個班重點跟蹤測量，其余區域進行巡檢測量如圖2所示：

3.3  制定點巡檢制度

（1）中控大組當班期間按車間班組制定的點巡檢制度，每小時對車間班組標定的測溫點，按照標準時間進行重點關注測量，其余管道進行巡檢測量，并認真做好記錄及時跟蹤溫度變化情況。

（2）中控大組長早班安排專職人員對巡檢記錄進行檢查核對，并現場進行檢測跟蹤對比。

（3）當班期間點巡檢制度由工長負責監督執行落實。

3.4  預防措施及應急預案

（1）當班操作工檢測發現熱風爐送風管道溫度高于200℃，外部必須及時用壓縮空氣、氮氣進行降溫冷卻，并對高溫測溫點范圍進行重點標注，跟蹤監測記錄。

（2）如果熱風爐送風管道溫度在250℃~300℃時，必須增加壓縮空氣量及增加氮氣及軸流風機進行冷卻，并及時報告值班室作下一步處理。

（3）如果熱風爐管道發紅變形或焊縫漏風，則馬上與值班室聯系進行快速換爐，必要時停氧，減風處理，同時按安全生產管理匯報制度進行匯報。

（4）一旦發生熱風爐管道燒穿事故，熱風爐操作工立即換爐，現場人員必須立即離開熱風爐進入安全區域，值班室工長在無法及時判斷事故狀況的時候，必須立即停氧，減風改常壓操作，再檢查事故狀態及匯報；如果判斷事故有擴大跡象時，值班室工長可按緊急休風處理后再匯報。

（5）中控操作工及高爐點檢員對熱風爐進行點巡檢及處理設備故障時，必須與值班室聯系簽字確認，戴好安全防護用品做好監護后才能進行作業，點巡檢及處理設備完成后，報告值班室后立即離開現場，嚴禁在煤氣區域和高溫區域長時間停留。

4  計劃檢修時，進行開孔灌漿

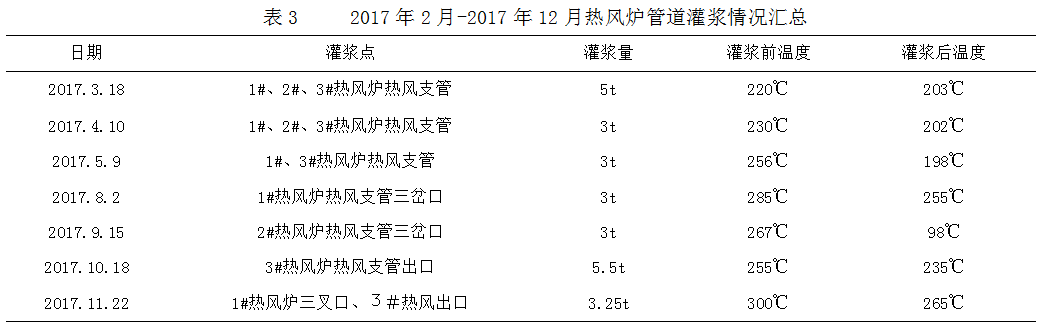

針對3#高爐熱風管道局部溫度升高的區域，3#高爐在2017年2月-2017年12月利用檢修時間對熱風爐管道測量出的大于200℃區域進行了灌漿處理。下面是玉鋼煉鐵廠至2017年以來計劃檢修針對熱風爐局部溫度較高的地方開孔灌漿情況處理如圖所示：

通過多次灌漿及澆注1#、2#熱風爐支管以及熱風圍管溫度得到有效控制，但3#熱風爐支管處理效果并不理想，特別是進入2017年四季度以來，隨著高爐強化冶煉不斷提高，3#熱風爐管道出口出現局部發紅漏風現象；在2017年11月20日至11月22間，利用高爐計劃檢修機會再次對3#熱風爐熱風管道溫度高發紅的部位和1#熱風爐三叉口進行了局部開孔檢查及灌漿處理，效果均不理想。尤其是進入2018年1月以來，3#熱風爐4#、6#點溫度持續高（紅外測量350℃~400℃），焊接點漏風，并出現發紅情況（燜爐排壓后紅外測量515℃）。為保證高爐生產安全，經公司研究決定，于2018年1月23~26日利用計劃檢修對3#熱風爐出口及1#熱風爐三叉口進行開孔澆注處理。

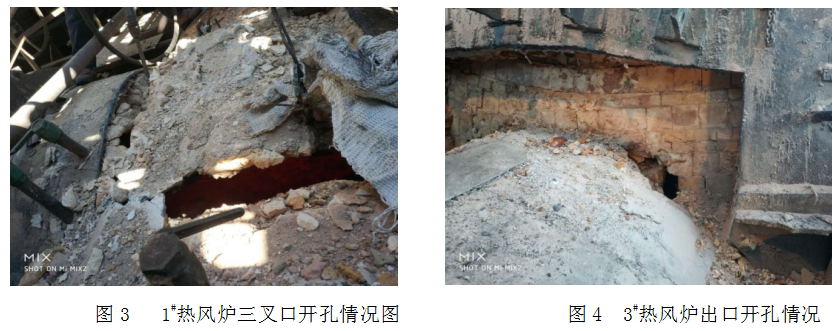

5  針對3#熱風爐出口及1#熱風爐三叉口溫度異常進行開孔澆筑

（1）做好前期準備工作和安全防護工作，搭建安全施工平臺，備好隔熱服，以及各種施工工具及為保證施工進度，休風前對3#熱風進行涼爐（拱頂溫度＜900℃）。

（2）根據紅外測溫對溫度大于250℃圈定開孔范圍，確定開孔位置畫線；用氣焊割開畫線位置；同時，對割出的鋼板進行坡口打磨，根據開蓋位置大小，留出灌漿用管頭，焊接打磨好灌漿管頭。

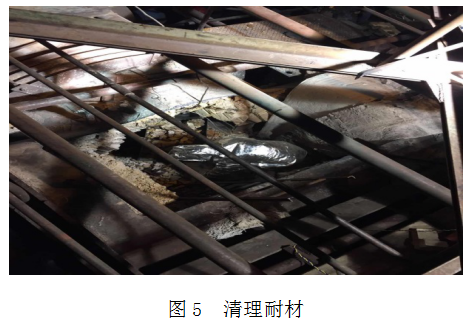

（3）清理所開管道內的垮磚及灌漿料。清理時由于管道溫度較高，必須穿戴好高溫隔熱服及保護用品；清理人員不準正面站在割開的管道周圍，防止垮塌造成燒傷事故；要有專人對清理人員進行安全監護，發現危險及時制止撤離到安全區域。

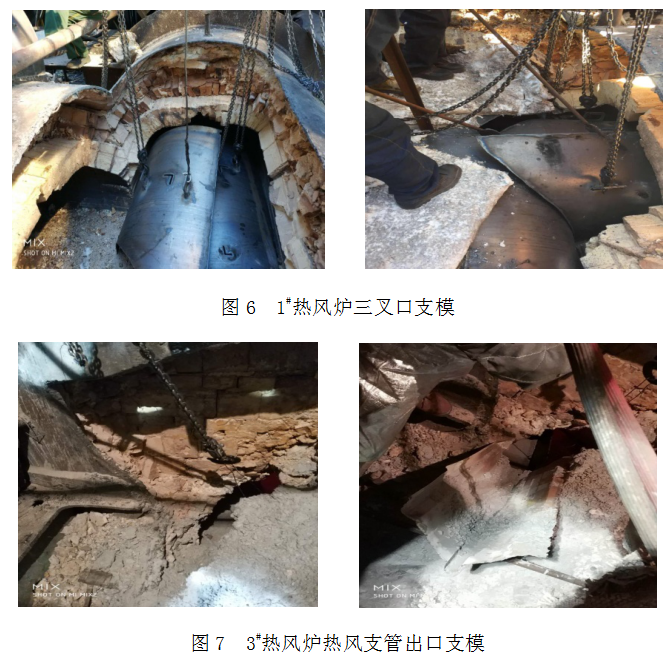

（4）確定量好所支模尺寸，下料后分塊進行吊裝支模，每塊模支好后固定、焊穩，管道內所有模支架完畢后，確保焊點牢固可靠；支模完畢后，對漏點間隙用格熱棉或有水炮泥進行封堵堵漏，確認檢查無漏點，防止?jié)仓r漏料、竄高溫煤氣，影響澆筑質量。

（5）澆筑結束，待澆注料及灌漿料完全干燥成型后（6小時左右），對開孔處進行封蓋處理；蓋板焊接完畢后，進行灌漿封堵。

（6）換爐送風時，對熱風爐進行沖壓檢測，檢查焊縫是否有漏點，如有漏點標注好位置后，通知檢修工對漏點進行補焊， 確認沖壓后無泄漏，對該熱風爐正常送風操作。

（7）正常送風后，對送風20分鐘、及50分鐘必須對開方孔位置澆筑面，進行溫度測量跟蹤、并認真標記記錄清楚。

（8）跟蹤監測好溫度變化情況。

6  取得效果

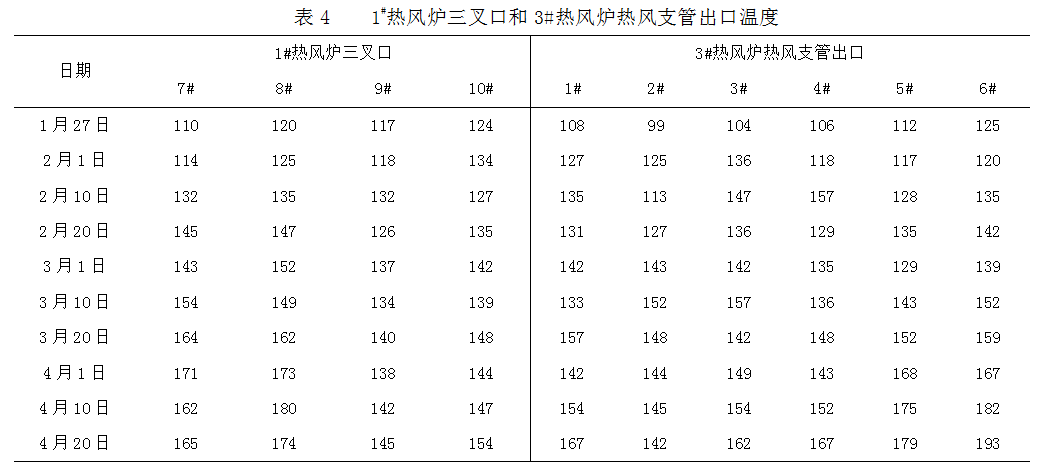

通過開孔澆筑，對耐材塌落區域修復后，2018年2月到4月跟蹤監測期間如表4所示，1#熱風爐三岔口和3#熱風爐熱風支管出口未在出現發紅現象，溫度穩定在150℃～200℃范圍內，維持風溫1180℃正常生產，效果顯著。其次，通過此次案例成功實施，給我們積累豐富的處理管道發紅的實踐經驗。

7  結語

玉鋼3#高爐熱風爐管道發紅處理過程中，通過制定合理點巡檢制度，預防措施及應急預案，及時發現管道溫度異常，采取措施得當，避免了事故的發生，將高爐損失降至最低。通過開孔灌漿澆注的集中處理方式爐熱風爐管道發紅現象基本消除，澆筑和灌漿部位溫度正常，高爐風溫穩定在1180℃，對高爐降低生產成本，節能降耗取得了重要作用。在今后的生產中將繼續加強對送風系統管道的維護，加強點巡檢對升高部位及時進行降溫處理，對于發紅部位利用檢修機會進行開孔灌漿處理，確保送風系統正常運行，為高爐的高產、低耗、長壽提供良好的基礎。

8  參考文獻

[1]  周傳典  《高爐煉鐵生產技術手冊》

[2]  王筱留  《高爐生產知識問答》

[3]  許秋慧、常建華、龔瑞娟《唐鋼煉鐵廠南區3200m3高爐熱風爐管道發紅處理實踐》
