摘  要  本文先后介紹了不銹鋼的發(fā)展過(guò)程以及我國(guó)不銹鋼的發(fā)展情況。然后介紹了不銹鋼的分類和特點(diǎn)，按照組織將不銹鋼分為奧氏體不銹鋼、馬氏體不銹鋼、鐵素體不銹鋼、雙相不銹鋼和沉淀感化不銹鋼，按照成分將不銹鋼分為400系、300系和200系不銹鋼。說(shuō)明了不銹鋼中鋁、錳、鈦、鈣、硅、錳、鈦和鉻合金元素的來(lái)源和作用。分別介紹了渣改性和鈣處理改性?shī)A雜物的方法，同時(shí)總結(jié)了鋁脫氧和硅錳脫氧不銹鋼夾雜物控制的關(guān)鍵技術(shù)。

關(guān)鍵詞  不銹鋼；夾雜物

1  不銹鋼的簡(jiǎn)介

不銹鋼是指在大氣、水、酸、堿和鹽等溶液或其他腐蝕介質(zhì)中具有一定化學(xué)穩(wěn)定性的鋼。通常為含有10%至30%鉻的FeCr合金鋼，有時(shí)還配合加入鎳、鉬、鋁、鈦、銅、硫、硒、磷和氮等元素。在氧化性環(huán)境中，不銹鋼表面會(huì)形成一層氧化鉻膜，這層氧化薄膜具有不溶解、能自行恢復(fù)和無(wú)氣孔的特點(diǎn)，從而使不銹鋼具備了良好的抗腐蝕性能。

二十世紀(jì)初，首先發(fā)現(xiàn)了鐵鉻合金具有優(yōu)良的耐腐蝕性。根據(jù)合金的鈍化現(xiàn)象，提出了鈍化理論，從而引起了人們的廣泛重視。[1]最早開(kāi)發(fā)出來(lái)的是相當(dāng)于現(xiàn)在AISI420不銹鋼的13Cr不銹鋼。[2]隨后開(kāi)發(fā)了相當(dāng)于現(xiàn)在SUS430不銹鋼[3]和18Cr-8Ni型不銹鋼[4]，并且實(shí)現(xiàn)了工業(yè)化生產(chǎn)。在研究開(kāi)發(fā)和工業(yè)化初期，由于不銹鋼的生成成本較高，主要用于軍事工業(yè)。二十世紀(jì)六十年代隨著VOD和AOD[5]的技術(shù)發(fā)明和工業(yè)化應(yīng)用，不銹鋼生產(chǎn)在提高質(zhì)量和降低成本等方面都有了飛速發(fā)展，世界不銹鋼產(chǎn)量從1950年的1萬(wàn)噸達(dá)到了2015年的4155萬(wàn)噸；同時(shí)不銹鋼品種從最初的13%Cr不銹鋼發(fā)展到現(xiàn)在的不同種類和不同級(jí)別的不銹鋼鋼種；不銹鋼目前已經(jīng)被廣泛應(yīng)用于在石油、化工、化肥、食品、醫(yī)療、國(guó)防、餐具等各個(gè)領(lǐng)域。

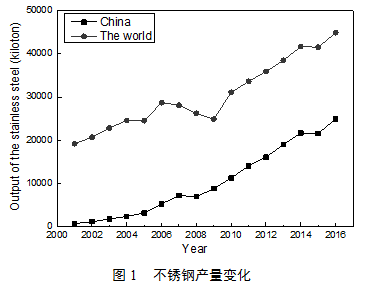

我國(guó)的不銹鋼生產(chǎn)已經(jīng)有了四十年的發(fā)展歷史，并在我國(guó)鋼鐵行業(yè)迅猛發(fā)展的大背景下取得了長(zhǎng)足的進(jìn)步。我國(guó)不銹鋼粗鋼產(chǎn)量已從2000年70萬(wàn)噸迅速地發(fā)展到了2015年的2494萬(wàn)噸，達(dá)到了世界不銹鋼粗鋼總產(chǎn)量的一半以上，如圖1所示。同時(shí)，鋼鐵生產(chǎn)的各種精煉和連鑄等技術(shù)已經(jīng)被廣泛和成熟地應(yīng)用到了不銹鋼生產(chǎn)中，但還存在產(chǎn)能過(guò)剩、質(zhì)量較差、技術(shù)研發(fā)能力不足等問(wèn)題。[6]

2  不銹鋼的分類

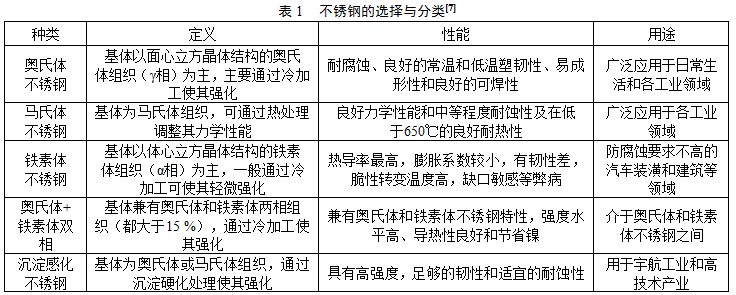

通常可以根據(jù)不銹鋼的組織不同，可以將不銹鋼分為奧氏體不銹鋼、馬氏體不銹鋼、鐵素體不銹鋼、雙相不銹鋼和沉淀感化不銹鋼，每種不銹鋼的性能不同，生產(chǎn)工藝不同，用途也就隨之不同，具體如表2[7]所示。

按照不銹鋼的成分分類可以分為[8]：（1）400系列不銹鋼（Cr系）：具有正常的磁特性，具有很強(qiáng)的抗高溫氧化能力，其物理特性和機(jī)械特性優(yōu)于碳鋼相比。主要包括409、410、420和430等鋼種。（2）300系列不銹鋼（Cr-Ni系）：不具有磁性，鍛特性能優(yōu)于400系列不銹鋼，因此具有很強(qiáng)的抗腐蝕性能，其材料特性受熱處理影響較小。主要包括301、302、303、304、309和430等鋼種。（3）200系列不銹鋼（Cr-Ni系）：奧氏體不銹鋼是在鉻鎳系奧氏體不銹鋼基礎(chǔ)上，往鋼中加入錳和（或）氮代替貴重金屬鎳元素而發(fā)展起來(lái)的，它的奧氏體元素，除錳之外還有氮，一般還有適量的鎳（4%~6%）。鋼中錳起穩(wěn)定奧氏體的作用。由于氮強(qiáng)烈的形成并穩(wěn)定奧氏體且起很好的固溶強(qiáng)化作用，提高了奧氏體不銹鋼強(qiáng)度，適宜在承受較重負(fù)荷而耐蝕性要求不太高的設(shè)備和部件上使用。主要包括201和202等鋼種。

3  不銹鋼中合金元素的來(lái)源和作用

（1）鋁：鋁是目前鋼鐵生產(chǎn)過(guò)程中最常用的脫氧劑之一。由于鋁是極強(qiáng)的脫氧元素，所以它常被用為終脫氧劑。[9]鋁脫氧鋼中很容易生成Al2O3和AlN。[10]小尺寸的Al2O3和AlN有時(shí)可以起到促進(jìn)形核和細(xì)化組織的作用，然而大尺寸的簇狀A(yù)l2O3會(huì)導(dǎo)致堵塞水口，影響鋼鐵生成的順行。因此，加入適量的脫氧劑既可以節(jié)約成本，又可以提高鋼質(zhì)量。

（2）鎂：鎂也是一種強(qiáng)脫氧劑，其熔點(diǎn)沸點(diǎn)低。鋼中鎂的來(lái)源主要主要有三種可能：合金中的鎂，渣中的MgO被還原進(jìn)入鋼液，以及耐火爐襯中的MgO被還原進(jìn)入鋼液。鎂、鋁與氧很容易形成高熔點(diǎn)高硬度的鎂鋁尖晶石夾雜物，嚴(yán)重影響產(chǎn)品質(zhì)量。[11]

（3）鈦：鈦是一些高級(jí)別鋼種中重要的合金元素。在不銹鋼中，鈦是鐵素體形成元素，在Fe-Cr 相圖中可使α+γ/α相界向低鉻方向移動(dòng)。[12]含鈦鐵素體不銹鋼一般均具有單一的純鐵素體組織；向鋼中加入Ti 可使鋼中鉻的碳、氮化物轉(zhuǎn)而形成Ti 的碳、氮化物并細(xì)化鐵素體不銹鋼的晶粒。鈦的氧化物可以誘導(dǎo)晶內(nèi)鐵素體形核，有細(xì)化組織、提高鋼材強(qiáng)度和韌性的效果[13]。同時(shí)，鈦對(duì)鎂鋁尖晶石夾雜物也有一定的改性為低熔夾雜物的作用。[14, 15]

（4）鈣：鈣的脫氧能力也很強(qiáng)，其熔沸點(diǎn)稍高于鎂元素，在煉鋼溫度下同樣很容易氣化。然而，由于Al2O3會(huì)導(dǎo)致堵塞水口，以及高硬度的MgAl2O4夾雜物對(duì)鋼材的危害，為了將Al2O3和MgAl2O4改性成低熔點(diǎn)的鈣鋁酸鹽（12CaO?7Al2O3和3CaO?Al2O3）夾雜物，通常會(huì)以喂入鈣線的形式向鋼中加入鈣，從而減小夾雜物的危害，保證生產(chǎn)順行。[16, 17]

（5）硅：硅是一種脫氧能力較強(qiáng)的元素，是鎮(zhèn)靜鋼必不可少的脫氧劑。單獨(dú)用硅脫氧時(shí)，很容易生成固態(tài)SiO2，不利于脫氧產(chǎn)物的上浮去除。當(dāng)Si含量達(dá)到1%左右時(shí)，氧含量可以降低到幾十個(gè)ppm，可見(jiàn)硅的脫氧能力不如Al和Ti。[18]

（6）錳：錳的脫氧能力較弱，但其為最常用的脫氧元素之一。因?yàn)殄i可以增強(qiáng)硅和鋁的脫氧能力，經(jīng)常與硅和鋁一起使用進(jìn)行復(fù)合脫氧；冶煉沸騰鋼時(shí)，錳是無(wú)可替代的脫氧元素，因?yàn)槠洳粫?huì)抑制碳氧反應(yīng)。用錳脫氧最低可使氧含量降到100ppm左右。[19]

（7）鉻：鉻是不銹鋼獲得不銹性和耐蝕性的最主要元素，不銹鋼在氧化性介質(zhì)中，鉻能使不銹鋼表面上迅速生成氧化鉻（例如Cr2O3）的鈍化膜，這層膜是非常致密和穩(wěn)定的，即使被破壞也能迅速修復(fù)。[20]一般說(shuō)來(lái)，隨鋼中鉻量增加，鐵素體不銹鋼的耐點(diǎn)蝕、耐縫隙腐蝕性能提高。然而，隨鐵素體不銹鋼中鉻量增加，鋼的耐應(yīng)力腐蝕性能下降。

4  不銹鋼中夾雜物的控制

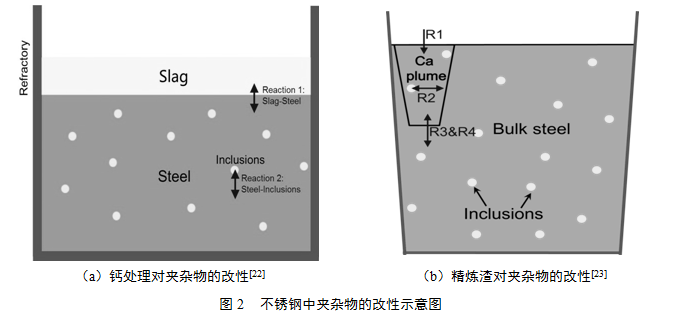

對(duì)于鋼中夾雜物的改性，主要有兩種方法。第一種為通過(guò)精煉過(guò)程渣鋼反應(yīng)對(duì)鋼中夾雜物進(jìn)行改性處理，如圖2（a）。Suito[21]認(rèn)為當(dāng)存在足夠充分的動(dòng)力學(xué)條件，即鋼液、精煉渣和夾雜物完全達(dá)到平衡時(shí)，鋼中的夾雜物的成分應(yīng)該與頂渣成分接近，說(shuō)明精煉渣對(duì)夾雜物的改性不可忽視。但是由于現(xiàn)場(chǎng)實(shí)際生產(chǎn)過(guò)程中，不能保證足夠長(zhǎng)時(shí)間的精煉時(shí)間和足夠充分的渣鋼傳質(zhì)反應(yīng)動(dòng)力學(xué)條件，很難保證將鋼中的大多數(shù)夾雜物改性。因此，還可以采用第二種鈣處理的方法，直接鈣線加入到鋼液當(dāng)中，由于鈣很活潑、氣化點(diǎn)低，可以迅速與鋼中的夾雜物直接反應(yīng)，達(dá)到改性的目的，如圖2（b）。

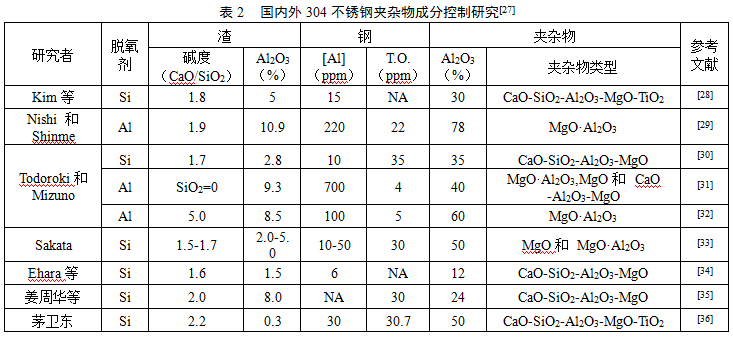

如表2所示，對(duì)于不銹鋼的控制主要存在兩種不同的觀點(diǎn)[24]，第一種就是用鋁脫氧，通過(guò)鋁的極強(qiáng)的脫氧能力，很容易將不銹鋼的總氧降低到一個(gè)很低的水平，這是為了盡可能的減少鋼中夾雜物的總量，然后再用鈣處理的方法，將剩余在鋼中沒(méi)有上浮的夾雜物鈣處理為液態(tài)鈣鋁酸鹽夾雜物，從而減小其對(duì)不銹鋼材的危害。[25]不銹鋼中夾雜物控制的第二種觀點(diǎn)就是用硅基脫氧，即通過(guò)向鋼中加入硅鐵、硅錳合金對(duì)鋼液進(jìn)行脫氧。由于硅的脫氧能力較弱，很難將鋼中的總氧降低到很低的水平，通常配合加入錳合金進(jìn)行復(fù)合脫氧。相對(duì)于鋁脫氧不銹鋼，經(jīng)過(guò)上浮長(zhǎng)大去除后鋼中夾雜物仍然存在較多的夾雜物，但是由于硅脫氧后產(chǎn)生的夾雜物具有一定變形能力，對(duì)鋼材性能的影響較小。[26]

5  結(jié)語(yǔ)

我國(guó)的不銹鋼生產(chǎn)取得了長(zhǎng)足的進(jìn)步，目前我國(guó)不銹鋼粗鋼總產(chǎn)量達(dá)到了世界不銹鋼粗鋼總產(chǎn)量的一半以上，鋼鐵生產(chǎn)的各種精煉和連鑄等技術(shù)已經(jīng)被廣泛和成熟地應(yīng)用到了不銹鋼生產(chǎn)中。不銹鋼冶煉過(guò)程中夾雜物的控制的兩種思路：第一種為用鋁脫氧將不銹鋼的總氧降低到一個(gè)很低的水平，然后再用鈣處理的方法，將剩余在鋼中沒(méi)有上浮的夾雜物鈣處理為液態(tài)鈣鋁酸鹽夾雜物，從而減小其對(duì)不銹鋼材的危害。第二種為用硅基脫氧，向鋼中加入硅鐵、硅錳合金對(duì)鋼液進(jìn)行脫氧，雖然鋼中夾雜物仍然存在較多的夾雜物，但是由于硅脫氧后產(chǎn)生的夾雜物具有一定變形能力，對(duì)鋼材性能的影響較小。目前，我國(guó)不銹鋼存在產(chǎn)能過(guò)剩、質(zhì)量較差、技術(shù)研發(fā)能力不足等問(wèn)題，需要廣大冶金工作者們不斷研究和探索。

6  參考文獻(xiàn)

[1]Marina Knyazeva, Michael Pohl. Duplex Steels: Part I: Genesis, Formation, Structure[J]. Metallography, Microstructure, and Analysis, 2013, 2（2）: 113-121.

[2]Harold M Cobb. The History of Stainless Steel[M]. ASM International, 2010.

[3]P. J. Cunat, J. Charles. Stainless Steel, from a Century to the Next[J]. Revue de Métallurgie, 2004, 101（11）: 971-986.

[4]楊建川. 不銹鋼的歷史、現(xiàn)狀和未來(lái)[J]. 南方鋼鐵, 1998, 8）: 17-24.

[5]Joseph Michael Saccomano, John Douglas Ellis Jr, Richard Jay Choulet, Frank Stuart Death, Nitrogen Control in Argon-Oxygen Refining of Molten Metal, 1973, US Patent 3754894.

[6]曾裕. 中國(guó)不銹鋼市場(chǎng)現(xiàn)狀、發(fā)展趨勢(shì)及對(duì)策[J]. 冶金經(jīng)濟(jì)與管理, 2006, 5）: 35-38.

[7]季文華. 不銹鋼的分類與選擇[J]. 科技信息, 2012, 04）: 455-445.

[8]L. Zhang. Transient fluid flow phenomena in continuous casting tundishes[J]. Iron & Steel Technology, 2010, 7（7）: 55-69.

[9]Wen Yang, Xinhua Wang, Lifeng Zhang, Wanjun Wang. Characteristics of Alumina-Based Inclusions in Low Carbon Al-killed Steel under No-Stirring Condition[J]. Steel Research International, 2013, 878-891.

[10]Min Kyu Paek, Jung Mock Jang, Hee Jun Kang, Jong Jin Pak. Reassessment of AlN（s）=Al+N Equilibration in Liquid Iron[J]. ISIJ International, 2013, 53（3）: 535-537.

[11]Okuyama Goro, Yamaguchi Koji, Takeuchi Syuji, Sorimachi Ken-ichi. Effect of Slag Composition on the Kinetics of Formation of Al2O3-MgO Inclusions in Aluminum Killed Ferritic Stainless Steel[J]. ISIJ International, 2000, 40（2）: 121-128.

[12]Jong Jin Pak, Jong Oh Jo, Sun In Kim, Wan Yi Kim, Tae In Chung, Seok Min Seo, Joo Hyun Park, Dong Sik Kim. Thermodynamics of Titanium and Oxygen Dissolved in Liquid Iron Equilibrated with Titanium Oxides[J]. ISIJ International, 2007, 47（1）: 16-24.

[13]Kohichi Yamamoto, Toshiei Hasegawa, Jin-ichi Takamura. Effect of Boron on Intra-Granular Ferrite Formation in Ti-Oxide Bearing Steels[J]. ISIJ International, 1996, 36（1）: 80-86.

[14]Ying Ren, Shusen Li, Lifeng Zhang, Shufeng Yang, Wen Yang. Fundamentals for the Formation of Mg-Al-Ti-O Compound Inclusions in Steel[A]. AISTech 2013 Iron and Steel Technology Conference and Exposition[C]. Pittsburg, PA, United states: Association for Iron and Steel Technology, 2013: 1159-1166.

[15]Ying Ren, Lifeng Zhang, Wen Yang, Haojian Duan. Formation and Thermodynamics of Mg-Al-Ti-O Complex Inclusions in Mg-Al-Ti-Deoxidized Steel[J]. Metallurgical and Materials Transactions B, 2014, 1-15.

[16]Wen Yang, Lifeng Zhang, Xinhua Wang, Ying Ren, Xuefeng Liu, Qinglin Shan. Characteristics of Inclusions in Low Carbon Al-Killed Steel during Ladle Furnace Refining and Calcium Treatment[J]. ISIJ International, 2013, 53（8）: 1401–1410.

[17]Ying Ren, Lifeng Zhang, Shusen Li, Wen Yang, Yi Wang. Formation Mechanism of CaO-CaS Inclusions in Pipeline Steels[A]. AISTech 2014 Iron and Steel Technology Conference and Exposition[C]. Pittsburg, PA, United states: Association for Iron and Steel Technology, 2014: 1607-1617.

[18]Joo Hyun Park, Youn Bae Kang. Effect of Ferrosilicon Addition on the Composition of Inclusions in 16Cr-14Ni-Si Stainless Steel Melts[J]. Metallurgical and Materials Transactions B, 2006, 5（37）: 791-797.

[19]V. Ya Dashevskii, A. M. Katsnelson, N. N . Makarova, K. V. Grigorovitch, V. I. Kashin. Deoxidation Equilibrium of Manganese and Silicon in Liquid Iron-Nickel Alloys[J]. ISIJ International, 2003, 43（10）: 1487-1494.

[20]Tsuneo Itoh, Tetsuya Nagasaka, Mitsutaka Hino. Equilibrium between Dissolved Chromium and Oxygen in Liquid High Chromium Alloyed Steel Saturated with Pure Cr2O3[J]. ISIJ International, 2000, 40（11）: 1051–1058.

[21]Hideaki Suito, Ryo Inoue. Thermodynamics on Control of Inclusions Composition in Ultraclean Steels[J]. ISIJ International, 1996, 36（5）: 528-536.

[22]L. Zhang, S. Taniguchi, K. Cai. Fluid flow and inclusion removal in continuous casting tundish[J]. Metallurgical and Materials Transactions B, 2000, 31（2）: 253-266.

[23]Ying Ren, Ying Zhang, Lifeng Zhang. A kinetic model for Ca treatment of Al-killed steels using FactSage macro processing[J]. Ironmaking & Steelmaking, 2016, 1-8.

[24]任英, 張立峰, 楊文. 不銹鋼中夾雜物控制綜述[J]. 煉鋼, 2014, 30（1）: 71-78.

[25]Joo Hyun Park, Sang Beom Lee, Dong Sik Kim. Inclusion Control of Ferritic Stainless Steel by Aluminum Deoxidation and Calcium Treatment[J]. Metallurgical and Materials Transactions B, 2005, 36（1）: 67-73.

[26]Jun Seok Park, Joo Hyun Park. Effect of Slag Composition on the Concentration of Al2O3 in the Inclusions in Si-Mn-killed Steel[J]. Metallurgical and Materials Transactions B, 2013, 45（3）: 953-960.

[27]Ying Ren, Lifeng Zhang, Wen Fang, Shijie Shao, Jun Yang, Weidong Mao. Effect of Slag Composition on Inclusions in Si-Deoxidized 18Cr-8Ni Stainless Steels[J]. Metallurgical and Materials Transactions B, 2016, 47（2）: 1024-1034.

[28]Jong Wan Kim, Sun Koo Kim, Dong Sik Kim, Yong Deuk Lee, Paekeun Yang. Formation Mechanism of Ca-Si-Al-Mg-Ti-O Inclusions in Type 304 Stainless Steel[J]. ISIJ International, 1996, 36（Supplement）: S140-S143.

[29]Takavuki Nishi, Kaoru Shinme. Formation of Spinel Inclusions in Molten Stainless Steel under Al Deoxidation with Slags[J]. Tetsu-to-Hagane, 1998, 84（12）: 837-843.

[30]Kenji Mizuno, Hidekazu Todoroki, M. Noda, T. Tohge. Effects of Al and Ca in Ferrosilicon Alloys for Deoxidation on Inclusion Composition in Type 304 Stainless Steel[J]. Iron and Steelmaker, 2001, 28（8）: 93-101.

[31]Hidekazu Todoroki, Kenji Mizuno. Variation of Inclusion Composition in 304 Stainless Steel Deoxidized with Aluminum[J]. Iron and Steelmaker, 2003, 30（3）: 60-67.

[32]Hidekazu Todoroki, Kenji Mizuno. Effect of Silica in Slag on Inclusion Compositions in 304 Stainless Steel Deoxidized with Aluminum[J]. ISIJ International, 2004, 44（8）: 1350-1357.

[33]Kimiaki Sakata. Technology for Production of Austenite Type Clean Stainless Steel[J]. ISIJ International, 2006, 46（12）: 1795-1799.

[34]Yasuhiro Ehara, Seiji Yokoyama, Masahiro Kawakami. Control of Formation of Spinel Inclusion in Type 304 Stainless Steel by Slag Composition[J]. Tetsu-To-Hagane, 2007, 93（7）: 475-482.

[35]Ying Zhuang, Zhouhua Jiang, Yang Li. Effect of Refining Slag's Basicity on Inclusions in Molten 304 Stainless Steel[J]. Journal of Northeastern University （Natural Science）, 2010, 31（10）: 1445-1448.

[36]茅衛(wèi)東. SUS304不銹鋼的拋光缺陷控制和改進(jìn)措施[J]. 上海金屬, 2011, 33（2）: 58-62.
