銘福鋼鐵有2座450m3高爐。在生產(chǎn)中堅持精料方針，通過采取低硅燒結(jié)、提高入爐品位、加強管理、強化操作等一系列措施，高爐各項生產(chǎn)指標達到較大的優(yōu)化，取得了良好的經(jīng)濟效益。

1  優(yōu)化前的狀況

高爐配備風(fēng)機為D1850離心風(fēng)機，富氧率只有1.5%，高爐爐料結(jié)構(gòu)為燒結(jié)+球團+塊礦=85%+13%+2%，入爐品位56%左右。高爐利用系數(shù)只有3.02t/m3.d，焦比461kg/t，煤比100kg/t左右，燃料比579kg/t，燃料消耗高，經(jīng)濟技術(shù)指標落后，生產(chǎn)效率低下。

2  指標優(yōu)化的方向和目標

為了扭轉(zhuǎn)被動、落后的局面，結(jié)合銘福鋼鐵的實際情況，改變能夠改變的，適應(yīng)不能改變的，樹立“以高爐為中心，以原料為條件，以設(shè)備為保證，以管理為手段”的管理思路，通過結(jié)構(gòu)優(yōu)化，提高入爐品位，杜絕劣質(zhì)礦入爐，嚴格工藝紀律，強化高爐操作，提風(fēng)溫，降爐溫，提煤比，降焦比，實現(xiàn)高爐高效高產(chǎn)、指標優(yōu)化的目的。

3  指標優(yōu)化的措施

3.1  爐料入爐前端管理

加強爐料入爐前端管理，優(yōu)化爐料結(jié)構(gòu)，堅持精料方針，實現(xiàn)凈料入爐，杜絕有害劣質(zhì)料入爐，為高爐爐況的順行與穩(wěn)定打下物質(zhì)基礎(chǔ)。

3.1.1  優(yōu)化入爐料結(jié)構(gòu)，去掉經(jīng)濟料

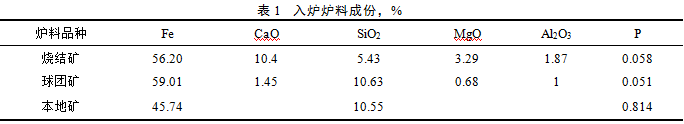

最初爐料結(jié)構(gòu)中，燒結(jié)為自產(chǎn)燒結(jié)礦，占85%左右，球團礦為外購，占13%左右，塊礦為本地礦，占2%左右。以上三種物料成份見表1。

    以上爐料結(jié)構(gòu)中存在的問題是：本地礦品位太低，且有害雜質(zhì)多；球團礦硅高，外觀紅球多，粒度偏析大，抗壓強度低，一般在1200N左右，且不穩(wěn)定，最低時800N，如此差的球團礦配到13%左右，不利于高爐順行；燒結(jié)礦中MgO含量過高，不利于燒結(jié)礦強度和品位提高。

針對以上爐料結(jié)構(gòu)，結(jié)合銘福鋼鐵的采購渠道和本廠生產(chǎn)實際，果斷的停掉所謂的“經(jīng)濟料”——本地礦，減少球團礦入爐，燒結(jié)降鎂、降硅、降堿度、提品位，以此達到優(yōu)化入爐料結(jié)構(gòu)，提高入爐料品位，改善高爐順行狀況的目的。

3.2  燒結(jié)礦技術(shù)攻關(guān)

3.2.1  降低燒結(jié)硅含量

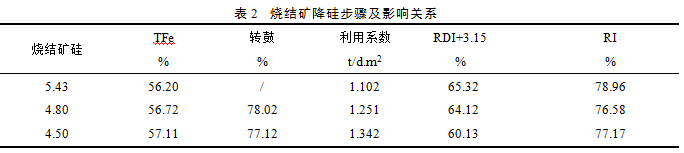

燒結(jié)礦SiO2降低前后分兩個階段由5.5%逐步調(diào)低到4.5%，第一階段由5.5%降低到4.9%，第二階段由4.9%降低到4.5%。降低燒結(jié)硅含量對提高燒結(jié)鐵品位和降低成本非常有利，但也同時對燒結(jié)礦冶金性能和質(zhì)量帶來不利影響，因此，在降低燒結(jié)硅的同時，通過細化過程控制、改進工藝設(shè)施等保證燒結(jié)質(zhì)量，實現(xiàn)了低硅生產(chǎn)。

3.2.2  降低燒結(jié)堿度、降低MgO

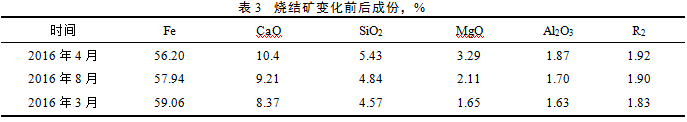

為了進一步提高燒結(jié)鐵品位，在原料結(jié)構(gòu)上提高本地精粉的配加比例，同時外礦選購結(jié)合物料性價比以低鋁礦粉優(yōu)先；在高爐操作上堅持走合適鎂鋁比路線，爐渣鎂鋁比由0.9逐步降低并穩(wěn)定在0.5左右，兩方面結(jié)合，大幅度降低燒結(jié)白云石粉配加量，白云石粉配比由3.0%以上逐步降低到0.5%，最低時去掉白云石粉，燒結(jié)中只有自然鎂；同時隨著燒結(jié)提產(chǎn)攻關(guān)，燒結(jié)礦堿度由1.95降低到1.85，對提高燒結(jié)品位起到積極作用。

3.2.3  提高燒結(jié)產(chǎn)量

隨著高爐爐料結(jié)構(gòu)優(yōu)化，入爐品位提高，高爐產(chǎn)量的提高，同時入爐燒結(jié)配比由85%提高到94%，燒結(jié)日產(chǎn)量缺口達500噸左右。燒結(jié)產(chǎn)量在高爐優(yōu)化指標的進程中成為關(guān)鍵因素，燒結(jié)提產(chǎn)迫在眉睫。提高燒結(jié)產(chǎn)能主要從工藝設(shè)施改進、操作優(yōu)化、原料結(jié)構(gòu)優(yōu)化等方面入手。

結(jié)合現(xiàn)場實際情況，對燒結(jié)漏風(fēng)較重的滑道及頭尾部位利用大修時間改造為柔性密封，同時對燒結(jié)風(fēng)箱漏風(fēng)集中挖補治理，改造治理后燒結(jié)總管負壓在同樣工況下由13kpa提高到14.8kpa，平均提高1.8kpa，單機燒結(jié)產(chǎn)量日平均提高150噸，同時為厚料層、低堿度燒結(jié)提供條件。

針對燒結(jié)操作關(guān)鍵控制點，主要對燒結(jié)配料、混合、看火存在的問題進行整治和理順；一是對燒結(jié)配料計量進行受控管理，要求熔劑、燃料下料精度誤差在0.1%以內(nèi)、鐵料下料精度誤差在1%以內(nèi)，對誤差較大的計量稱從機械和電器上檢查排除，甚至調(diào)整計量系數(shù)最終使計量精度達到規(guī)定要求。實施后，燒結(jié)堿度穩(wěn)定率（±0.08）由81.3%，提高到88.2%，同時也為穩(wěn)定燒結(jié)混合和燒結(jié)過程打下基礎(chǔ)；二是對燒結(jié)混合水粉定期檢測，橫向控制確保水分誤差在0.2個百分點以內(nèi)、縱向?qū)Ρ确治鲆源_定最合適的水分控制目標；三是對燒結(jié)布料、點火溫度、焦沫配比進行集中整治，通過改造布料設(shè)施和操作控制達到料面布平的效果；通過疏通豁火咀、調(diào)節(jié)空煤比例使燒結(jié)點火溫度由950℃提高到1020℃；通過，規(guī)范了焦沫調(diào)整的條件和幅度，統(tǒng)一了三班操作。通過對工藝操作的嚴要求、細控制，燒結(jié)上料量穩(wěn)步提升，大幅減少了因操作失誤造成的頻繁減料，有效提高了燒結(jié)產(chǎn)量。

3.3  加強槽下管理，減少無效循環(huán)，達到凈料入爐

在指標優(yōu)化前期，槽下篩采用7mm棒條篩，返礦比例大，返礦比例占到23%左右，造成返礦在高爐和燒結(jié)之間無效運轉(zhuǎn)，無形之間增加了倒運成本。鑒于以上情況，將槽下篩孔改為4mm，實際4.5mm分級，小于4.5mm的篩下物作為返礦返回?zé)Y(jié)。使用中，每班對篩底進行檢查、清理，確保篩凈、不漏料，實現(xiàn)凈料入爐。改造后，燒結(jié)返礦降到12%左右，既減少了無效循環(huán)，還相對的提高了燒結(jié)產(chǎn)能。

3.4  強化冶煉，規(guī)范操作

在爐料結(jié)構(gòu)優(yōu)化的同時，高爐加強技術(shù)管理，采取一系列措施強化冶煉，規(guī)范操作，實現(xiàn)數(shù)據(jù)化管理，確保高爐爐況的長期順行和穩(wěn)定，從指標上體現(xiàn)出穩(wěn)定的優(yōu)勢。

3.4.1  提高頂壓 全風(fēng)量

提高爐頂壓力，對降低煤氣流速，穩(wěn)定煤氣流，提高煤氣利用有益。根據(jù)爐頂設(shè)備狀況和煤氣管網(wǎng)的實際狀況，逐步將爐頂壓力由120Kpa提高到145Kpa，取得了較好的冶煉效果。

3.4.2  實現(xiàn)全風(fēng)溫操作

全關(guān)混風(fēng)，實現(xiàn)全風(fēng)溫操作，同時，穩(wěn)定燒爐，優(yōu)化換爐周期，高爐的風(fēng)溫水平逐步提高，并穩(wěn)定在1180℃的水平，達到了節(jié)焦降耗的目的，同時為提高煤比，打下了基礎(chǔ)。

3.4.3  降低生鐵含硅量

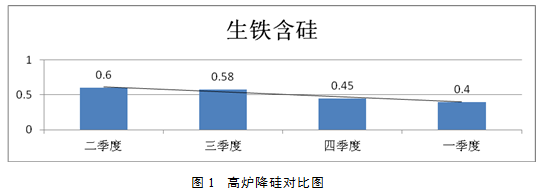

降低生鐵含硅量，有利于高爐提產(chǎn)和降低燃耗。2座高爐在爐況穩(wěn)定，物理熱≥1450℃，保證生鐵合格率的前提上，逐步降低生鐵含硅量，由原來的0.6%左右，穩(wěn)步降到了0.4%左右。

3.4.4  提高煤比

由于制粉能力受限，原來噴煤量只能保持8t/h左右。為了提高煤比，就行了制粉攻關(guān)，通過設(shè)備改造，將制粉能力提高到12t/h的水平，噴煤量達到10t/h。高爐煤比由原來的110kg/t提高到140kg/t的水平，為調(diào)整高爐燃料結(jié)構(gòu)，以煤換焦，降低燃料比打下了基礎(chǔ)。

3.4.5  規(guī)范操作

根據(jù)外圍條件和高爐運行狀況制定高爐操作方針，要求當班工長嚴格執(zhí)行，特別是對爐溫下限，料速上限，是關(guān)注的重點，同時，根據(jù)銘福的生產(chǎn)特點，原燃料條件穩(wěn)定，所以給于工長的調(diào)劑手段越少越好，減少因為調(diào)整造成的爐況波動。

3.5  實現(xiàn)定期定量化、格式化管理

在日常工藝管理中，將影響高爐操作、壽命等的因素，進行定期、定量的格式化管理，建立數(shù)據(jù)庫，發(fā)現(xiàn)異常，及時分析，及時檢查，及時采取措施，避免誤判和影響。

3.5.1  有害元素調(diào)查

定期對入爐原、燃料進行有害元素全分析，掌握入爐料的堿負荷、鋅負荷在正常范圍之內(nèi)。對爐渣、生鐵、除塵灰等也進行檢測，把控有害元素的平衡狀況。

3.5.2  爐體熱負荷監(jiān)測

高爐提高冶煉強度，必須重視爐體、爐缸的安全，為此，安排專人定期對爐體、爐缸進行熱負荷測量，確保熱流強度在安全范圍之內(nèi)波動。

3.5.3  入爐料質(zhì)量管理

對原料入爐實現(xiàn)數(shù)據(jù)“可視化”管理。每天在槽下取樣分析燒結(jié)粒級、返礦粒級、燒結(jié)轉(zhuǎn)鼓、球團抗壓強度等指標，并及時將信息傳遞給高爐主任和工長，保證高爐操作者隨時能看到入爐原燃料的數(shù)據(jù)，做到心中有“數(shù)”。

3.5.4  加強設(shè)備管理，實現(xiàn)計劃定修

無計劃的休慢風(fēng)對嚴重制約著高爐的冶煉進程，設(shè)備的運行狀況是造成高爐無計劃休慢風(fēng)的主要原因。生產(chǎn)中，將重點、重大設(shè)備包機到人，加強設(shè)備的點檢潤滑，保證設(shè)備正常運轉(zhuǎn)，為高爐連續(xù)、穩(wěn)定生產(chǎn)提供可靠保證。同時，在爐前耐火材料質(zhì)量上下功夫，達到通鐵量15萬噸/次，與高爐檢修同步，實現(xiàn)3個月一定修。在定修時，堅持安全、質(zhì)量、項目、時間、留痕、追責(zé)的原則，利用好每次定修，確保一個定修周期內(nèi)，檢修過的設(shè)備無故障。

4  取得的效果

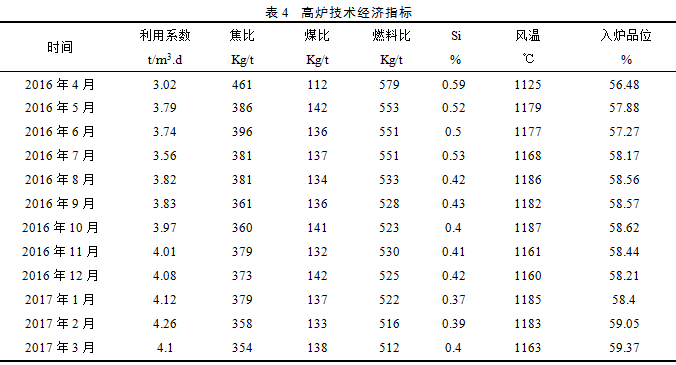

通過采取改善爐料結(jié)構(gòu)，提高入爐品位，強化高爐操作，規(guī)范工藝管理等措施，高爐利用系數(shù)4.26t/m3.d，燃料比512kg/t，并能長期穩(wěn)定下來，高爐實現(xiàn)了優(yōu)化技術(shù)指標的目的。 具體指標見表4。

5  結(jié)語

（1）堅持精料方針，是高爐優(yōu)化指標的基礎(chǔ)。銘福鋼鐵通過提高入爐品位、凈料入爐、高熟料率等措施，取得了高效、高產(chǎn)、低耗的冶煉目的。

（2）高爐爐況的長期穩(wěn)定、順行是指標優(yōu)化的關(guān)鍵，所有的操作調(diào)整首先要考慮對高爐爐況的影響。

（3）優(yōu)化高爐指標是系統(tǒng)工程，單單靠某一項措施不能完全體現(xiàn)出來，需要原燃料條件、設(shè)備、操作、管理多項措施聯(lián)動。

（4）提高入爐品位的關(guān)鍵在于低硅燒結(jié)生產(chǎn)，實現(xiàn)低硅燒結(jié)要從技術(shù)上保證燒結(jié)礦質(zhì)量。
