摘  要  對鉻鐵精礦進行球團燒結(jié)法造塊，研究了膨潤土用量和鉻鐵精礦比表面積對其生球性能的影響，以及干燥溫度、焦粉添加量及添加方式、混合料水分、燒結(jié)負壓和料層高度對燒結(jié)指標(biāo)的影響，并對成品燒結(jié)礦性能進行了檢測。結(jié)果表明：球磨預(yù)處理鉻鐵精礦到其比表面積達到1700cm2/g后，可獲得落下強度為5次/0.5m、抗壓強度為11N/個、爆裂溫度為480℃的合格生球。在最優(yōu)工藝下，鉻鐵精礦球團燒結(jié)的各項指標(biāo)為燒結(jié)礦轉(zhuǎn)鼓強度89.33%，成品率95.53%，利用系數(shù)3.01 t/m2?h，固體燃耗79.19kg/t；成品燒結(jié)礦是由固相固結(jié)及液相粘結(jié)共同決定的；還原膨脹和還原粉化指標(biāo)優(yōu)良，900℃下還原度較低。燒結(jié)礦品位為45.89% Cr2O3，?(Cr2O3)/ ?(FeO)為3.61，是生產(chǎn)高鉻鐵合金的優(yōu)質(zhì)原料。

關(guān)鍵詞  球團燒結(jié)  鉻鐵礦  粒度組成  冶金性能

Study on pellet sintering process of chromite concentrate and its consolidation mechanism

ZHU De-qing  XU Meng-jie  PAN Jian  WANG Ying-yu  TIAN Hong-yu

(School of Minerals Processing and Bioengineering, Central South University, Changsha, 410083, China)

Abstract  Pellet sintering of finely ground chromite concentrate was conducted and the product was assessed. The results show that the qualified green balls, which achieve drop number of 5 times/0.5m, compressive strength of 11 N per pellet and thermal shock temperature of 480℃, could be pelletized by finely-ground chromite concentrate owning 1700 cm2/g specific surface area. Under the optimum conditions, tumble index of 89.33%, yield of 95.33%, productivity of 3.01 t/m2?h, and solid fuel consumption of 79.19 kg/t are achieved. The bonding mechanism of products depend on both solid bonding phase and liquid bonding phase. The pellets are in good performance of Reducibility Index (RI) and Reducibility Swelling Index (RSI), but the Reducibility Disintegration Index (RDI) at 900℃ is relatively low. The product of pellet sintering of chromite concentrate, in which the Cr2O3 contents is 45.89% and the ?(Cr2O3)/ ?(FeO) is 3.61, could be used to produce high-chromium ferroalloy.

Key words  pellet sintering; chromite concentrate; size distribution; metallurgical properties

鉻鐵合金主要作為合金添加劑用于生產(chǎn)不銹鋼，隨著我國不銹鋼產(chǎn)量的持續(xù)、高速增長，其主要冶煉原料鉻鐵礦的需求量逐年攀升，然而我國鉻資源儲量低，對外依存度高，鉻鐵礦進口量大[1-3]。目前世界范圍內(nèi)，鉻鐵礦塊礦供應(yīng)不足，而粉礦供應(yīng)量相對充足，且品位高、價格低廉。但是，冶煉過程中粉礦過多會導(dǎo)致爐料透氣性變差，從而惡化爐況[4]。將鉻鐵礦粉造塊后用于冶煉，是降低鉻鐵合金生產(chǎn)成本、提高我國不銹鋼產(chǎn)業(yè)競爭力的有效手段。

目前，鉻鐵礦粉造塊方法主要有壓團法、球團法和燒結(jié)法[5-6]。壓團法設(shè)備簡單，生產(chǎn)成本低，對原料適應(yīng)性強，但是團塊強度低、技術(shù)指標(biāo)差[7]；球團法造塊產(chǎn)品強度高，但是對鉻鐵礦粉粒度要求較為嚴(yán)格，比表面積要求高于1700cm2/g，磨礦耗能高，設(shè)備投資大[8-9]；與其它造塊方法相比，燒結(jié)法具有產(chǎn)品強度高、透氣性好、還原性能優(yōu)良等優(yōu)點，能夠有效降低冶煉電耗，但是其燃耗較高，而且鉻鐵精礦粒度很細，用于燒結(jié)時制粒效果差，燒結(jié)過程透氣性差[10-12]。在鉻鐵礦造塊時，若能將球團法與燒結(jié)法結(jié)合起來，充分利用球團粒度均勻、透氣性優(yōu)良的優(yōu)點，將大幅度提高鉻鐵礦燒結(jié)礦產(chǎn)量和降低能耗，而且能充分利用我國現(xiàn)有設(shè)備，為鉻鐵礦造塊提供一種新工藝，為電爐冶煉提供優(yōu)質(zhì)爐料[13-14]。

1  原料性能及研究方法

1.1  原料性能

    試驗所用原料為鉻鐵礦、膨潤土和焦粉各一種。

1.1.1  鉻鐵礦

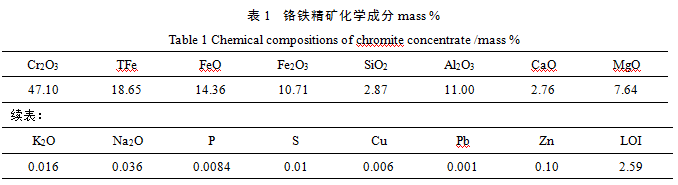

試驗所用鉻鐵礦為某進口鉻鐵精礦，其主要化學(xué)成分見表1。由表可見，該鉻鐵精礦Cr2O3含量較高，為47.10%，MgO/Al2O3質(zhì)量比僅為0.69，雜質(zhì)元素P、S含量較低。

鉻鐵精礦粒度組成見表2。由表可見，鉻鐵精礦粒度較粗，比表面積僅為390cm2/g，-200目（-0.074mm）粒級僅占22.28%，不能直接用于造球。因此，需要對其進行細磨處理，提高其比表面積，以使其能夠用于造球。細磨后，鉻鐵精礦比表面積達到1700 cm2/g，-200目（-0.074mm）粒級質(zhì)量分?jǐn)?shù)為96.77%。

1.1.2  膨潤土

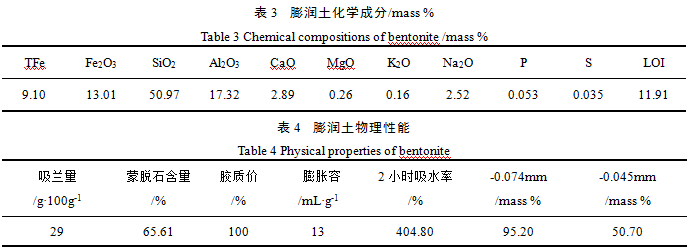

膨潤土是國內(nèi)外球團礦生產(chǎn)常用粘結(jié)劑。試驗所用膨潤土的化學(xué)成分及物理性能分別見表3和表4。由表可見，膨潤土雜質(zhì)含量少，物化性能優(yōu)良，是一種優(yōu)良的粘結(jié)劑。

1.1.3  焦粉

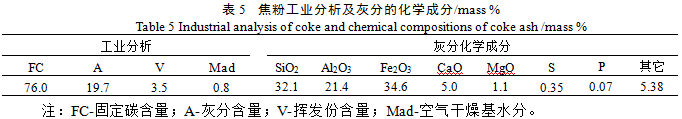

試驗用焦粉的工業(yè)分析及其灰分的化學(xué)成分見表5。由表可見，焦粉固定碳質(zhì)量分?jǐn)?shù)較低，僅占76.0%，而灰分含量較高，為19.7%，灰分中S、P含量較低。

1.2  研究方法

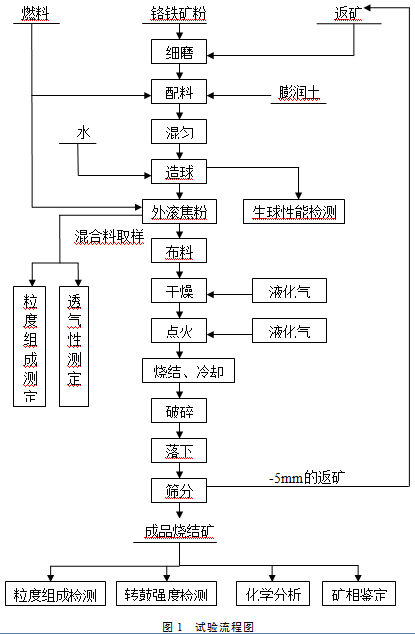

球團燒結(jié)工藝試驗流程圖見圖1。試驗流程包括原料預(yù)處理、配料、混合、造球、外滾焦粉、布料、干燥、點火、燒結(jié)、冷卻、落下、篩分及成品檢測。

對鉻鐵精礦采用濕式球磨機預(yù)處理，以提高其比表面積及成球性。球磨機規(guī)格為Φ460 mm×620 mm，鋼球質(zhì)量及粒度組成可調(diào)，填充率為15%~18%（體積分?jǐn)?shù)）。濕式球磨礦漿質(zhì)量分?jǐn)?shù)為75％，每批次磨礦裝入45 kg鉻鐵精礦。

造球試驗：在圓盤造球機中進行造球，造球機參數(shù)為直徑1000mm、邊高150mm、傾角47°、轉(zhuǎn)速28r/min，測定生球水分、落下強度、抗壓強度以及爆裂溫度。

球團燒結(jié)試驗：將生球置于轉(zhuǎn)速為15/min的圓筒混合機內(nèi)滾動1.5min，使其外裹焦粉。在直徑為165mm的燒結(jié)杯中放入1kg粒度為15~25mm的鋪底料，然后采用人工布料方式將外裹焦粉的生球裝入燒結(jié)杯中。布料后進行干燥、點火和燒結(jié)，達到燒結(jié)終點后冷卻5min后卸料，燒結(jié)礦經(jīng)單輥破碎機破碎后進行落下、分級，對成品燒結(jié)礦取樣后進行物理性能和其它指標(biāo)的檢測。

2  結(jié)果與討論

2.1  造球試驗

2.1.1  膨潤土用量對生球質(zhì)量的影響

膨潤土添加量對未細磨鉻鐵精礦生球性能的影響見圖2。隨膨潤土用量增加，生球落下強度稍有提高，生球抗壓強度幾乎沒有變化。雖然生球爆裂溫度指標(biāo)優(yōu)良，均高于600℃，但生球抗壓強度只有4N/個左右，遠遠達不到工業(yè)生產(chǎn)相關(guān)要求，主要原因在于鉻鐵精礦沒有經(jīng)過細磨預(yù)處理，其粒度很粗，比表面積僅為390cm2/g。

2.1.2  鉻鐵精礦比表面積對生球質(zhì)量的影響

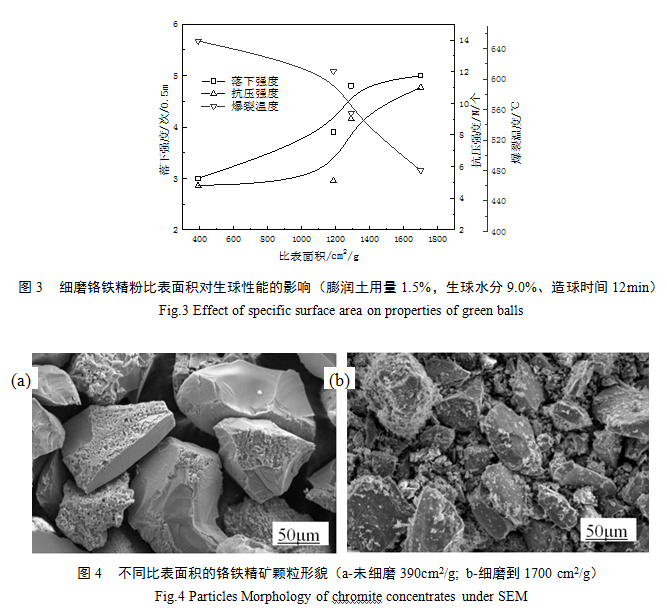

鉻鐵精礦比表面積對生球性能的影響見圖3。通過濕式球磨提高鉻鐵精礦比表面積，隨著鉻鐵礦比表面積增加，生球落下強度增加，抗壓強度顯著提高，而爆裂溫度有所下降。細磨預(yù)處理不僅改善了鉻鐵精礦的粒度組成（見表2）和比表面積，同時改善了鉻鐵精礦顆粒微觀形貌（如圖4所示）。細磨前鉻鐵精礦顆粒表面光滑，細磨后其表面較為粗糙，且大顆粒上粘附有較多小顆粒，顆粒間相互作用得到增強，從而提高了生球強度。比表面積為1700 cm2/g時，生球的抗壓強度達到11N/個，生球落下強度也達到5次/0.5m，爆裂溫度為480℃，能夠滿足工業(yè)生產(chǎn)需求，因此，需要將鉻鐵精礦細磨預(yù)處理到比表面積1700 cm2/g以上。

2.2  球團燒結(jié)工藝參數(shù)優(yōu)化

2.2.1  干燥溫度對球團燒結(jié)指標(biāo)的影響

燒結(jié)點火溫度一般為1100±50℃，遠高于生球爆裂溫度，因此，相對于常規(guī)燒結(jié)過程，球團燒結(jié)工藝通常需要設(shè)置干燥工序，以防止點火時點火溫度高造成生球大量破裂，影響燒結(jié)料層透氣性，降低燒結(jié)礦產(chǎn)質(zhì)量[15]。

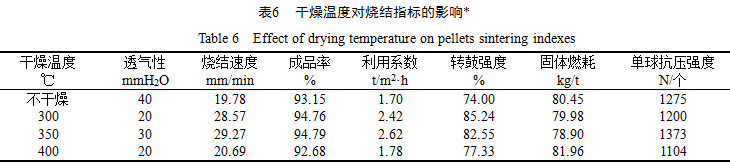

干燥溫度對細磨鉻鐵精礦球團燒結(jié)工藝指標(biāo)的影響如表6所示。由表可見，隨著干燥溫度升高，燒結(jié)礦成品率和轉(zhuǎn)鼓強度在低于300℃時上升，高于350℃時明顯下降。這是由于低溫干燥或不干燥時，表層生球干燥效果不好，在點火時導(dǎo)致表層生球爆裂，使燒結(jié)料層透氣下降，故垂直燒結(jié)速度較慢，最終影響燒結(jié)礦產(chǎn)量和強度；干燥溫度太高時，有一部分球團干燥時爆裂，同樣也影響燒結(jié)礦產(chǎn)量和強度。干燥溫度為300-350℃時，燒結(jié)的產(chǎn)質(zhì)量指標(biāo)比較高，因此干燥溫度應(yīng)控制在此區(qū)間內(nèi)。

*工藝條件：焦粉用量7%（內(nèi)配比例30%），燒結(jié)混合料水分質(zhì)量分?jǐn)?shù)9.5%，干燥負壓4kPa，干燥時間3min，點火溫度1100℃，點火負壓5 kPa，點火時間1.5min，燒結(jié)負壓8 kPa，料層高度600mm。

2.2.2  焦粉添加量及添加方式對球團燒結(jié)指標(biāo)的影響

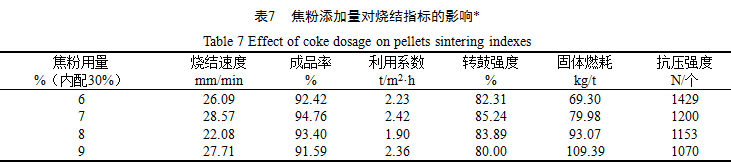

焦粉用量對燒結(jié)指標(biāo)的影響見表7。由表可見，隨著焦粉配比的升高，燒結(jié)礦成品率和強度隨之升高，但焦粉配比高于7%時，燒結(jié)礦強度和產(chǎn)量反而下降。這是由于焦粉低于7%時，料層未能得到足夠的熱量，導(dǎo)致燒結(jié)礦強度降低；焦粉較高（＞7%）時，一方面燃燒帶寬度加大，最高溫度下降，另一方面燒結(jié)速度過快，保溫時間太短，因此燒結(jié)礦產(chǎn)量及強度下降。適宜的焦粉配比為7%時，燒結(jié)礦產(chǎn)量2.42t/m2?h，轉(zhuǎn)鼓強度85.24%，固體能耗為79.98 kg/t。

*工藝條件：內(nèi)配焦粉比例30%，燒結(jié)混合料水分質(zhì)量分?jǐn)?shù)9.5%，干燥溫度300℃，干燥負壓4kPa，干燥時間3min，點火溫度1100℃，點火負壓5 kPa，點火時間1.5min，燒結(jié)負壓8 kPa，料層高度600mm。

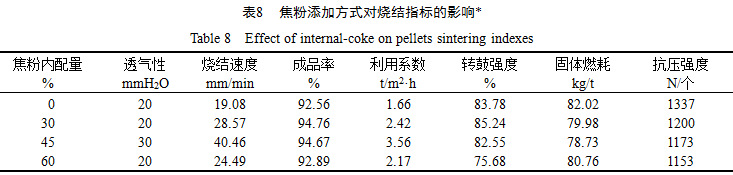

在球團燒結(jié)過程中，配加的焦粉有造球時加入球團原料內(nèi)（即內(nèi)配）和造球后外裹在生球表面兩種方式，其添加方式對鉻鐵精礦球團燒結(jié)性能的影響如表8所示。焦粉添加方式對其燃燒效率會產(chǎn)生較大影響，當(dāng)焦粉全部外配時，焦粉與空氣充分接觸，焦粉在短時間內(nèi)燃燒充分，燃燒前沿速度過快，料層中高溫保持時間短，影響燒結(jié)礦產(chǎn)質(zhì)量。焦粉內(nèi)配過多時，焦粉與氧氣不能充分接觸，燃燒前沿速度緩慢，導(dǎo)致高溫帶變寬，最高溫度下降，同樣影響燒結(jié)礦產(chǎn)質(zhì)量。只有內(nèi)外分加比例適合，傳熱前沿與燃燒前沿速度匹配，才能使燒結(jié)礦的產(chǎn)質(zhì)量都比較高。由表8可見，適宜的焦粉添加方式為內(nèi)配30%-45%，對應(yīng)的燒結(jié)礦強度和產(chǎn)量最高，燒結(jié)礦產(chǎn)量2.42-3.56t/m2?h，轉(zhuǎn)鼓強度82.55-85.24%，固體燃耗為78.73-79.98 kg/t。綜合表7和表8結(jié)果，適宜的焦粉添加量為7%，內(nèi)外配加之比為3:7。

*工藝條件：焦粉用量7%，燒結(jié)混合料水分質(zhì)量分?jǐn)?shù)9.5%，干燥溫度300℃，干燥負壓4kPa，干燥時間3min，點火溫度1100℃，點火負壓5 kPa，點火時間1.5min，燒結(jié)負壓8 kPa，料層高度600mm。

2.2.3  混合料水分對球團燒結(jié)指標(biāo)的影響

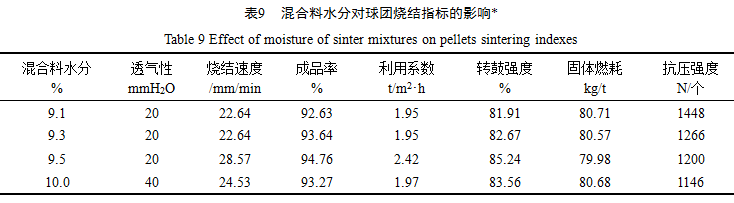

混合料水分對燒結(jié)指標(biāo)的影響見表9。當(dāng)混合料中水分含量在9%～9.5%時，隨著水分的增加，燒結(jié)礦成品率和轉(zhuǎn)鼓強度均呈上升趨勢。主要原因是水分較低時，制粒效果差，透氣性差，導(dǎo)致傳熱速度慢，高溫帶變寬，最高溫度降低。隨著燒結(jié)混合料水分增加，制粒效果改善，燒結(jié)速度加快，燒結(jié)礦利用系數(shù)增加，轉(zhuǎn)鼓強度升高，固體能耗下降。但當(dāng)水分過高（＞9.5%）時，燒結(jié)礦成品率和轉(zhuǎn)鼓強度都降低。

*工藝條件：焦粉用量7%（內(nèi)配比例30%），干燥溫度300℃，干燥負壓4kPa，干燥時間3min，點火溫度1100℃，點火負壓5 kPa，點火時間1.5min，燒結(jié)負壓8 kPa，料層高度600mm。

在綜合比較各項指標(biāo)的基礎(chǔ)上，確定混合料水分為9.5%，此時燒結(jié)礦的轉(zhuǎn)鼓強度最高，為85.24%，成品率為94.76%，利用系數(shù)為2.42 t/m2?h。

2.2.4  燒結(jié)負壓對球團燒結(jié)指標(biāo)的影響

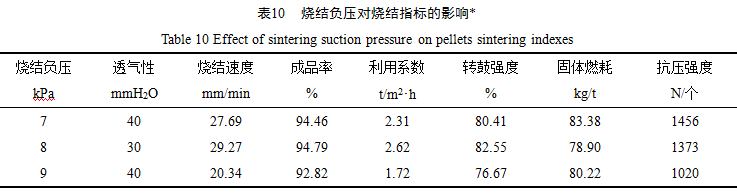

燒結(jié)負壓對鉻鐵精礦球團燒結(jié)性能的影響如表10所示。隨著燒結(jié)負壓增大，通過料層的風(fēng)量加大，垂直燒結(jié)速度變快，在適宜范圍內(nèi)，增加負壓能提高燒結(jié)礦產(chǎn)量。但當(dāng)負壓過高時，高溫保持時間短，表層冷卻快，此外料層中細粒焦粉在高負壓下向下遷移，導(dǎo)致料層熱量分布更加不合理，從而惡化燒結(jié)礦質(zhì)量。由表可見，適宜的燒結(jié)負壓為8kPa，有較高的利用系數(shù)和燒結(jié)礦強度，固體燃耗較低。

*工藝條件：焦粉用量7%（內(nèi)配比例30%），燒結(jié)混合料水分質(zhì)量分?jǐn)?shù)9.5%，干燥溫度300℃，干燥負壓4kPa，干燥時間3min，點火溫度1100℃，點火負壓5 kPa，點火時間1.5min，料層高度600mm。

2.2.5  料層高度對球團燒結(jié)指標(biāo)的影響

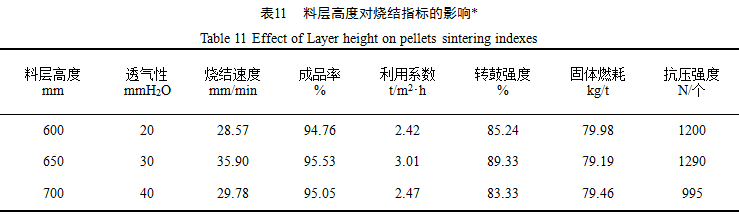

燒結(jié)料層高度對燒結(jié)指標(biāo)的影響見表11。一般而言，料層高度增加，由于蓄熱作用，燒結(jié)礦的產(chǎn)量和質(zhì)量都會得到改善，固體燃耗降低。但料層過高，料層下部過濕加劇，熱態(tài)透氣性變差，表現(xiàn)在垂直燒結(jié)速度下降，燃料燃燒不充分，燒結(jié)料層中溫度下降，從而導(dǎo)致產(chǎn)量和強度下降。由表可見，適宜的料層高度為650mm，燒結(jié)礦產(chǎn)量3.01t/m2?h，轉(zhuǎn)鼓強度89.33%，固體燃耗為79.19 kg/t。

*工藝條件：焦粉用量7%（內(nèi)配比例30%），燒結(jié)混合料水分質(zhì)量分?jǐn)?shù)9.5%，干燥溫度300℃，干燥負壓4kPa，干燥時間3min，點火溫度1100℃，點火負壓5 kPa，點火時間1.5min，燒結(jié)負壓8 kPa。

綜上所述，適宜的鉻鐵精礦球團燒結(jié)工藝參數(shù)為：焦粉用量7%（內(nèi)配30%）、膨潤土1.5%，返礦外配5.5 %，燒結(jié)混合料水分9.5%，干燥溫度300-350℃、干燥負壓4kPa、干燥時間3min，點火溫度1100±50℃、點火負壓5 kPa、點火時間1.5min、燒結(jié)負壓8 kPa，料層高度650mm。

2.3  成品燒結(jié)礦性能評價

2.3.1  化學(xué)成分與粒度組成

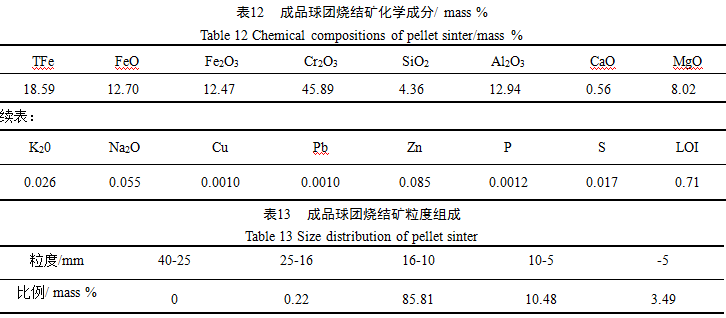

成品燒結(jié)礦化學(xué)成分和粒度組成分別見表12和表13。由表12可見，成品燒結(jié)礦品位為48.59% Cr2O3，?(Cr2O3)/ ?(FeO)為3.61，可用于生產(chǎn)高鉻鐵合金。由表13所見，成品球團燒結(jié)礦中10mm—16mm占總重85.81%，5mm—10mm占總重10.48%，說明其成品主要以單個球團形式存在，少量球團產(chǎn)生了破損。

2.3.2  微觀結(jié)構(gòu)

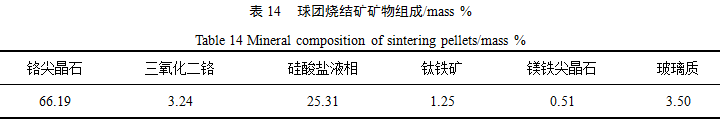

通過光學(xué)顯微鏡和掃描電鏡測定成品燒結(jié)礦礦物組成，詳見表14。燒結(jié)礦主要礦物組成有鐵鉻尖晶石為主的鉻尖晶石(FeCr2O4)，三氧化二鉻(Cr2O3)，硅酸鹽多成分液相，鈦鐵礦(FeTiO3)，鎂鐵尖晶(Mg，F(xiàn)e)(AlFe)O4及玻璃質(zhì)等。其中液相量（硅酸鹽液相與玻璃質(zhì)）占28.81%，含量較高，有利于提高燒結(jié)礦強度。由此可見，鉻鐵精礦球團燒結(jié)工藝所得產(chǎn)品是由固相固結(jié)與液相固結(jié)共同決定的，是介于燒結(jié)礦與球團礦之間的一種產(chǎn)品。

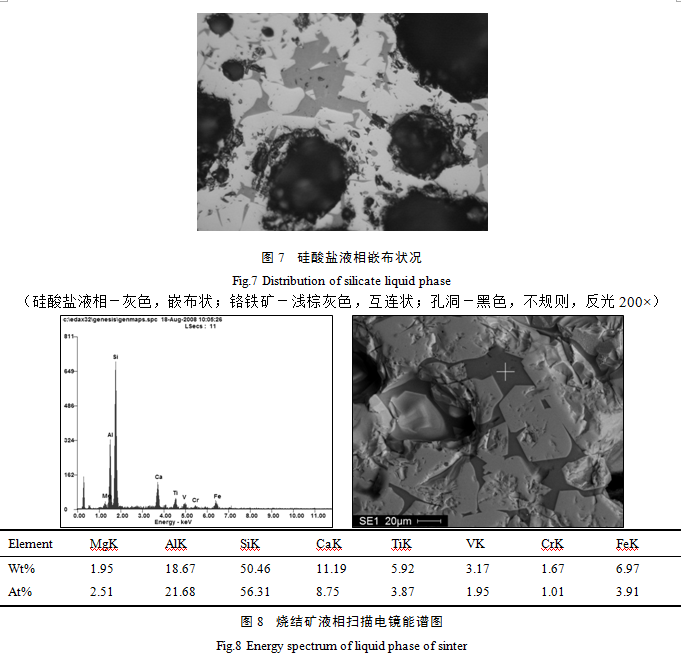

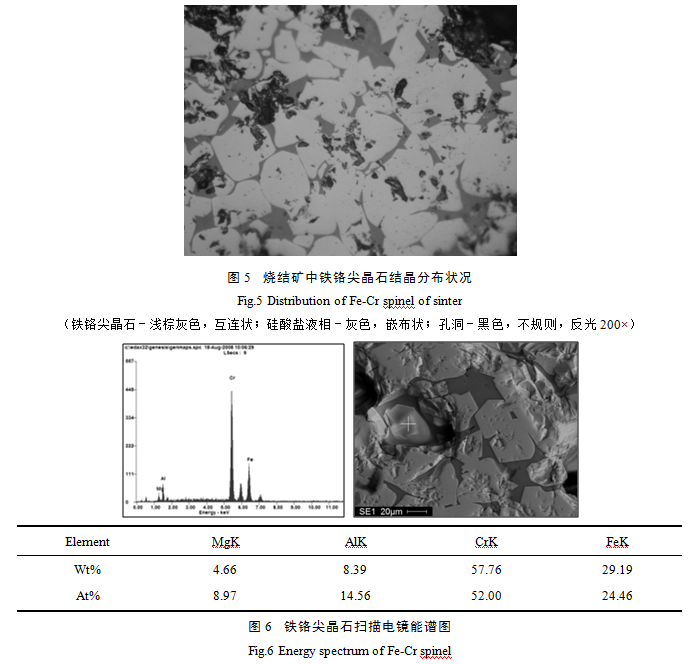

在燒結(jié)料層的中上部，燒結(jié)礦大多數(shù)為單顆粒的球團，但在燒結(jié)料層中下部，有一些球團相互粘結(jié)在一起形成葡萄狀。對葡萄狀燒結(jié)礦顯微鏡下觀察，其中鐵鉻尖晶石結(jié)晶良好，晶粒粗大互連成整體（見圖5）。對這些晶粒進行點掃描時發(fā)現(xiàn)大部分晶粒中都夾雜著少量的Mg、Al元素（見圖6）。在鐵鉻尖晶石的間隙中充填著大量的硅酸鹽液相，將鐵鉻尖晶石緊緊膠結(jié)在一起（見圖7），維持這種球團燒結(jié)礦的機械強度。該液相化學(xué)成分示于圖8。

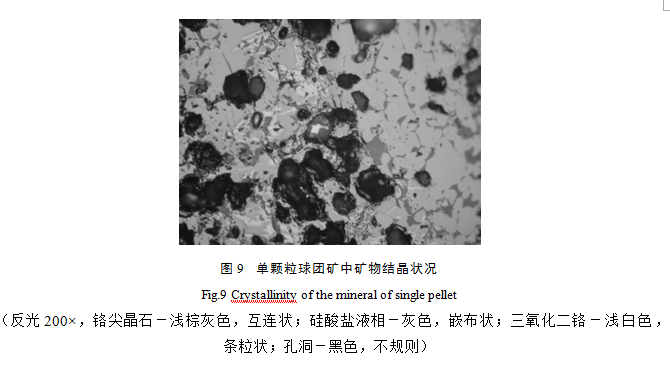

在球團燒結(jié)料層中上部，由于燒結(jié)溫度低，燒結(jié)礦大多數(shù)呈單顆粒球團狀，球團中液相量比下部葡萄狀燒結(jié)礦少得多，主要以固相固結(jié)為主，淺白色的三氧化鉻結(jié)晶明顯（見圖9），呈線條狀或細粒狀，分布在孔洞周圍較多[16]。燒結(jié)礦細小孔洞較多，一般孔徑為0.11～0.13mm，配碳量越多，孔隙率越大，對還原性有利，但對強度不利。

2.3.3  冶金性能

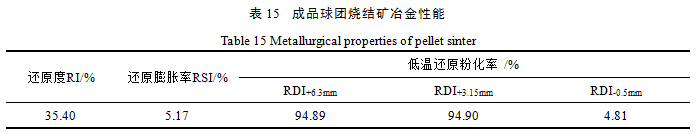

鉻鐵精礦球團燒結(jié)成品礦的冶金性能如表15所示，冶金性能檢測方法參考鐵礦石球團冶金性能國家標(biāo)準(zhǔn)。由表可見，成品球團的還原度僅為35.40%，表明球團礦中只有部分鐵氧化物發(fā)生了還原，而含鉻氧化物在900℃的低溫還原條件下很難還原[17-18]。球團還原膨脹和還原粉化指標(biāo)優(yōu)良，還原膨脹率僅為5.17%，還原粉化率RDI+3.15為94.90%，還原過程具有較好的強度。

3  結(jié)論

（1）鉻鐵精礦粒度粗，比表面積僅為390cm2/g，不能直接用于造球，必須進行細磨預(yù)處理，使其比表面積達到1700 cm2/g。細磨后的鉻鐵精礦在膨潤土配比1.5%、生球水分9.0%、造球時間12min條件下，所的生球落下強度為5次/0.5m，抗壓強度為11N/個，爆裂溫度為480℃。

（2）在焦粉用量7%（內(nèi)配30%）、膨潤土1.5%，返礦外配5.5 %，燒結(jié)混合料水分9.5%，干燥溫度300-350℃、干燥負壓4kPa、干燥時間3min，點火溫度1100±50℃、點火負壓5 kPa、點火時間1.5min、燒結(jié)負壓8 kPa，料層高度650mm的條件下對鉻鐵精礦進行球團燒結(jié)，獲得燒結(jié)礦轉(zhuǎn)鼓強度89.33%、成品率95.53%、利用系數(shù)3.01 t/m2?h、固體燃耗79.19kg/t的優(yōu)良指標(biāo)。

（3）鉻鐵精礦球團燒結(jié)法產(chǎn)品品位為45.89% Cr2O3，?(Cr2O3)/ ?(FeO)為3.61，可用于生產(chǎn)高鉻鐵合金。900℃溫度時還原度為35.40%，還原膨脹率僅為5.17%，還原粉化率RDI+3.15mm高達94.90%，因此，鉻鐵精礦的球團燒結(jié)礦是一種生產(chǎn)高鉻鐵合金的優(yōu)質(zhì)爐料。

4  參考文獻

[1]王惠永, 呂韜, 孫奉昌, 等. 中國高碳鉻鐵產(chǎn)業(yè)發(fā)展現(xiàn)狀淺析[J]. 鐵合金, 2016, (2): 45-48.

[2]曾祥婷, 元春華, 許虹,等. 中國鉻資源產(chǎn)業(yè)形勢及其相關(guān)策略研究[J]. 資源與產(chǎn)業(yè), 2015, 17(3): 39-44.

[3]曾祥婷, 元春華, 許虹,等. 世界鉻礦開發(fā)現(xiàn)狀及投資建議[J]. 中國礦業(yè), 2015, (8):16-22.

[4]李建. 鉻鐵礦粉球團燒結(jié)新工藝及固結(jié)機理研究[D]. 中南大學(xué), 2004.

[5]朱德慶, 李建, 范曉慧,等. 鉻鐵礦粉造塊方法綜述[J]. 燒結(jié)球團, 2004, 29(2):27-30.

[6]馮珣, 袁熙志. 鉻鐵礦粉造塊工藝的設(shè)計與研究[J]. 鐵合金, 2013, 44(3):1-5.

[7]邱偉堅. 鐵合金礦粉冷壓球團成球機理及固結(jié)[J]. 鐵合金, 2003, 34(3):7-9.

[8]杜洪縉, 朱德慶, 楊聰聰,等. 高壓輥磨和球磨預(yù)處理強化鉻鐵礦球團制備的研究[J]. 燒結(jié)球團, 2013, 38(6):33-37.

[9]甘敏, 高露, 范曉慧,等. 鉻鐵礦球團焙燒固結(jié)特性[J]. 工程科學(xué)學(xué)報, 2016, 38(10): 1369-1376.

[10]Zhu De-qing, Li Jian, Pan Jian, et al. Sintering behaviours of chromite fines and the consolidation mechanism[J]. International Journal of Mineral Processing, 2008, 86(1):58-67.

[11]朱德慶, 李建, 潘建,等. 鉻鐵礦粉燒結(jié)試驗研究[J]. 鋼鐵, 2007, 42(8):7-11.

[12]戴維. 鐵合金冶金工程[M]. 北京: 冶金工業(yè)出版社, 1999. 121-122.

[13]朱德慶, 仉宏亮, 潘建. 鉻鐵粉礦球團燒結(jié)新工藝及固結(jié)機理研究[J]. 金屬礦山, 2010, 39(5):99-103.

[14]朱德慶, 熊守安, 仉宏亮, 等. 鉻鐵精礦球團燒結(jié)工藝與機理[J]. 中南大學(xué)學(xué)報(自然科學(xué)版), 2010, 41(5):1658-1667.

[15]傅菊英,姜濤,朱德慶. 燒結(jié)球團學(xué)[M].長沙:中南工業(yè)大學(xué)出版社,1996.

[16]Zhu De-qing, Yang Cong-cong, Pan Jian, et al. Comparison of the Oxidation Behaviors of High FeO Chromite and Magnetite Concentrates Relevant to the Induration of Ferrous Pellets[J]. Metallurgical & Materials Transactions B, 2016, 47(5):1-12.

[17]李建臣, 白國華, 李光輝. 含碳鉻鐵礦球團的固態(tài)還原特性[J]. 中國有色金屬學(xué)報, 2011, 21(5):1159-1164.

[18]李一為, 丁偉中, 游錦洲, 等. 鉻鐵礦在熔融滴下過程中的還原機理[J]. 鋼鐵研究學(xué)報, 2003, 15(6): 4-8+32.
