摘   要  研究鋅富集機理及對凌鋼高爐的危害，并提出排鋅措施。

關鍵詞  高爐   鋅危害   排鋅措施

1  前言

凌鋼目前5座高爐總爐容為5367m3，全部采用PW無鐘爐頂，爐缸為陶瓷杯結構。高爐爐況運行平穩，產量逐年攀升，現已達到年產490萬噸合格生鐵的能力。公司在不斷改善煉鐵原燃料條件及優化配礦同時，鋅害對高爐的影響已嚴重威脅高爐長期穩定運行和成本降低。探究和分析鋅害的形成機理，并采取有效控制措施對凌鋼高爐穩產低耗意義重大。

2  鋅富集的機理

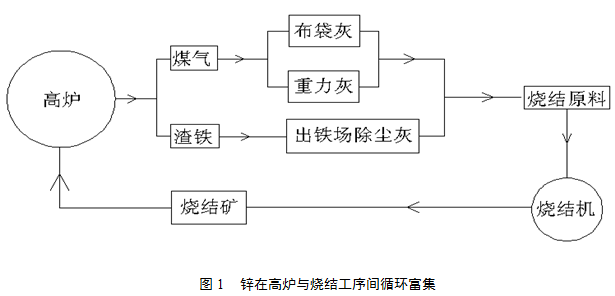

鋅是高爐原料中的一種微量元素，在鐵礦石中主要以紅鋅礦（ZnO）和閃鋅礦（ZnS）存在，在燒結礦中主要以鐵酸鹽（ZnO.Fe2O3）、硅酸鹽（2ZnO.SiO2）及硫化物（ZnS）的形式存在。其硫化物先轉化為復雜的氧化物，然后在大于1000℃的高溫區被C還原為氣態鋅（鋅的沸點為907℃）：ZnO+C=Zn（氣）+CO -237730(J/mol),鋅蒸氣隨煤氣上升，到達溫度較低的塊狀帶時冷凝而再氧化(鋅熔點419.53℃)：Zn+CO2=ZnO+CO+65190(J/mol)。再氧化形成的氧化鋅細粒附著于上升煤氣的粉塵中被帶出爐外，富含鋅的高爐煤氣除塵灰被用于燒結原料，而燒結過程不能脫鋅。含鋅的燒結礦作為高爐的主要原料重新回到高爐，這就形成了高爐與燒結工序間的鋅富集大循環（圖1）。

再氧化形成的氧化鋅細粒附著于塊狀帶的低溫爐料并隨爐料下降，再次進入高溫區再被還原成氣態鋅。周而復始，就形成了高爐內部鋅富集的小循環。高爐內鋅循環富集造成了熱量從高溫區向低溫區的轉移，導致渣鐵溫度降低，爐渣粘度升高，破壞高爐穩定順行，而在低溫區的氧化放熱使?fàn)t頂煤氣溫度升高，焦比上升。部分鋅蒸氣進入磚襯氣孔和磚縫后冷凝并被氧化成氧化鋅，氧化鋅結晶和生成體積增大，造成爐襯異常膨脹，脆化，影響高爐壽命。

2  鋅對凌鋼高爐的危害

2.1  對高爐風口區域的危害

2.1.1  風口中套變形導致漏煤氣嚴重

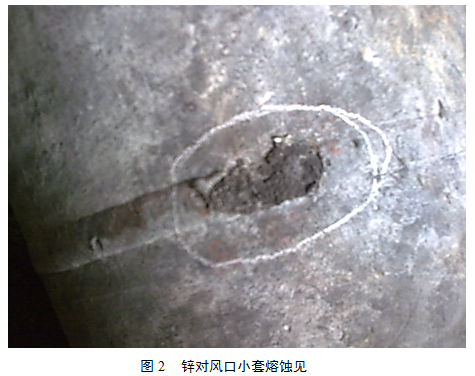

凌鋼原3號750m3高爐于2007年6月份投產，開爐不到一年，3#、4#、5#風口風口二套與大套間開始出現煤氣泄漏現象，后續逐漸發展到所有風口；2008年12月投產的原4號1080m3高爐及2012年10月份投產的2300m3高爐在開爐一年以后均出現了相同的狀況。為治理煤氣泄漏，每次利用檢修對煤氣泄漏嚴重的風口中套進行更換，中套卸下后，自爐墻流出大量白色液態金屬，遇熾熱焦炭燃燒產生藍綠色火焰，燃燒處留下白色粉末，經化驗其主要成分為氧化鋅。

2.1.2  爐墻上漲嚴重

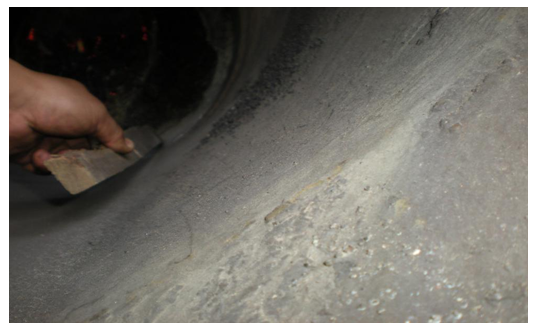

由于爐墻上漲（見圖片），被迫對風口組合磚進行處理安裝風口中套。

中套卸下后風口組合磚表面已經超出大套接觸面約30㎜，考慮二套與組合磚設計有30㎜的緩沖泥漿，爐墻上漲約60㎜。風口前爐墻周圍均出現顆粒狀銀白色金屬；大套前端面與組合磚間約有20㎜裂縫，應為磚襯上漲與大套不同步所致。

2.1.3  風口大套斷裂

原3號750m3高爐3#、5#風口大套和4號1080m3高爐4#、10#風口大套下部均發生過斷裂現象，這是非常罕見的。經技術人員分析判斷，爐內的嚴重鋅富集是使?fàn)t墻上漲而導致風口大套下部斷裂的直接和重要的原因。

2.2  對高爐操作影響

2017年7月8日，2300m3高爐爐況出現波動，主要表現在上部靜壓波動大且中上部11段冷卻壁周向4點靜壓差距在20kpa左右，高爐受風能力差，煤氣流二次分布不合理，爐體熱負荷穩定且一直處于較低水平（10000MJ/h.℃左右），爐況運行十分艱難，冶強較正常水平降低0.33t/m3.d，燃耗升高35kg/t。通過采取提高原燃料質量、優化入爐燃料結構、調整上部操作制度、改善爐渣性能等一系列有效措施，逐步修復操作爐型，爐況恢復正常。經鐵廠及相關技術術人員分析，此次爐況波動的重要原因?yàn)闋t內鋅富集嚴重，導致爐身下部區域渣皮厚度嚴重不均，造成操作爐型不合理，給公司及鐵廠生產經營造成嚴重影響。

2014年至2017年期間，每年均發生高爐原燃料條件、各項參數指標和爐況平穩運行情況下，某一爐次出鐵時，鐵溝中呈現大量藍色絮狀煙霧落到鐵鉤兩側形成白色粉末，經化驗主要成分為氧化鋅，鐵水物理熱驟然下降。在查找所有原因并經篩選確認，是因渣皮（含鋅氧化物）脫落進入爐缸所致。

2.3  對高爐煤氣系統影響

2010年2～3月間，4號高爐（1080m3）在清放灰過程中發現布袋除塵部分箱體無灰，經檢查分析判定部分箱體荒煤氣支管堵塞。休風卸下支管膨脹節檢查，發現2#、5#、7#、9#、10#箱體支管堵塞嚴重，直徑700mm的管道僅余不足100mm。2015年2月份，5號高爐發現布袋除塵荒、凈煤氣總管壓差達到12kpa，而單箱體壓差在3kpa之內，高爐凈煤氣均壓遲緩，影響高爐正常生產。初步判斷分析荒煤氣支管和總管有堵塞，3月末檢修發現9個箱體荒煤氣出口支管和總管均有不同程度堵塞。由此造成導致高爐頂壓波動較大，影響爐況正常運行，布袋灰量明顯減少。

2.4  對燒結生產影響

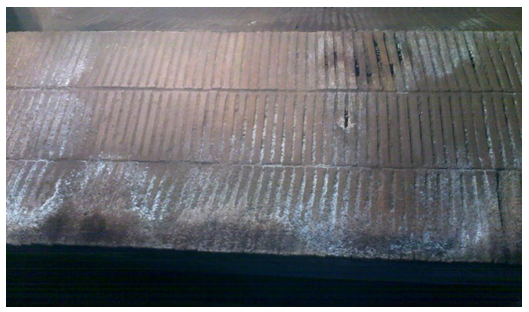

高爐灰（重力灰、布袋灰、出鐵場除塵灰）按不同比例配入燒結混勻料后，給燒結生產帶來一定困難。凌鋼燒結機近年來時常發生燒結機糊堵篦條現象，導致燒結礦產質量下滑，被迫停產處理（見圖片）。

2.5  對其他方面影響

2.5.1  布袋除塵灰易自燃和結塊，卸車?yán)щy

在檢修箱體時，因布袋灰含鋅量高，開下人孔過早，除塵灰自燃導致箱體布袋部分燒毀。卸車時車內布袋灰凝結成一體，被迫使用鉤機卸車。

2.5.2  對TRT系統的影響

2012年，凌鋼原3、4號高爐運行的TRT余壓發電機組，在噴灑阻垢劑前每次運行時間僅在一個月左右，甚至20天就因振動超標停機檢修。檢修時發現透平機靜葉和轉子結垢嚴重。對結垢物成分（％）分析結果見下表：

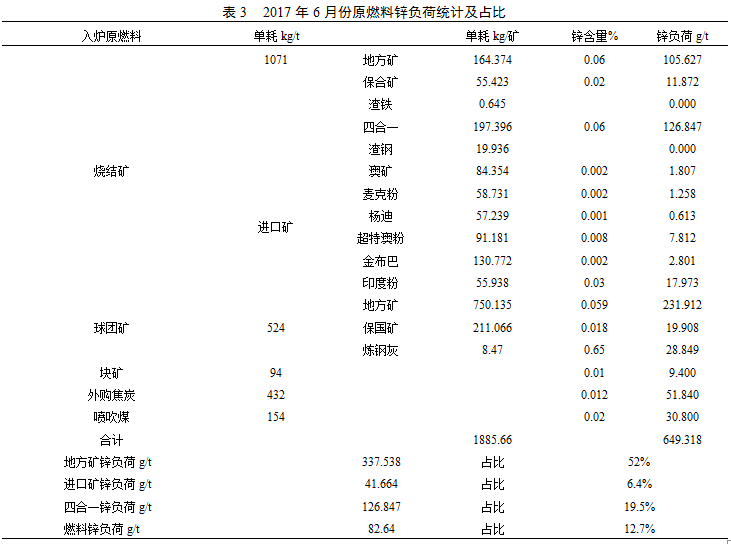

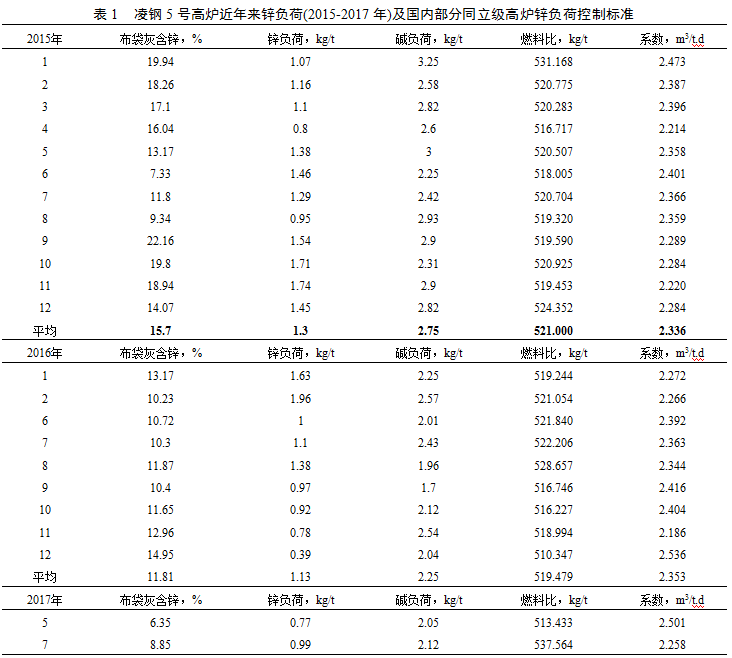

為1kg/t左右，是設計標準的7-9倍，高爐布袋灰鋅含量在10-22%（見表1），說明高爐鋅富集已非常嚴重。結合國內部分同立級高爐要求入爐鋅負荷控制在≤0.5kg/t（見表2）。5號高爐鋅含量主要由原料礦帶入，燒結約為50%，球團礦約為38%，其中原料礦中的地方礦（含四合一）帶入鋅含量大于70% ，為主要鋅負荷攝入源（見表3）

3  高爐排鋅途徑

3.1  從爐頂煤氣排出

附著于細小顆粒隨煤氣排出，進入高爐重力除塵灰，布袋除塵灰（濕法除塵為瓦斯泥）。而凈煤氣含鋅極少?？梢哉J(rèn)為由爐頂煤氣帶走的鋅全部進入根據《高爐煉鐵工藝設計規范》要求標準入爐鋅負荷＜0.15kg/t，而我廠2016年上半年之前高爐鋅負荷重力除塵灰和布袋除塵灰。

3.2  從鐵口隨渣鐵排出

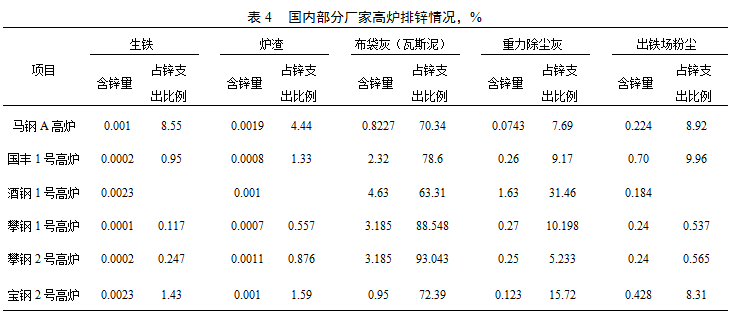

從表中可以看出（1）高爐主要依靠重力灰、布袋灰（濕法除塵為瓦斯泥）及出鐵場灰塵排鋅。（2）鋅在渣鐵與出鐵場灰塵之間的分配是由于鋅的沸點低、高溫下易揮發的特性造成的。（3）布袋灰（瓦斯泥）的鋅含量遠高于重力灰，說明鋅主要吸附在細小的粉塵顆粒中。

4  高爐排鋅措施

針對凌鋼高爐入爐鋅負荷高，嚴重富集現狀及對高爐爐況、生產操作的影響，在引起公司及鐵廠高度重視的同時，必須采取有效排鋅措施，確保爐況長期穩定運行。

4.1  調整高爐操作制度兼顧排鋅

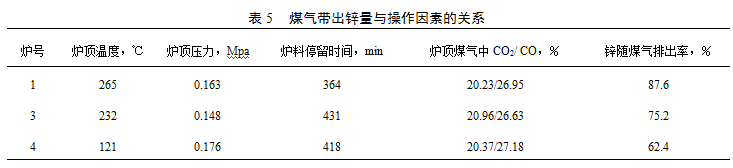

采取合理的操作制度利于提高高爐排鋅能力。提高煤氣和渣鐵排鋅量，使鋅盡可能進入重力灰、布袋灰、出鐵場除塵灰而減少其在爐內的富集。下表是前蘇聯切列波維茨冶金廠高爐的操作實例。

由上表可見，合理的高爐操作制度可以達到提高煤氣排鋅能力的效果。通過降低頂壓、

縮小礦批、開放中心氣流等措施提高爐內排鋅量。但是在開放中心氣流同時防止邊緣煤氣流過分發展，否則極易造成爐身上部或爐喉結鋅。另外，可以有計劃地提高爐溫降低爐渣堿度，增加渣鐵排鋅量，減輕鋅對爐缸磚襯侵侵蝕。

4.2  切斷高爐與燒結工序間鋅富集鏈

高爐操作調劑降低鋅的危害，不能從根本上解決問題。所以切斷鋅富集鏈應是降低鋅害的主要措施：

（1）進一步優化配礦結構，減少燒結礦和球團礦使用原料礦中的地方礦用量，在保證燒結礦產質量前提下，提高使用進口礦等含鋅量較低的礦粉。同時控制高爐布袋灰、重力灰、出鐵場除塵灰在燒結原料的使用量。

（2）采用轉底爐處理含鋅固廢工藝。凌鋼近幾年始終關注入爐鋅負荷及對高爐的危害和影響，并對高爐布袋灰的鋅含量進行化驗分析，同時也階段性停止在燒結原料中配加布袋灰，效果顯著：①燒結機糊篦子現象明顯減少；②高爐爐頂溫度降低；③除塵灰自燃和凝塊現象基本消失。然而，這種方法只能是權宜之計，從環保和節約資源上都不足取。

4.3  強化高爐排鋅理念，建立長效控鋅和排鋅機制

（1）高爐操作者及技術人員需強化排鋅理念。煤氣是熱能和鋅金屬的攜帶者，排鋅的重要途徑是高爐煤氣，煤氣量大、溫度高的爐料含鋅量也隨之增加。保證爐況順行前提下，提高風量、穩定爐溫，物理熱≥1490℃，控制合理的爐渣堿度和頂溫，保持強勁開放的中心氣流（大于600℃），穩定邊緣氣流，最大程度提高爐內排鋅量。

（2）堅持精料方針，完善進廠礦粉鋅含量、鈦含量及堿金屬含量等對高爐有害元素的考核準入制度。

（3）建立高爐定期排鋅制度和鋅富集量預警制度，超過預警值時，高爐可采取有效措施

集中排鋅。

（4）加強入爐高爐原燃料鋅含量管控，及時核算入爐鋅負荷及排出量，加強冷卻壁壁面溫度及焓值監控，保持高爐合理操作爐型。

5  結語

（1）鋅的循環富集，存在于高爐內小循環和燒結-高爐間的大循環。高爐必須堅持精料方針，嚴格控制入爐鋅、鈦含量。

（2）鋅及氧化物極易造成爐墻粘結，破壞操作爐型，影響氣流合理分布。同時破壞爐缸爐底磚襯，影響高爐壽命。

（3）排出鋅金屬的主要渠道是高爐煤氣，必須要保持強勁的中心氣流，提高爐塵帶出鋅量。
