目前國內鋼鐵企業精整剪切線摩擦片式離合器剪板機仍占有較大比例，設計剪切能力大小不等，以南京鋼鐵股份有限公司（以下簡稱南鋼）中板廠為例，精整線在役摩擦片式離合器剪板機共計三臺，設計剪切能力均為360噸，設計剪切鋼板厚度為40mm（實際剪板厚度能力僅為23mm)。該類型離合器剪板機在實際生產使用中普遍存在以下問題、缺陷: 1）剪切能力與設計能力相差較大(設計考慮的鋼板延伸率參考值單一固定且偏低以及摩擦片使用過程中處于不斷磨損動態過程從而扭矩傳遞逐漸下降)。 2）是摩擦片故障率高，主要表現在摩擦片打滑燒損致使無法使用、停產。 3）摩擦片式離合器整體結構復雜，零部件隱蔽性強，不便于日常點檢、維護、以及設備狀態的跟蹤。 繞組式永磁離合器在南京鋼鐵的應用
隨著近年來永磁技術發展，各種永磁耦合產品的出現以及成功運用案例，因此南鋼于2016年首次使用了江蘇磁谷自主研發生產的繞組式永磁離合器代替摩擦片式離合器以解決其弊端，大幅減小了沖擊，實現了柔軟剪切。

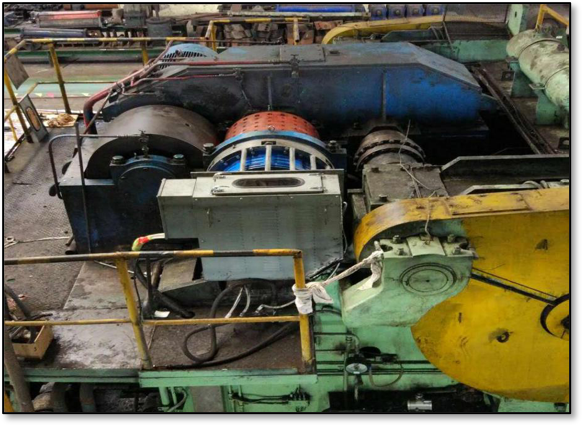

南鋼中板廠剪板機改造效果圖 現場工況： △剪板機驅動電機功率185kW，轉速980rpm △整個系統為三級減速傳動 改造后： 解決了當前離合器最大傳遞轉矩不足的問題（可恢復到最初設計的傳遞轉矩值）； 解決了當前摩擦片離合器經常燒毀的問題。 南鋼相關負責人表示，他們于2016年安裝應用了1臺繞組式永磁離合器，現場改造使用效果良好，于2019年繼續采購了2臺，使用至今，運行穩定。采用繞組式永磁離合器替代摩擦片離合器后： 1）可滿足起動轉矩：17kNm，額定負載時的輸出轉速:15.22 rpm，且在額定負載(即剪切鋼板過程中)，第二主軸不會產生額外軸向力； 2）沒有機械動作，不需要?dú)飧?通過電氣控制單元的接通和斷開來控制離合器的接合與分離； 3）通過控制單元設置最大電流限值就可以控制所傳遞的最大轉矩值，可以非常方便地實現過載保護功能。 總體來說繞組式永磁離合器結構簡單，直觀，易點檢維護調整，性能滿足剪板機對離合器的要求，消除了摩擦片式離合器因摩擦片磨損扭矩傳遞動態衰減造成的剪切能力下降導致剪停、燒損等問題。 同時，南鋼相關負責人在《南鋼科技與管理》上發表的文章《無摩擦離合式剪板機的設計與改造》，還提到了控制及保護方面：全套繞組式永磁離合器系統同時考慮設計盤車功能、剪停保護、集電環拉弧保護、超時保護，介質供應達不到與設計保護、剎車延時預設等各方面連鎖保護及控制邏輯，提高了整體系統安全、穩定、可靠性。 現有離合器按接合元件的工作原理，可分為嵌合式和摩擦式；按實現離、合動作的過程可分為操縱式和自控式；按操縱方式則可分為機械式、氣壓或液壓式、電磁式等。但是以上所有分類的離合器，主、從動部分都有接觸，工作時均存在不同程度的摩擦、磨損。而繞組式永磁離合器與以上傳統離合器都不相同，是一種主、從動部分不接觸、無摩擦的離合器。 繞組式永磁離合器是一種全新的離合器，與傳統離合器相比有以下特點： 1）傳遞運動和動力時無接觸、無摩擦，當然就無磨損，沒有易損元件。 2）在接合和分離過程中無需任何機械式的如氣動、液壓或電磁等執行機構。 3）控制部分設定繞組轉子的限流值，很容易就可以做到安全離合器的功能。 4）串以有輔助散熱系統的電阻運行，即可對負載作簡單調速。
